NP-Z

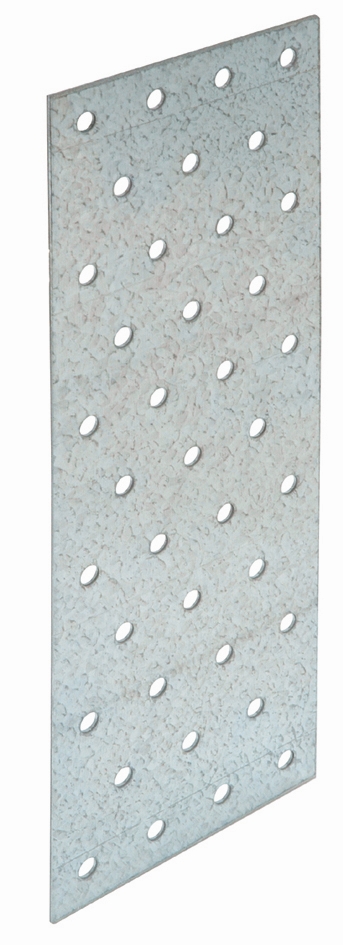

Płytki perforowane Zpro

Płytki perforowane NP-Z posiadają wiele zastosowań w zakresie prostego wykonywania połączeń nakładkowych. Z uwagi na unikanie mimośrodów zaleca się stosowanie płytek parami, łączonymi obustronnie do elementów drewnianych. Specjalna powłoka antykorozyjna pozwala stosować je w trzeciej klasie uzytkowania.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
Nowość
Nowość
Środowisko zewnętrzne
Środowisko zewnętrzne
EPD
EPD
Klasa użytkowania 3
Klasa użytkowania 3
ZPRO
ZPRO

Szczegóły produktu

Obrazy


Właściwości

Materiał

  • Gatunek Stali: Stal S250GD
  • Ochrona antykorozyjna: Powłoka ZPRO - odpowiadająca grubości warstwy cynku ok. 55 µm

Cechy produktu

  • prosty montaż
  • optymalny układ otworów ogranicza rozwarstwienie drewna
  • wiele zastosowań połączeń nakładkowych
  • Wiele wymiarów

Zastosowanie

Połączenie

Drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Połączenia nakładkowe: belka - słup, belka - belka, miecz - słup, miecz - belka

Obszar zastosowań

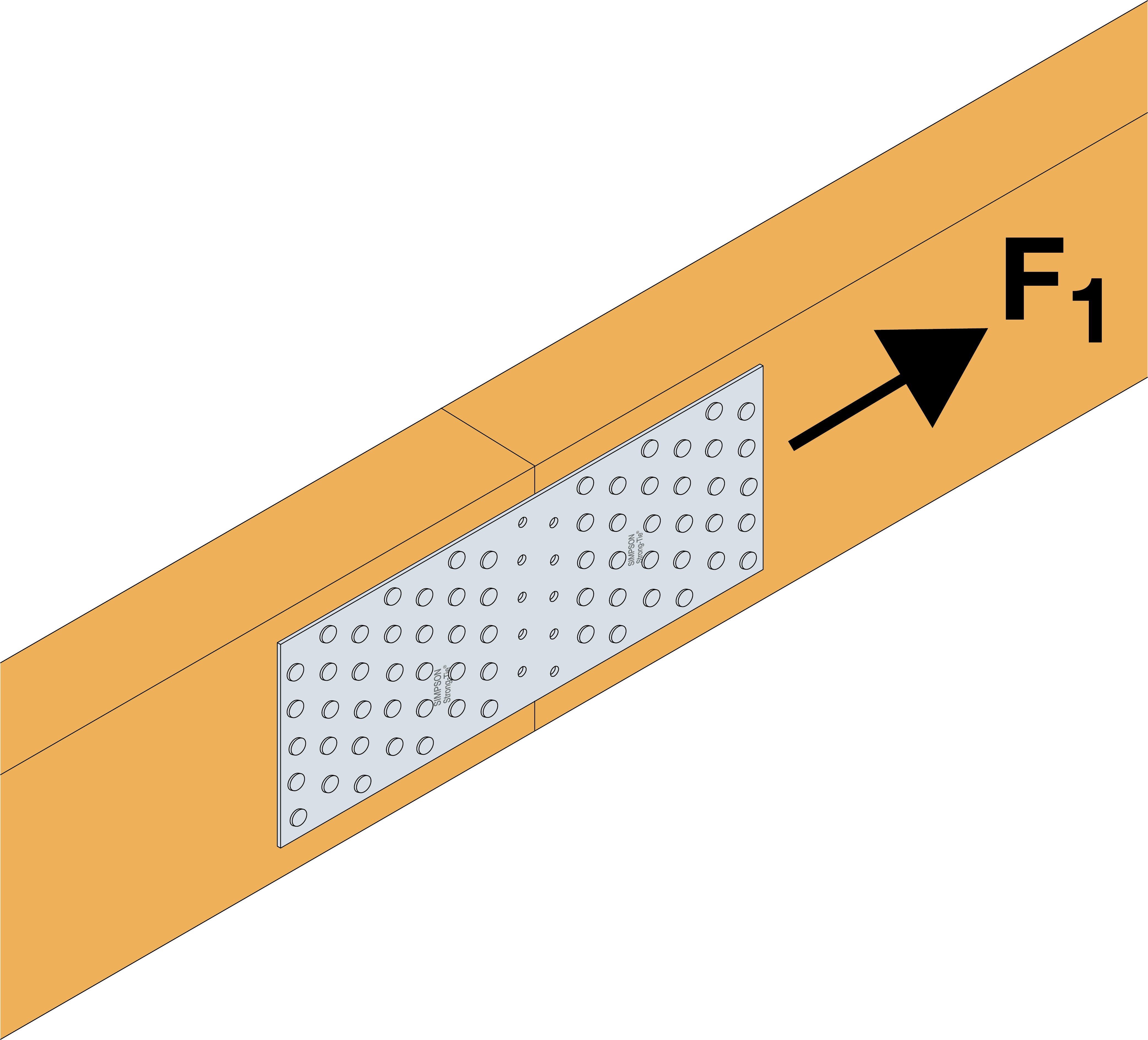

Płytki perforowane przenoszą siły rozciągające. Zaleca się stosowanie dwóch płytek na każde połączenie.
Stosowane do prostych nie skoplikowanych połączeń. Używane jako zamiennik dla płytek kolczatych w wiązarach dachowych.

Dane techniczne

Wymiary produktu

Wymiary

Wymiary produktu
Wymiary produktu
Numer referencyjnyWymiaryNail plates capacity
OtherWymiary złącza[mm]Otwory ramię ANośność charakterystyczna[kN]
*Ilość w opk.A[mm]B[mm]Grubość[mm]OkrągłeR₁,ₖ
szt.Średnica
NP20/100/200Z215252225100200245.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/120/300Z215252325120300283.0Ø5min (n x Rlat,k ; 53.5/kmod)

n: liczba łączników
Rlat,k : nośność łącznika na ścinanie

Nośności łącznika CNA

Instalacja

Montaż

Mocowanie

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie tabelą.

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-h10-0005-06.pdf
Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Produkty powiązane

Biblioteka CAD i BIM

2D

NP20/100/200Z

NP20/120/300Z

3D

NP20/100/200Z

NP20/120/300Z

3D Uproszczone

NP20/100/200Z

NP20/120/300Z

Pakiety ZIP
