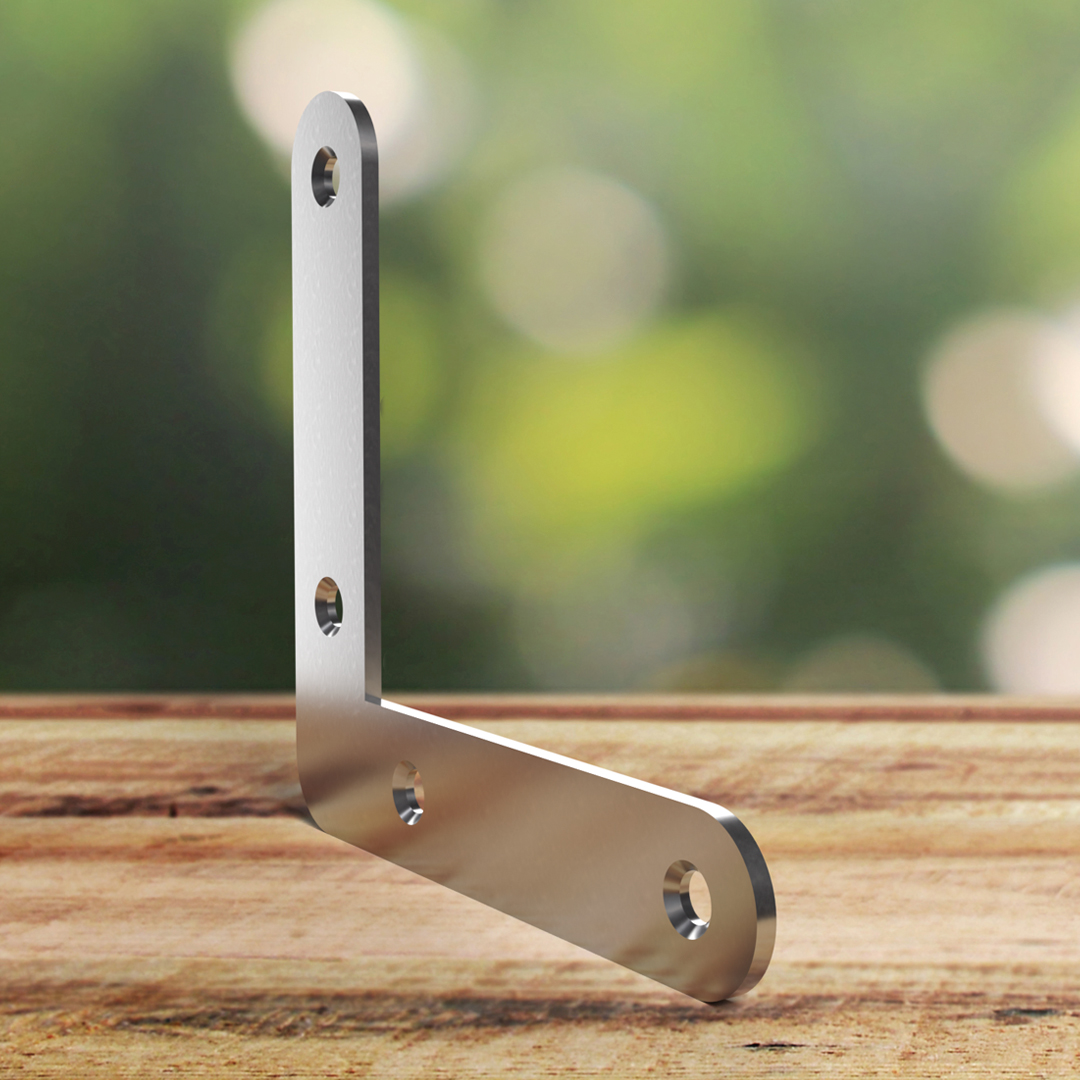

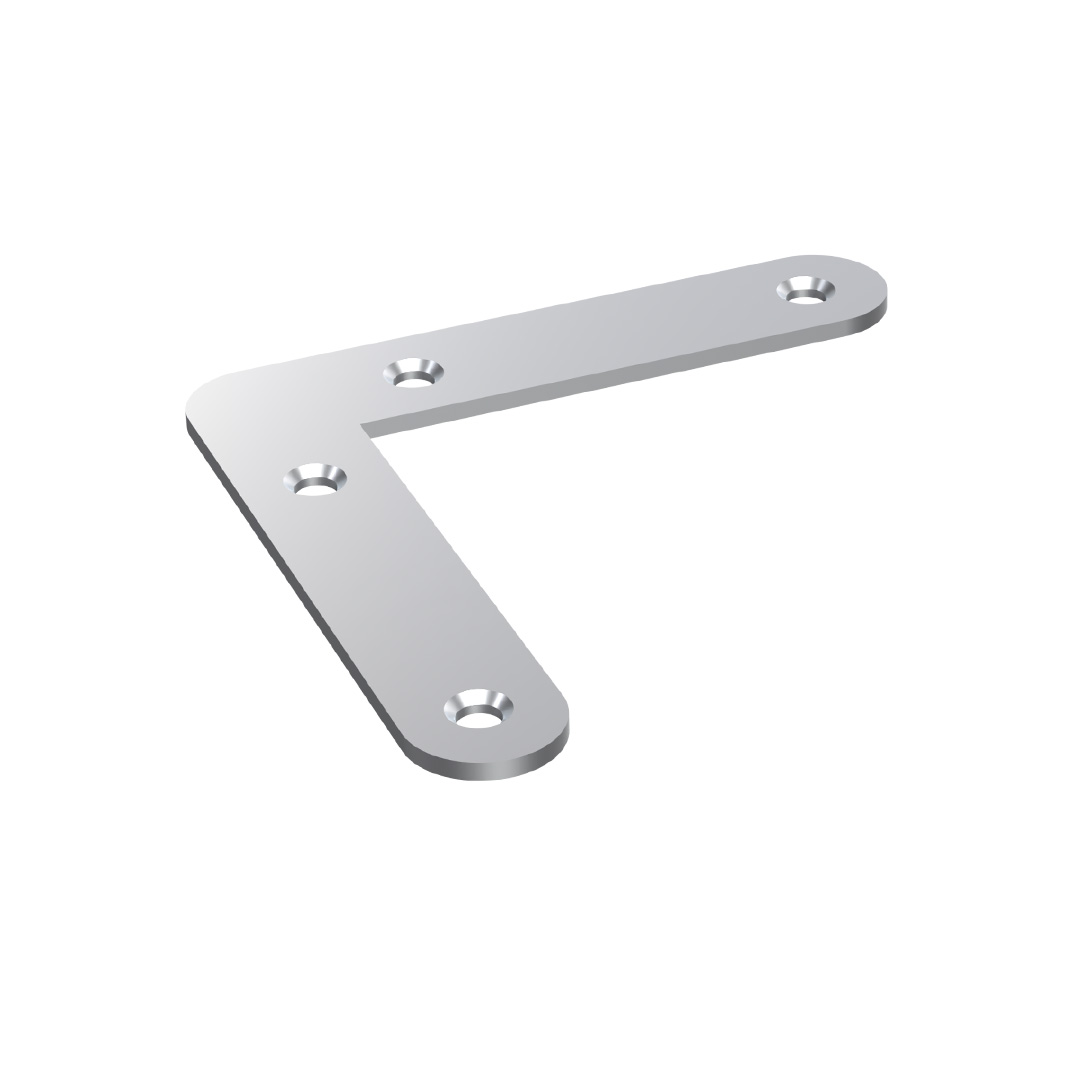

ECP
Złącze stolarskie kątowe płaskie
Złącza ECP należą do grupy złączy ogrodowych lub stolarskich i są stosowane do lekkich połączeń niekonstrukcyjnych. Te złącza powinno się stosować tam, gdzie nie uwzględniane są obliczenia statyczne.
Klasa użytkowania 2
Środowisko wewnętrzne
EPD
Ocynk elektrolityczny
Szczegóły produktu
Obrazy
Timber connection
Właściwości
Zastosowanie
Dane techniczne
Wymiary złącza
Wymiary
| Numer referencyjny | Wymiary | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Otwory ramię A | Otwory ramię B | Other | ||||||||
| A[mm] | B[mm] | C[mm] | Grubośc[mm] | Okrągłe | Okrągłe | Waga[kg] | |||||
| Ø3.6 | Ø3.8 | Ø4 | Ø4 | Ø3.6 | Ø3.8 | ||||||
| ECP30/1.2 | 30 | 30 | 10 | 1.2 | - | 2 | - | - | - | 2 | 0.005 |
| ECP40/1.2 | 40 | 40 | 10 | 1.2 | - | 2 | - | - | - | 2 | 0.006 |
| ECP60/1.5 | 60 | 60 | 16 | 1.5 | - | - | 2 | 2 | - | - | 0.018 |
| ECP80/2 | 80 | 80 | 16 | 2 | - | - | 2 | 2 | - | - | 0.034 |
| ECP100/2 | 100 | 100 | 16 | 2 | - | - | 2 | 2 | - | - | 0.044 |

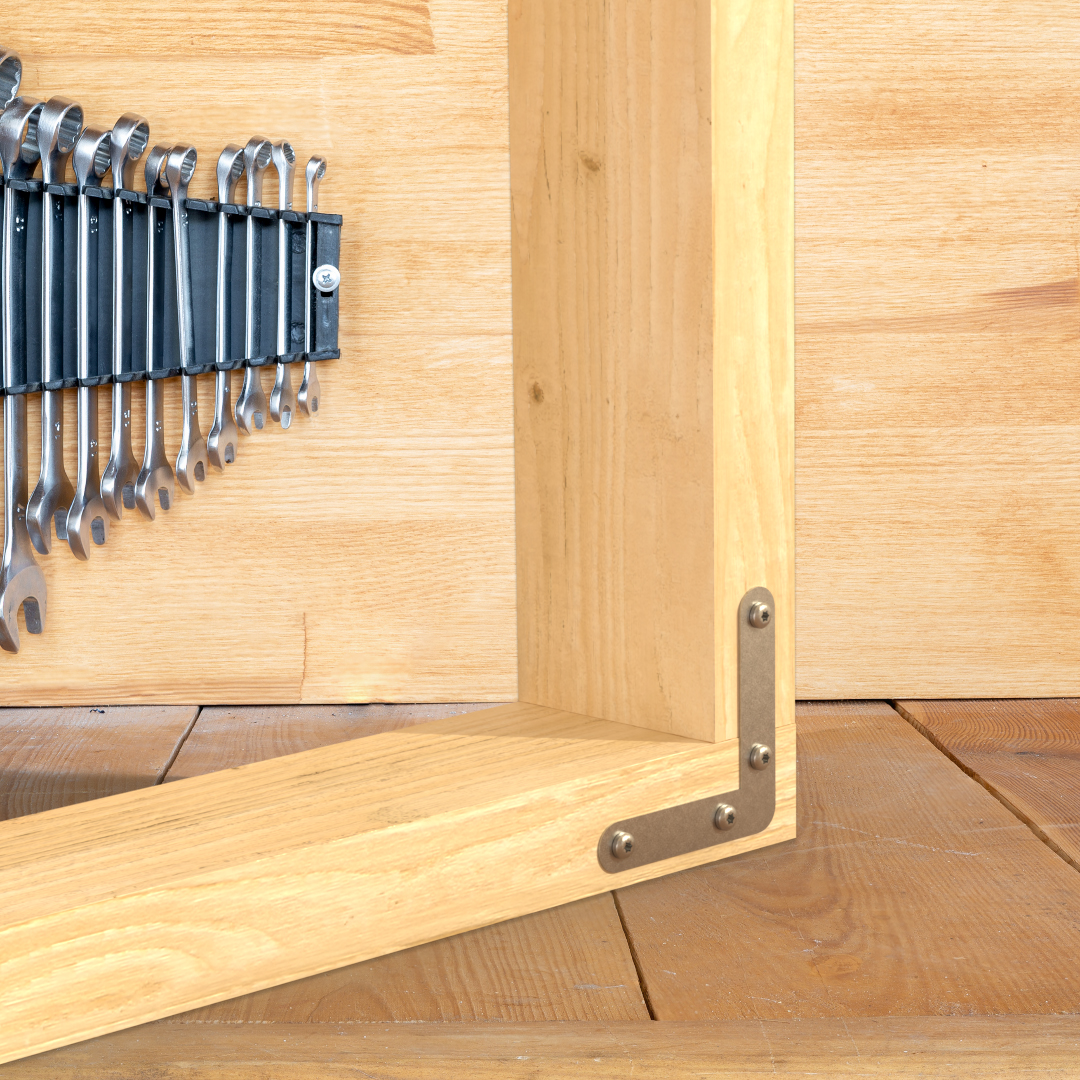

Instalacja
Montaż

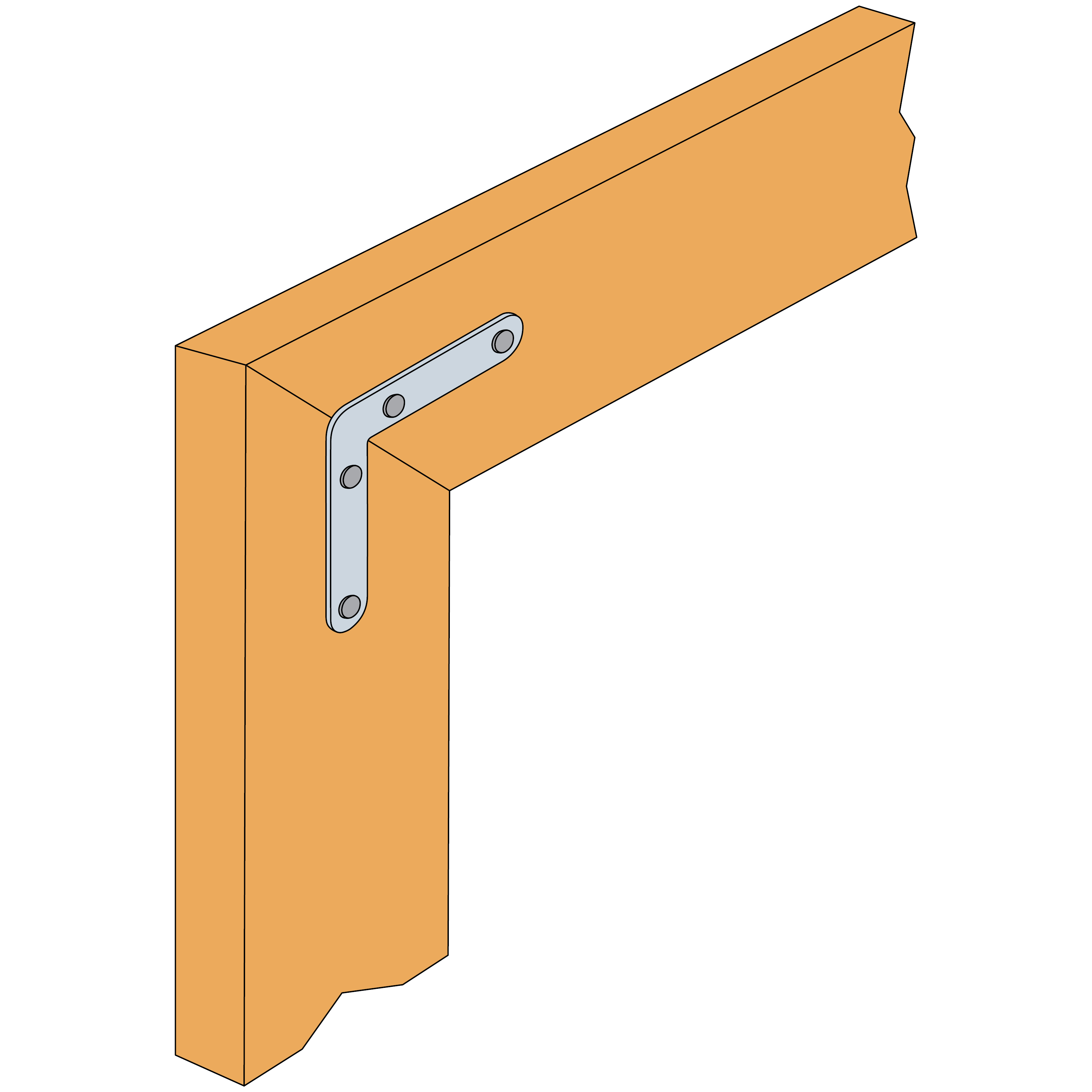

Timber connection
