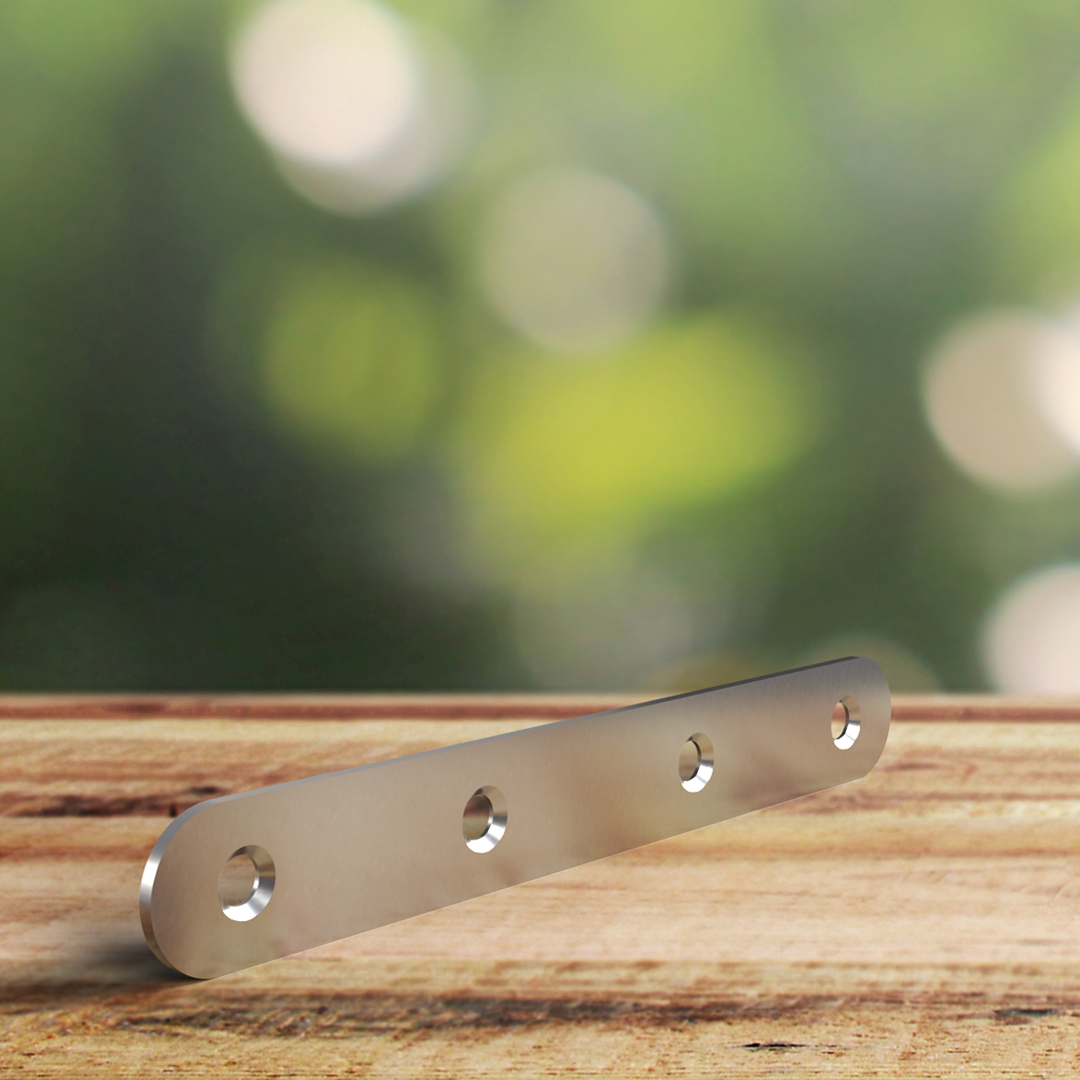

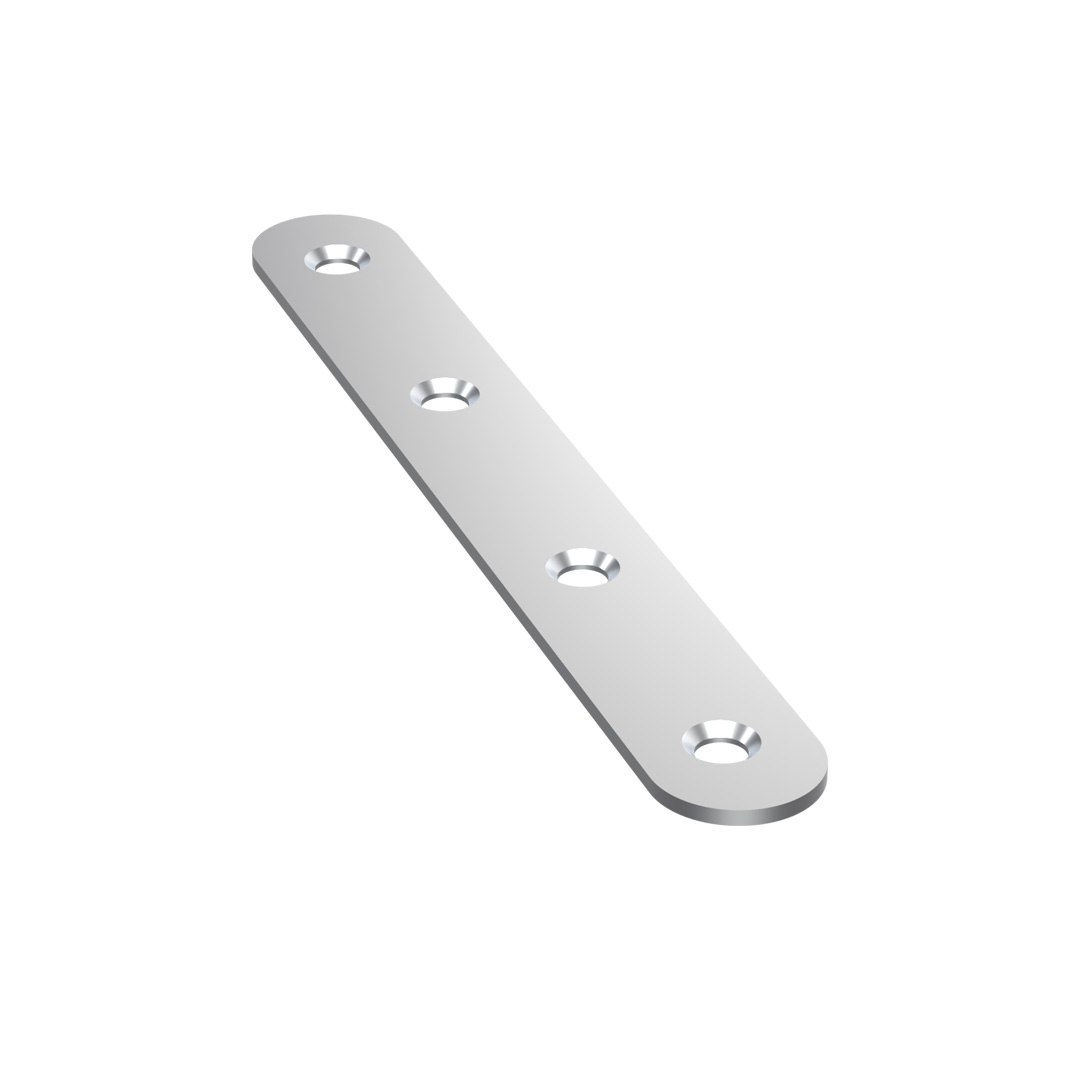

ECA
Złącze stolarski płaskie
Złącza ECA należą do grupy złączy ogrodowych lub stolarskich i są stosowane do lekkich połączeń niekonstrukcyjnych. Te złącza powinno się stosować tam, gdzie nie uwzględniane są obliczenia statyczne.
Klasa użytkowania 2
Środowisko wewnętrzne
EPD
Ocynk elektrolityczny
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary złącza
Wymiary
| Numer referencyjny | Wymiary | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Otwory ramię A | Other | |||||||
| A[mm] | B[mm] | Grubośc[mm] | Okrągłe | Waga[kg] | |||||
| Ø4 | Ø4.6 | Ø4.8 | Ø5.2 | Ø5.4 | |||||
| ECA55/2 | 55 | 15 | 2 | - | 4 | - | - | - | 0.01 |
| ECA75/2 | 75 | 15 | 2 | - | - | - | 4 | - | 0.016 |
| ECA95/2 | 95 | 15 | 2 | - | - | 4 | - | - | 0.021 |
| ECA115/2 | 115 | 15 | 2 | 4 | - | - | - | - | 0.026 |
| ECA135/2 | 135 | 18 | 2 | - | - | - | - | 4 | 0.035 |
| ECA155/2 | 155 | 18 | 2 | - | - | - | 4 | - | 0.038 |

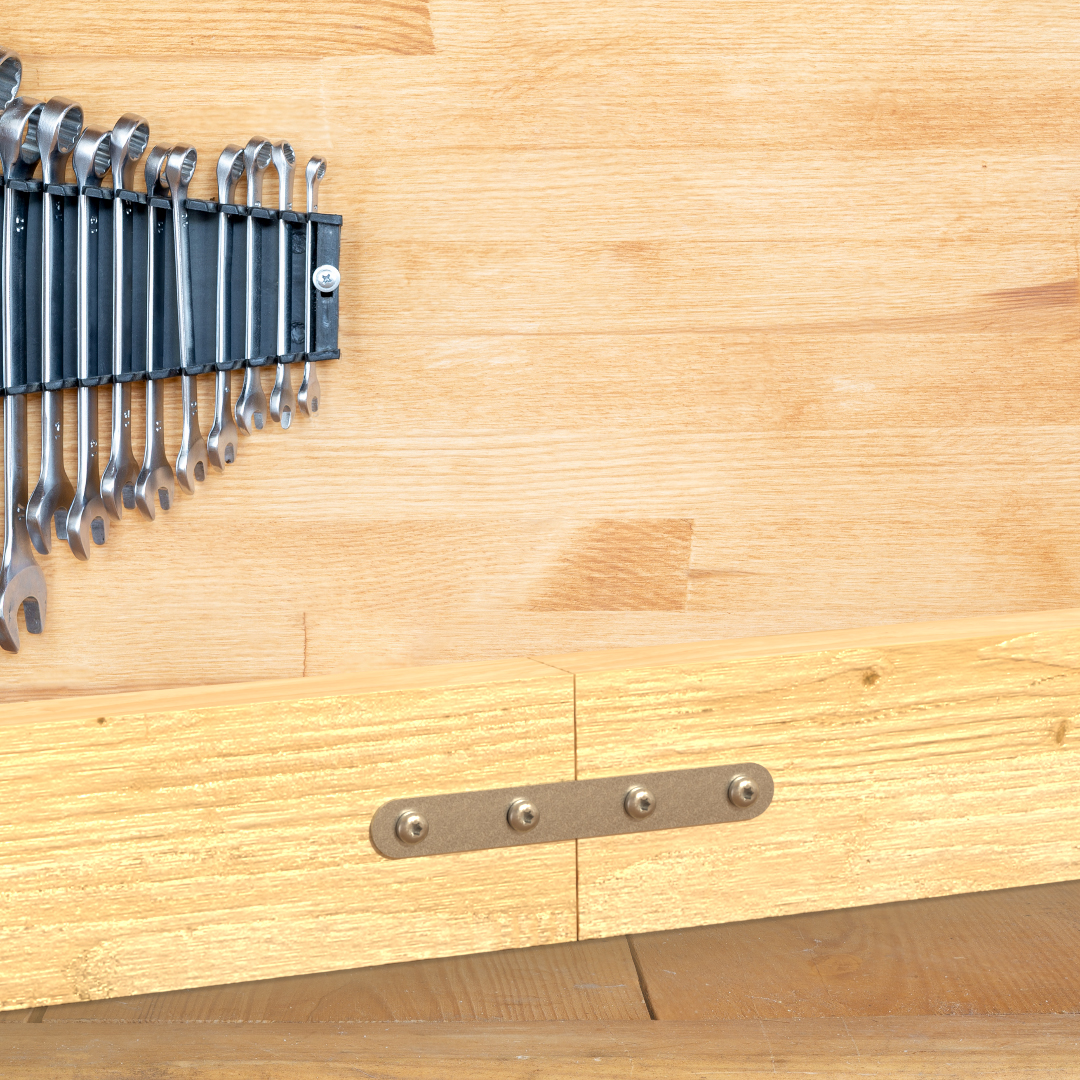

Instalacja

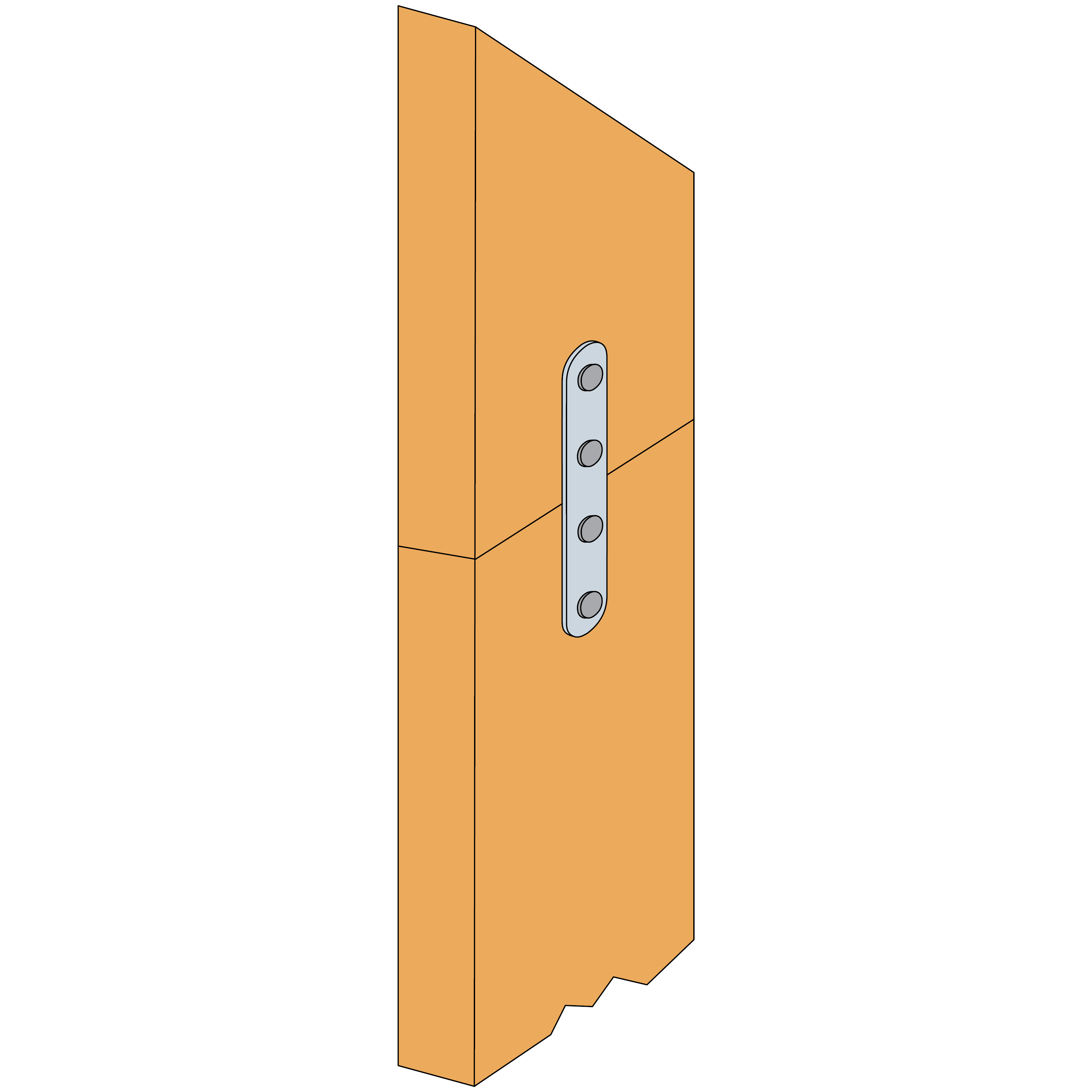

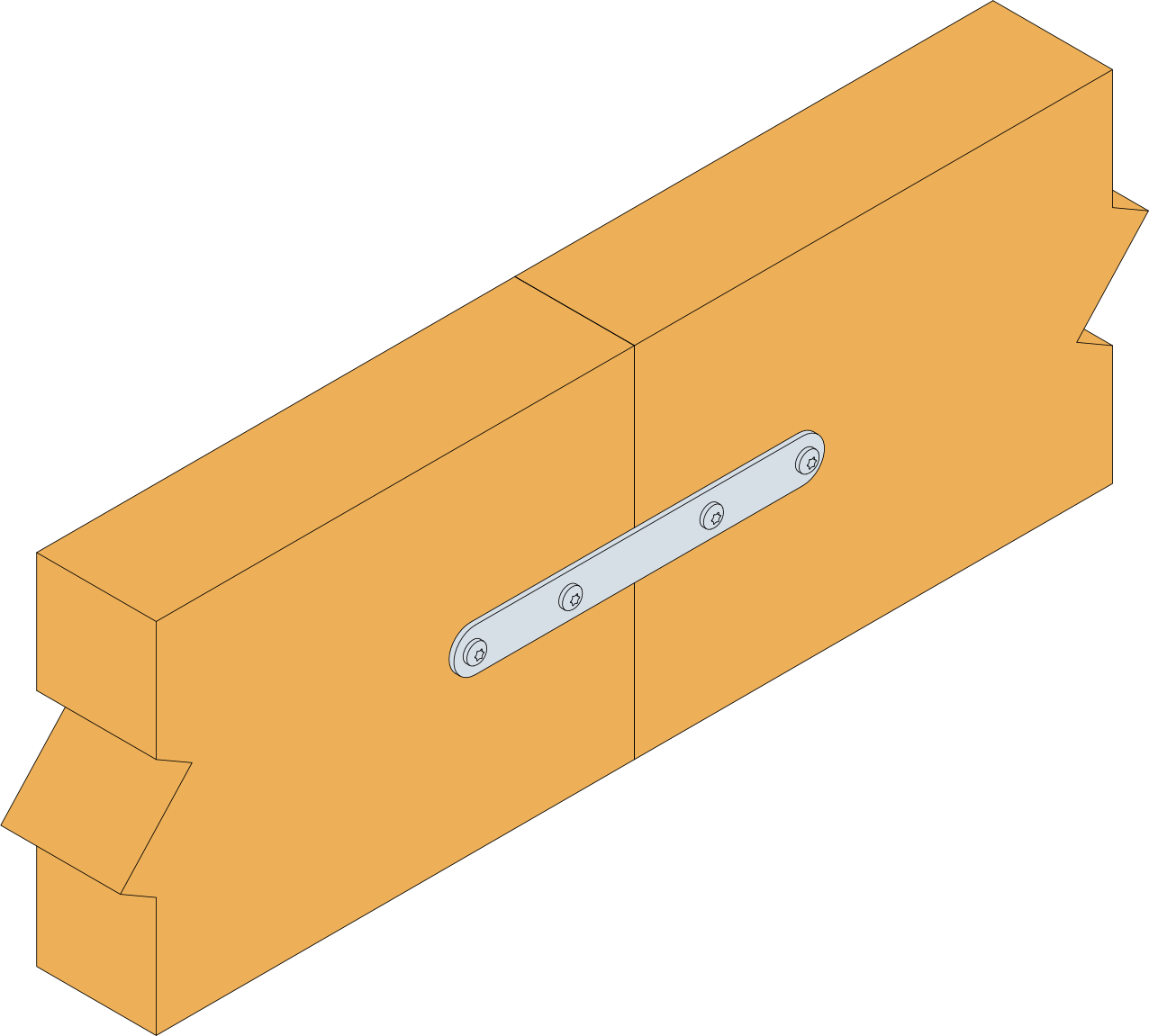

Montaż
Panels assembly
