EC

Złącze kątowe wąskie

Kątowniki montażowe EC są praktycznym złączem montażowym używanym w pracach ciesielskich lub w pracach stolarskich. Złącza kątowe wąskie EC mają zastosowanie w wielu rozwiązaniach dla DIY. Na ogół są stosowane do wzmocnić mebli lub innych elementów wyposażenia domów lub ogrodu.

Karta techniczna
Klasa użytkowania 1
Klasa użytkowania 1
EPD
EPD
Ocynk elektrolityczny
Ocynk elektrolityczny
Środowisko wewnętrzne
Środowisko wewnętrzne

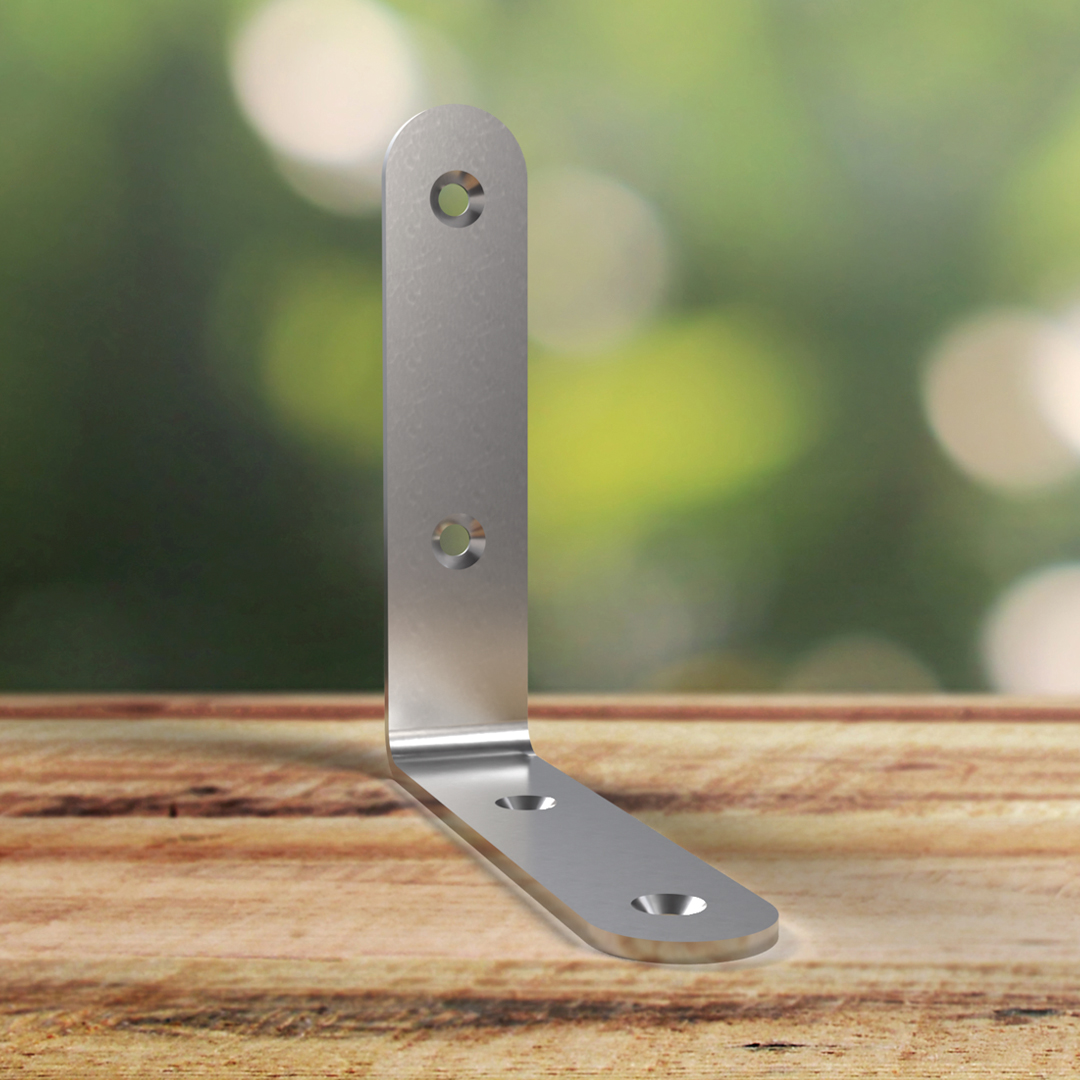

EC main image

Szczegóły produktu

Obrazy

Light Duty Angle Bracket EC140/3

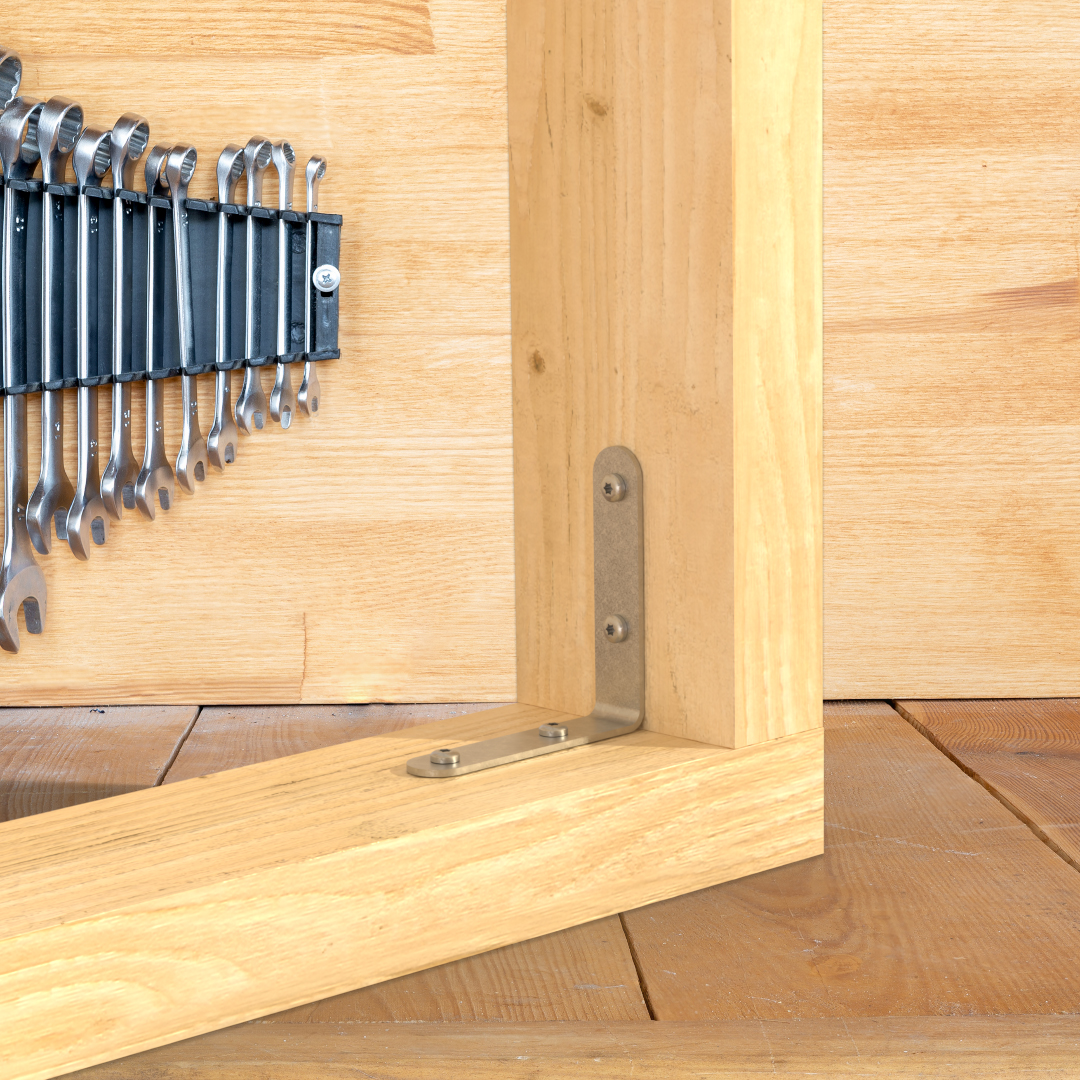

EC Installed.jpg

Właściwości

Materiał

  • Gatunek Stali:
    Stal  S235JR
  • Ochrona antykorozyjna:
    ocynkowane elektrolitycznie

Zastosowanie

Połączenie

  • Drewno lite
  • Drewno kompozytowe
  • Sklejka

Zastosowanie

  • Produkt przeznaczony jest do tworzenia połączenia w lekkich drewnianych konstrukcji drewnianej architektury ogrodowej.
  • Wykorzystywany w pracach stolarskich lub meblarskich.


Dane techniczne

Wymiary złącza

Wymiary

Wymiary złącza
Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory ramię AOtwory ramię BOther
A[mm]B[mm]C[mm]Grubośc[mm]OkrągłeOkrągłe Waga[kg]
Ø4∅[mm]Ø5.8Ø6Ø4Ø5[mm]Ø5.8Ø6
EC30/230301522---2---0.013
EC40/240401522---2---0.017
EC60/260601522---2---0.027
EC80/2.58080182.5-2---2--0.045
EC90/39090183-2---2--0.073
EC100/3100100183--2---2-0.075
EC120/3120120203---2---20.098
EC140/3140140203---2---20.12

1. Countersunk holes

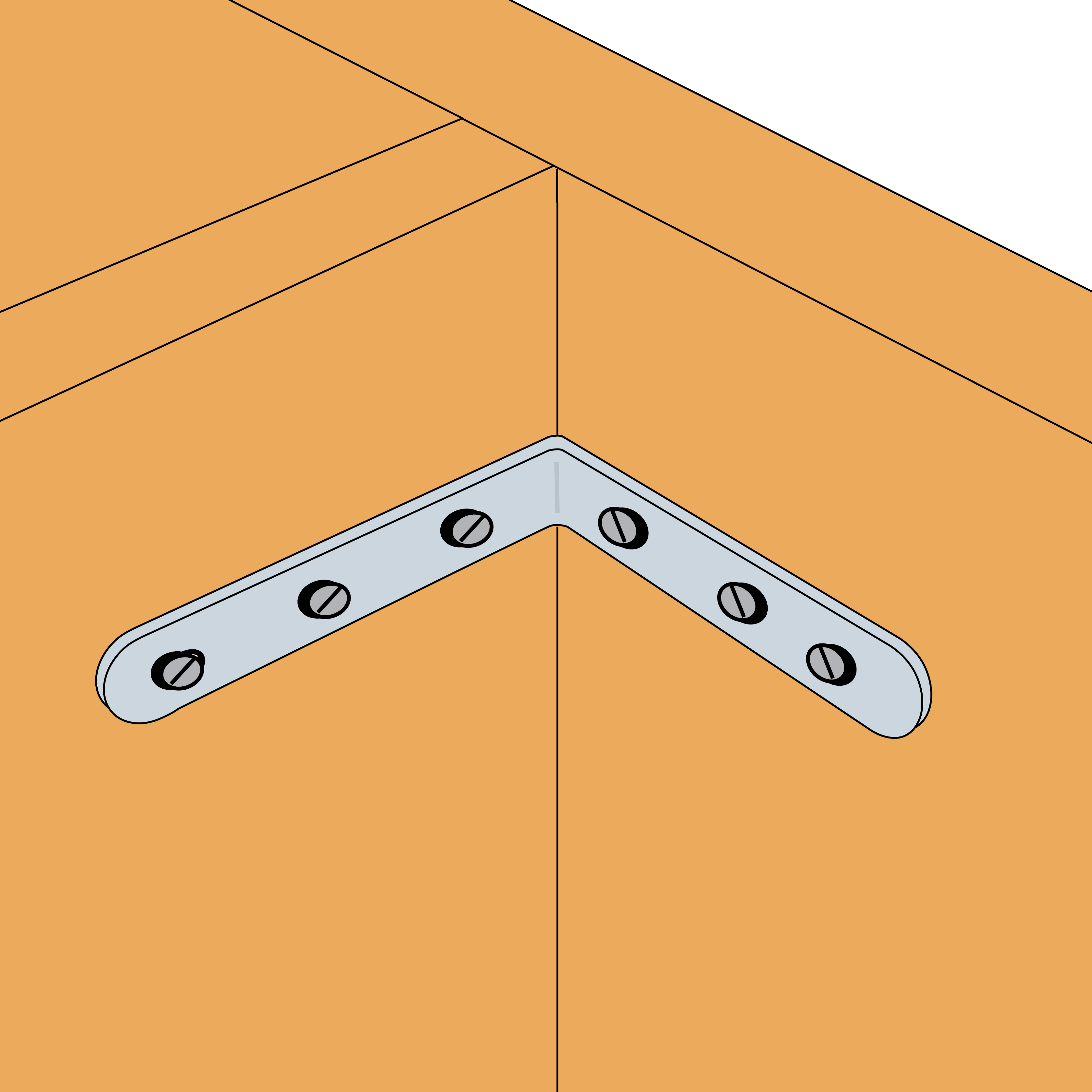

Instalacja

Montaż

Mocowanie

  • Za pomocą ogólnie dostępnych wkrętów do drewna  4.2 lub 5.5 x ℓ


-

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. L'équerre est aussi pointée ou vissée sur celui-ci.

Aprobaty i Deklaracje

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
