ECCD/G

Złącze stolarskie

Złącza ECCD/G należą do grupy złączy ogrodowych lub stolarskich i są stosowane do lekkich połączeń niekonstrukcyjnych. Te złącza powinno się stosować tam, gdzie nie uwzględniane są obliczenia statyczne.

Klasa użytkowania 2
Klasa użytkowania 2

Szczegóły produktu

Obrazy

ECCG160/1,5
Furniture

Właściwości

Materiał

  • Gatunek Stali:
    Stal  S235JR
  • Ochrona antykorozyjna:
    ocynkowane elektrolitycznie

.

  • large range for large application range
  • Suitable on timber and concrete

Zastosowanie

Połączenie

  • Drewno lite
  • Drewno kompozytowe
  • Sklejka
  • Płyta meblowa

Zastosowanie

  • Produkt przeznaczony jest do tworzenia połączenia w lekkich drewnianych konstrukcji drewnianej architektury ogrodowej.
  • Wykorzystywany w pracach stolarskich lub meblarskich.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory ramię AOtwory ramię BOther
A[mm]B[mm]C[mm]Grubośc[mm]OkrągłeOkrągłe Waga[kg]
Ø4Ø4
ECCD60/1.54460161.2220.018
ECCG60/1.54460161.2220.018

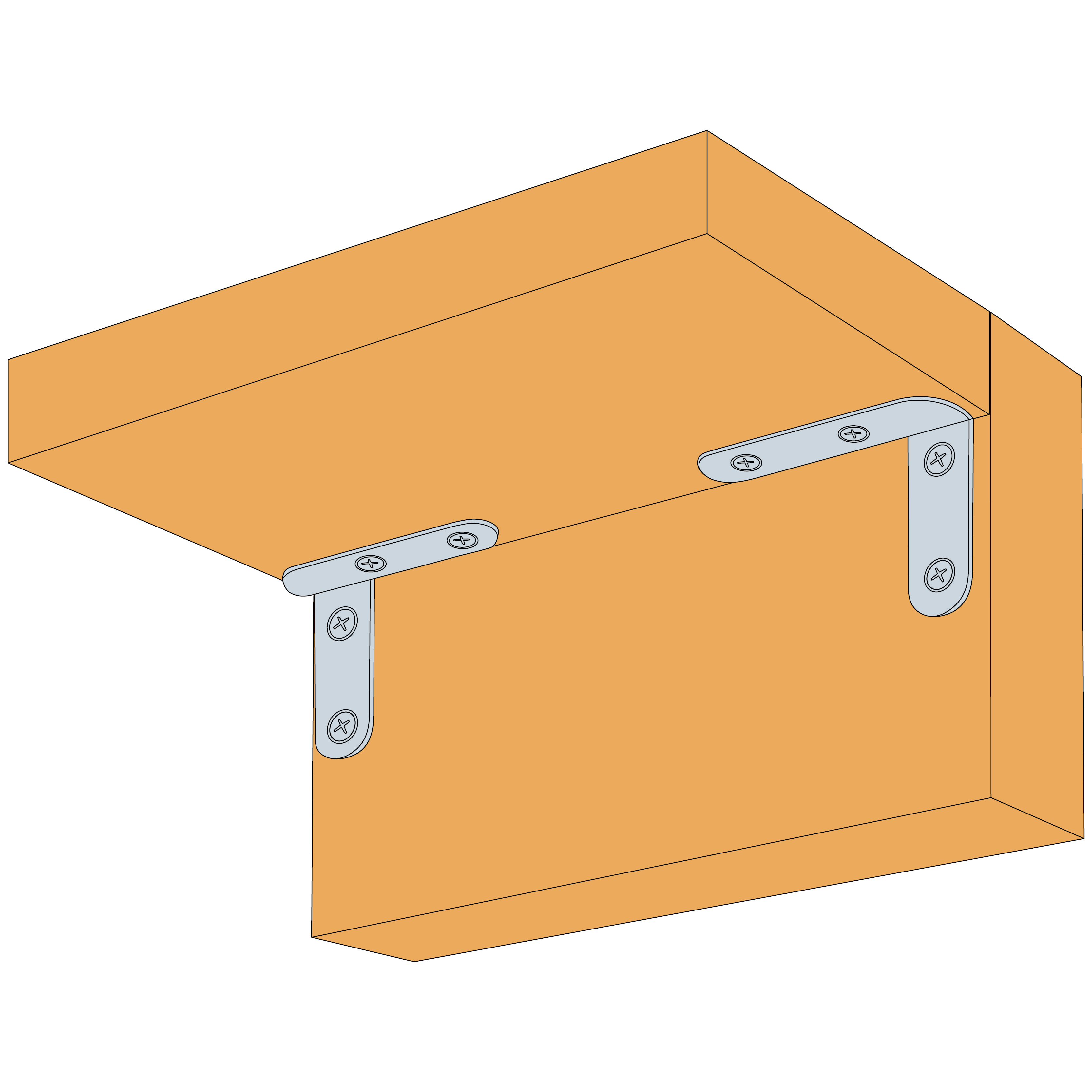

Instalacja

Montaż

Mocowanie

  • Za pomocą ogólnie dostępnych wkrętów do drewna  4.2 lub 5.5 x ℓ

.

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. L'équerre est aussi pointée ou vissée sur celui-ci.
