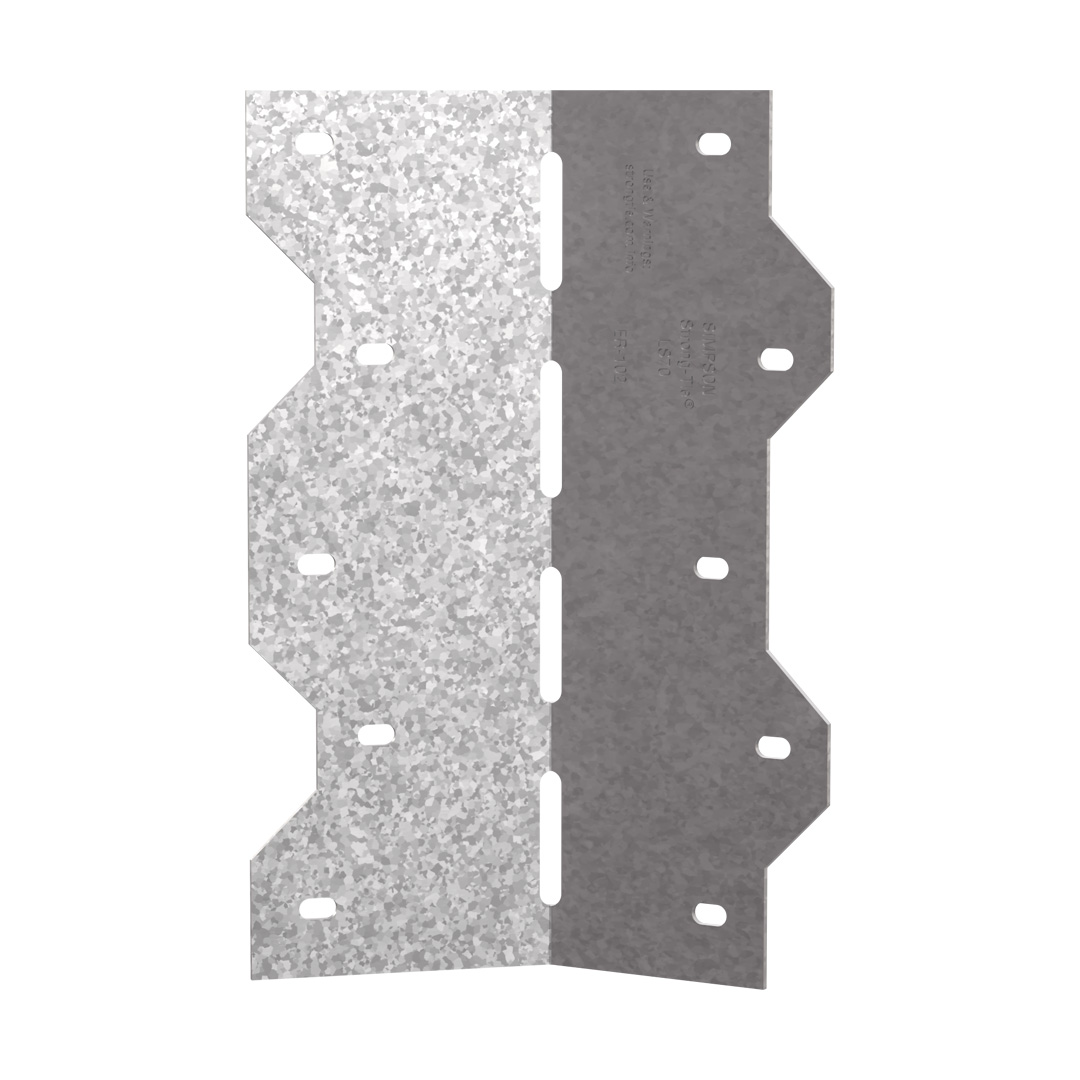

Kątownik gięty

Kątownik gięty LS z regulacją kąta (od 0 do 135 stopni). Zastosowanie otworów podłużnych pozwala na zamontowanie złącza nawet przy bardzo ostrych kątach.

Karta techniczna

Oznaczenie CE

ETA

Środowisko wewnętrzne

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
G90
Grubość blachy 1.2 mm
Ochrona antykorozyjna:
Z ASTM A653

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia

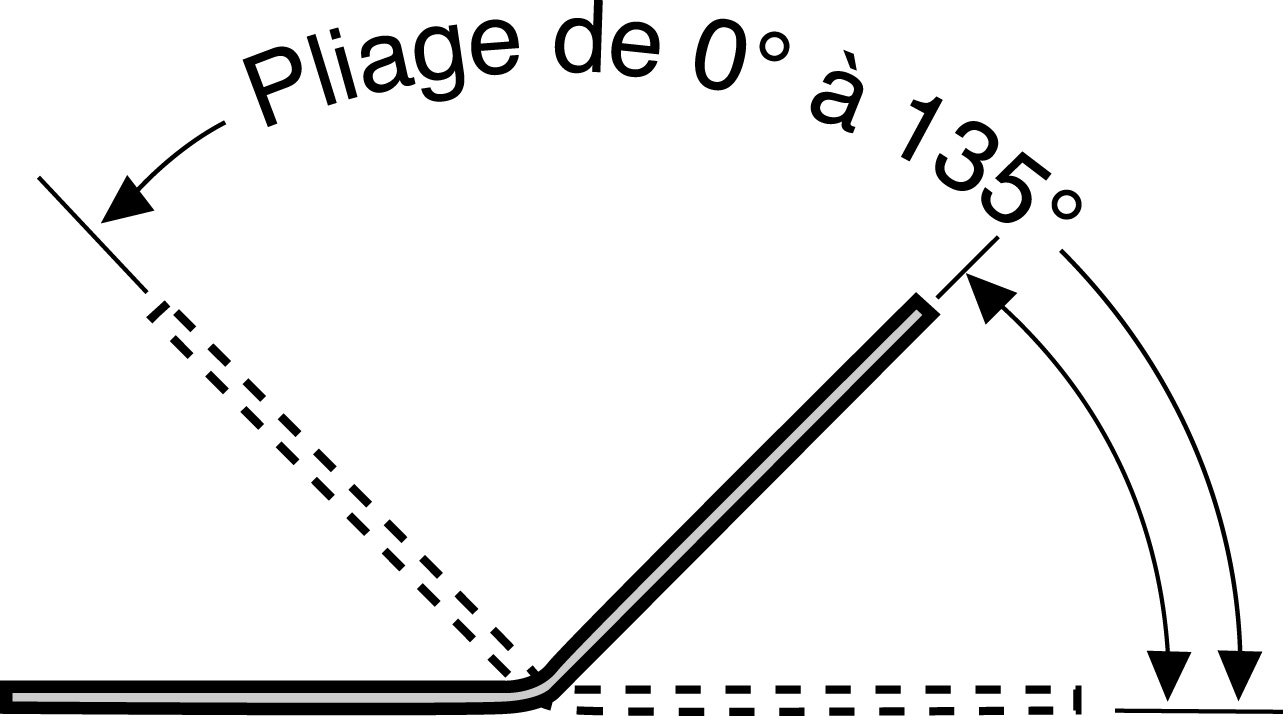

Regulacja kąta 0-135 stopni

Zastosowanie

Połączenie

Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

.

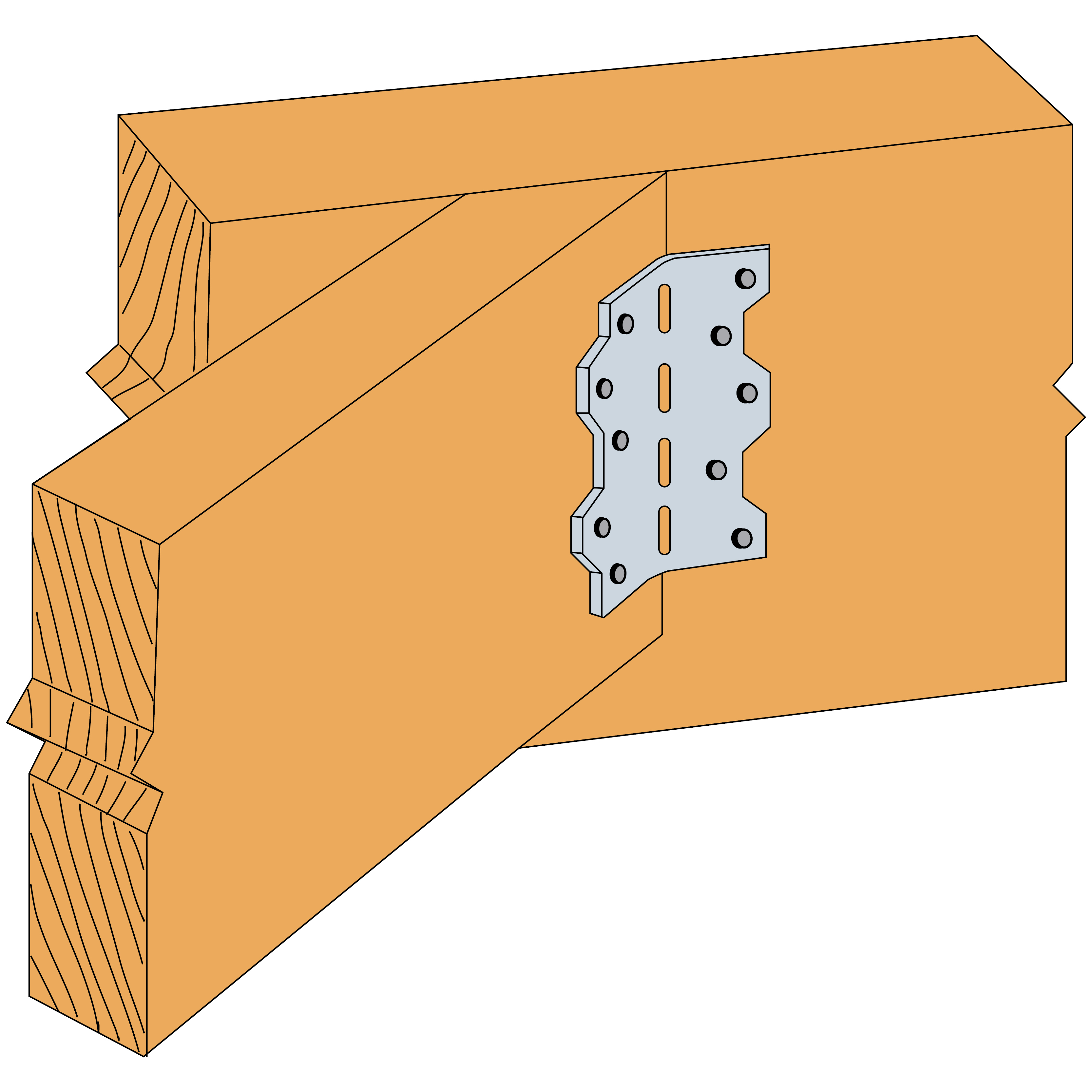

Znajduje zastosowanie we wszelkich połączeniach doczołowych o nietypowych kątach połączenia. Najpopularniejszym zastosowaniem złącza LS jest połączeni krokwi narożnej lub wiązara narożnego z kulawką w dachu kopertowym.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Wymiary złącza[mm]				Otwory ramię A[mm]	Otwory ramię B[mm]	Other
	A[mm]	B[mm]	C[mm]	Grubość[mm]	Obround	Obround	Waga[kg]
	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø4x7	Ø4x7	Waga[kg]
LS30	57	57	86	1.2	3	3	0.19
LS50	57	57	124	1.2	4	4	0.26
LS70	57	57	162	1.2	5	5	0.34

Nośności charakterystyczne połączenie drewno - drewno / gwoździowanie pełne

Wymiary

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN]

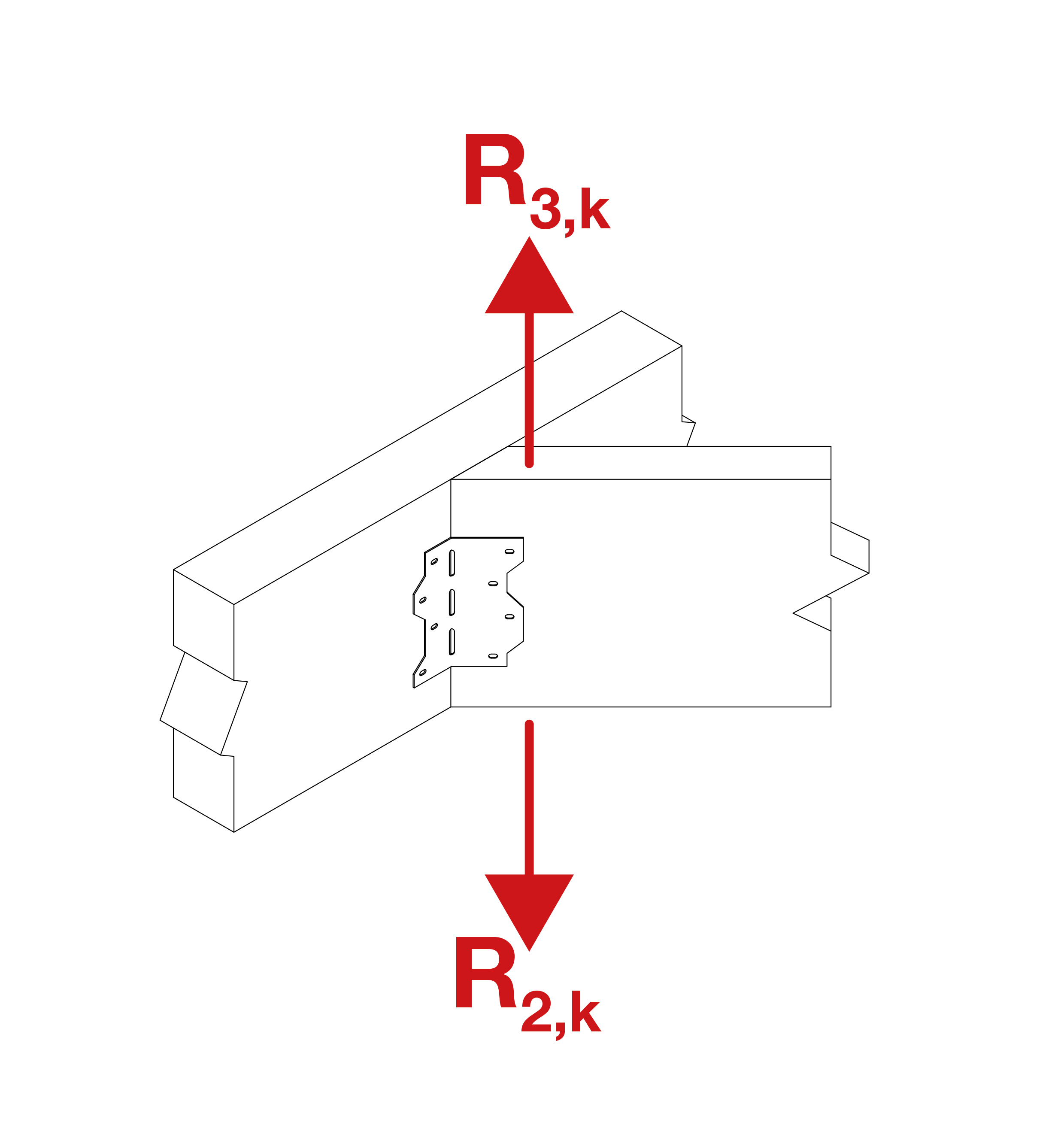

	Ramię A	Ramię B	R2,k = R3,k
	szt.	szt.	Otwór podłużny 3.75x75	CNA3.7x50
LS30	3.0	3.0	1.7	2.8
LS50	4.0	4.0	2.6	4.3
LS70	5.0	5.0	2.6	4.4

Instalacja

Montaż

Mocowanie

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 3.7 x 50.

Montaż

Wbijanie gwoździ prostopadle do blachy w takich połączeniach jest niemożliwe, stąd zastosowanie otworów podłużnych, które umożliwiają ukośne wbijanie gwoździ. Montaż przy kącie rozwartym wygląda standardowo.
