KNAG
Złącze KNAG
Złącza Knaga są bardzo specyficznym rodzajem kątownika. Tworzą połączenie pod kątem 90 stopni ale ich kształt diametralnie różni się od klasycznych kątowników. Parametry wytrzymałościowe, a także zastosowania, kątowników Knaga różnią się od innych kątowników. Standardowe kątowniki przy takich obciążeniach mają tendencję do zginania lub rozginania. Złącza KNAG dzięki swojej unikalnej budowie świetnie radzą sobie z tego typu siłami. Można je stosować w kombinacjach ze złączami płatwiowo-krokwiowymi SPF (szczegóły w ETA).

Oznaczenie CE

ETA

Klasa użytkowania 2

Stal ocynkowana ogniowo metodą Sendzimira

Środowisko wewnętrzne
EPD
Szczegóły produktu
Właściwości
Materiał
- Gatunek Stali:
Stal S250GD - Ochrona antykorozyjna:
Ocynkowane ogniowo metodą SendzimiraZ 275 g/m2 (20 µm)
Zalety
- Prosty montaż
- Obliczone statycznie
- Mocne i trwałe połączenia
- Duże nośności na siły poziome
Zastosowanie
Połączenie
Belka - Belka
Element główny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Zastosowanie

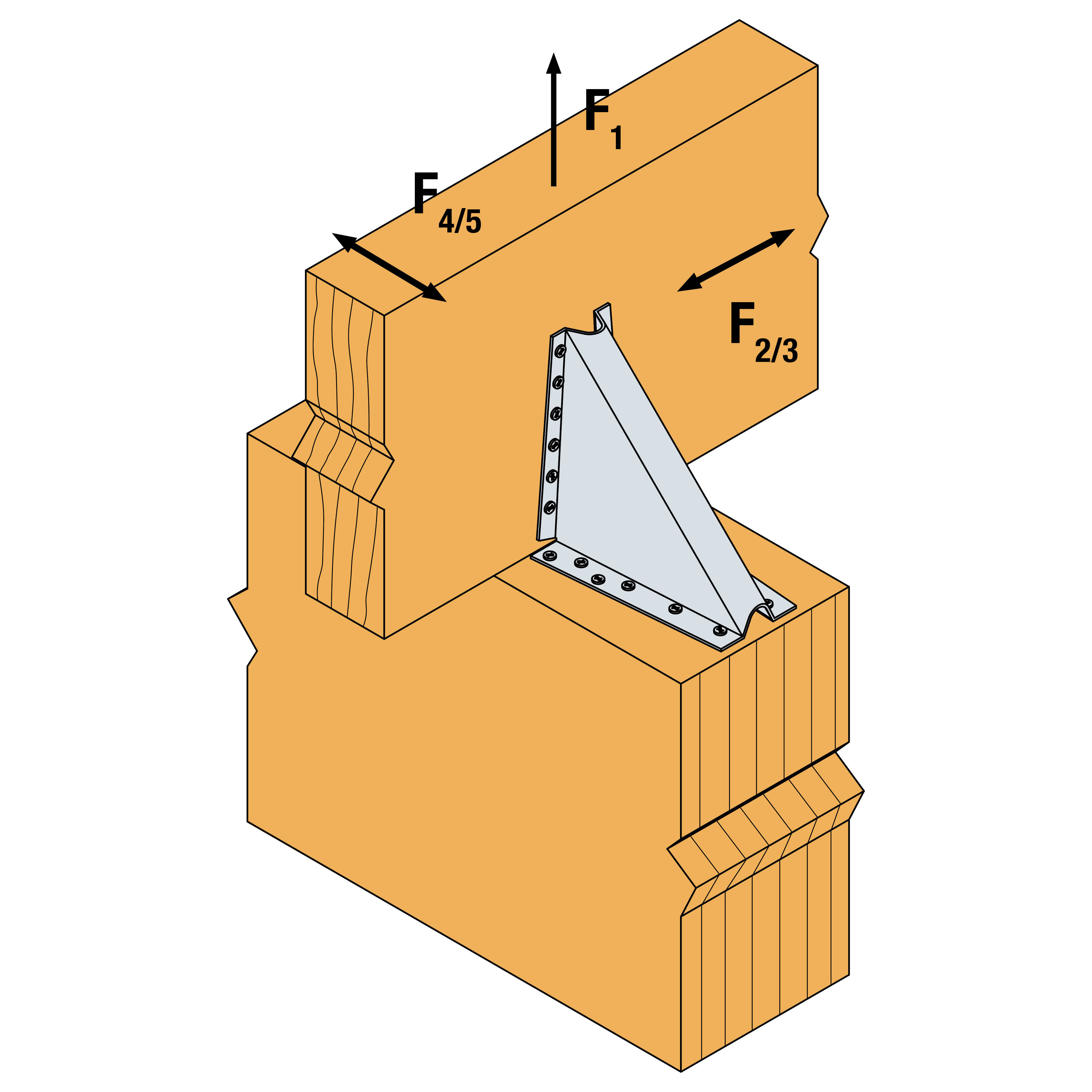

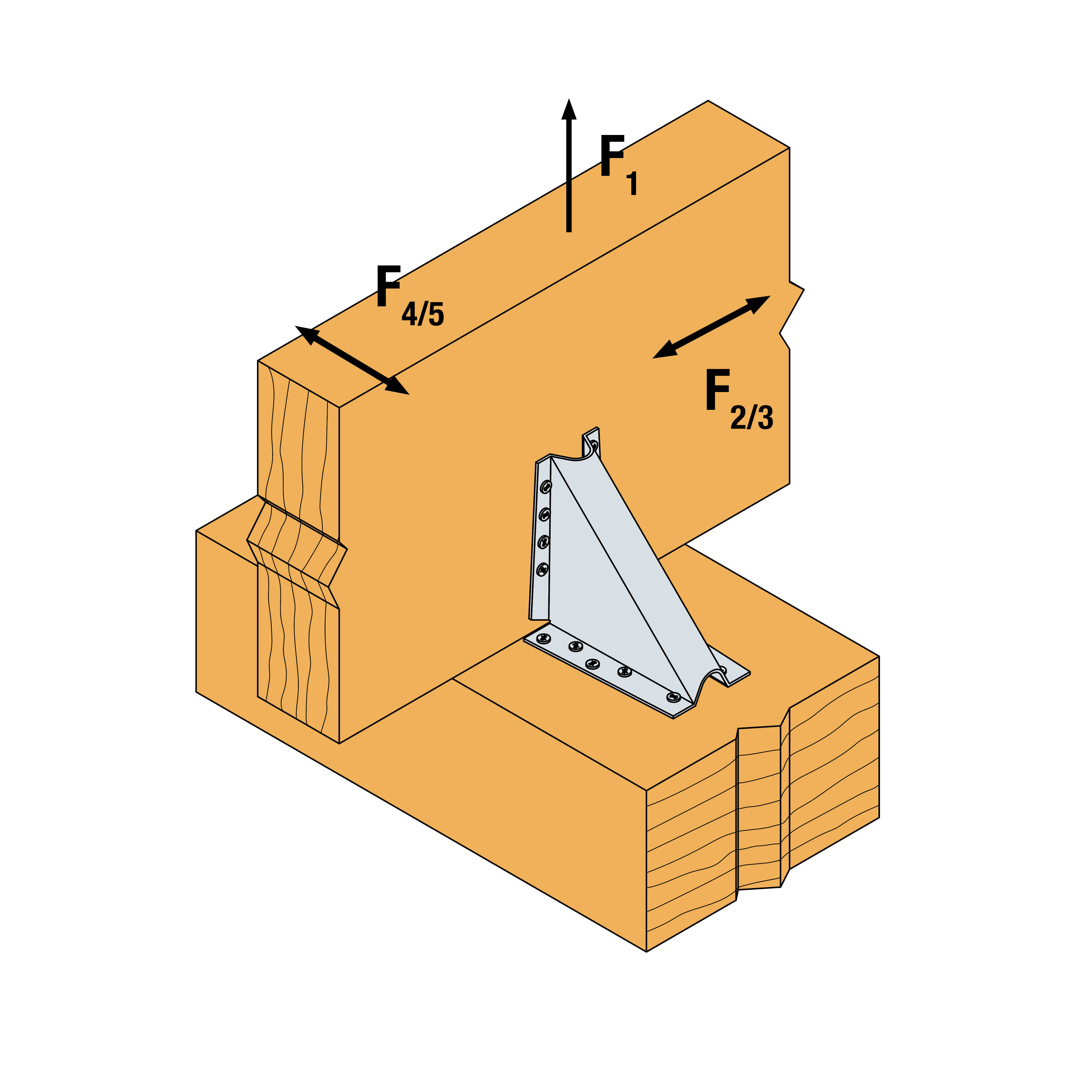

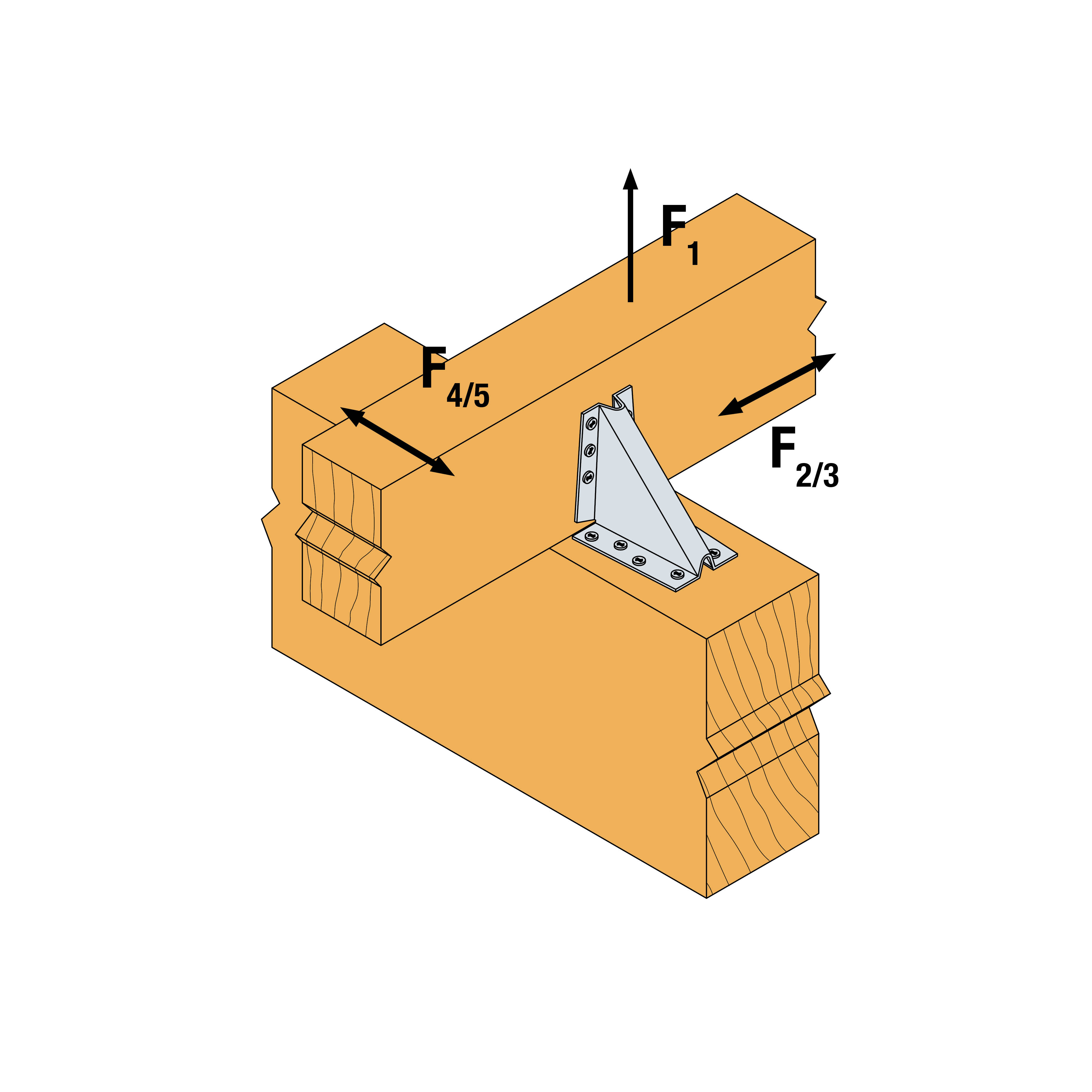

- Knagi stosuję się w miejscach gdzie występują duże siły poziome działające w kierunku kątownika (F4/F5).
- Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.
Dane techniczne
Wymiary złącza
| Numer referencyjny | Wymiary | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A[mm] | Otwory ramię B[mm] | |||||||
| Ilość w opk. | Waga[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | Grubość[mm] | Okrągłe | Okrągłe | |
| Ø5[mm] | Ø5[mm] | |||||||||
| KNAG90 | - | 0.3 | 90 | 90 | 43 | 55 | 69 | 2 | 6 | 8 |
| KNAG130 | 30.0 | 0.44 | 125 | 125 | 52 | 66 | 79 | 2 | 9 | 10 |
| KNAG170 | 20.0 | 0.63 | 160 | 160 | 52 | 72 | 93 | 2 | 11 | 12 |
| KNAG210 | 15.0 | 1.1 | 200 | 200 | 54 | 67 | 100 | 2 | 14 | 14 |
Nośność charakterystyczna - pełne gwoździowanie
| Numer referencyjny | Angle bracket capacity | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia belka - belka / gwoździowanie pełne | |||||||||||
| Łączniki | Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN] | ||||||||||

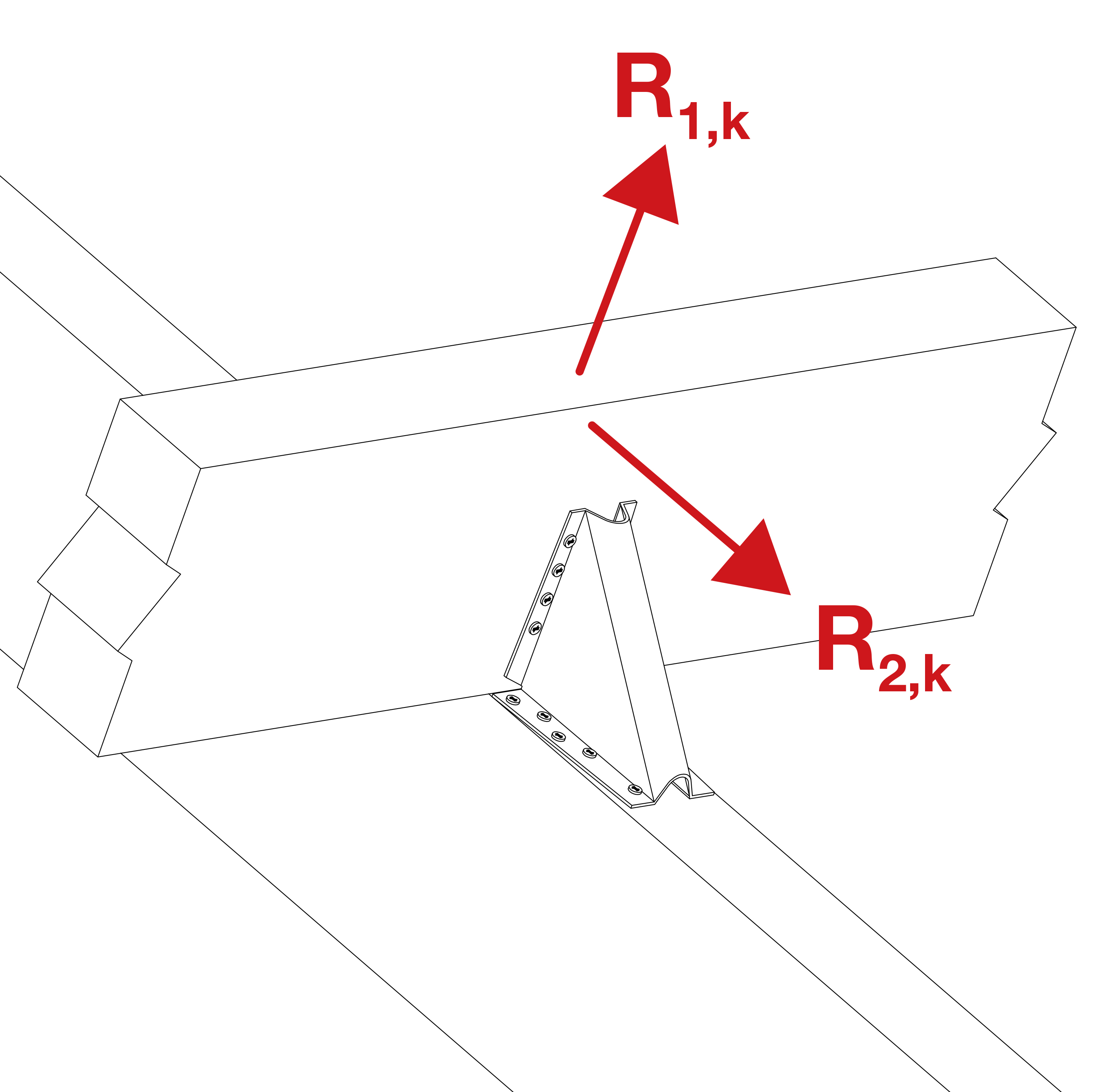

| Ramię A | Ramię B | R₁,ₖ | R₂,ₖ | ||||||||
| szt. | Typ | szt. | Typ | f = 20 mm | f = 40 mm | f = 50 mm | e = 100 mm | e = 140 mm | e = 180 mm | e = 220 mm | |
| KNAG90 | 6.0 | CNA4,0x40 | 8.0 | CNA4,0x60 | 4 | 2.1 | 1.6 | 1.8 | 1.2 | 0.8 | 0.6 |
| KNAG130 | 9.0 | CNA4,0x40 | 10.0 | CNA4,0x60 | 4.6 | 3.9 | 3.7 | 4.4 | 3.1 | 2.3 | 1.6 |
| KNAG170 | 11.0 | CNA4,0x40 | 12.0 | CNA4,0x60 | 5.8 | 5.1 | 4.9 | 7.5 | 5.3 | 4.1 | 3.4 |
| KNAG210 | 14.0 | CNA4,0x40 | 14.0 | CNA4,0x60 | 7 | 6.3 | 6 | 11.4 | 8.1 | 6.3 | 5.2 |
Obciążenie kombinowane:

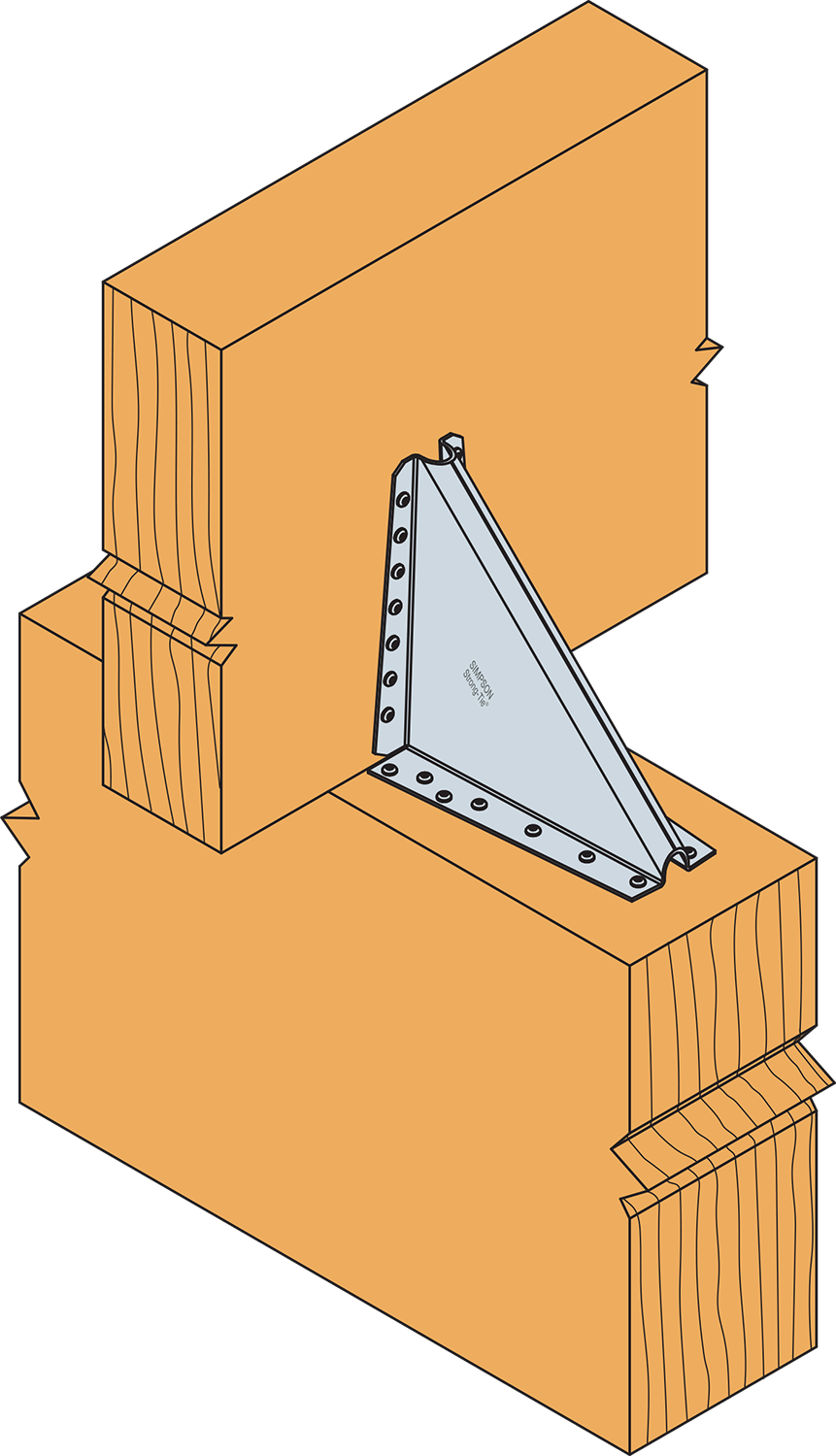

Instalacja
Aprobaty i Deklaracje
Deklaracja właściwości użytkowych (DoP)
Pokaż historię
Europejska ocena techniczna (ETA)
Pokaż historię
Environmental Product Declarations (EPD)
