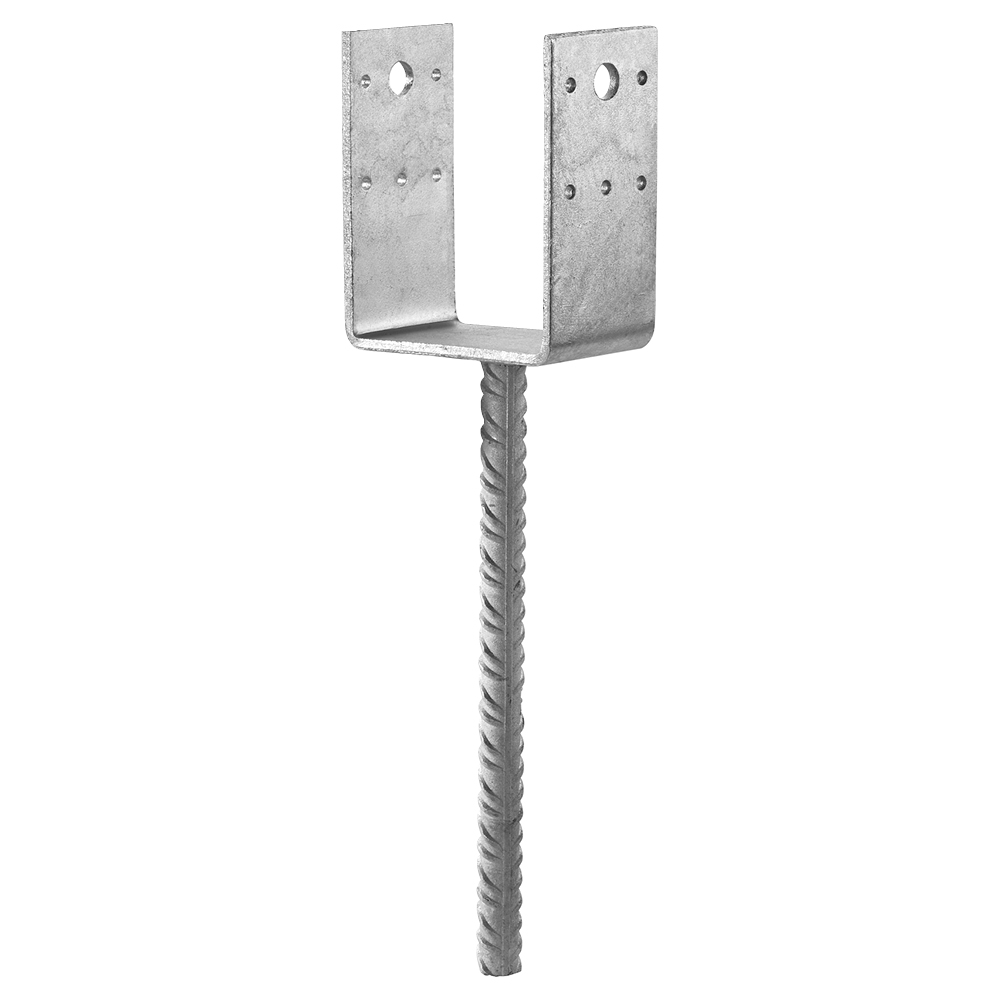

PPD

Podstaw słupa

Klasyczna podstawa słupa do zatopienia w świeżej mieszance betonowej lub to wklejenia przy użyciu kotew chemicznych. Jedna z najprostszych podstaw słupa, stosowana kiedy nie jest konieczne ukrywanie złącza wewnątrz słupa.

Oznaczenie CE
ETA
Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana S235JR / S220JR
Grubość blachy 5,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

  • Prosty montaż do podłoża.
  • Obliczone statycznie.
  • Trwałe i stabilne połączenie.
  • Zaprojektowane do przenoszenia sił pionowych i poziomych.

Zastosowanie

Połączenie

Słup - Beton
Element główny:
​- beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

  • Stosowane w konstrukcjach drewnianych oraz zadaszeniach, pergolach, altanach czy tarasach.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary złącza [mm] Otwory Box Quantity
A B C F G t Ø5 Ø13,5
PPD80/70G8070121.525016510215
PPD90/90G9090136.525020512410
PPD100/70G10070121.525016510210
PPD100/90G10090131.525020512410
PPD120/90G-FR12090121.525020512410
PPD140/90G14090121.525020512410
PPD148/90G-R14890117.52502051246

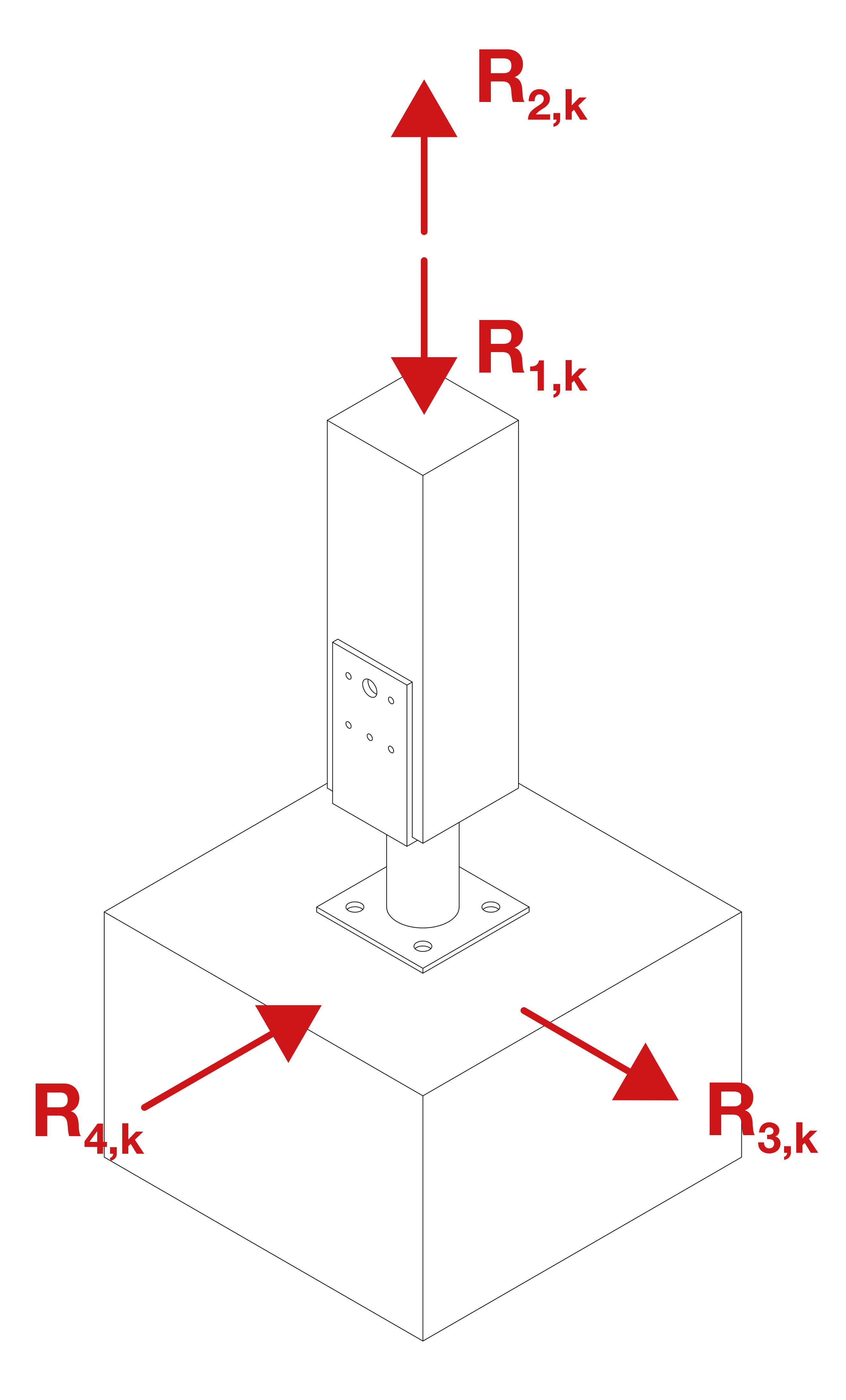

Nośności charakterystyczne - połączenie słup / beton

Referencje Nośności charakterystyczne - połączenie słup / beton
Łączniki Nośności charakterystyczne - dla drewna kl. C24 [kN]
do słupa R1.k R2.k R3.k R4.k
szt. Typ Klasa betonu
C12/15 C20/25
PPD80/70G10CNA Ø4,0x4028.0/kmodmin (81.9 ; 40.9/kmod)min (18.4 ; 11.4/kmod)3.7/kmodmin (10.9 ; 5.8/kmod)
PPD90/90G12CNA Ø4,0x4036.9/kmodmin (78.4; 54.5/kmod)min (22.0 ; 13.4/kmod)6.4/kmodmin (18.7 ; 11.4/kmod)
PPD100/70G10CNA Ø4,0x4028.0/kmod40.9/kmod8.7/kmod3.7/kmod5.8/kmod
PPD100/90G12CNA Ø4,0x4036.9/kmodmin (99.4 ; 54.5/kmod)min (22.0 ; 11.7/kmod)6.6/kmodmin (18.7 ; 11.4/kmod)
PPD120/90G-FR12CNA Ø4,0x4036.9/kmod54.5/kmod9.4/kmod7.2/kmod11.4/kmod
PPD140/90G12CNA Ø4,0x4036.9/kmodmin (102.2 ; 54.5/kmod)7.8/kmod7.2/kmod11.4/kmod
PPD148/90G-R12CNA Ø4,0x4036.9/kmodmin (99.9 ; 54.5/kmod)7.3/kmod7.3/kmod11.4/kmod

Kombinacje obciążęń:



Instalacja

Montaż

Mocowanie

Mocowanie podstawy do drewna: za pomocą gwoździ systemowych CNA 4,0. ​Dla wzmocnienia połączenia można zastosować wkręty ciesielskie Ø12.
Mocowanie podstaw do betonu: zatapiane w świeżej mieszance betonowej lub przy pomocy kotwy chemiczne AT-HP

Montaż

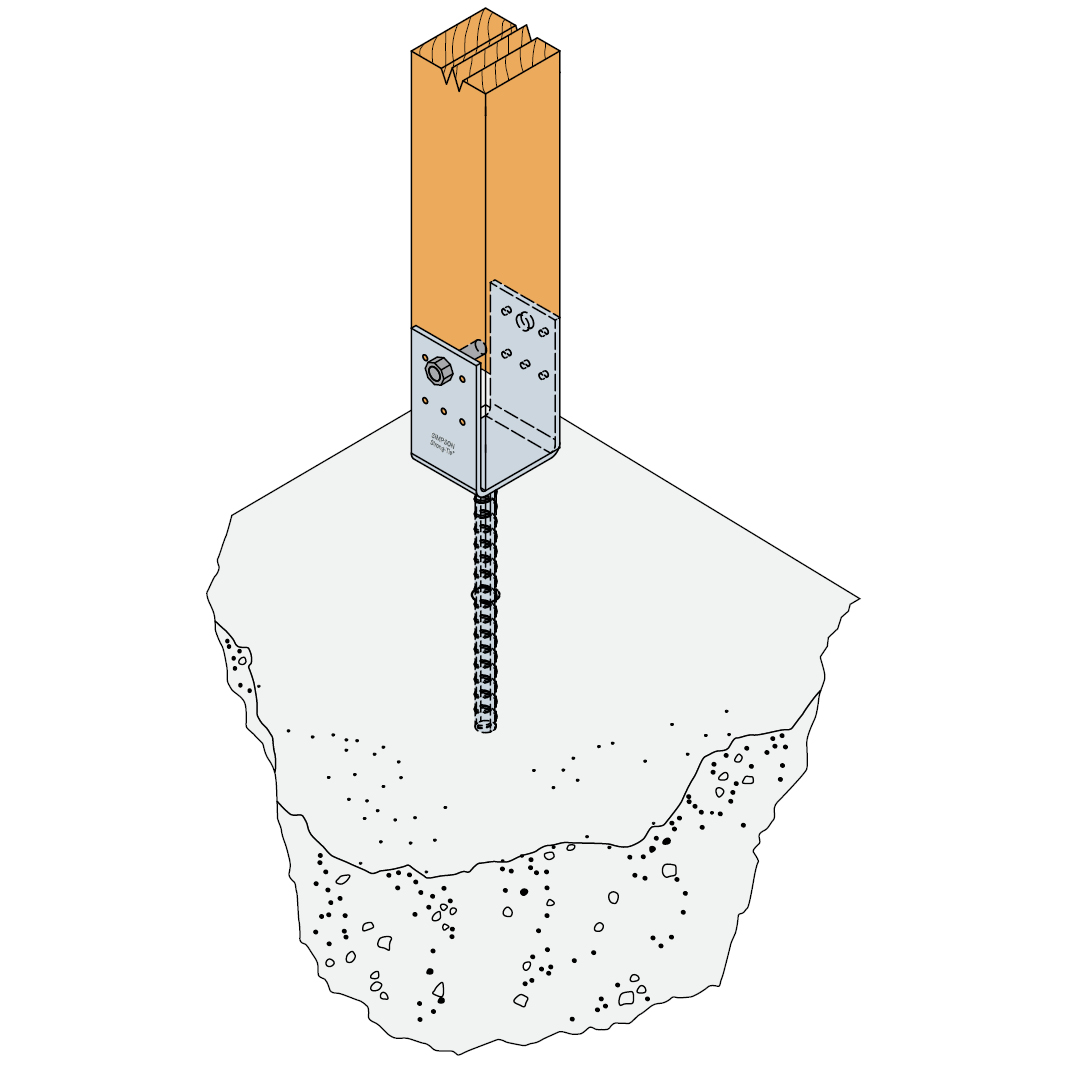

Sposób I

  1. Ustal pozycje podstawy słupa i zatop pręt w wyznaczony miejscu w świeżej mieszance betonowej.

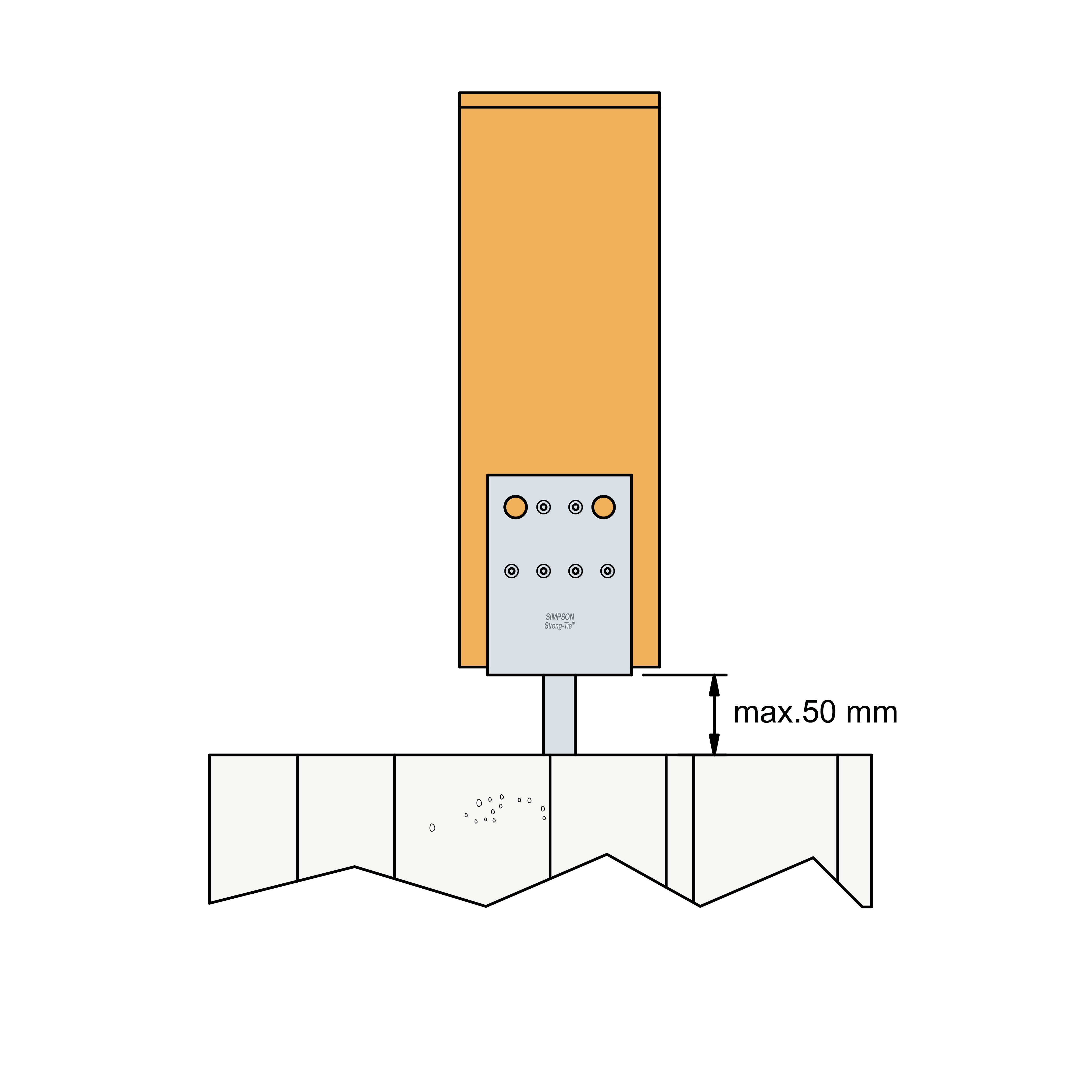

  2. Podstawa pozwala na maksymalnie 50 mm prześwit między fundamentem a słupem.
  3. Ustawić słup na podstawie i połączyć za pomocą gwoździ systemowych CNA.
  4. Dla wzmocnienia połączenie dodatkowo można wkręcić śruby ciesielskie Ø12.

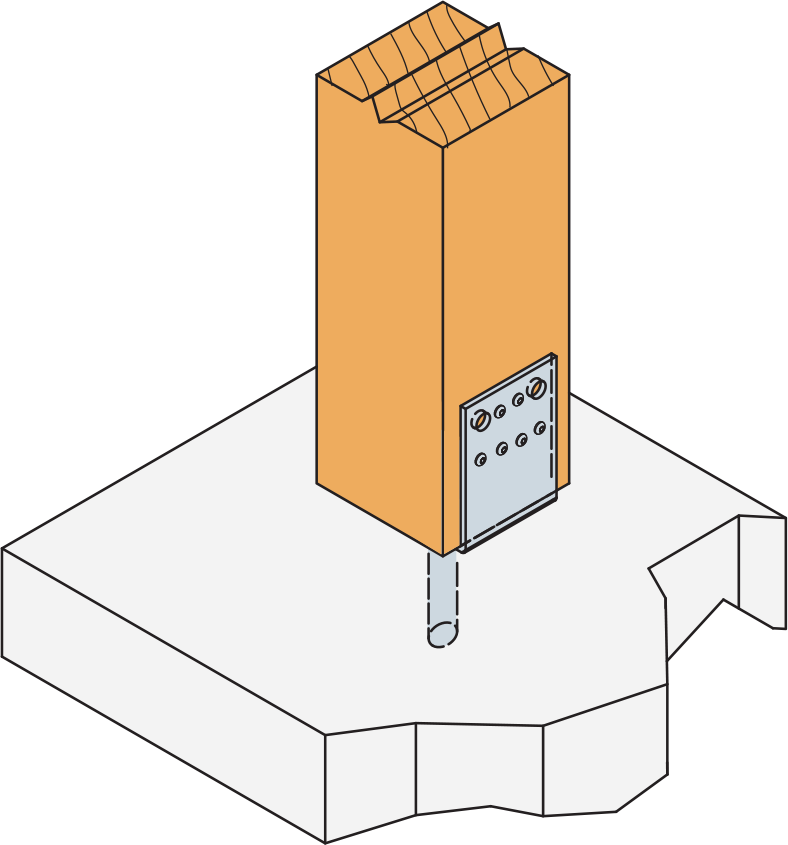

Sposób II

  1. Ustalić pozycje podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania.
  2. Wywierć otwory o wymaganej średnicy​.
  3. Usunąć zwierciny z wywierconych otworów.
  4. Użyć kotwy chemicznej mocując pręt w wywierconym otworze.
  5. Podstawa pozwala na maksymalnie 50 mm prześwit między fundamentem a słupem.
  6. Ustawić słup na podstawie i połączyć za pomocą gwoździ systemowych CNA.
  7. Dla wzmocnienia połączenie dodatkowo można wkręcić śruby ciesielskie Ø12.

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

Biblioteka CAD i BIM

2D
3D
3D Uproszczone
