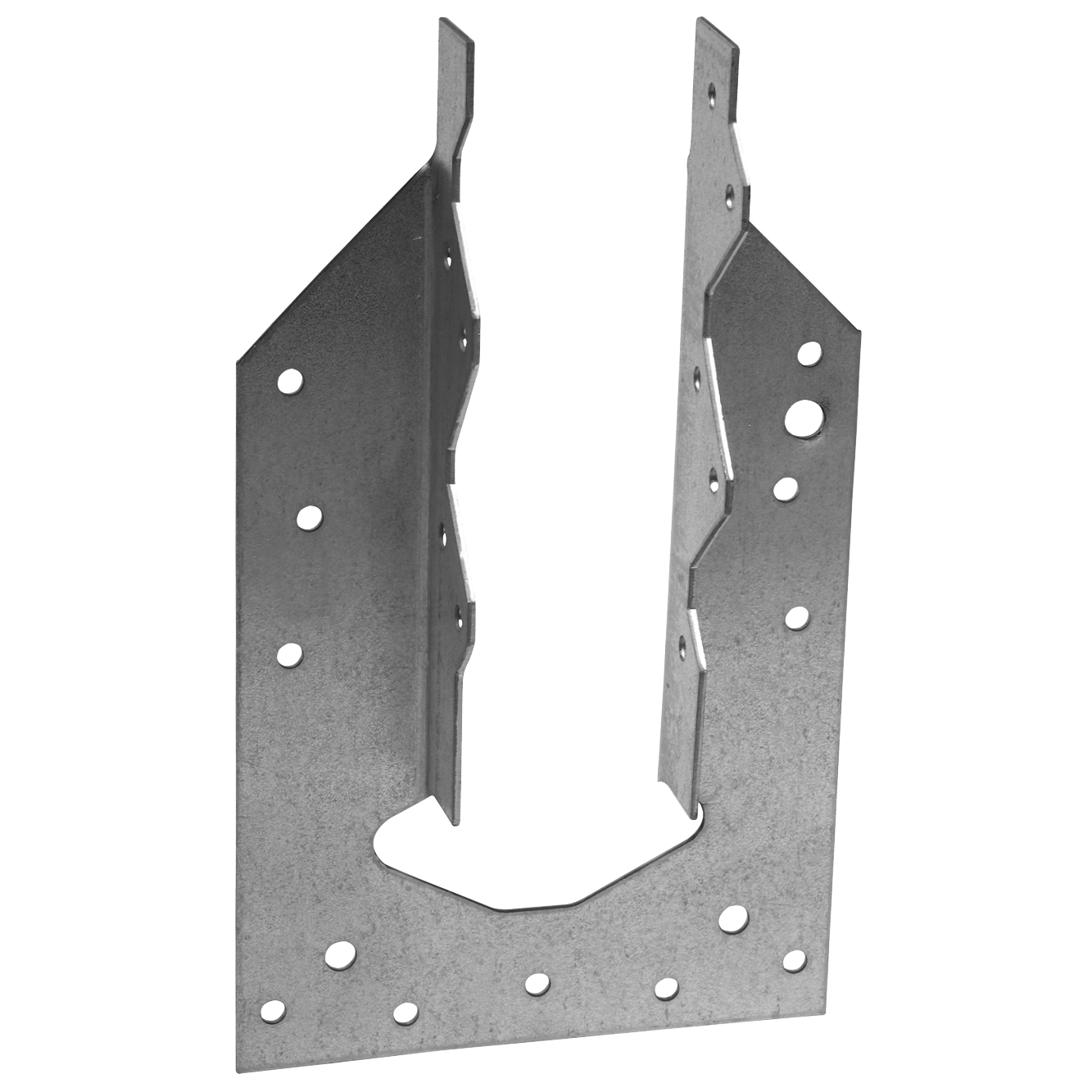

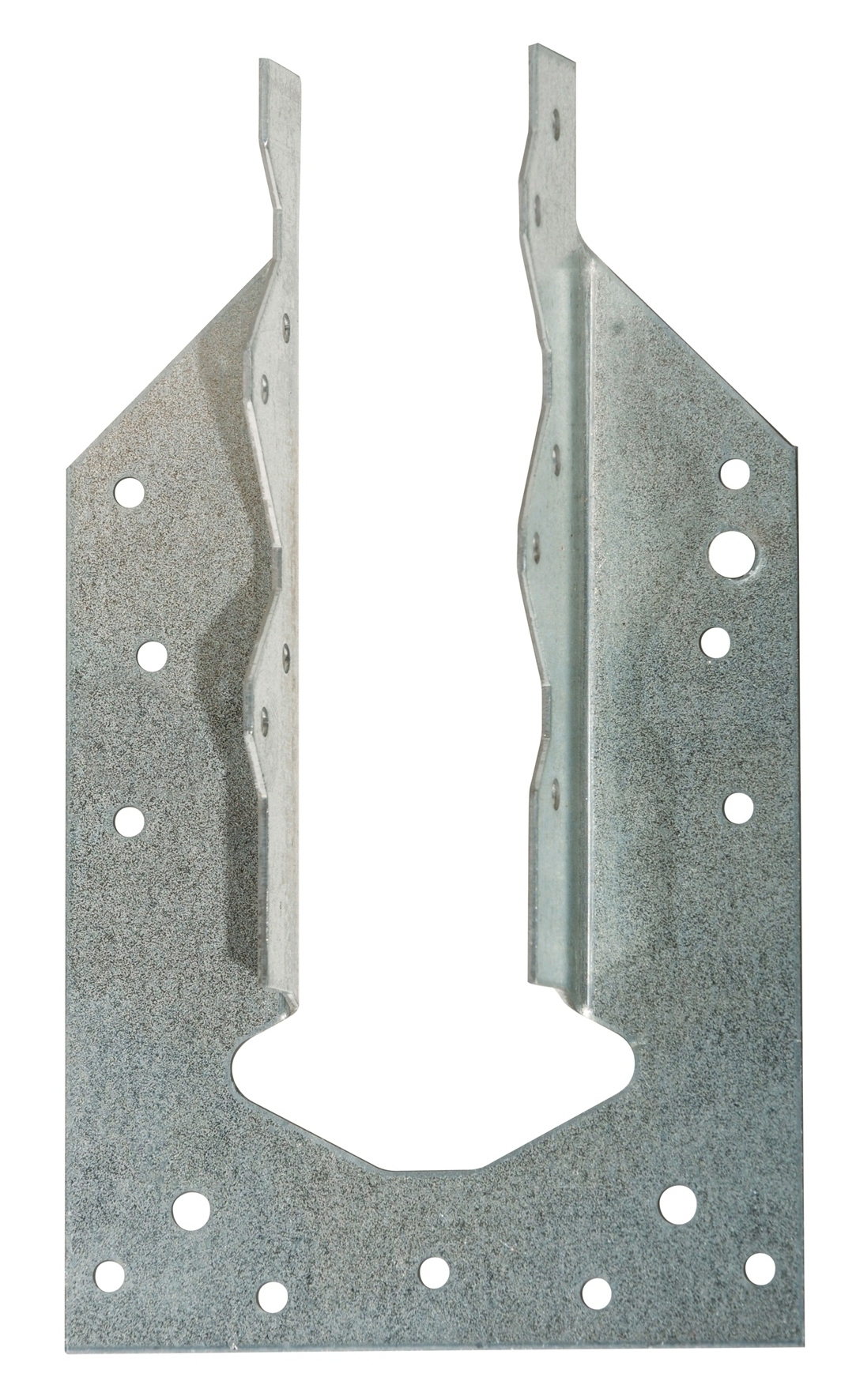

Klipsy PFP przeznaczony do montażu prefabrykowanych wiązarów dachowych z drewnianą murłatą. Klipsy wiązarowe dostosowane są do standardowych szerokości wiązarów.
Gatunek Stali:
S250GD
Grubość blachy 1,5 mm Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)
Zalety
Prosty montaż
Optymalny układ otworów ogranicza rozwarstwienie drewna
Mocne i trwałe połączenia
Obliczone statycznie
Zastosowanie
Połączenie
Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo. Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Stosowane

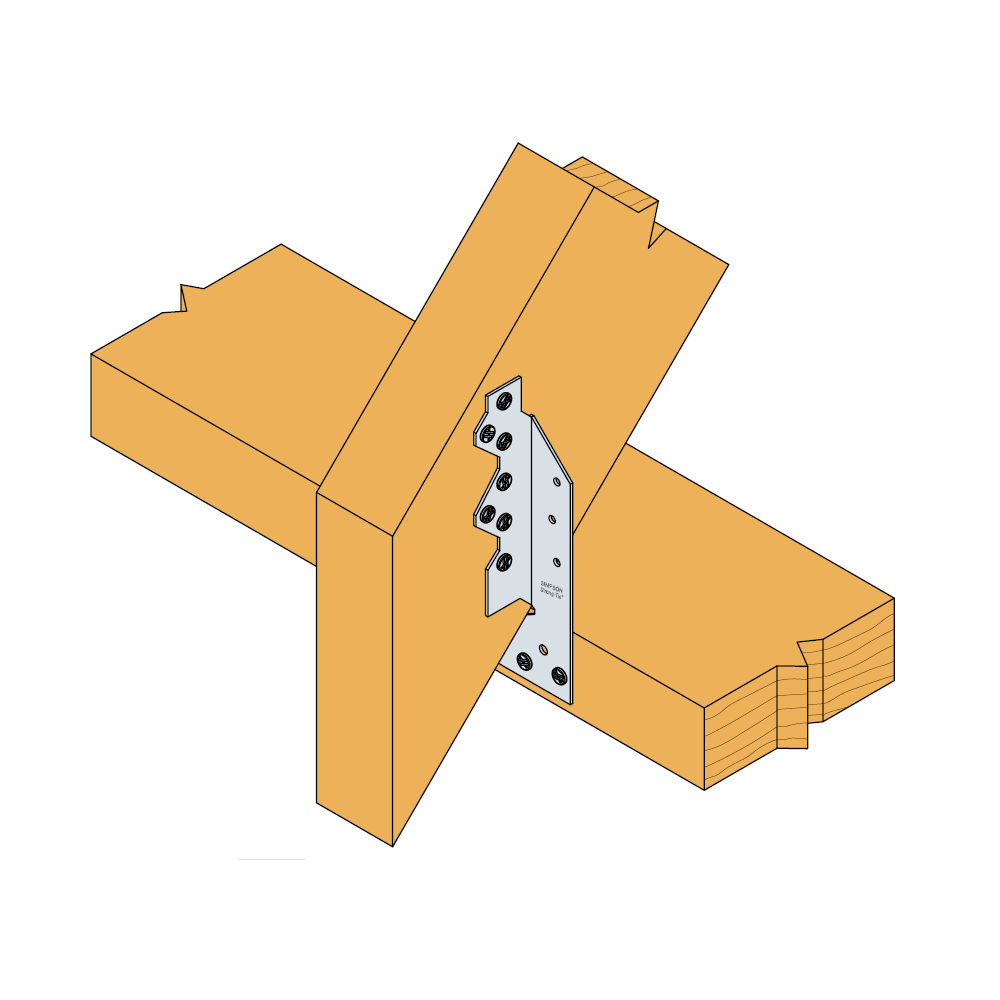

Stosowane jako połączenie prefabrykowanych wiązarów dachowych z drewnianą murłatą.

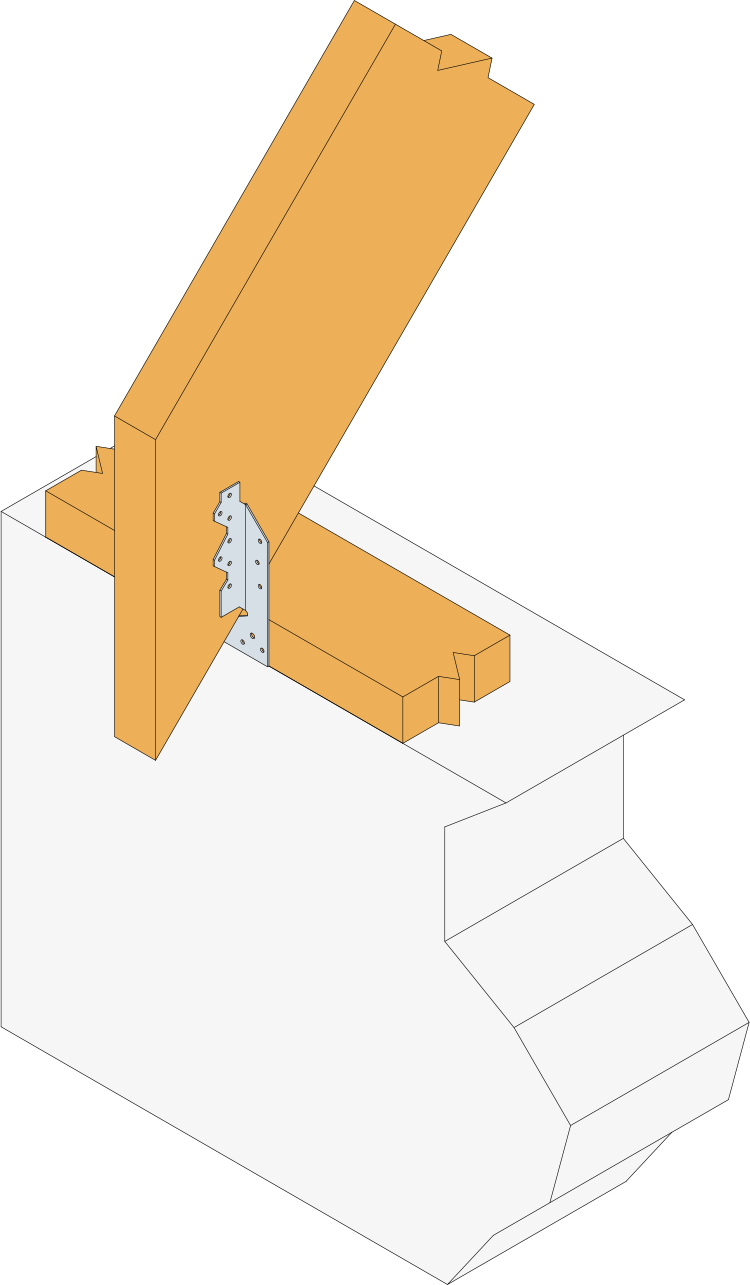

Montowane są od zewnętrznej strony murłaty lub oczepu. Wiązar wsuwany jest między dwie blachy pionowe. Dzięki klipsom PFP montaż wiązarów jest bardzo prosty i szybki.
Dane techniczne
Wymiary
Wymiary
Referencje
Wymiar [mm]
Otwory
Nośności charakterystyczne [F2] [kN]
A
B
C
D
E
t
Ø5
Liczba
PFP48
170
122
48
-
100
1.5
2
25
8.300000000000001
PFP36/170
170
122
36
-
100
1.5
-
9 + 6 + 5
-
PFP36/390
386
122
36
50
100
1.5
-
9 + 6 + 5 + 28
-
PFP48/170
170
122
48
-
100
1.5
3
25
8.300000000000001
PFP48/390
386
122
48
50
100
1.5
-
14 + 6 + 5 + 28
-

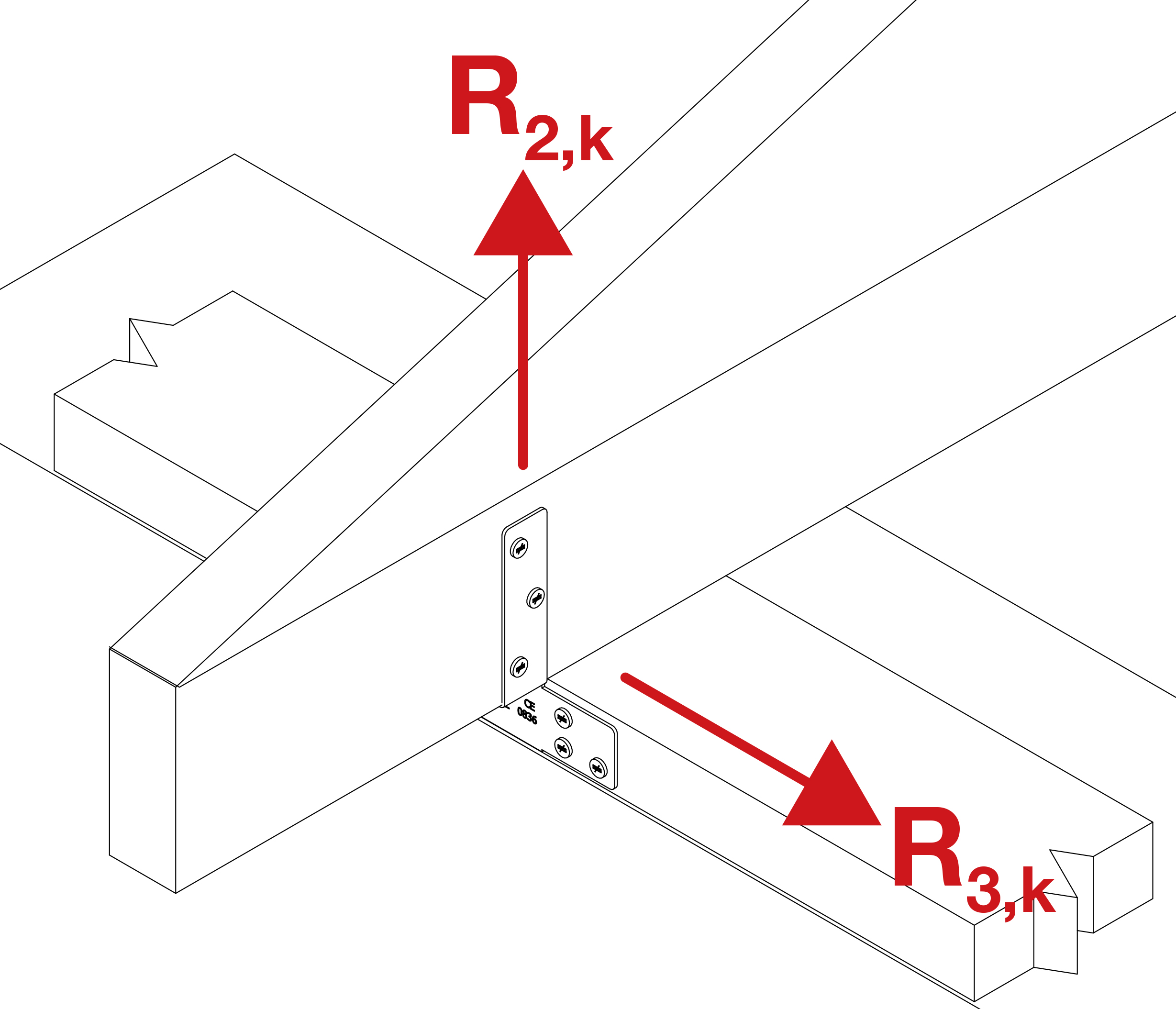

Nośności charakterystyczne
Referencje
Łączniki
Nosnosc chrakterystyczna, jedno złącze na połaczenie [R1,k] [kN]
Rodzaj
Liczba w dolnej części
Liczba w skrzydełkach
PFP48
-
-
-
-
PFP36/170
CNA3.1x22
3 - 4 - 5
2+2 - 2+2 - 3+3
2.3 - 3.1 - 3.9
PFP36/390
CNA3.1x22
3 - 4 - 5 - 12
2+2 - 2+2 - 3+3 - 6+6
2.3 - 3.1 - 3.9 - 9.3
PFP48/170
CNA3.1x40
3 - 4 - 5
2+2 - 2+2 - 3+3
4.2 - 5.6 - 7.1
PFP48/390
CNA3.1x40
3 - 4 - 5 - 12
2+2 - 2+2 - 3+3 - 6+6
4.2 - 5.6 - 7.1 - 16.9
Instalacja

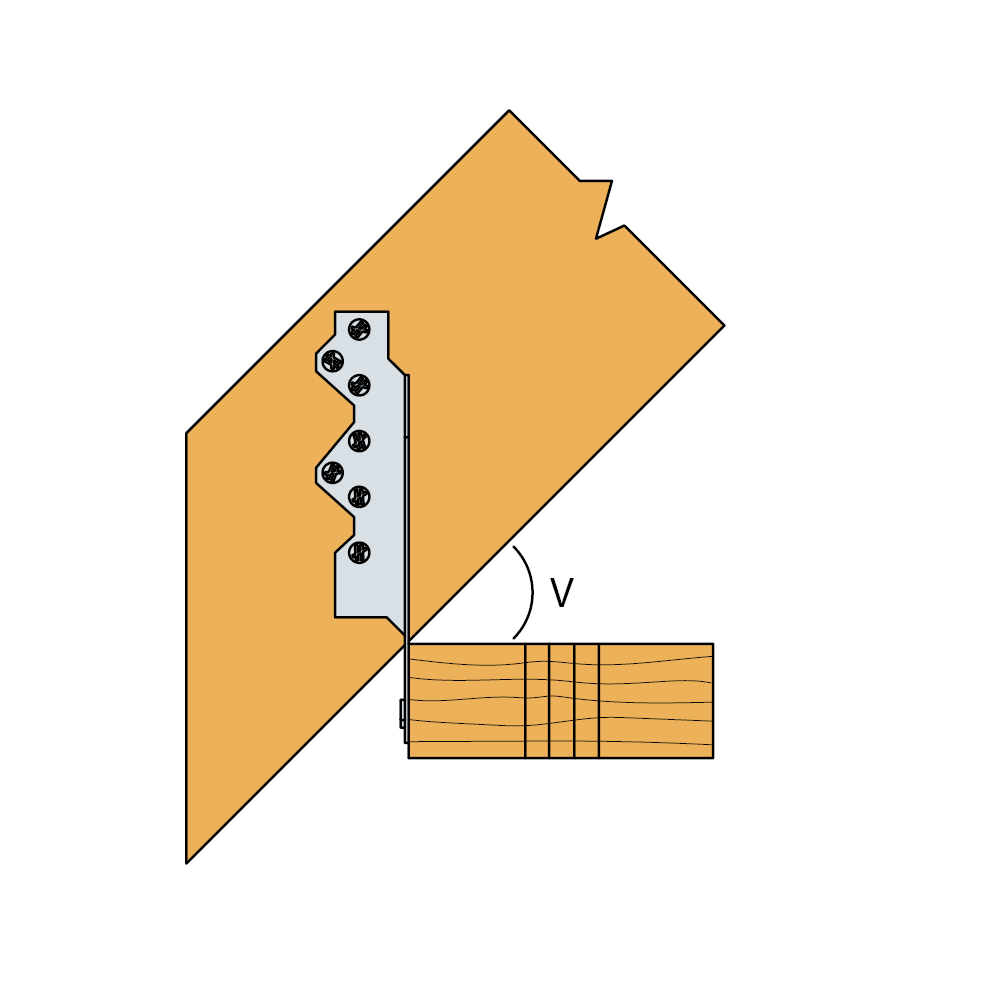

Montaż
Mocowanie
Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 3.1 x 40
