HE

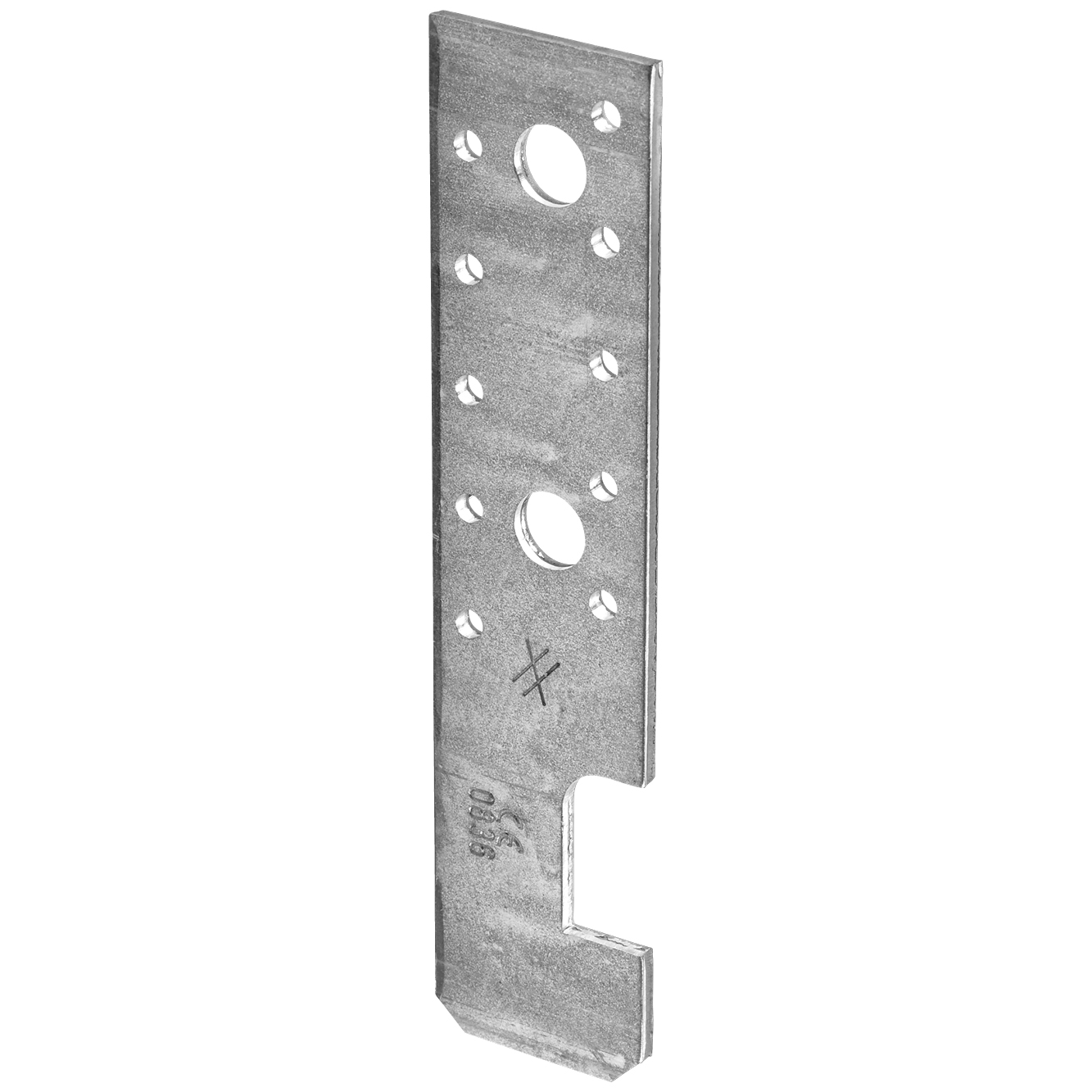

Kotwa belki stalowej

Kotwy HE  są przeznaczone do podwieszania stalowych dwuteowników do konstrukcji drewnianej lub odwrotnie - do mocowania belek drewnianych na wierzchu stalowego dwuteownika. Kotwy HE są popularnym rozwiązaniem przy montażu prefabrykowanych wiązarów dachowych do stalowych dwuteowników.

Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny 20µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Optymalny układ otworów ogranicza rozwarstwienie drewna
  • Mocne i trwałe połączenia
  • Obliczone statycznie
  • Eliminuje wiercenie w elementach stalowych


Zastosowanie

Połączenie

Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
belka stalowa

Stosowane

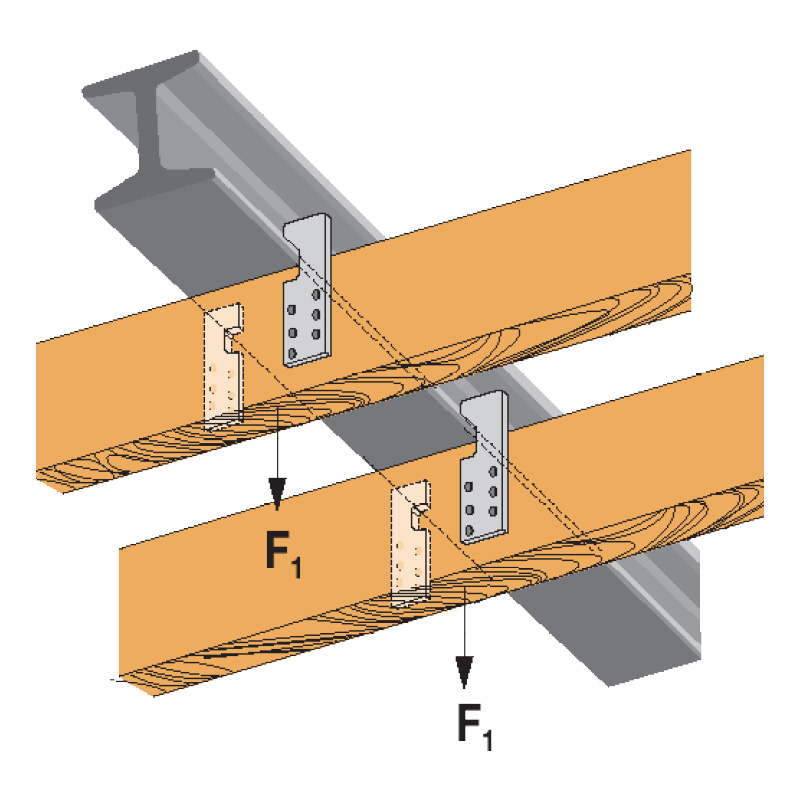

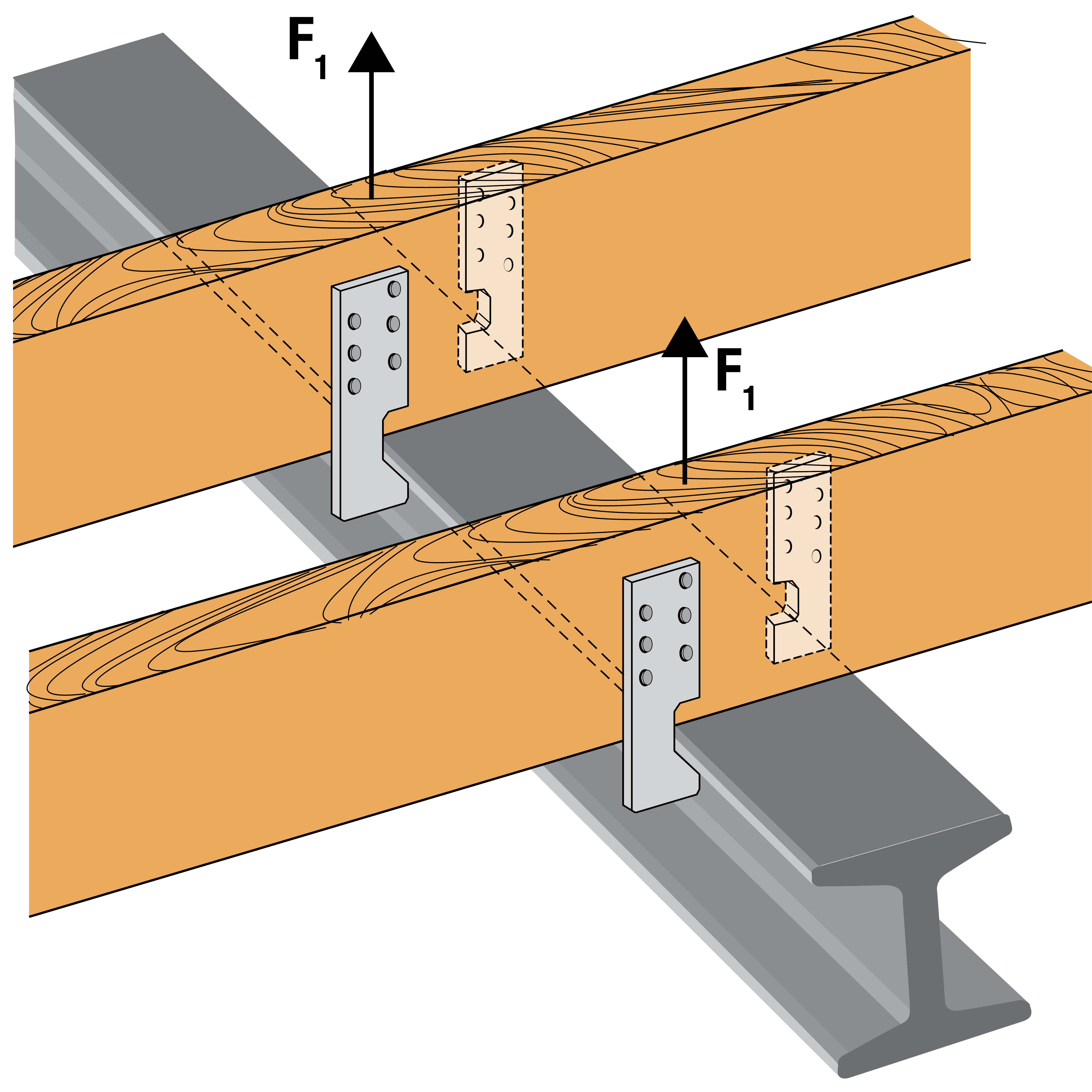

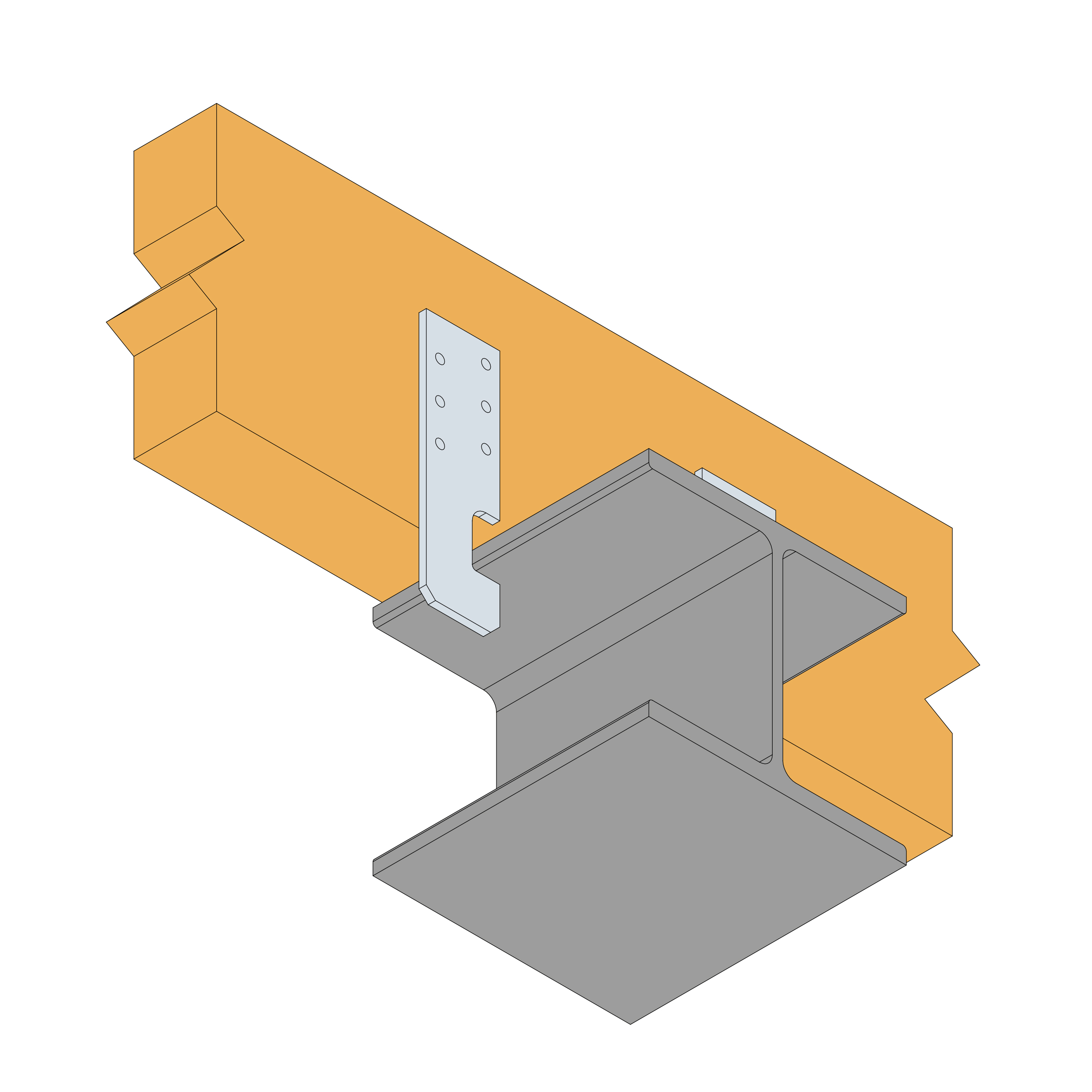

Do montażu prefabrykowanych wiązarów dachowych do stalowych dwuteowników. Podczas montażu należy pamiętać, że w połączeniu stosuje się 2 lub 4 złącza HE w zależności od wymaganej nośności. W przypadku stosowania 2 kotew HE należy je montować w układzie diagonalnym (po przekątnej).


Dane techniczne

Wymiary

Wymiary

Referencje Wymiar [mm] Otwory
A B C D t Ø5 Liczba
HE135 135 40 30 15 4 6 -
HE175 175 40 30 15 4 10 2

Nośności charakterystyczne

Referencje Dwa złącza na połączenie Nośnosć charakterystyczna R1,k (kN), mniejsza z *
Liczba [pr. beslag] Drewno Stal
CNA4,0x40
HE135 3 10.7 17
HE175 3 10.7 17

Nośności charakterystyczne

Referencje Dwa złącza na połączenie Nośnosć charakterystyczna R1,k (kN), mniejsza z *
Liczba [pr. beslag] Drewno Stal
CNA4,0x40
HE135 4 13.6 17
HE175 4 13.6 17

Nośności charakterystyczne

Referencje Dwa złącza na połączenie Nośnosć charakterystyczna R1,k (kN), mniejsza z *
Liczba [pr. beslag] Drewno Stal
CNA4,0x40
HE135 5 15.7 17
HE175 5 15.7 17

Nośności charakterystyczne

Referencje Dwa złącza na połączenie Nośnosć charakterystyczna R1,k (kN), mniejsza z *
Liczba [pr. beslag] Drewno Stal
CNA4,0x40
HE135 6 16.8 17
HE175 6 16.8 17

Nośności charakterystyczne

Referencje Dwa złącza na połączenie Nośnosć charakterystyczna R1,k (kN), mniejsza z *
Liczba [pr. beslag] Drewno Stal
CNA4,0x40
HE175 7 21.8 17

Nośności charakterystyczne

Referencje Dwa złącza na połączenie Nośnosć charakterystyczna R1,k (kN), mniejsza z *
Liczba [pr. beslag] Drewno Stal
CNA4,0x40
HE175 8 23.6 17

Nośności charakterystyczne

Referencje Dwa złącza na połączenie Nośnosć charakterystyczna R1,k (kN), mniejsza z *
Liczba [pr. beslag] Drewno Stal
CNA4,0x40
HE175 9 28.6 17

Nośności charakterystyczne

Referencje Dwa złącza na połączenie Nośnosć charakterystyczna R1,k (kN), mniejsza z *
Liczba [pr. beslag] Drewno Stal
CNA4,0x40
HE175 10 30.7 17

* Nosnosc charakterystyczna dla połaczenia jest mniejsza z wartosci dla drewna lub stali.

Nośności

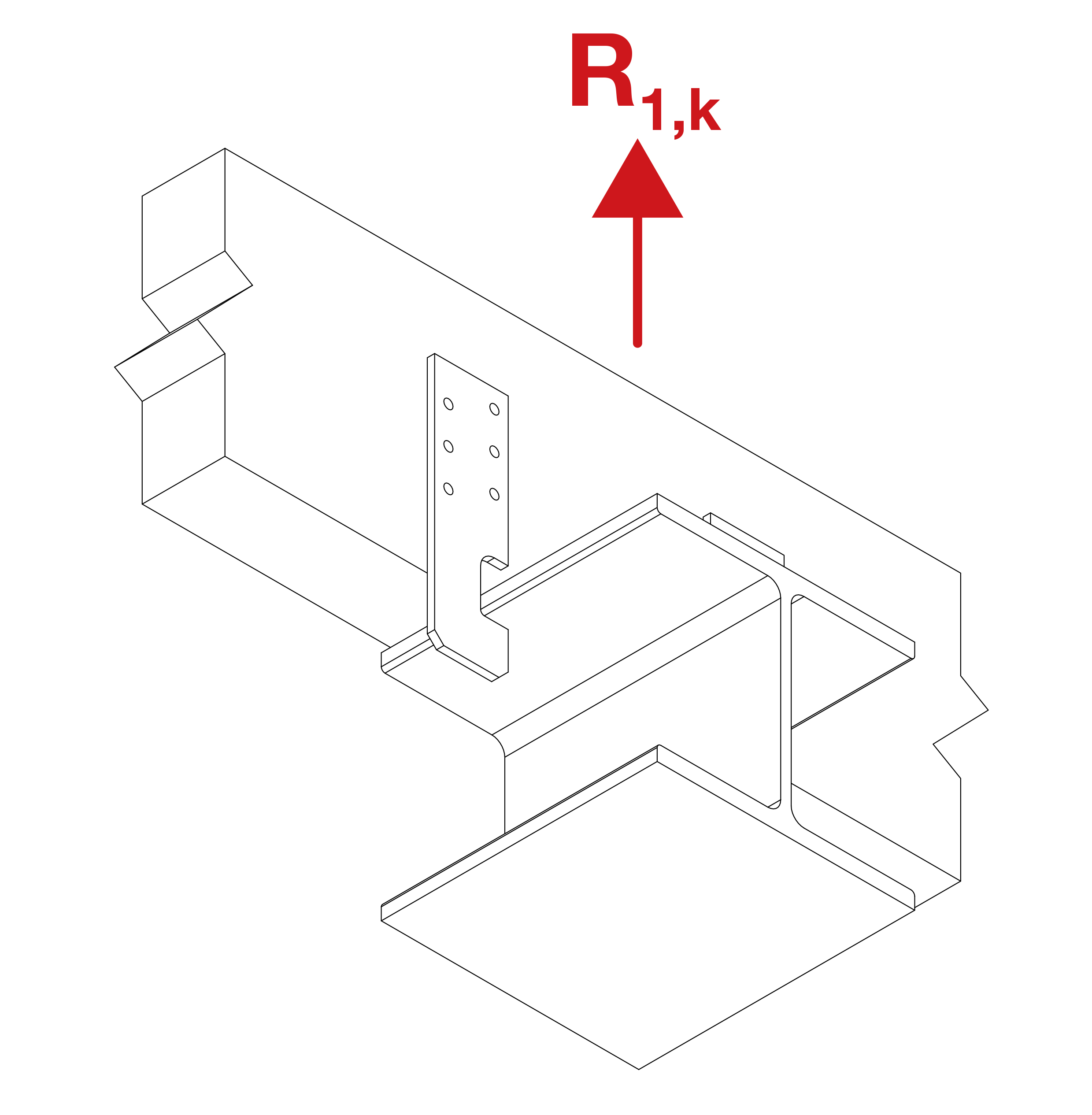

Referencje Nośnosc charakterystyczna R1,k [kN]
CNA4,0x40:
n = 3 n = 4 n = 5 n = 6 n = 7 n = 8 n = 9 n = 10
HE135 min (17/kmod ; 10.7) min (17/kmod ; 13.6) min (17/kmod ; 15.7) min (17/kmod ; 16.8) - - - -
HE175 min (17/kmod ; 10.7) min (17/kmod ; 13.6) min (17/kmod ; 15.7) min (17/kmod ; 16.8) min (17/kmod ; 21.8) min (17/kmod ; 23.6) min (17/kmod ; 28.6) min (17/kmod ; 30.7)

n = qty of fasteners

Instalacja

Montaż

Mocowanie

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA CSA
3,1 x 40 4,0 x 30
4,0 x 35 5,0 x 35
4,0 x 40 5,0 x 35
4,0 x 50 5,0 x 40
4,0 x 60 5,0 x 40
4,0 x 75 5,0 x 50
4,0 x 100 5,0 x 50
