AE

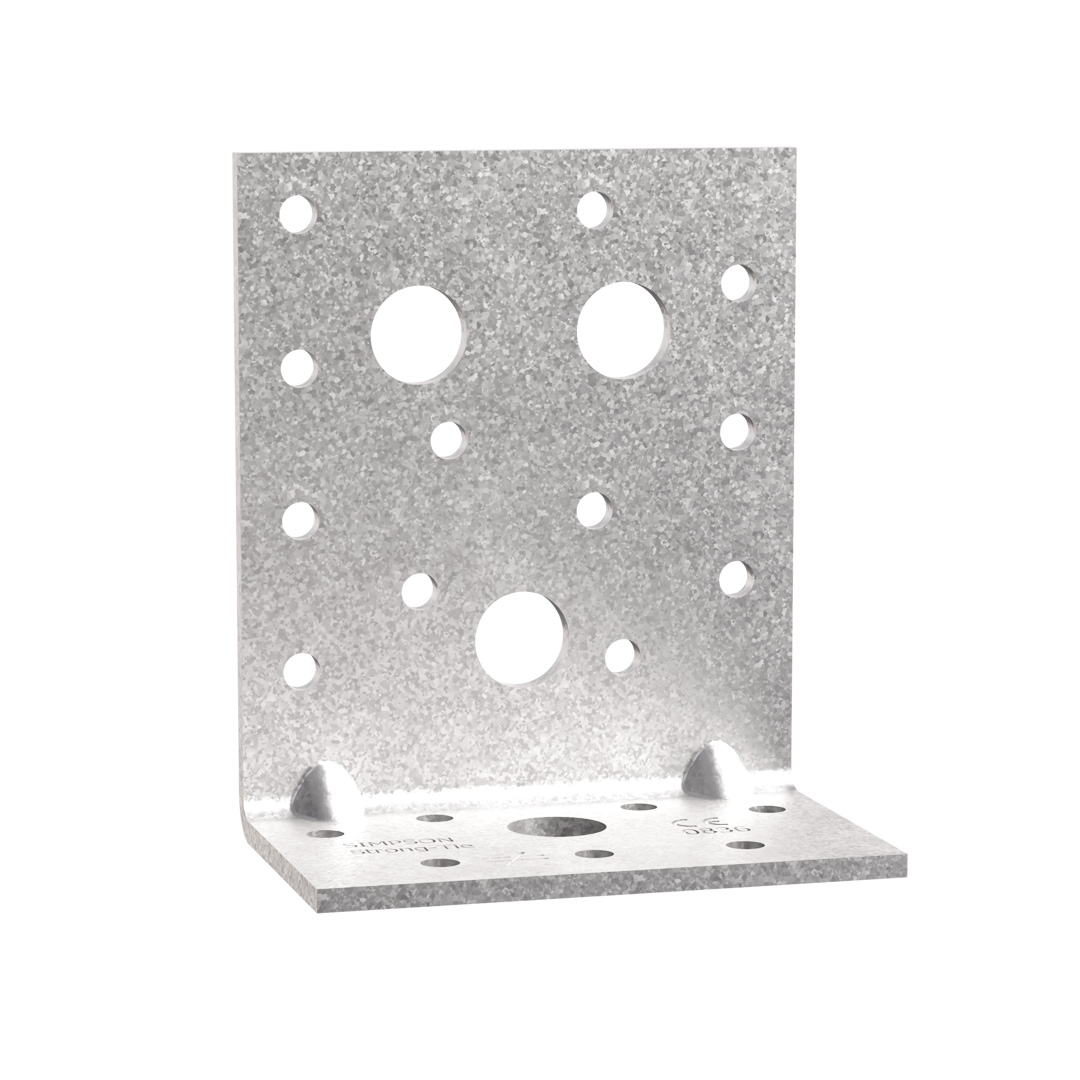

Złącze kątowe

Złącza kątowe typ AE należą do grupy złączy, które pozwalają przenieść większość kombinacji obciążeń w typowych konstrukcjach drewnianych w połączeniu z betonem. Kątowniki AE w połączeniu z betonem uzyskują bardzo duże nośności, także dzięki zastosowaniu grubych podkładek US40/40/10G.

Oznaczenie CE
Oznaczenie CE
ETA
ETA
Nowość
Nowość
EPD
EPD
Klasa użytkowania 2
Klasa użytkowania 2
Środowisko wewnętrzne
Środowisko wewnętrzne
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira
Oprogramowanie Connector Selector
Oprogramowanie Connector Selector

Szczegóły produktu

Właściwości

Material

  • Gatunek Stali: Stal S250GD
  • Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Obliczone statycznie
  • Mocne i trwałe połączenia
  • Gwoździowanie pełne lub częściowe
  • Możliwość mocowania do drewna i betony
  • Prosty montaż

Zastosowanie

Połączenie

  • Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
  • Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

  • Połączenia krokwi z murłatą lub betonowym wieńcem.​

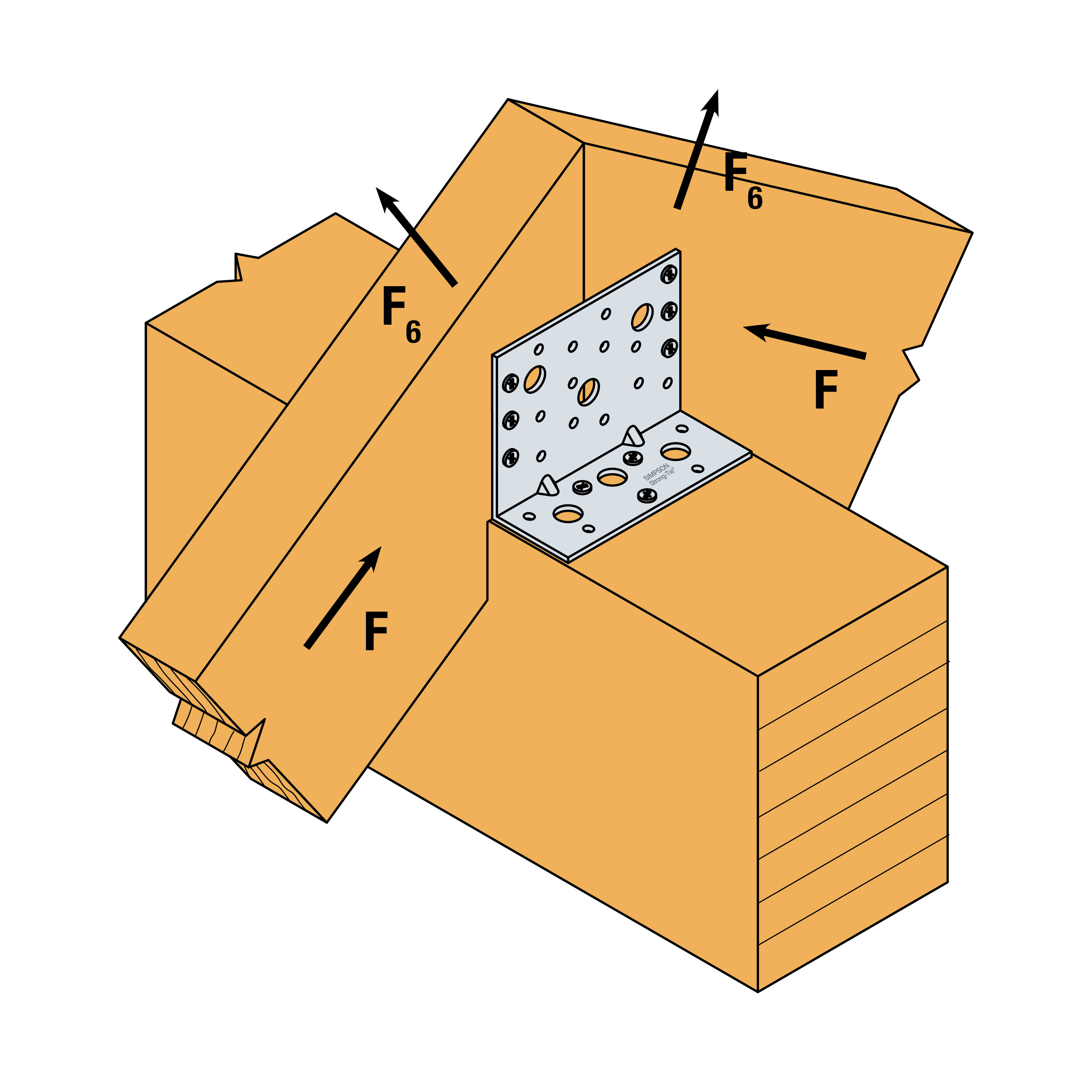

  • Połączenie słupa drewnianego z belką lub betonem.
  • Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjnyWymiary
OtherWymiary złącza[mm]Otwory ramię A[mm]Otwory ramię B[mm]
Ilość w opk.Waga[kg]A[mm]B[mm]C[mm]Grubość[mm]OkrągłeOkrągłe
Ø5[mm]Ø13Ø5[mm]Ø13[mm]

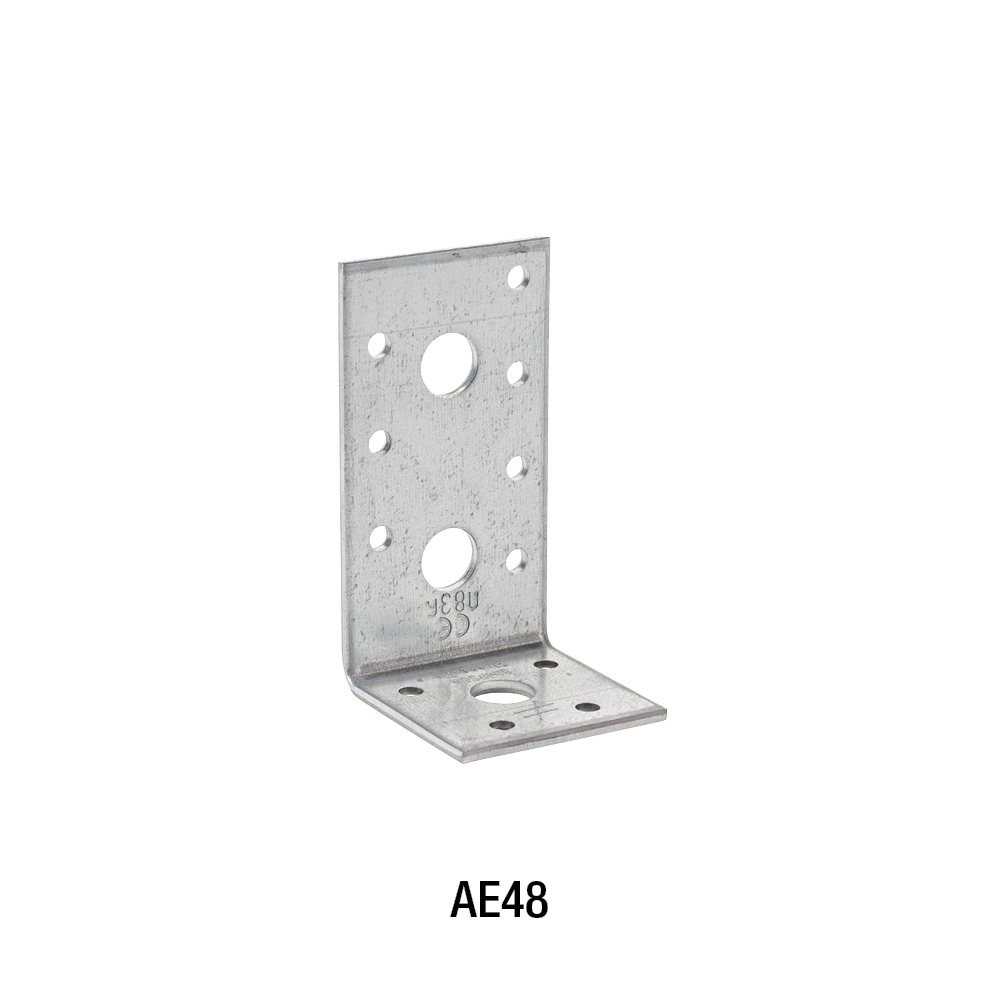

AE48100.00.1390484837241

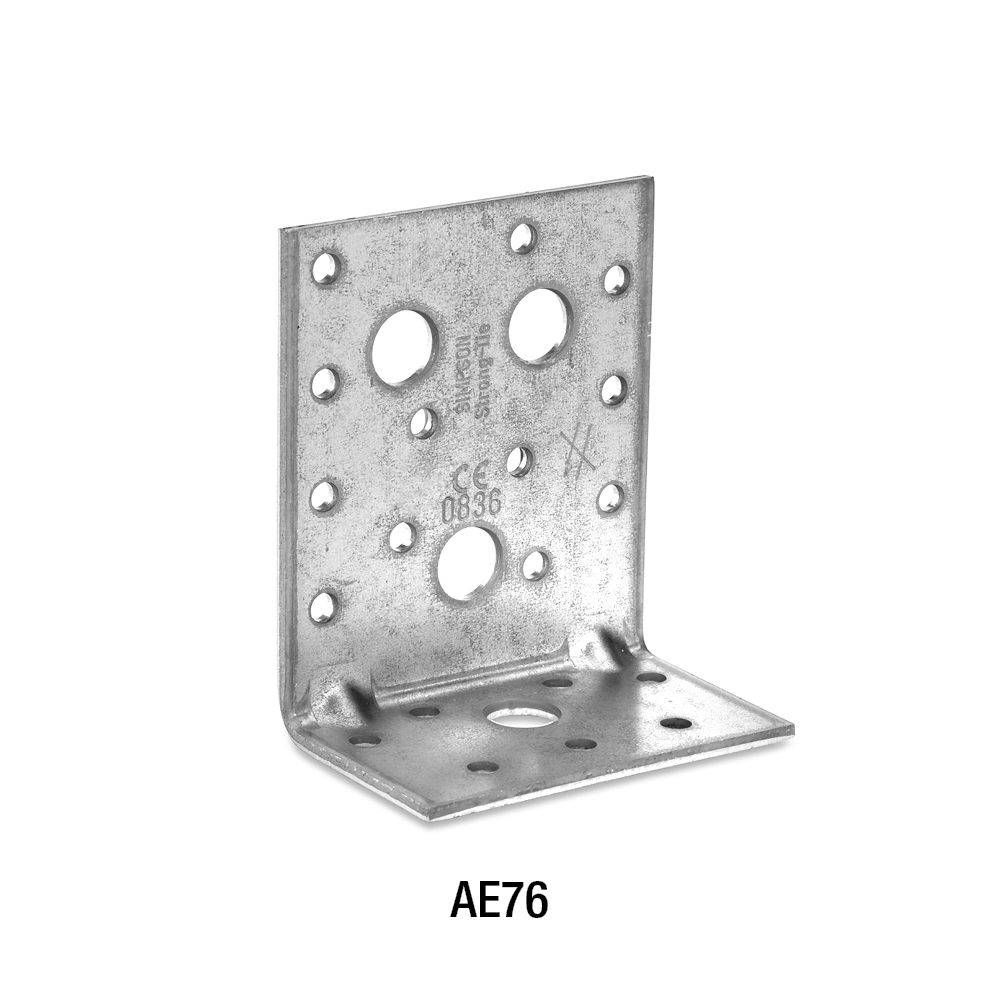

AE76100.00.21904876312371

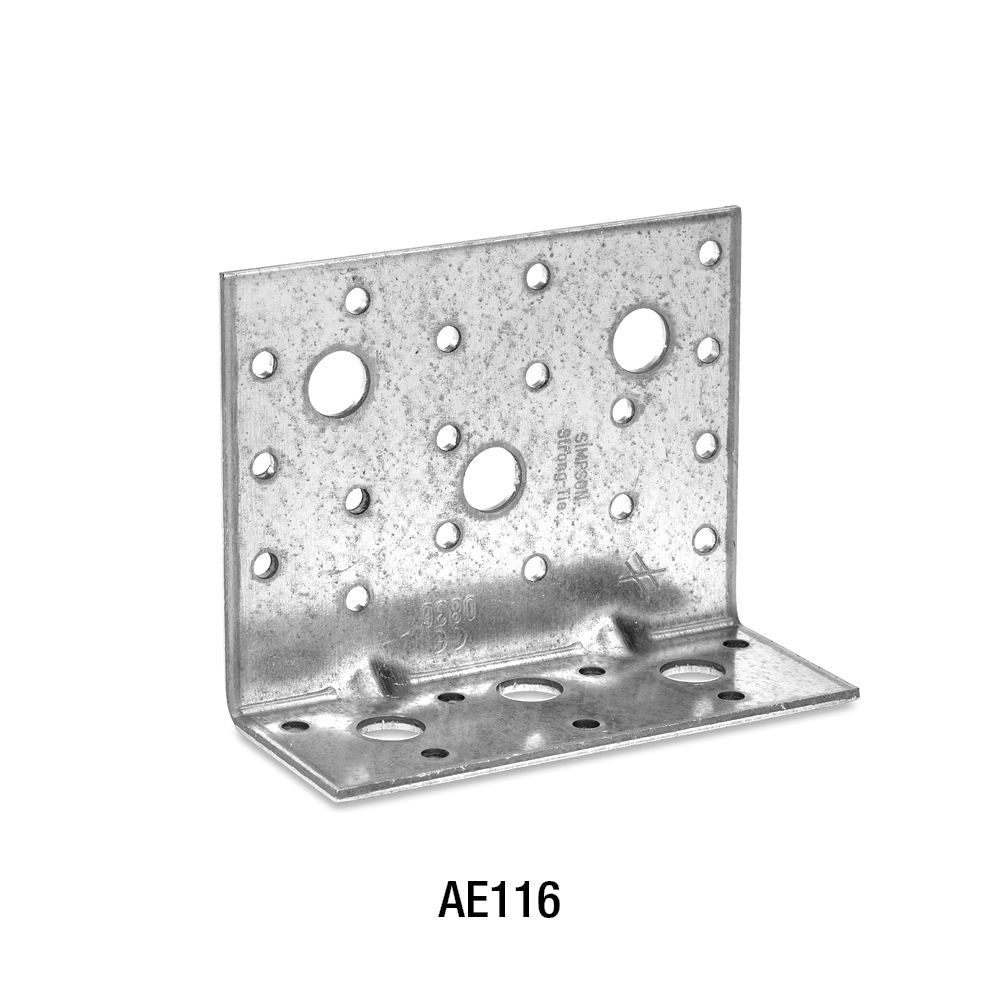

AE11650.00.349048116318373

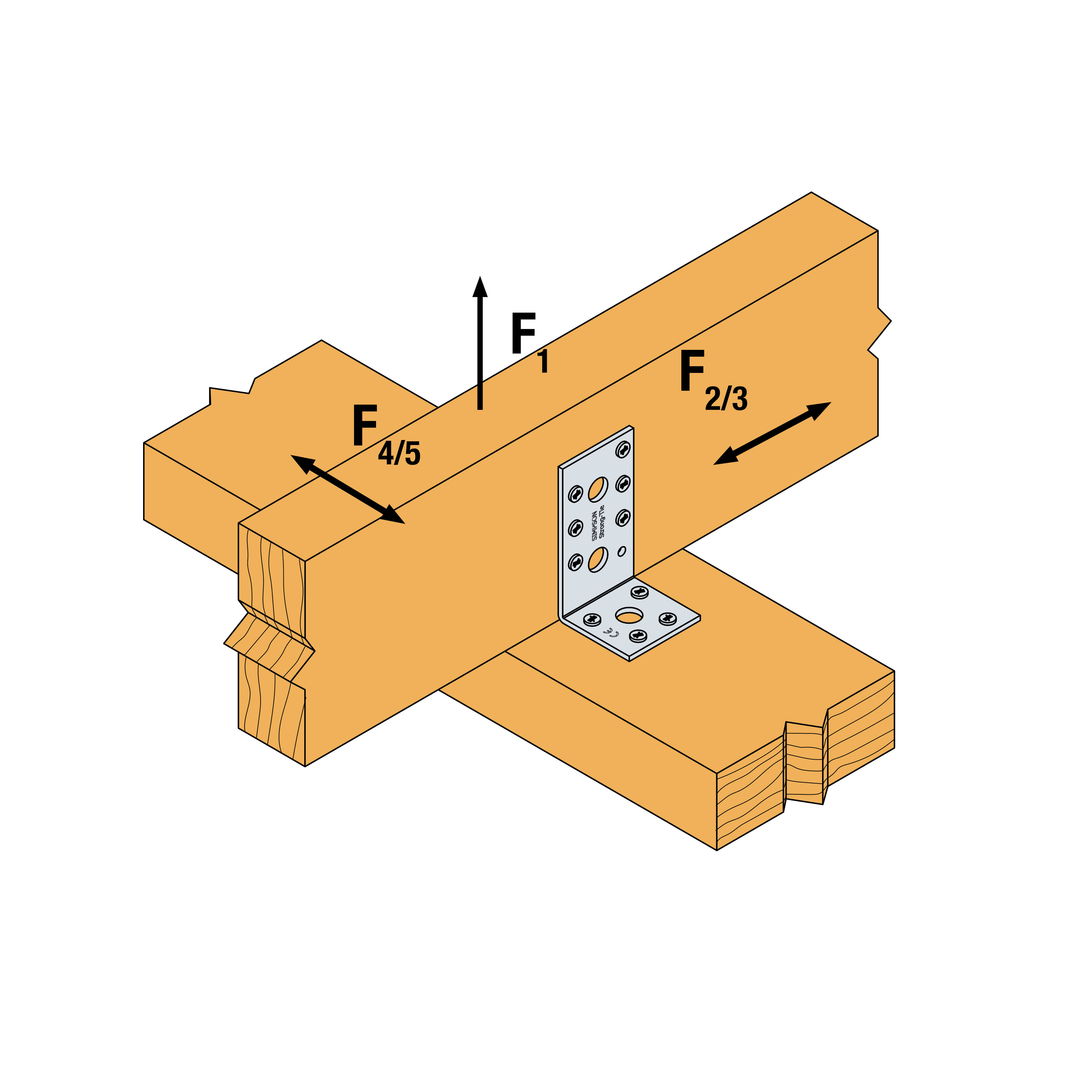

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie pełne

Wymiary

Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka / belka - gwoździowanie pełne
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
Ramię ARamię BR₁,ₖR₂,ₖ=R₃,ₖ[kN]R4/5,k
szt.szt.CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x40CNA4.0x50CNA4.0x60
AE486433.84.944.961.3/kmod^0.251.7/kmod^0.252.0/kmod^0.25
AE76975.97.79.811.613.415.72.9/kmod^0.253.6/kmod^0.254.2/kmod^0.25
AE1161275.97.79.816.520233.2/kmod^0.254/kmod^0.254.7/kmod^0.25

1) R4 / 5 jest zdefiniowane dla szerokości belki  b = 75 mm i mimośrodzie e = 130 mm.
Nośność należy do grupy obciążeń o współczynniku modyfikacji kmod.

Jeżeli łączony element drewniany nie jest skręcany dla połączeń za pomocą jednego złącza można przyjąć wartości połowiczne z tabeli.
Jeżeli płatew jest skręcana i dla sił F4 i F5  są inne odległości b i e to dalsze informacji można uzyskać w ETA-06/0106.
* Dla wyższych nośności F2 / F3, oraz kombinacji obciążeń i innych wzorów gwoździowania, patrz ETA-06/0106.

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie częściowe

Wymiary

Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka - belka / gwoździowanie częściowe
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
Ramię ARamię BR₁,ₖR₂,ₖ=R₃,ₖR4,k = R5,k(1)
szt.szt.CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x40CNA4.0x50CNA4.0x60
AE484.04.02.93.84.93.94.75.41.3/kmod^0.251.7/kmod^0.252.0/kmod^0.25
AE767.07.05.87.79.89.511.413.12.9/kmod^0.253.6/kmod^0.254.2/kmod^0.25
AE1168.07.05.87.79.813.816.919.43.2/kmod^0.254/kmod^0.254.7/kmod^0.25

1) R4 / 5 jest zdefiniowane dla szerokości belki  b = 75 mm i mimośrodzie e = 130 mm.
Nośność należy do grupy obciążeń o współczynniku modyfikacji kmod.

Jeżeli łączony element drewniany nie jest skręcany dla połączeń za pomocą jednego złącza można przyjąć wartości połowiczne z tabeli.
Jeżeli płatew jest skręcana i dla sił F4 i F5  są inne odległości b i e to dalsze informacji można uzyskać w ETA-06/0106.
* Dla wyższych nośności F2 / F3, oraz kombinacji obciążeń i innych wzorów gwoździowania, patrz ETA-06/0106.

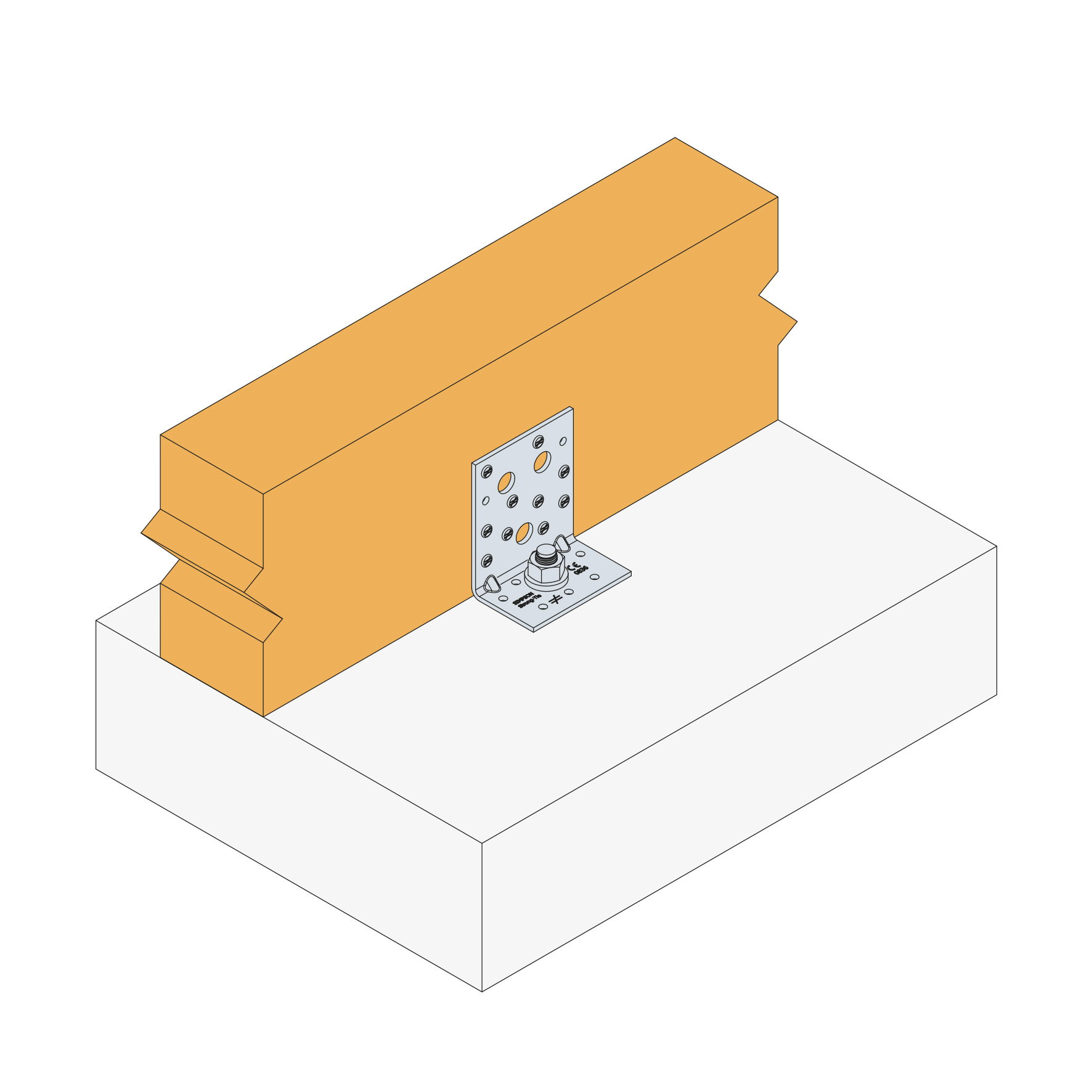

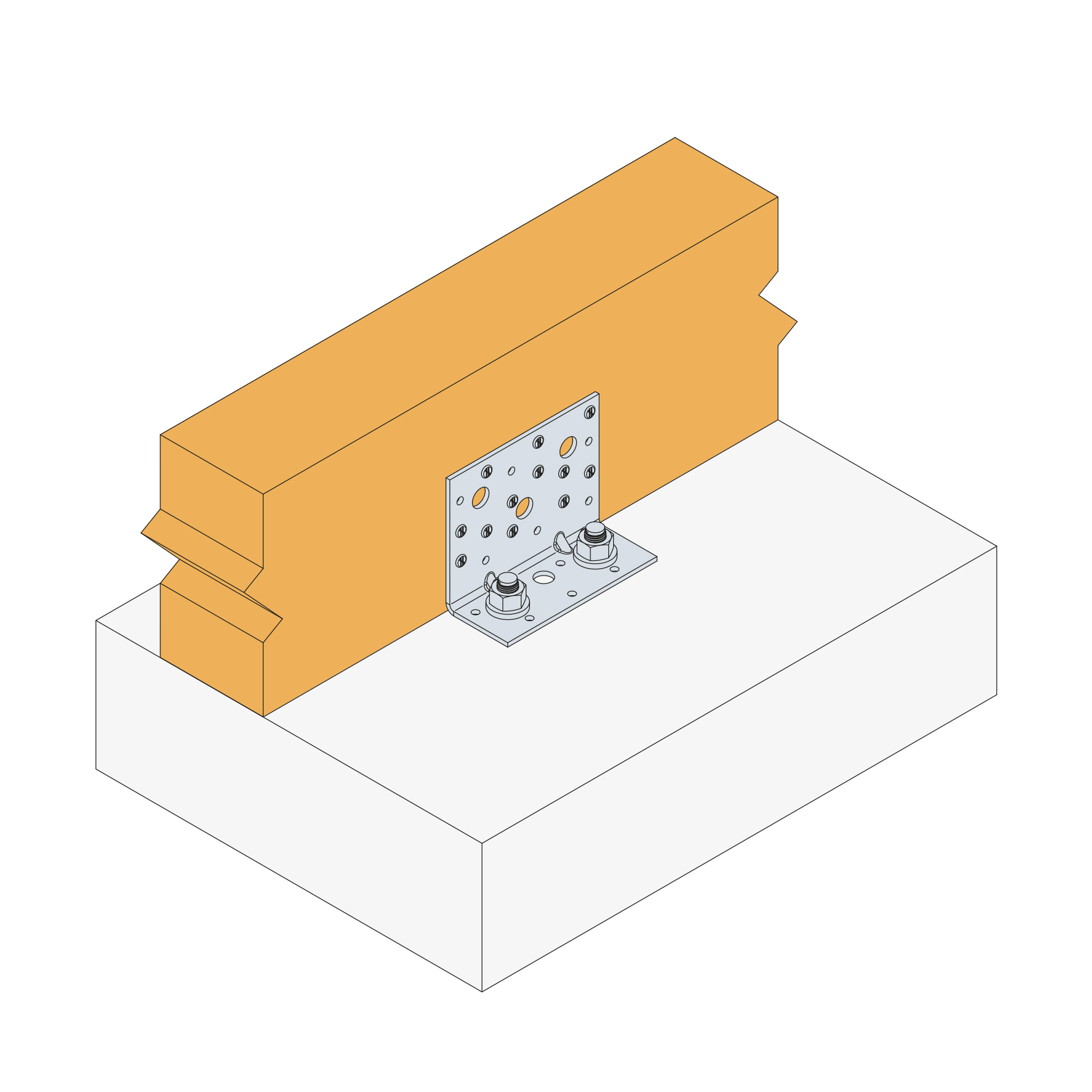

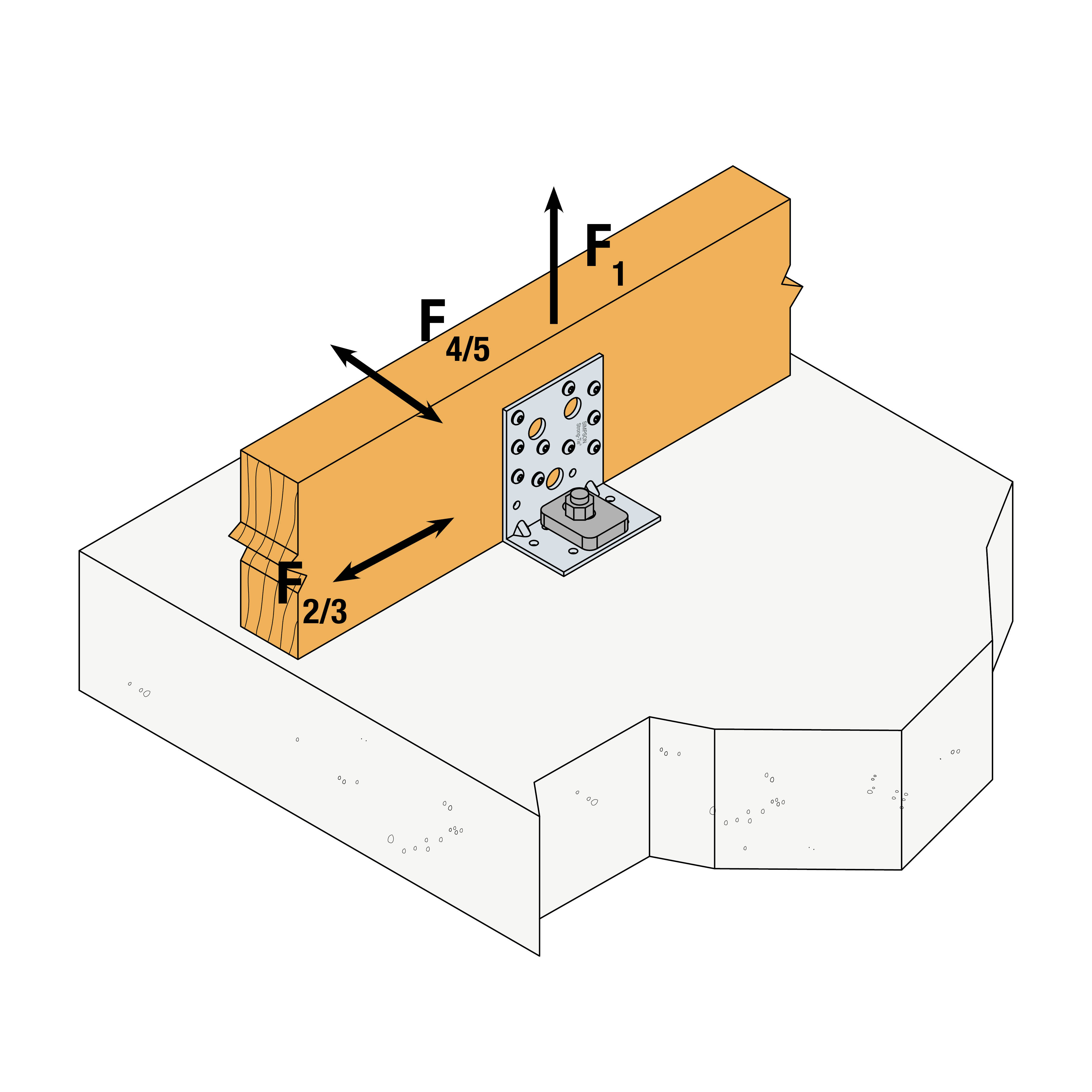

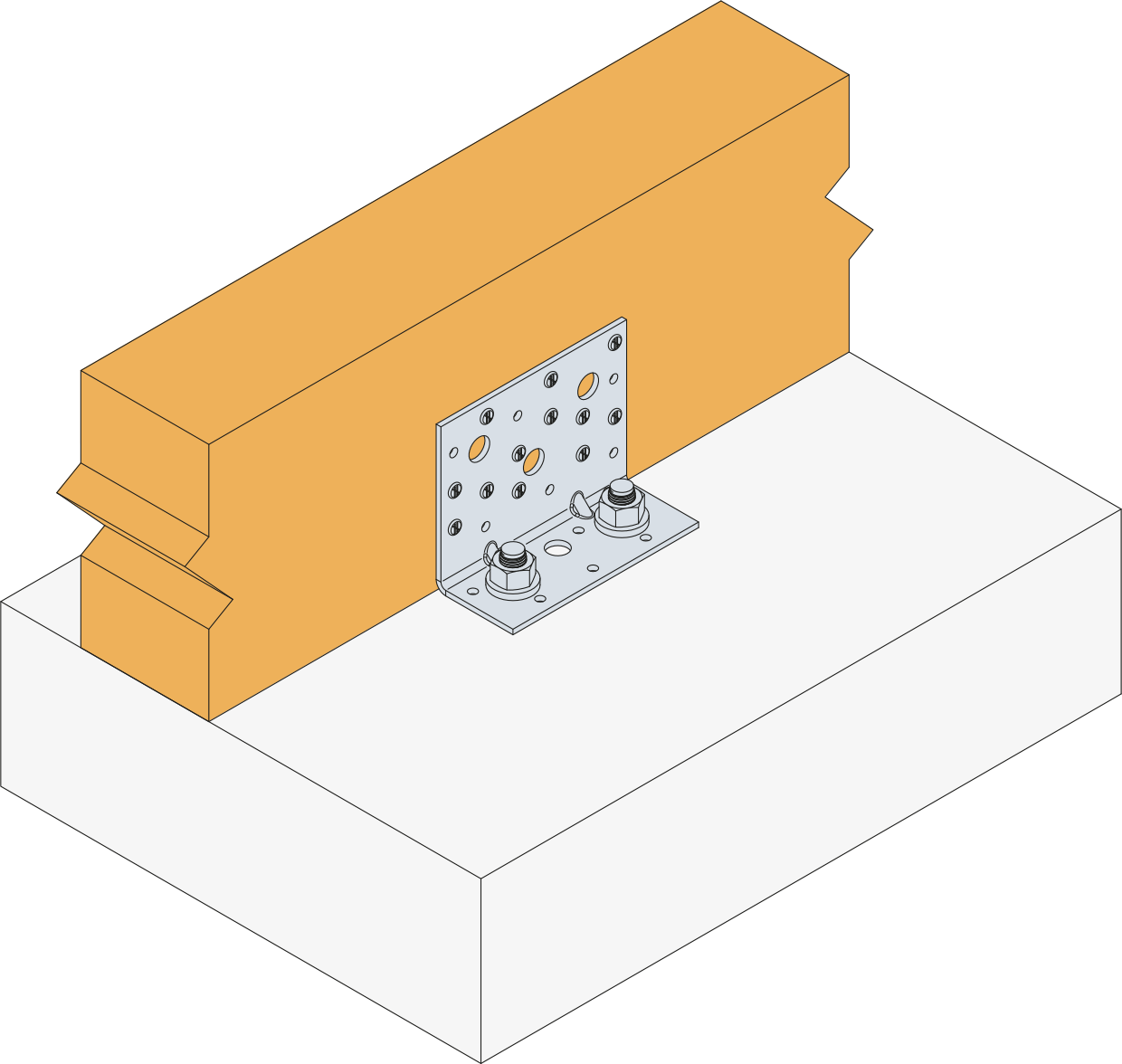

Połączenie belka / beton - Para kątowników w połączeniu

Wymiary

Numer referencyjnyAngle bracket capacity
Nośności dla połączenia belka - beton
ŁącznikiNośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
Ramię ARamię BR₁,ₖR₂,ₖ=R₃,ₖR4/5,k
szt.Typszt.TypCNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x40CNA4.0x50CNA4.0x60
AE486CNA*1M12min: 14.9 ; 12.6/kmod12.6/kmod12.6/kmod2.13.23.5min: 5.2 ; 4.2/kmod^0.7-4.2/kmod^0.7
AE769CNA*1M12min: 22.7 ; 16.8/kmod16.8/kmod16.8/kmod7.510.311.2min: 8.5 ; 6.1/kmod-6.1 / kmod
AE11612CNA*2M1225.1min: 33.3 ; 28.1/kmodmin: 38.1 ; 28.1/kmod25.825.527.79,1 / kmod^0.2-min: 14 ; 10/kmod

1) R4 / 5 jest zdefiniowane dla szerokości belki  b = 75 mm i mimośrodzie e = 130 mm.
Nośność należy do grupy obciążeń o współczynniku modyfikacji kmod.

Charakterystyczna wytrzymałość kotwy musi wynosić co najmniej 15,3 kN zarówno dla siły wyrywającej, jak i siły ścinającej.
Wartość nośność musi być proporcjonalnie zmniejszona, jeśli nośności śruby jest mniej niż 15,3 kN.

Jeżeli łączony element drewniany nie jest skręcany dla połączeń za pomocą jednego złącza można przyjąć wartości połowiczne z tabeli.
Jeżeli płatew jest skręcana i dla sił F4 i F5  są inne odległości b i e to dalsze informacji można uzyskać w ETA-06/0106.
* Dla wyższych nośności F2 / F3, oraz kombinacji obciążeń i innych wzorów gwoździowania, patrz ETA-06/0106.

Instalacja

Montaż

Mocowanie

  • Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.
  • Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS M10.
  • Do uzyskania deklarowanej nośności, niezbędne jest zastosowanie dodatkowych podkładek rozkładających siłę na całą powierzchnię ramienia dolnego kątownika. Rekomendowane jest zastosowanie podkładki US60/60/6.
