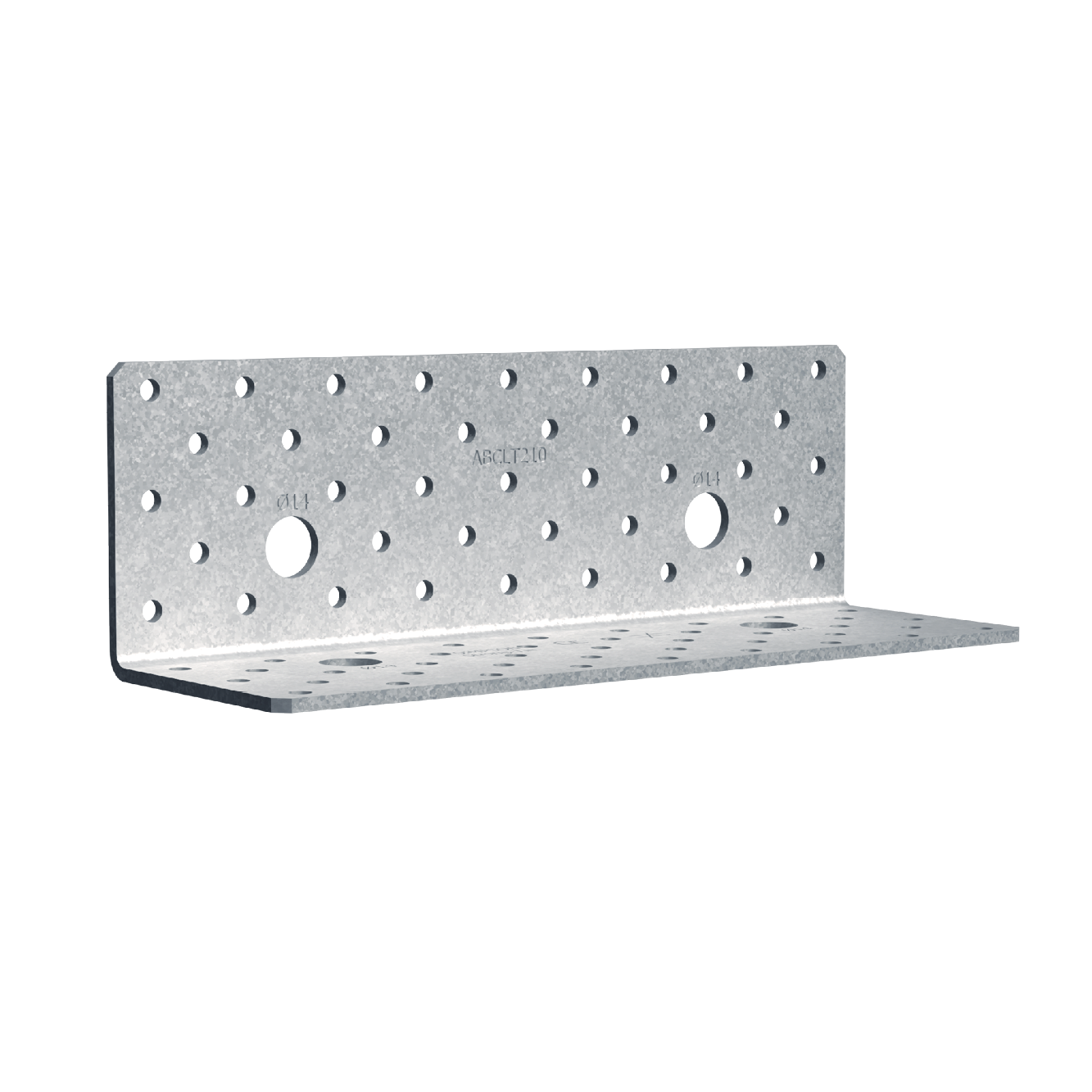

ABCLT
Niskoprofilowe złącze do CLT

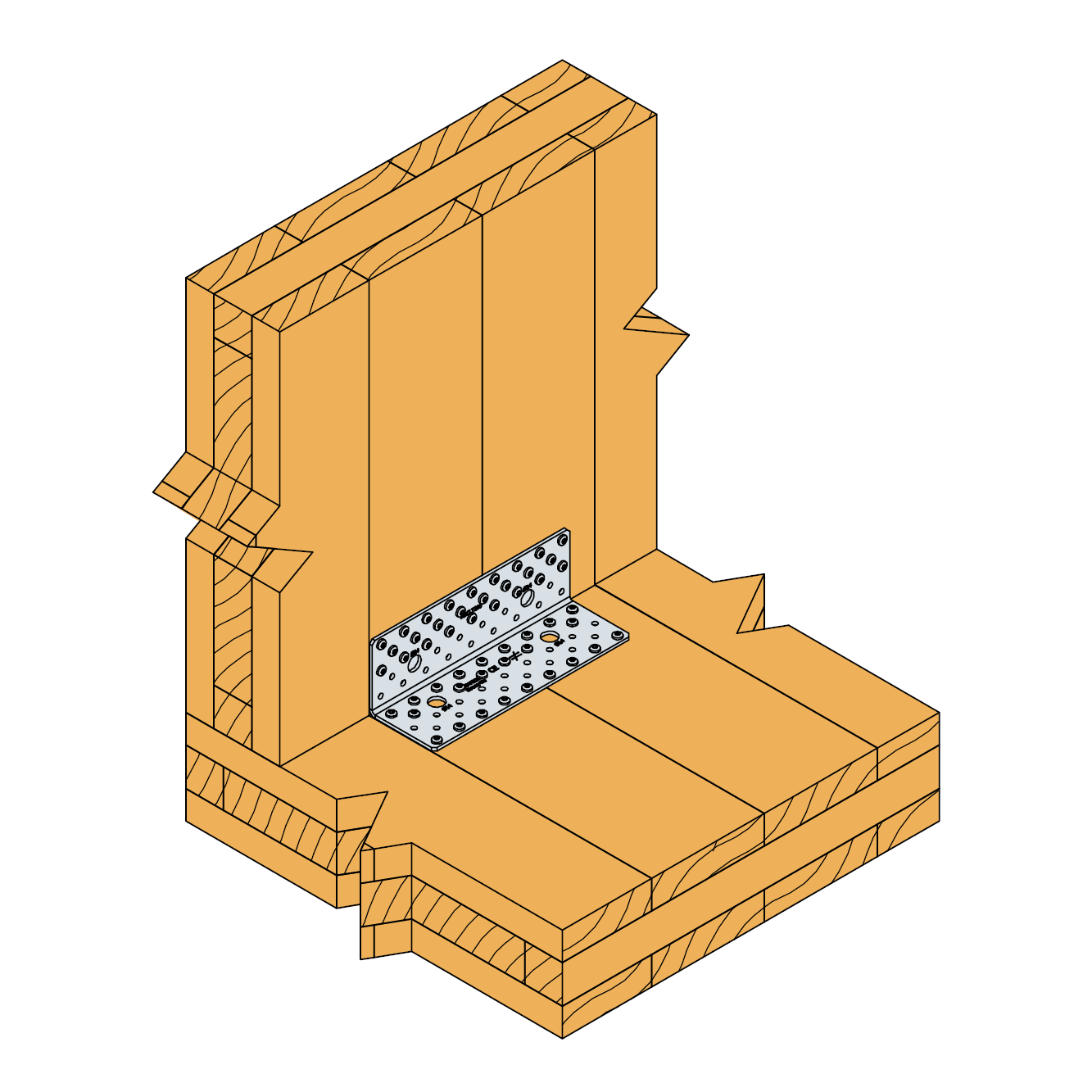

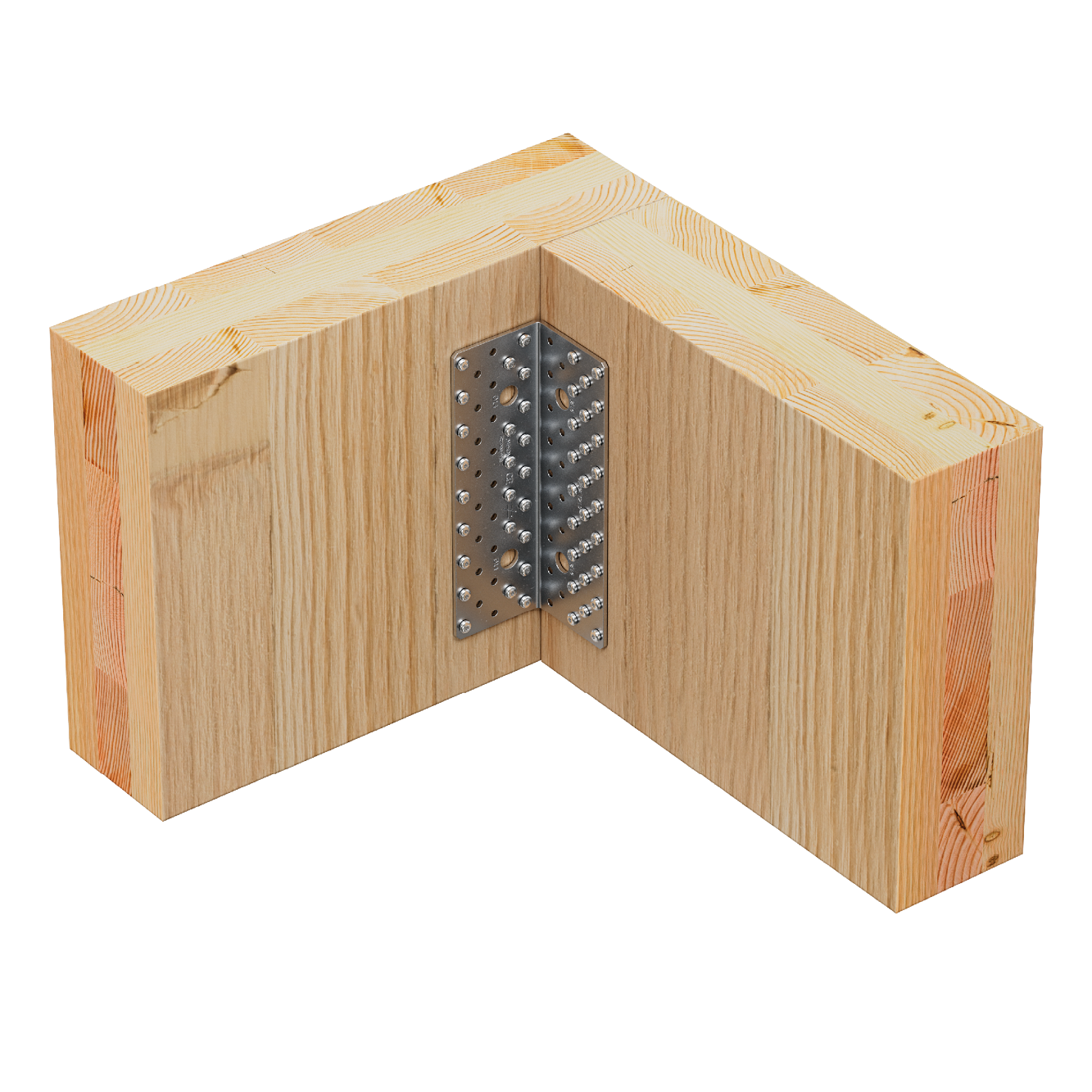

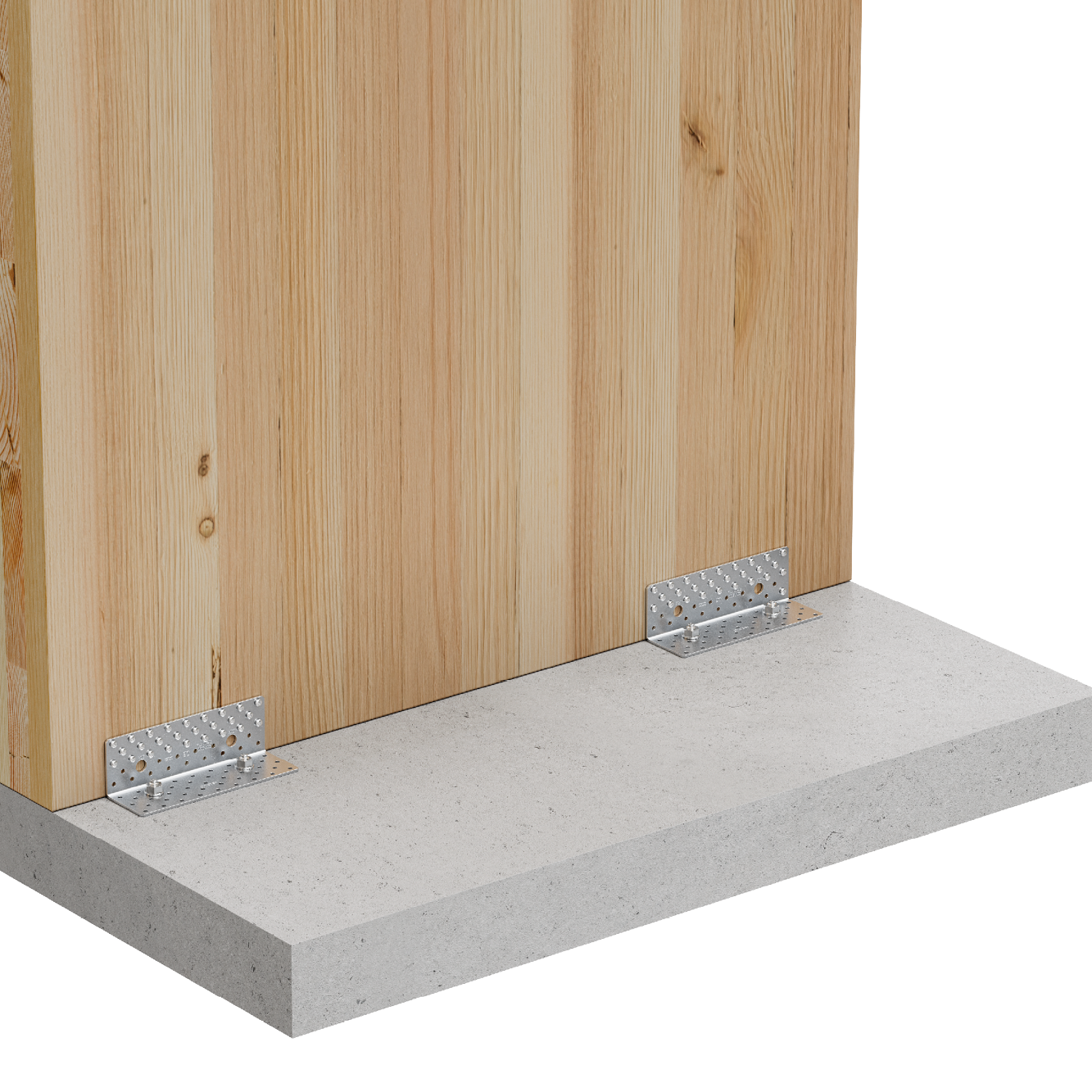

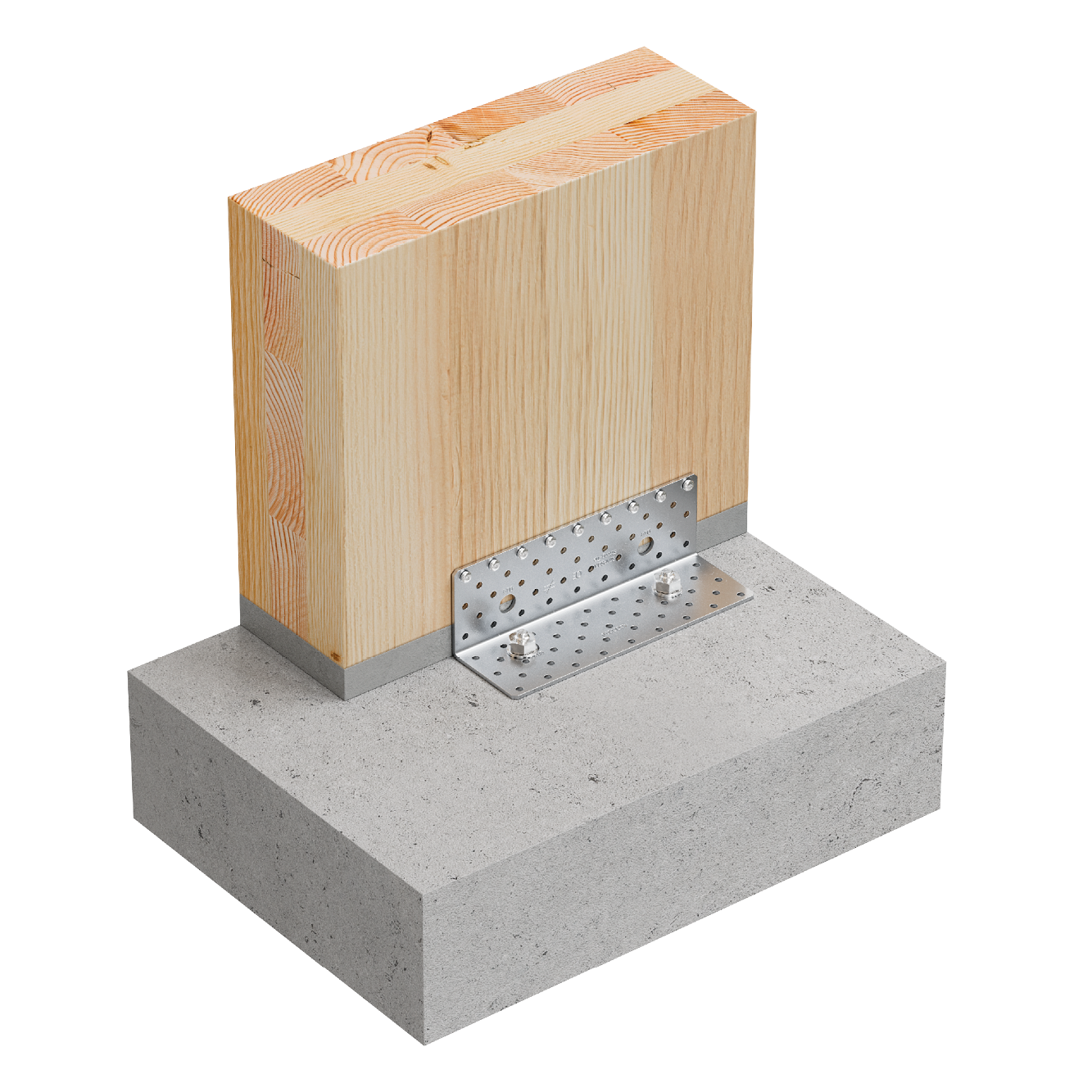

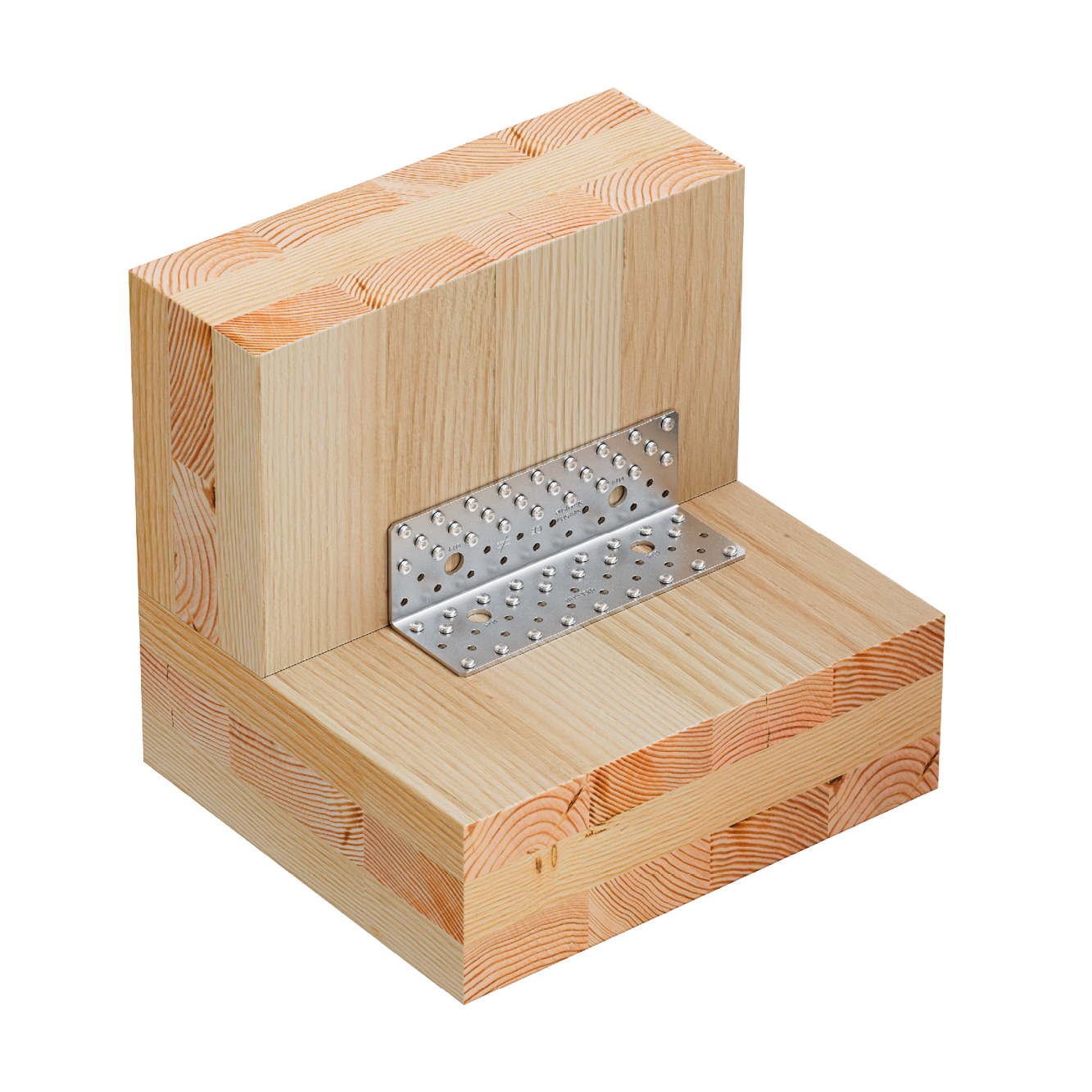

Złącze ABCLT zostało zaprojektowane specjalnie z myślą o konstrukcjach z drewna klejonego krzyżowo (CLT). Stanowi kompleksowe rozwiązanie do łączenia paneli ściennych CLT z panelami podłogowymi CLT, a także paneli ściennych CLT z podłożem betonowym.
Oznaczenie CE
ETA
Nowość
Klasa użytkowania 2
Stal ocynkowana ogniowo metodą Sendzimira
EPD
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary
Wymiary
| Numer referencyjny | Wymiary | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Otwory ramię A[mm] | Otwory ramię B[mm] | Other | ||||||
| A[mm] | B[mm] | C[mm] | Grubość[mm] | Okrągłe | Okrągłe | Waga[kg] | |||
| Ø5[mm] | Ø14[mm] | Ø5[mm] | Ø14[mm] | ||||||
| ABCLT210 | 69 | 69 | 210 | 3 | 41 | 2 | 41 | 2 | 0.587 |

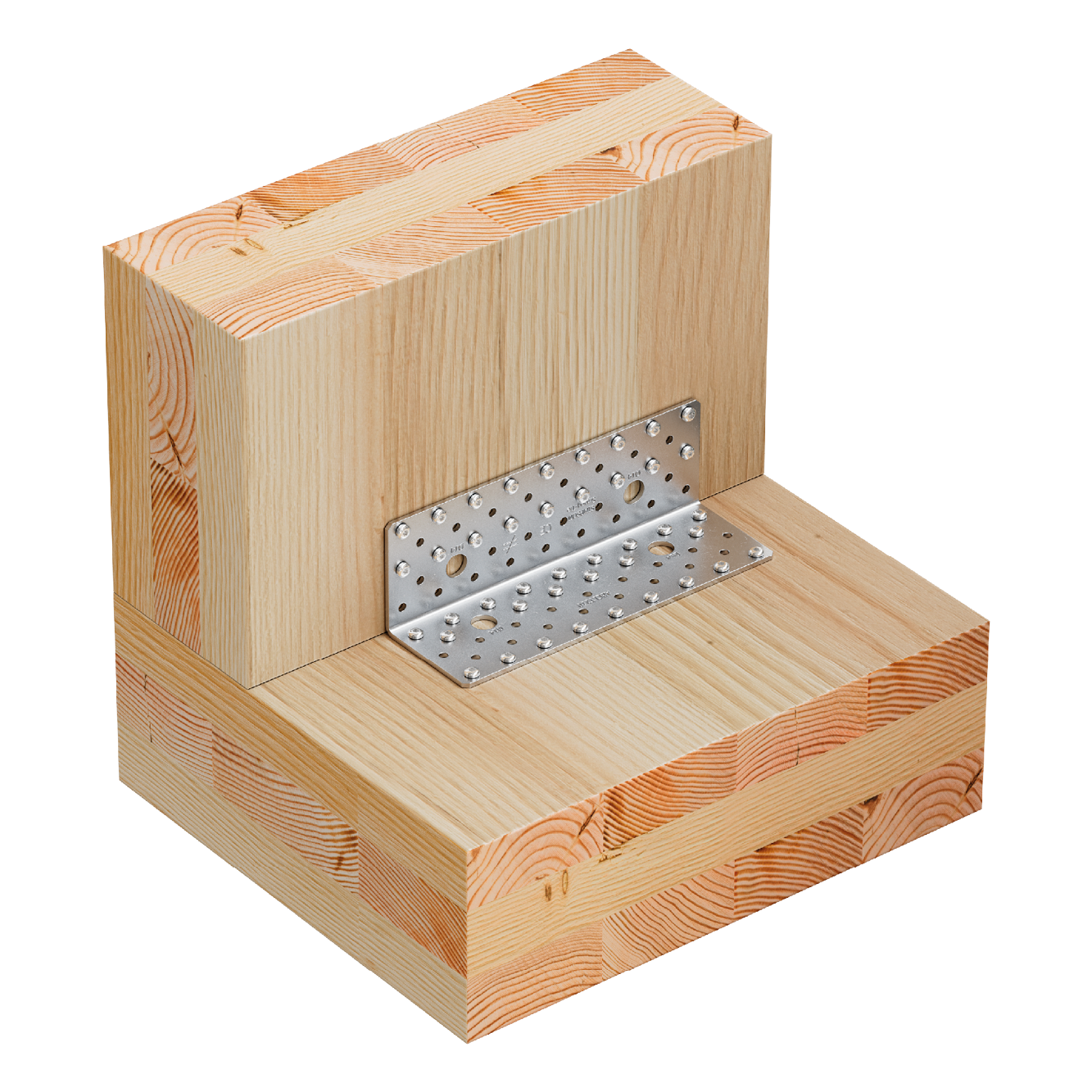

Połączenie ściana / strop - 1 kątownik w połączeniu / metoda gwoździowania -1
| Numer referencyjny | Angle bracket capacity | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia ściana - strop / metoda gwoździowania 1 | ||||||||||||||||||||||
| Nośności charakterystyczne - CLT - 1 kątownik na połączenie[kN] | Łączniki | |||||||||||||||||||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k | R5,k | Ramię B | Ramię A | |||||||||||||||||
| CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | Ilość | Ilość | |
| ABCLT210 | - | - | - | - | 17.7 | 20.7 | 26.9 | 30.4 | 33.9 | 40.6 | 43.2 | 36.4 | 41.2 | 48.2 | 31.5 | 31.5 | 31.5 | 8.3 | 10.5 | 15,7/kmod | 24.0 | 26.0 |

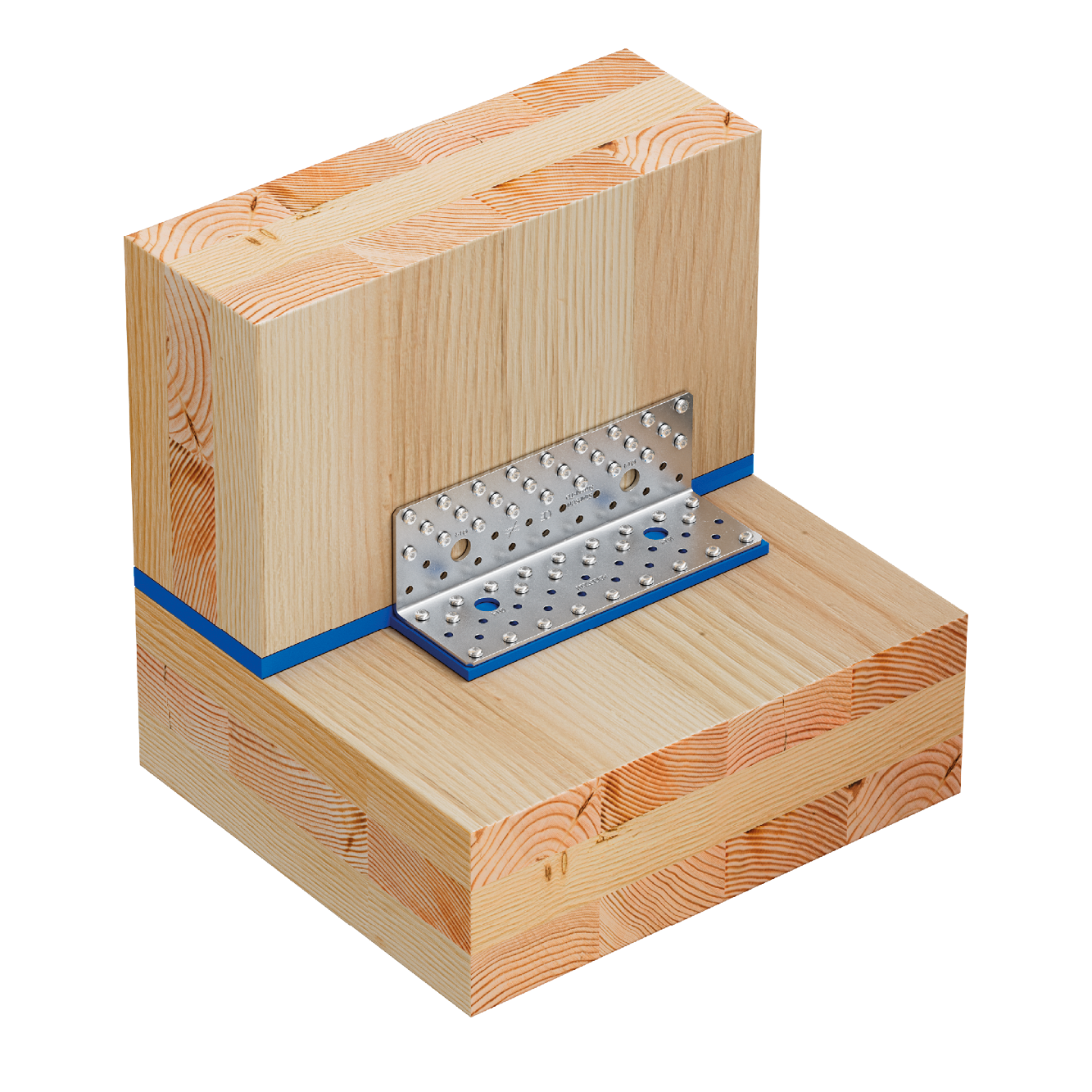

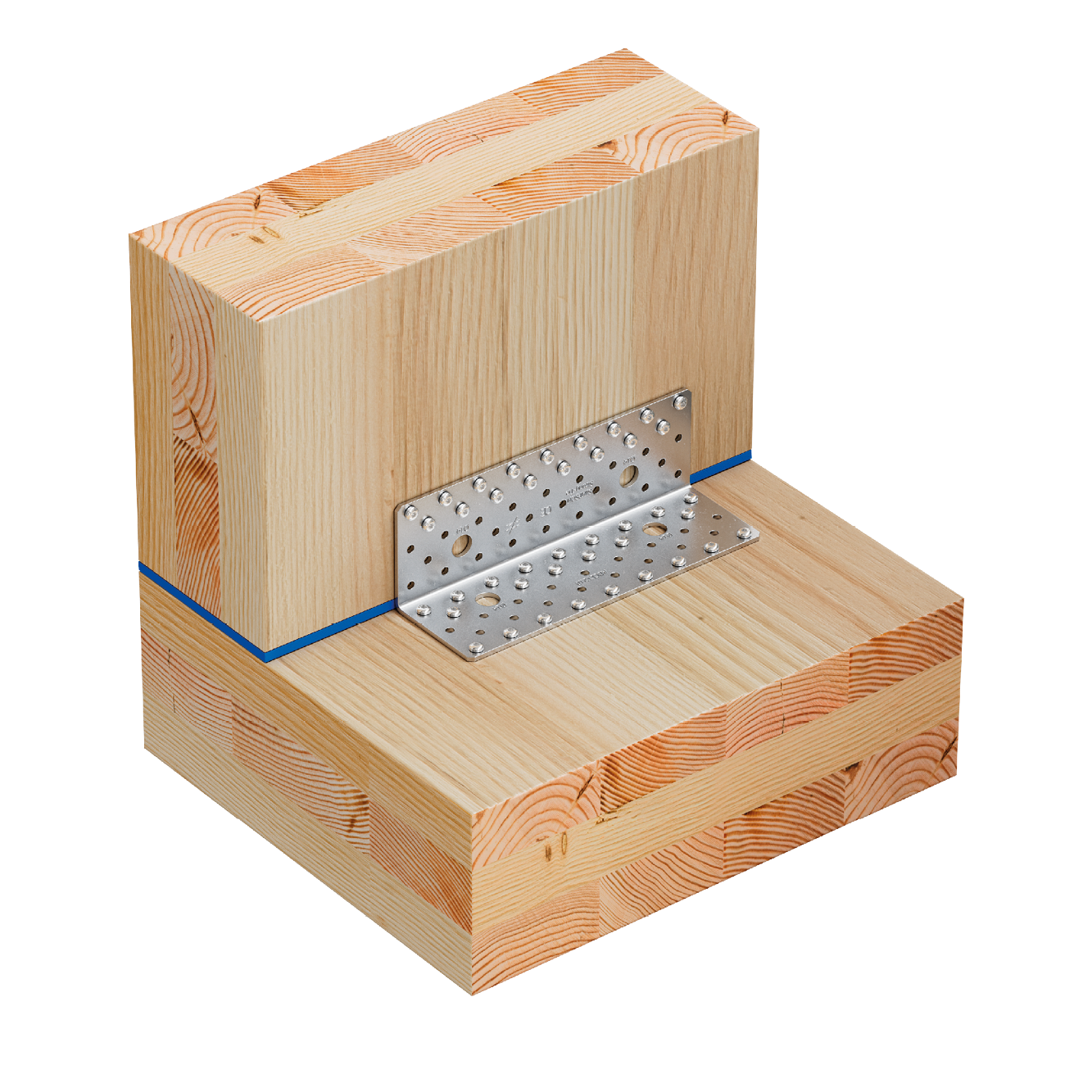

Połączenie ściana / strop - 1 kątownik w połączeniu / metoda gwoździowania -1 z podkładką akustyczną SIT
| Numer referencyjny | Angle bracket capacity | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia ściana - strop / metoda gwoździowania 1 + SIT | ||||||||||||||||
| Nośności charakterystyczne - CLT - 1 kątownik na połączenie[kN] | Łączniki | |||||||||||||||
| R₂,ₖ=R₃,ₖ | R₁,ₖ | Ramię A | Ramię B | |||||||||||||
| CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | Ilość | Ilość | |
| ABCLT210 | 23.5 | 26.2 | 31.4 | 33.4 | 28.2 | 31.8 | 37.2 | - | - | - | - | 15 | 17.6 | 22.7 | 26.0 | 24.0 |
Połączenie ściana / strop - 1 kątownik w połączeniu / metoda gwoździowania -2
| Numer referencyjny | Angle bracket capacity | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia ściana - strop / metoda gwoździowania 2 | ||||||||||||||||
| Łączniki | Nośności charakterystyczne - CLT - 1 kątownik na połączenie[kN] | |||||||||||||||
| Ramię A | Ramię B | R₂,ₖ=R₃,ₖ | R₁,ₖ | |||||||||||||
| Ilość | Ilość | CNA4.0x35[kN] | CNA4.0x40[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CNA4.0x40[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 18 (9) | 18.0 | 21.8 | 24.2 | 29.1 | 30.9 | 26.1 | 29.5 | 34.5 | 4.4 | 5.3 | 7.1 | 8.9 | 15.2 | 17.8 | 23 |
Połączenie ściana / strop - 1 kątownik w połączeniu / metoda gwoździowania -2 z podkładką akustyczną SIT
| Numer referencyjny | Angle bracket capacity | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia ściana - strop / metoda gwoździowania 2 + SIT | ||||||||||||||||
| Nośności charakterystyczne - CLT - 1 kątownik na połączenie[kN] | Łączniki | |||||||||||||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | Ramię A | Ramię B | |||||||||||||
| CNA4.0x35[kN] | CNA4.0x40[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CNA4.0x40[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | Ilość | Ilość | |
| ABCLT210 | 4.3 | 5.3 | 7 | 8.7 | 15 | 17.6 | 22.7 | 19.5 | 21.7 | 26 | 27.7 | 23.3 | 26.4 | 30.8 | 17.0 | 24.0 |

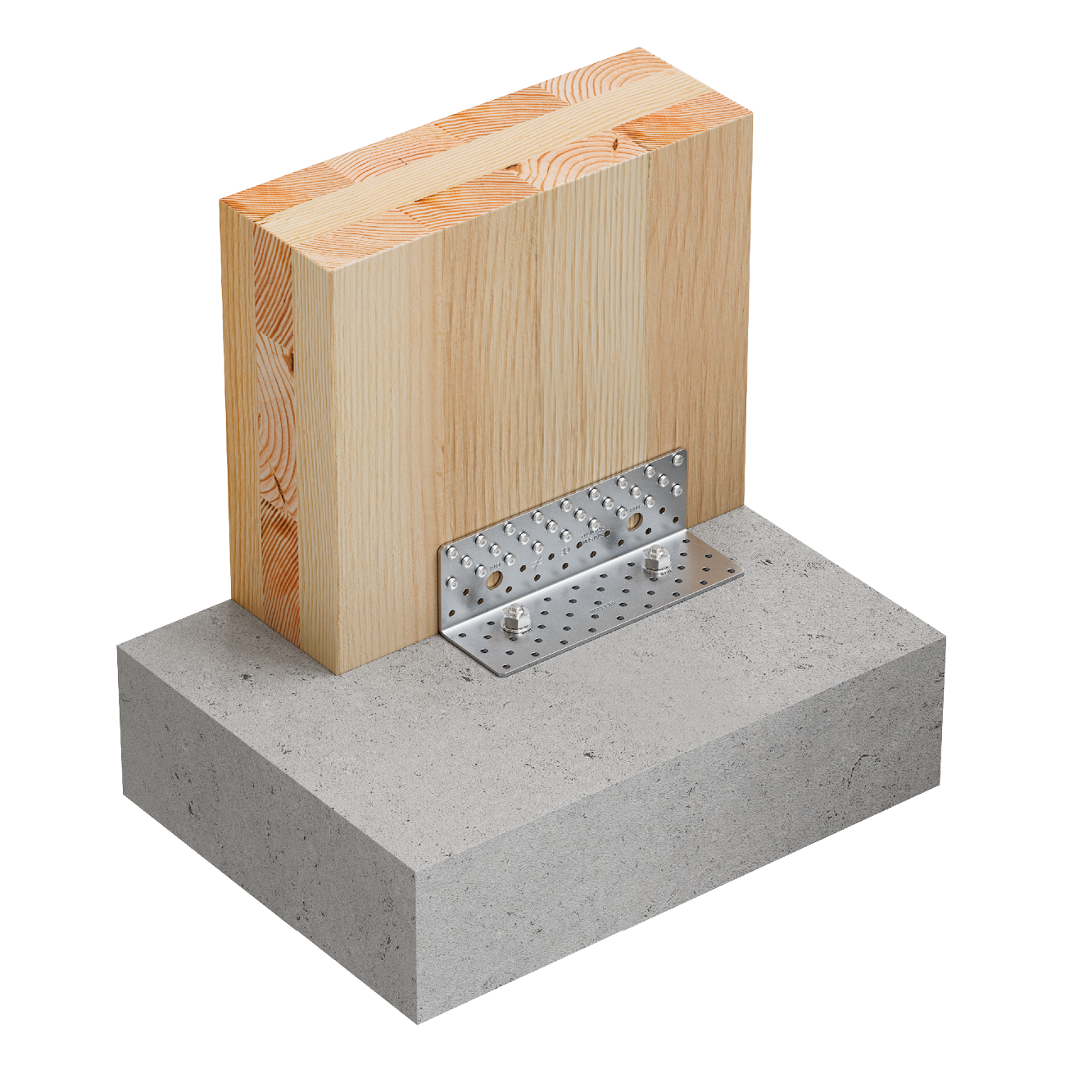

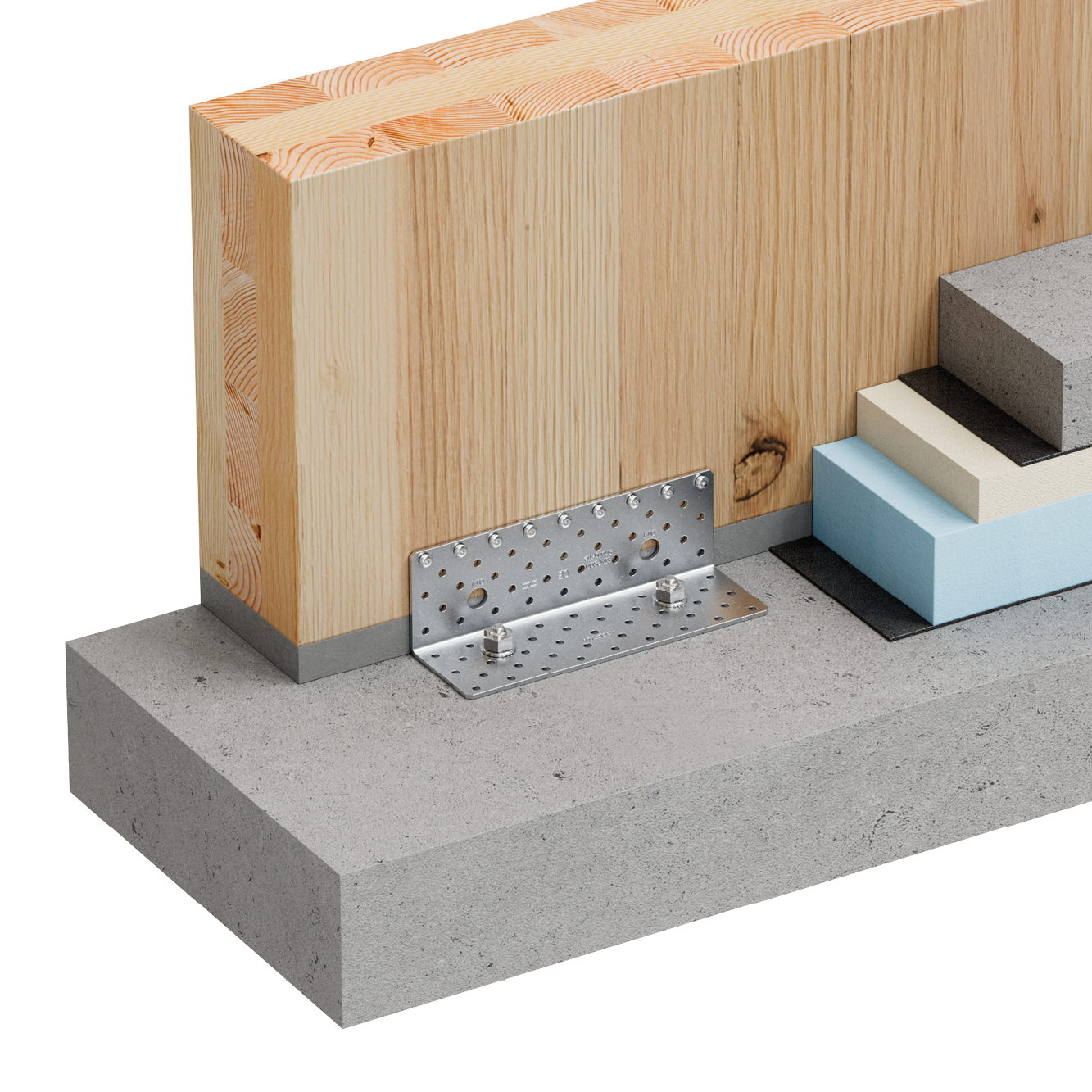

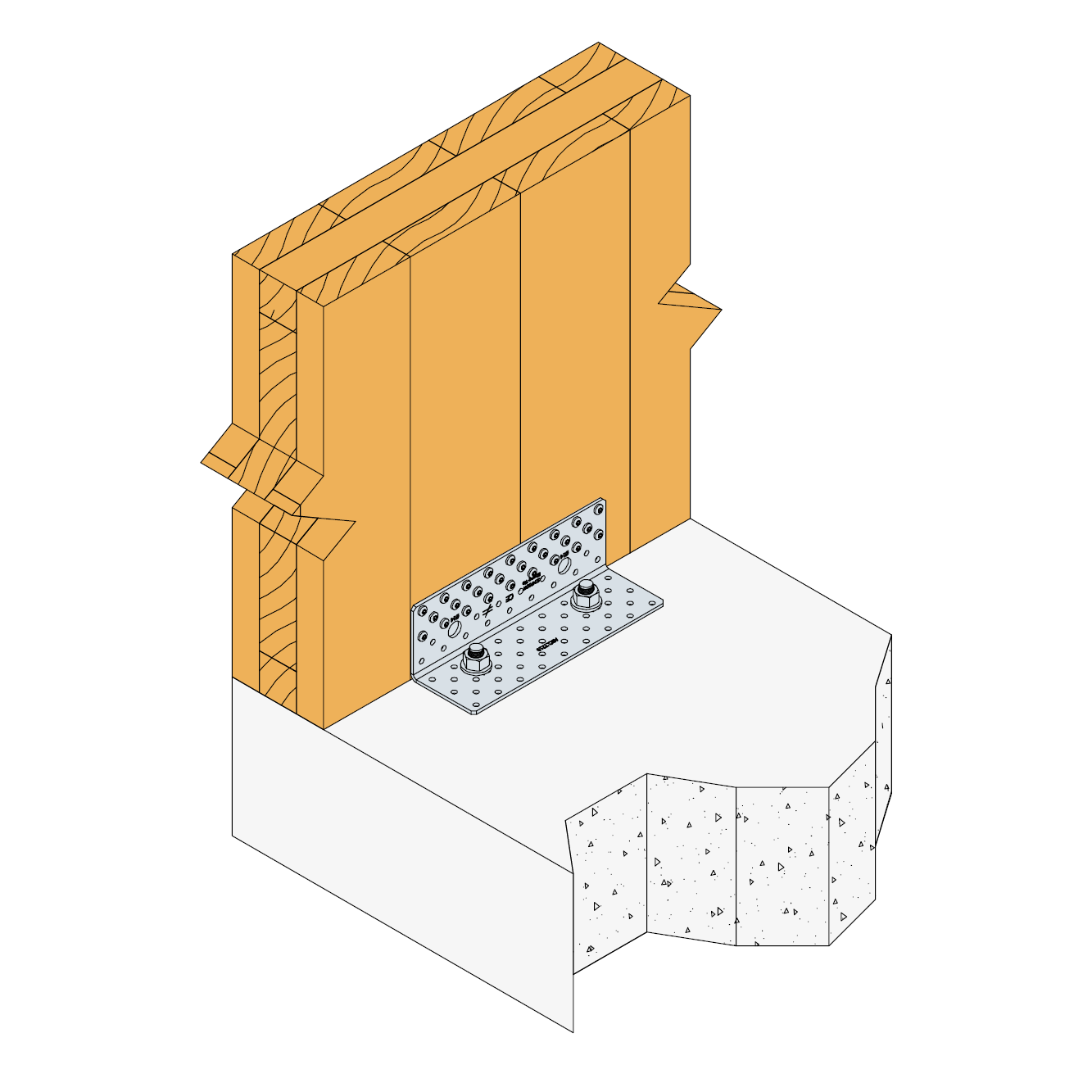

Połączenie ściana / beton - jeden kątownik w połączeniu - metoda gwoździowania -3
| Numer referencyjny | Angle bracket capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia ściana - beton / metoda gwoździowania 3 | ||||||||||||||||||
| Łączniki | Nośności charakterystyczne - CLT - 1 kątownik na połączenie[kN] | |||||||||||||||||
| Ramię B | Ramię A | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||||||||
| Ilość | Typ | Ilość | Typ | CNA4.0x35[kN] | CNA4.0x40[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CNA4.0x40[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 2.0 | M12 | 9.0 | CNA/CSA | - | - | - | - | 16.3 | 18.5 | 22 | 9.8 | 10.9 | 13.1 | 13.9 | 11.8 | 13.3 | 15.5 |
Połączenie ściana / beton - jeden kątownik w połączeniu - metoda gwoździowania -4
| Numer referencyjny | Angle bracket capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia ściana - beton / metoda gwoździowania 4 | ||||||||||||||||||
| Łączniki | Nośności charakterystyczne - CLT - 1 kątownik na połączenie[kN] | |||||||||||||||||
| Ramię A | Ramię B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||||||||
| Ilość | Typ | Ilość | Typ | CNA4.0x35[kN] | CNA4.0x40[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CNA4.0x40[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 26 (17) | CNA/CSA | 2.0 | M12 | 20.6 | 23.8 | 29.8 | 33.5 | min(47.9;32.0/kmod) | 32.0/kmod | 32.0/kmod | 30.4 | 33.9 | 40.6 | 43.2 | 36.4 | 41.2 | 48.2 |
Pobieranie
Biblioteka CAD i BIM
2D
3D
3D Uproszczone
Układ gwoździowania
ABCLT210
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
