HDCLT

Ukryte połączenie ścian CLT z fundamentem

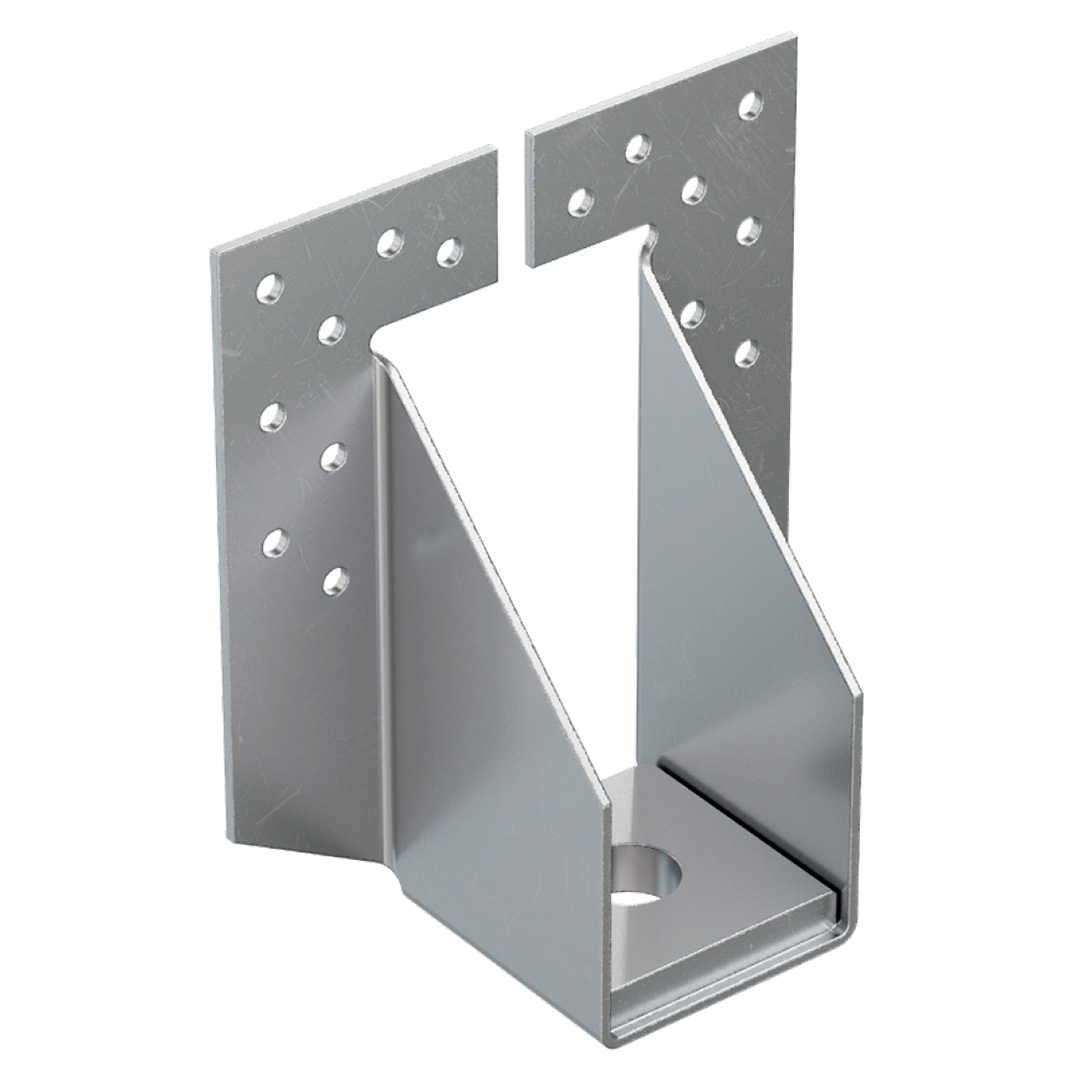

Zaprojektowany specjalnie do łączenia paneli ściennych z drewna klejonego krzyżowo (CLT) do betonowych fundamentów: złącze kotwice HDCLT zapewnia wysoką nośność konstrukcyjną do 22 kN, a dzięki niskiemu profilowi wynoszącemu zaledwie 140 mm pozostaje całkowicie ukryte w warstwach wykończeniowych.
Aby skrócić czas instalacji, konfiguracja łączników została zoptymalizowana pod wzgldem maksymalnej wydajności przy najbardziej efektywnej ilości łączników.
HDCLT zawiera podkładkę o grubości 8 mm zintegrowaną ze złączem kotwiącym, która zapewnia dodatkową wytrzymałość tam, gdzie jest ona najbardziej potrzebna. Konstrukcja złącza pozwala na zastosowanie elementów pośrednich pomiędzy ścianą a betonem o grubości do 25 mm.

Oznaczenie CE
Oznaczenie CE
ETA
ETA
Nowość
Nowość
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira
Klasa użytkowania 2
Klasa użytkowania 2
Środowisko wewnętrzne
Środowisko wewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Material

Gatunek Stali:

  • Złącze kotwiące: S250 GD + Z275 zgodnie z DIN EN
  • Podkładka: S235JR zgodnie z EN 10025

Ochrona antykorozyjna:

  • 275 g/m2 ocynkowana obustronnie 20 μm
  • Podkładka: ~ 55μm zgodnie z EN1461

Zalety

  • Wysoka wytrzymałość: nośność na podrywanie do 18,6 kN

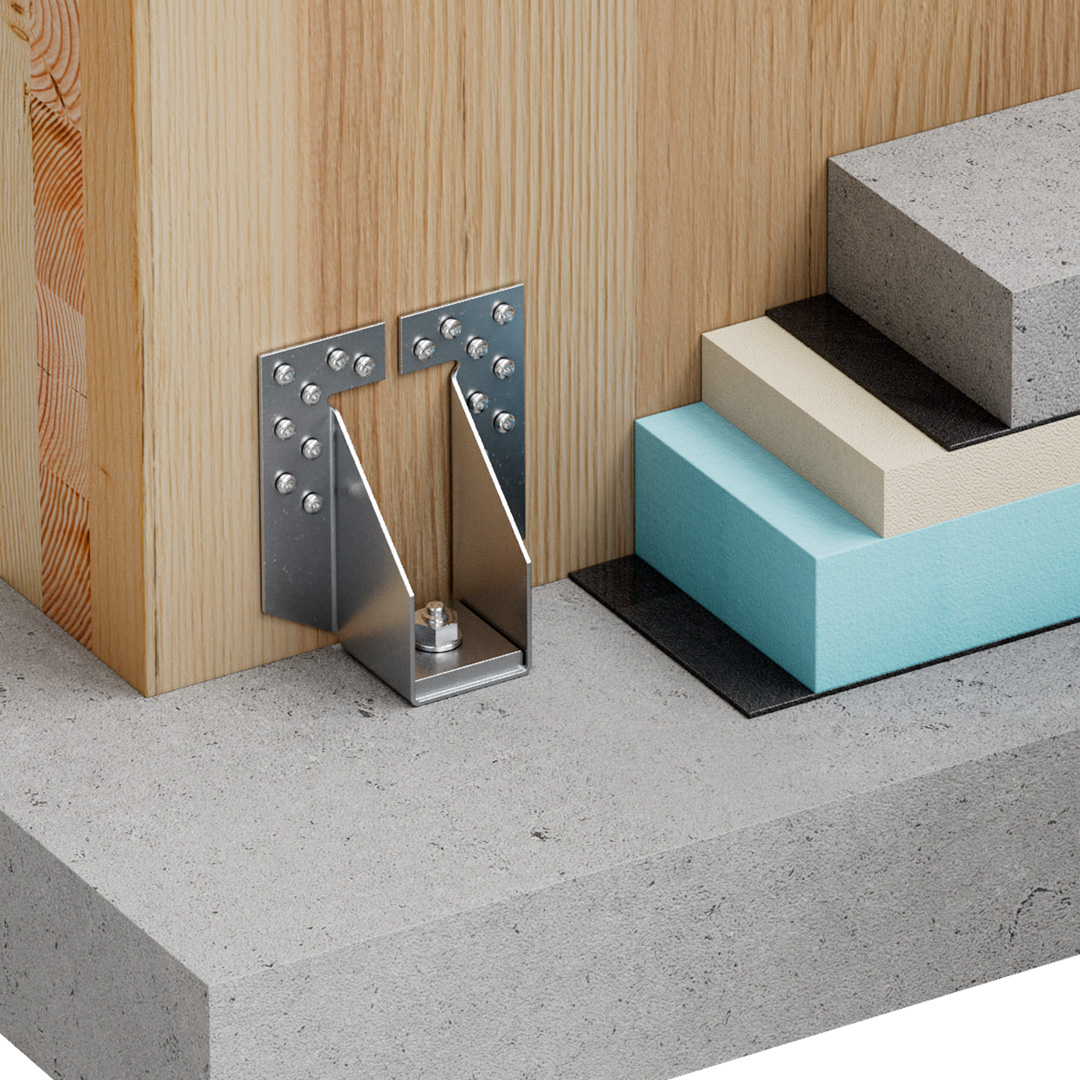

  • Niewielka wysokość: całkowicie ukryty w warstwach podłogowych
  • Elastyczność: pozwala na tolerancję do 25 mm, aby zapewnić odpowiednią odległość łącznika od krawędzi odległość krawędzi łącznika, gdy istnieje warstwa pośrednia między betonem a CLT.

Zastosowanie

Obszar zastosowań

  • Element utrzymujący: CLT, Beton, Stal, Drewno lite
  • Element mocowany: CLT

Dane techniczne

Wymiary

Wymiary

Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory ramię AOtwory ramię BOther
A[mm]B[mm]C[mm]Grubość[mm]OkrągłeOkrągłe Waga[kg]
Ø5[mm]Ø18[mm]
HDCLT1401376011921610.48

Nośności charakterystyczne

Wymiary

Numer referencyjnyHoldowns capacity
Characteristic capacities - Timber C24
Characteristic capacities - Timber C24[kN]

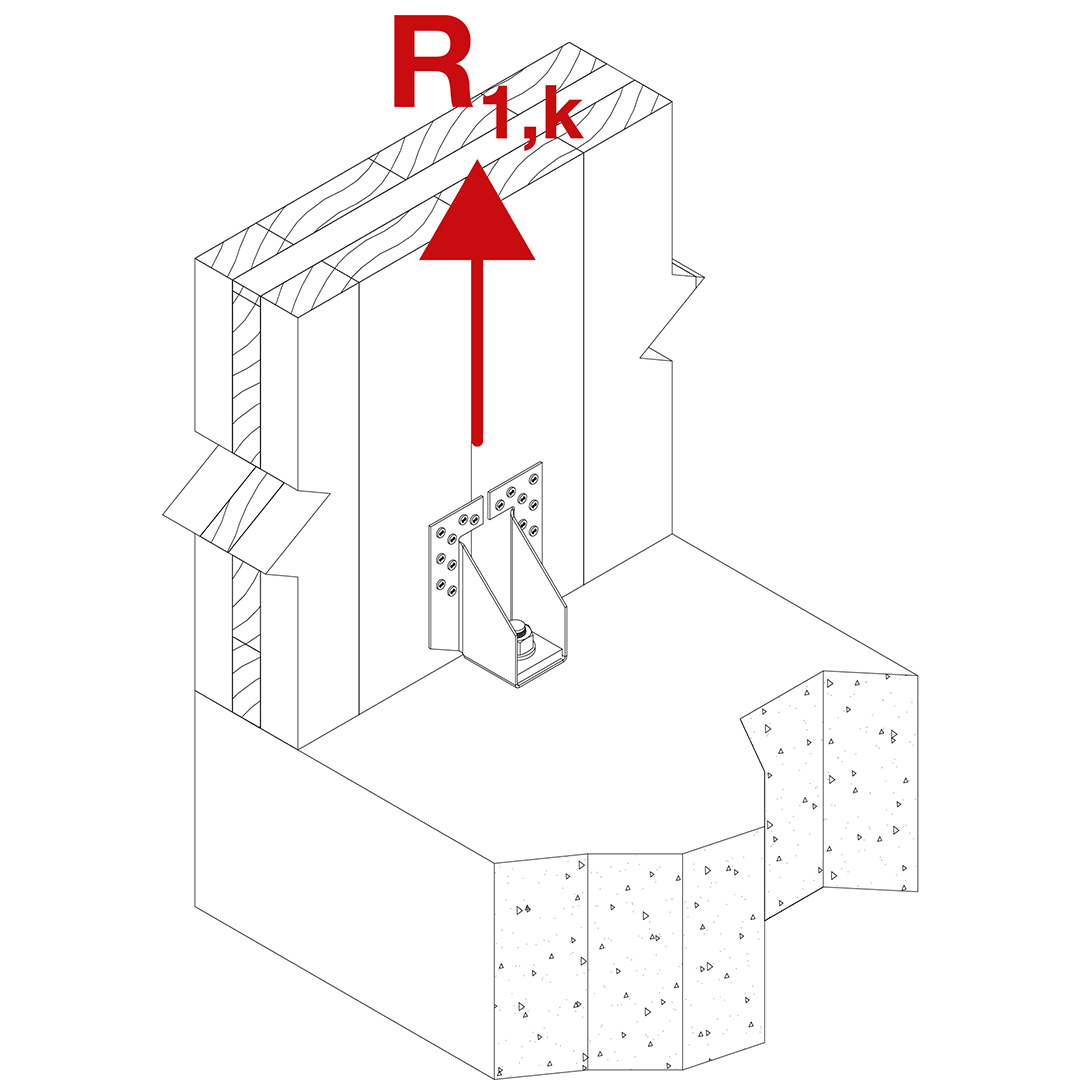

R₁,ₖ
CNA4.0x40CNA4.0x50CNA4.0x60CSA5.0x40CSA5.0x50
HDCLT1407.610.112.6min(22.1; 24,2/kmod)min(26.1; 24,2/kmod)
  Z podkładką - US50/50/8
HDCLT140 Łącznik (Ramię A) CSA5.0x50           CNA4.0x50
Rd (kN) 20.47                       8.55
 Kotwa (Ramię B) FM 753 evo
M16-151/30
FM-753 CRACK 3DG
M16-150/30
AT-HP + LMAS M16
Opcje właściwości kotew 7 1 1
Efektywna głębokość kotwienia (hef) 80 86 192
Min. grubość pręta (hMin) 160 170 222
Charakterystyczny rozstaw kotew (scr,N) 240 258 576
Charakterystyczna odległość od krawędzi (ccr,N) 120 120 288
NRd (kN) 23,5 23,3 51,4

Beton niezarysowany C20/25
Brak wzmocnienia przed rozłupaniem
kmod: 1,1 Klasa użytkowania: 2



Nośności charakterystyczne [kser]

Numer referencyjnyHoldowns capacity
kser[kN/mm]
CNA4.0x40CNA4.0x50CNA4.0x60CSA5.0x40CSA5.0x50
HDCLT1401.21.51.94.45.2

Instalacja

Montaż

Łączniki

  • CSA Ø5 mm lub CNAØ4 mm zgodnie z ETA-04/0013
  • Do betonu: kotwa opaskowa o dużej nośności, kotwa wkręcana, kotwa chemiczna

Montaż

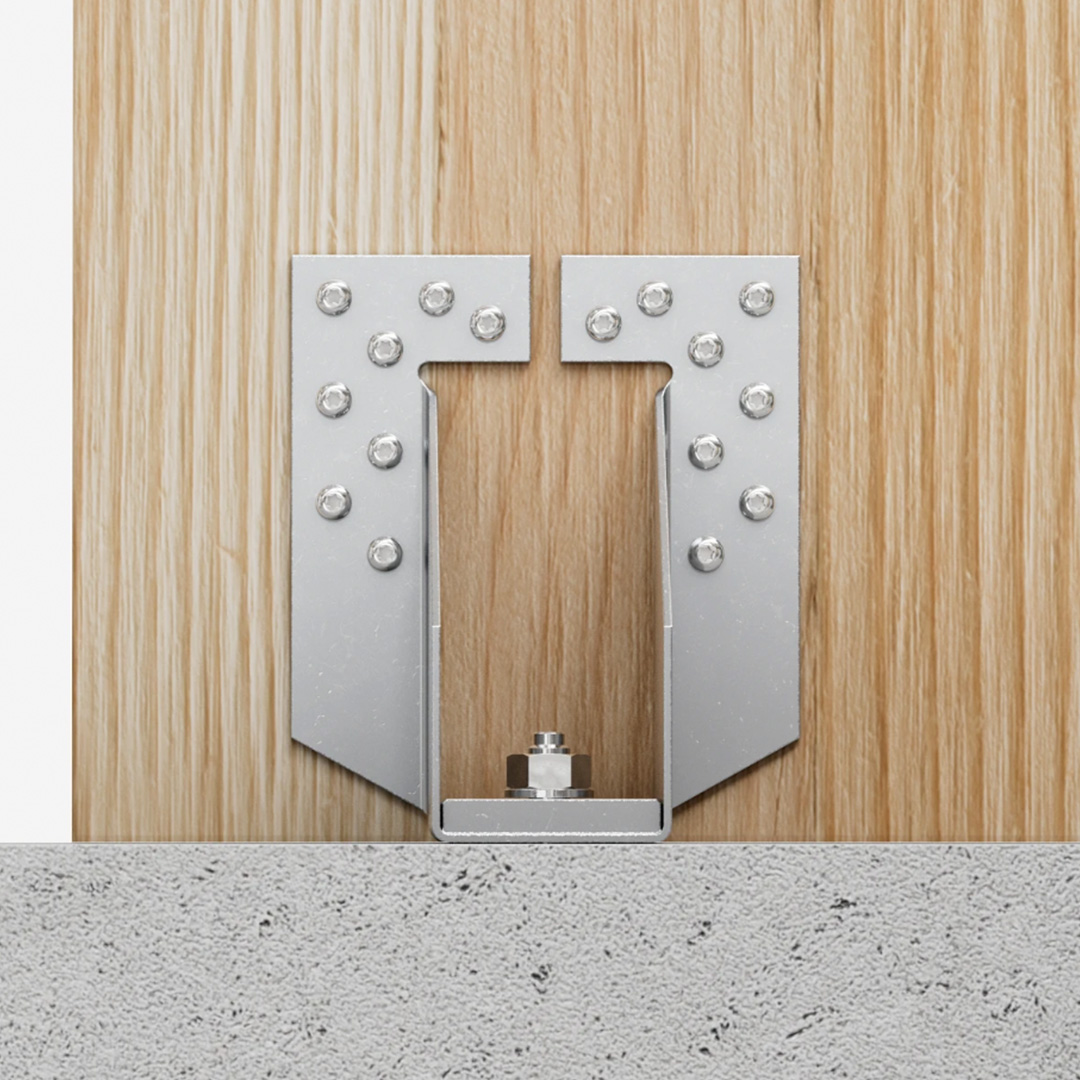

  • Połączenie z drewnem wykonuje się za pomocą gwoździ CNA lub wkrętów systemowych CSA
  • Kotwa musi zostać zweryfikowany pod kątem przejmowania siły rozciągającej.

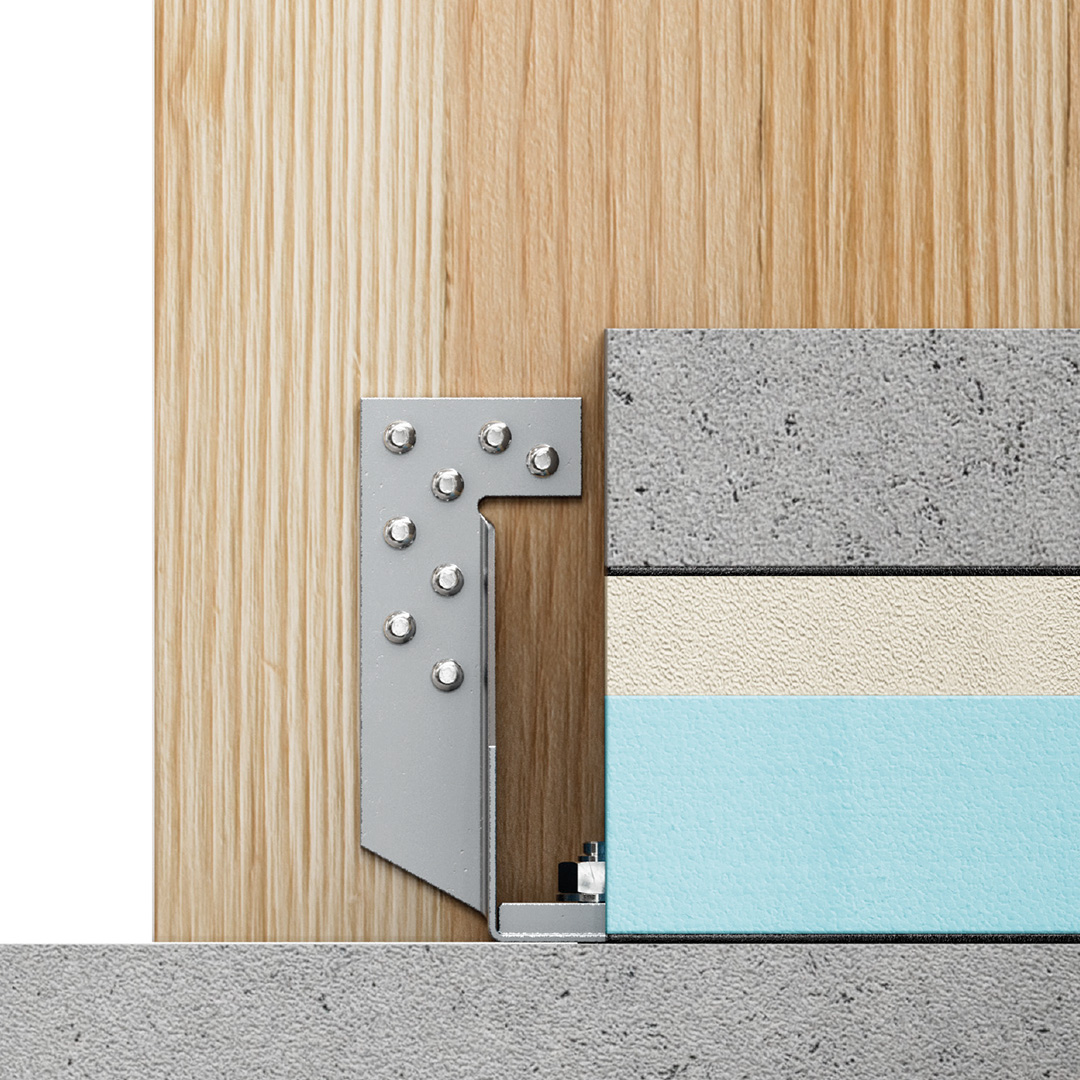

  • Konstrukcja profilu pozwala na zastosowanie do 25 mm warstwy pośredniej pod CLT.

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

Brak dostępnej historii

Europejska ocena techniczna (ETA)

Brak dostępnej historii

Produkty powiązane

Pobieranie

  • HDCLT Ukryte połączenie ścian CLT z fundamentem

    HDCLT Ukryte połączenie ścian CLT z fundamentem

    Zaprojektowane specjalnie do łączenia paneli ściennych z drewna klejonego krzyżowo (CLT) do betonu. złącze zapewnia wysoką nośność konstrukcyjną a dzięki niskiemu profilowi pozostaje całkowicie ukryte w warstwach wykończeniowych.
