AC35350Z

Złączek kątowe Zpro

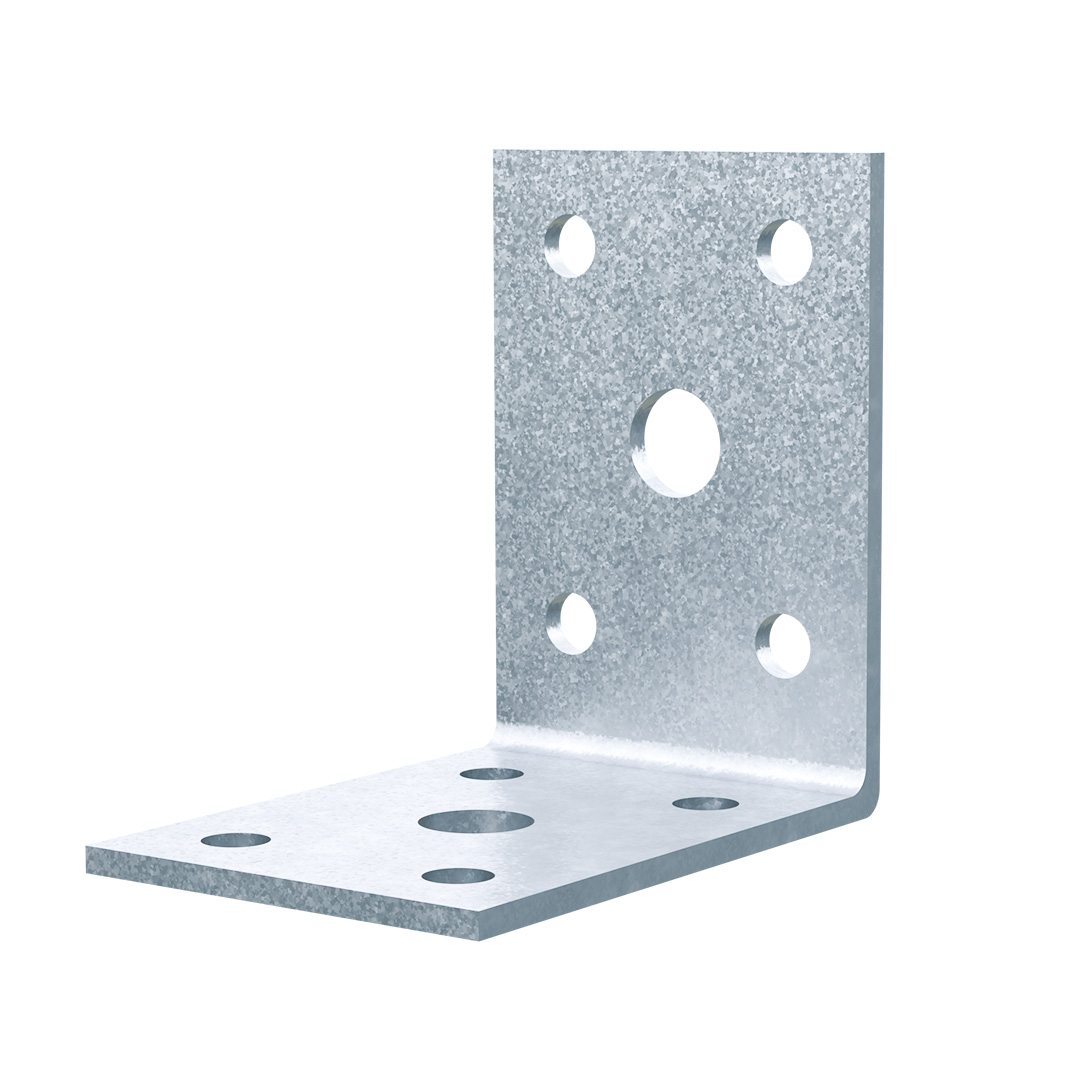

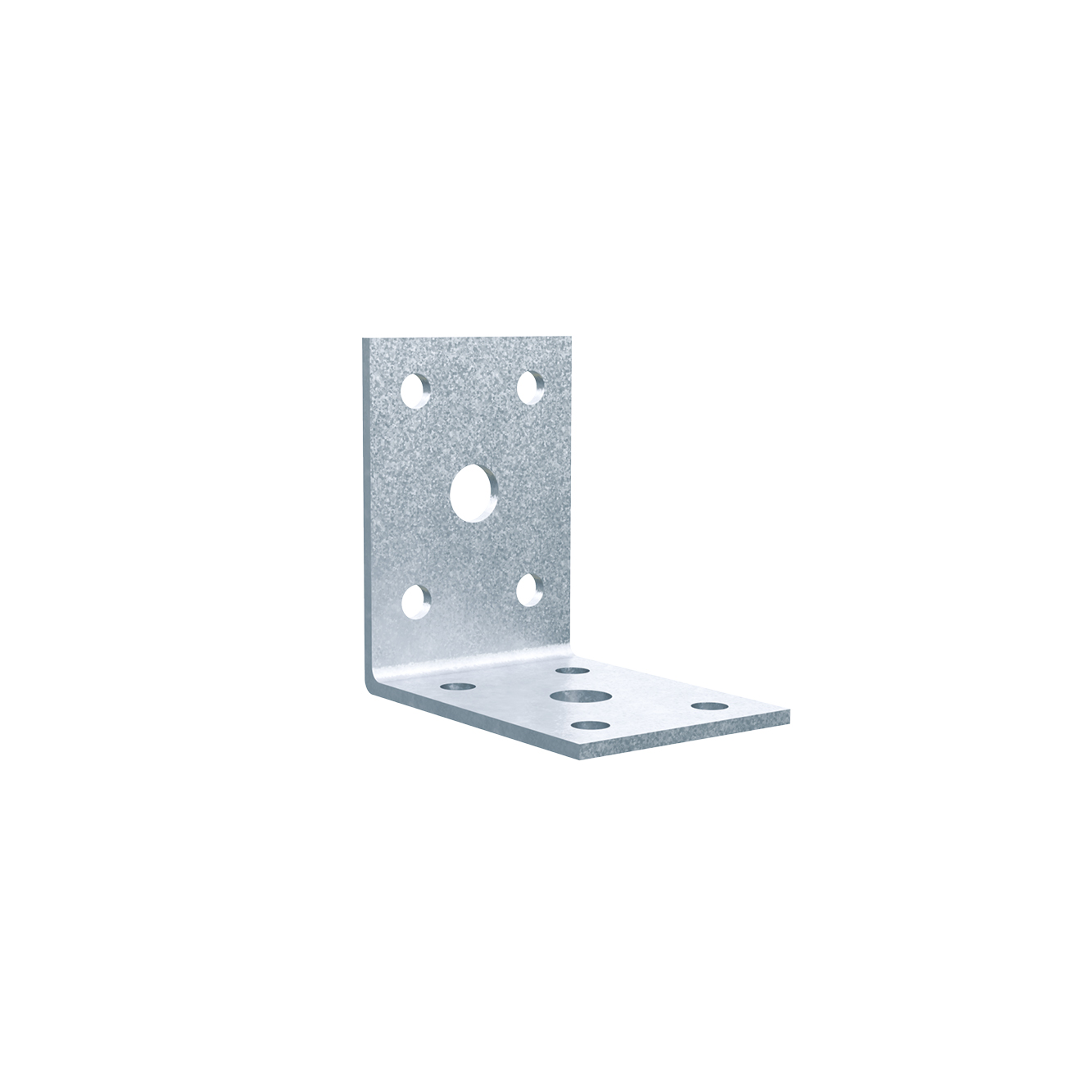

Prosty kątownik montażowy AC do montażu nieskomplikowanych połączeń elementów drewnianych na zewnątrz. Jest praktycznym złączem montażowym używanym w pracach ciesielskich i stolarskich.

Klasa użytkowania 3
Środowisko zewnętrzne
ZPRO

Szczegóły produktu

Właściwości

Materiał

  • Gatunek Stali: Stal S250GD
  • Ochrona antykorozyjna: Powłoka ZPRO - odpowiadająca grubości warstwy cynku ok. 55 µm

Cechy produktu

  • Mocowane do drewna muru lub elementów stalowych
  • Powłoka Zpro do zastosowań zewnętrznych

Zastosowanie

Połączenie

  • Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
  • Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

  • Przeznaczony do łączenia  drewnianych elementów w lekkich konstrukcjach drewnianej architektury ogrodowej.
  • Połączenie belek poprzecznych w mniejszych konstrukcjach drewnianych.

Dane techniczne

Wymiary

Wymiary produktu

Referencje Wymiary produktu [mm]
A B C t Ramię A Ramię B
Ø5 Ø8,5 Ø5 Ø8,5
AC35350Z50503524141
Array

Instalacja

Montaż

Mocowanie

  • Za pomocą gwoździ systemowych CNA 4.0 x ℓ  lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.
  • Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA-M8 lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.
