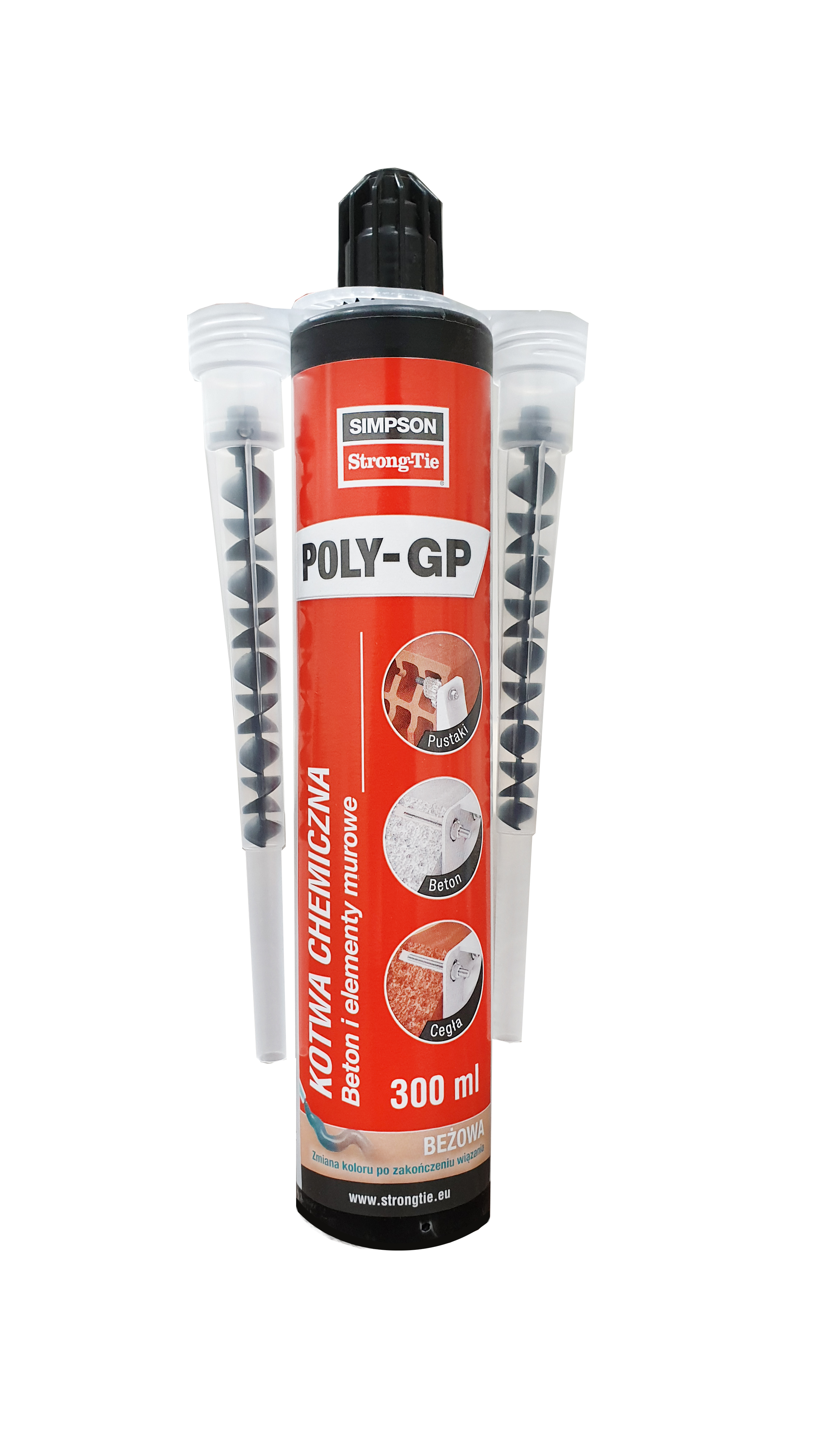

POLY-GP

Kotwa chemiczna do betonu i ogólnych zastosowań

Żywica poliestrowa bez styrenu. Stosowana w materiałach pustych oraz lekkich i średnich obciążeń w podłożach wykonanych z litych elementów murowych i betonu. Dzięki wysokiej przyczepności do podłoża i dużej twardości tworzy połączenie o najwyższych parametrach wytrzymałościowych.

Oznaczenie CE
Oznaczenie CE
ETA
ETA
Środowisko wewnętrzne
Środowisko wewnętrzne
Środowisko zewnętrzne
Środowisko zewnętrzne
Można używać w wilgotnym środowisku
Można używać w wilgotnym środowisku
Odległość od krawędzi
Odległość od krawędzi
POLY_GP_SSTBP_homepage_IT_it

Szczegóły produktu

Obrazy

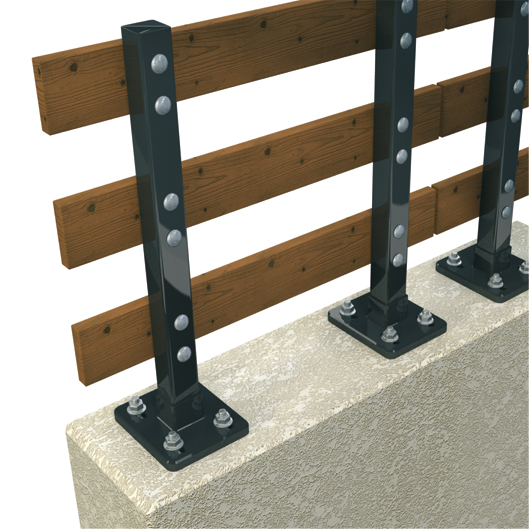

Fixing of fence

Właściwości

Materiał

  • Żywica poliestrowa
  • Pręt gwintowany (LMAS): stal ocynkowana elektroliczynie lub stal nierdzewna A4

Zalety

  • Szybki czas wiązania
  • Niepalna
  • Bez styrenu
  • Niski poziom zapachu
  • 5°C < przechowywanie < 25°C
  • Łatwe zastosowanie
  • Brak rozporu w materiale bazowym pozwala na mocowanie blisko krawędzi i w niedużym rozstawie.
  • ​Zmienia kolor po związaniu z zielonego na beżowy  (dla kotwy o pojemności 300 ml)

Zastosowanie

Połączenie

  • Beton
  • Cegła pełna
  • ​Cegła kratówka
  • Cegła pełna wapienno-piaskowa
  • Bloczki i pustaki z betonu lekkiego
  • Beton komórkowy
  • Pustaki wapienno-piaskowe
  • Pustaki ceramiczne

Zastosowanie

  • ​Ogrodzenia
  • Balustrady
  • Bramy
  • Zawiasy
  • ​Konsole

Dane techniczne

Dane produktu

Numer referencyjnyChemical fixings dimensions
Informacje o produkcie
Kolor beżowyPojemość[ml]Waga[kg]Ilość w opk.[pcs]
POLYGP300GB-PLx3000.58612
POLYGP420B-PLx4200.84212

Nośność obliczeniowa - rozciąganie - NRd [kN] - Stal węglowa 5.8

Numer referencyjnyChemical fixings Loads
Nośność obliczeniowa - rozciąganie - Nᵣd stal węglowa 5.8[kN]
Beton niezarysowany
hₑf = 8dhₑf=12d
C20/25C30/37C40/50C50/60C20/25C30/37C40/50C50/60
POLY-GP + LMAS M84.655.35.56.97.47.98.2
POLY-GP + LMAS M121010.911.61215.116.317.317.9
POLY-GP + LMAS M1614.315.416.41721.423.224.725.5

Beton :
1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie(-ach) ETA. Podane wartości obciążeń dotyczą betonu niezbrojonego i żelbetonu o rozstawie prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub o rozstawie prętów zbrojeniowych s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.
2. Dane dotyczące ścinania opierają się na pojedynczej kotwie bez wpływu odległości od krawędzi betonu. W przypadku zakotwienia w pobliżu krawędzi (c ≤ max [10 hef; 60d]) uszkodzenie krawędzi betonowych należy sprawdzić wg ETAG 001, załącznik C, metoda obliczeniowa A.
3. Beton uznaje się za niespękany, gdy naprężenie rozciągające w betonie wynosi "σL + "σR ≤ 0. W przypadku braku szczegółowej weryfikacji można przyjąć "σR = 3 N/mm² ("σL równa się naprężeniu rozciągającemu w betonie wywołanemu przez obciążenia zewnętrzne, z uwzględnieniem obciążeń kotew).

Nośność obliczeniowa - rozciąganie - NRd [kN] - Stal nierdzewna A4-70

Numer referencyjnyChemical fixings Loads
Nośność obliczeniowa - Nᵣd [kN] - Stal nierdzewna A4-70[kN]
Beton niezarysowany
hₑf = 8dhₑf=12d
C20/25C30/37C40/50C50/60C20/25C30/37C40/50C50/60
POLY-GP + LMAS M84.655.35.56.97.47.98.2
POLY-GP + LMAS M121010.911.61215.116.317.317.9
POLY-GP + LMAS M1614.315.416.41721.423.224.725.5

Beton :
1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie(-ach) ETA. Podane wartości obciążeń dotyczą betonu niezbrojonego i żelbetonu o rozstawie prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub o rozstawie prętów zbrojeniowych s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.
2. Dane dotyczące ścinania opierają się na pojedynczej kotwie bez wpływu odległości od krawędzi betonu. W przypadku zakotwienia w pobliżu krawędzi (c ≤ max [10 hef; 60d]) uszkodzenie krawędzi betonowych należy sprawdzić wg ETAG 001, załącznik C, metoda obliczeniowa A.
3. Beton uznaje się za niespękany, gdy naprężenie rozciągające w betonie wynosi "σL + "σR ≤ 0. W przypadku braku szczegółowej weryfikacji można przyjąć "σR = 3 N/mm² ("σL równa się naprężeniu rozciągającemu w betonie wywołanemu przez obciążenia zewnętrzne, z uwzględnieniem obciążeń kotew).

Nośność obliczeniowa -ścinanie - VRd [kN] - Stal węglowa 5.8

Numer referencyjnyChemical fixings Loads
Nośność obliczeniowa - ścinanie - VRd - stal węglowa 5.8[kN]
Beton niezarysowany
hₑf = 8dhₑf=12d
C20/25C30/37C40/50C50/60C20/25C30/37C40/50C50/60
POLY-GP + LMAS M87.27.27.27.27.27.27.27.2
POLY-GP + LMAS M1216.816.816.816.816.816.816.816.8
POLY-GP + LMAS M1631.231.231.231.231.231.231.231.2

Beton :
1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie(-ach) ETA. Podane wartości obciążeń dotyczą betonu niezbrojonego i żelbetonu o rozstawie prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub o rozstawie prętów zbrojeniowych s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.
2. Dane dotyczące ścinania opierają się na pojedynczej kotwie bez wpływu odległości od krawędzi betonu. W przypadku zakotwienia w pobliżu krawędzi (c ≤ max [10 hef; 60d]) uszkodzenie krawędzi betonowych należy sprawdzić wg ETAG 001, załącznik C, metoda obliczeniowa A.
3. Beton uznaje się za niespękany, gdy naprężenie rozciągające w betonie wynosi "σL + "σR ≤ 0. W przypadku braku szczegółowej weryfikacji można przyjąć "σR = 3 N/mm² ("σL równa się naprężeniu rozciągającemu w betonie wywołanemu przez obciążenia zewnętrzne, z uwzględnieniem obciążeń kotew).

Nośność obliczeniowa - ścinanie - VRd [kN] - Stal nierdzewna A4-70

Numer referencyjnyChemical fixings Loads
Nośność obliczeniowa - Vᵣd [kN] - Stal nierdzewna A4-70[kN]
Beton niezarysowany
hₑf = 8dhₑf=12d
C20/25C30/37C40/50C50/60C20/25C30/37C40/50C50/60
POLY-GP + LMAS M88.38.38.38.38.38.38.38.3
POLY-GP + LMAS M1219.219.219.219.219.219.219.219.2
POLY-GP + LMAS M1634.334.334.334.335.335.335.335.3

Beton :
1. Nośności obliczeniowe zostały obliczone z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w aprobacie(-ach) ETA. Podane wartości obciążeń dotyczą betonu niezbrojonego i żelbetonu o rozstawie prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub o rozstawie prętów zbrojeniowych s ≥ 10 cm, jeśli średnica prętów zbrojeniowych wynosi 10 mm lub mniej.
2. Dane dotyczące ścinania opierają się na pojedynczej kotwie bez wpływu odległości od krawędzi betonu. W przypadku zakotwienia w pobliżu krawędzi (c ≤ max [10 hef; 60d]) uszkodzenie krawędzi betonowych należy sprawdzić wg ETAG 001, załącznik C, metoda obliczeniowa A.
3. Beton uznaje się za niespękany, gdy naprężenie rozciągające w betonie wynosi "σL + "σR ≤ 0. W przypadku braku szczegółowej weryfikacji można przyjąć "σR = 3 N/mm² ("σL równa się naprężeniu rozciągającemu w betonie wywołanemu przez obciążenia zewnętrzne, z uwzględnieniem obciążeń kotew).

Nośność obliczeniowa - moment zginający - MRd [Nm]

Numer referencyjnyChemical fixings Loads
Nośność obliczeniowa - moment zginający - Mᵣd[Nm]
Stal węglowa 8.8Stal nierdzewna ≥ A2-70
POLY-GP + LMAS M69.67.1
POLY-GP + LMAS M82416.7
POLY-GP + LMAS M128459

.

Instalacja

Montaż

Czas wiązania

Temperatura materiału bazowego  [°C] Czas obróbki Czas wiązania w betonie sychym Czas wiązania w betonie mokrym
0°C ≤ Tmateriału bazowego < +10°C 20 min 90 min 3:00 h
+10°C ≤ Tmateriału bazowego < +20°C 9 min 60 min 2:00 h
+20°C ≤ Tmateriału bazowego < +30°C 5 min 30 min 1:00 h
+20°C ≤Tmateriału bazowego ≤ +40°C 3 min 20 min 40 min
  • Ręczne oczyszczanie powietrza (MAC) dla wszystkich średnic otworów d0 ≤ 24 mm i głębokości wiercenia h0 ≤ 10d :
    4x wydmuchiwanie (pompka ręczna)
    4x szczotkowanie (ruch skręcający)
    4x wydmuchiwanie (pompa ręczna)
  • Czyszczenie sprężonym powietrzem (CAC) dla wszystkich średnic otworów d0 i głębokości wiercenia :
    2x przedmuchiwanie (min. 6 barów - sprężone powietrze bez oleju)
    2x szczotkowanie
    2x przedmuchiwanie (min. 6 barów - sprężone powietrze bez oleju)
  • Temperatura kartridża (materiał wiążący) : ≥ +20°C
