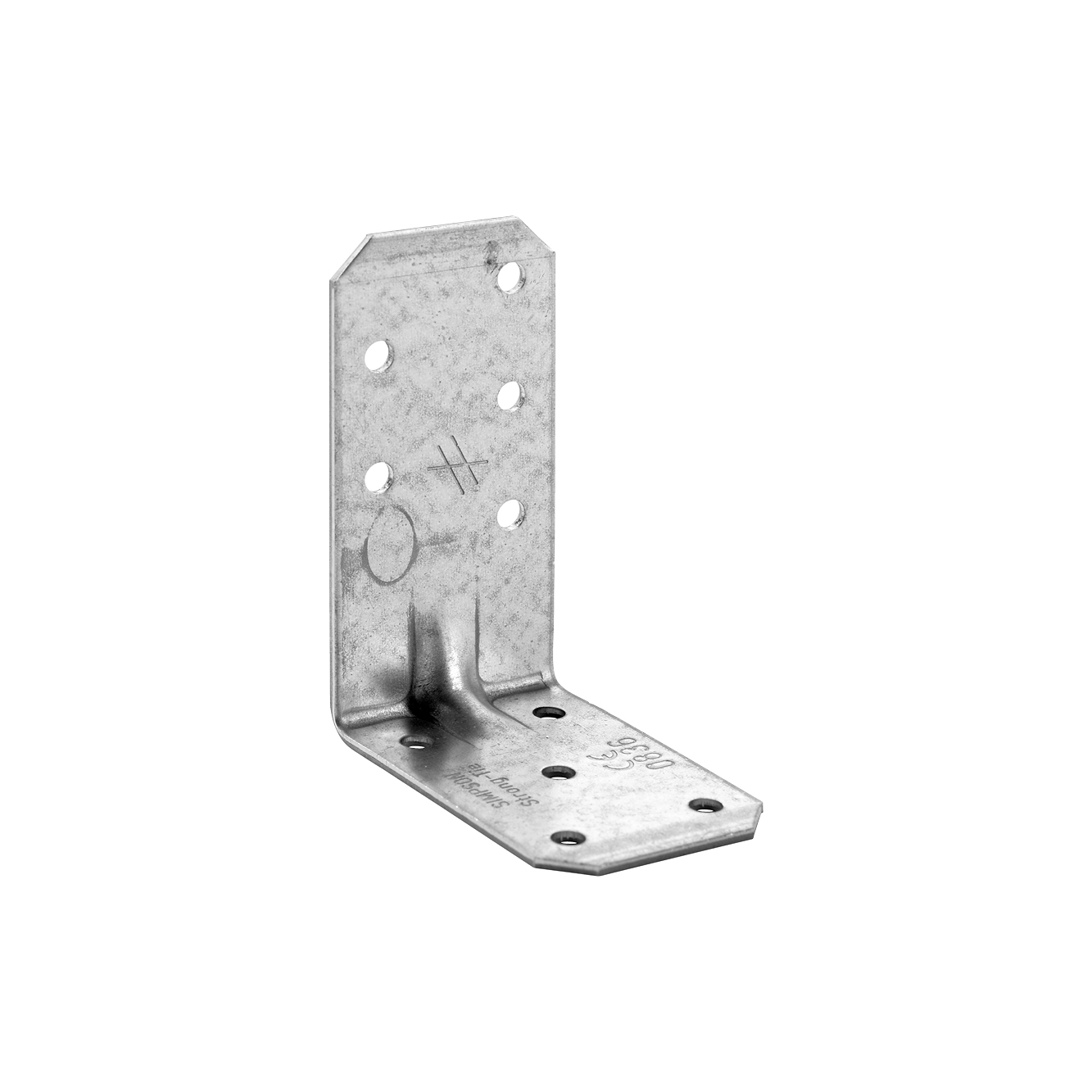

Złącze kątowe wzmocnione

Proste złącze kątowe ze wzmocnieniem do połączenia prostych nieskomplikowanych połączeń elementów drewnianych. Jest praktycznym złączem montażowym używanym w pracach ciesielskich.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

EPD

Stal ocynkowana ogniowo metodą Sendzimira

Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Mocne i trwałe połączenia
Obliczone statycznie

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Przeznaczony do łączenia drewnianych elementów w lekkich konstrukcjach drewnianej architektury ogrodowej.
Stosowane w standardowych połączeniach elementów drewnianych w konstrukcjach nośnych.
Połączenie belek poprzecznych w mniejszych konstrukcjach drewnianych.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A[mm]	Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe	Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø5[mm]
AA60280	50.0	0.083	83	62	40	2	5	5

Nośność charakterystyczna - pełne gwoździowanie

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ		R₂,ₖ=R₃,ₖ		R4/5,k
	szt.	szt.	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AA60280	5.0	5.0	min (2,9; 2,9 / kmod )	min (4,5; 4,4 / kmod )	min (4,1; 4,1 / kmod )	min (6,1; 6,0 / kmod )	min (1,4; 1,3 / kmod )	min (2,2; 2,1 / kmod )

* Nośność dla b = 80 mm i e = 120 mm
Kombinacja obciążeń:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$
