PIG

Podstawa słupa

Podstawy słup ukryta do zatopienia w świeżej mieszance betonowej.

Oznaczenie CE
ETA
Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal S235JR / S220JR
Grubość blachy 8,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

  • Niewidoczne połączenie​
  • Prosty montaż do podłoża
  • Obliczone statycznie

Zastosowanie

Połączenie

Słup - Beton
Element główny:
​-
beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

  • Stosowane w konstrukcjach drewnianych oraz zadaszeniach, pergolach, altanach czy tarasach i wszędzie tam gdzie niezbędne jest możliwie jak największe ukrycie złącza (np. ze względów architektonicznych).

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary złącza [mm] Otwory w płytce
A B C F G H t1 t2 Ø8.5
PIG 90 60 110 250 20 70 8 10 4

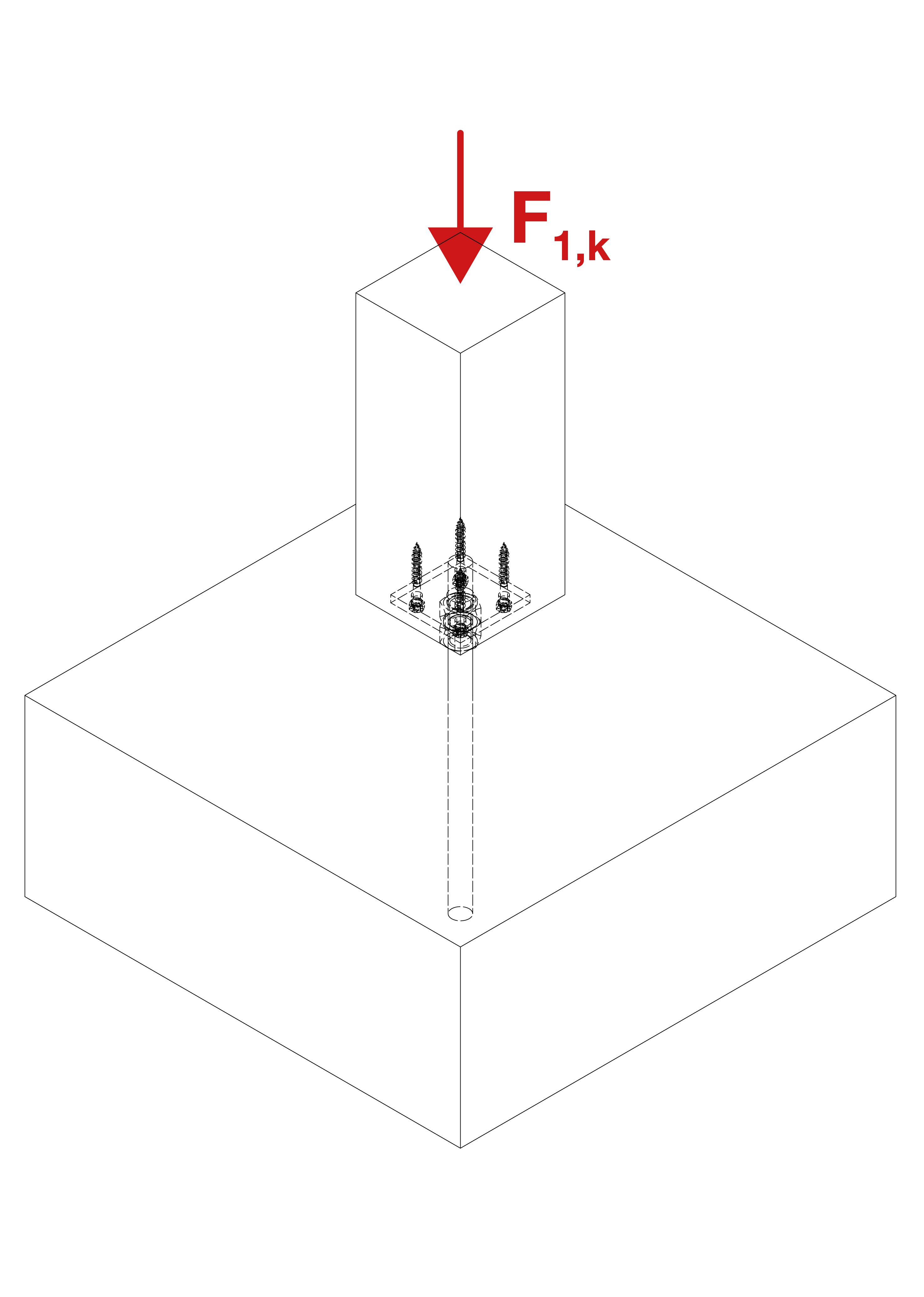

Nośność charakterystyczna

Referencje Łączniki Nośności charakterystyczne - drewno klasy C24 [kN]
do słupa R1.k R2.k R3.k R4.k
szt. Typ Długość sworznia [mm] Długość sworznia [mm] Długość sworznia [mm]
60 80 100 120 60 80 100 120 60 80 100 120 140 160
PIG 4 STD8xL 54.5/kmod 13.8 16 18.7 20.7 min (9.4 ; 7.9/kmod) min (10.9 ; 7.9/kmod) min (12.7 ; 7.9/kmod) 7.9/kmod 3.1 4.1 min (5.9 ; 5.3/kmod) min (7.9 ; 5.4/kmod) min (9.4 ; 5.7/kmod) 6.3/kmod

Kombinacja obciążeń:

Instalacja

Montaż

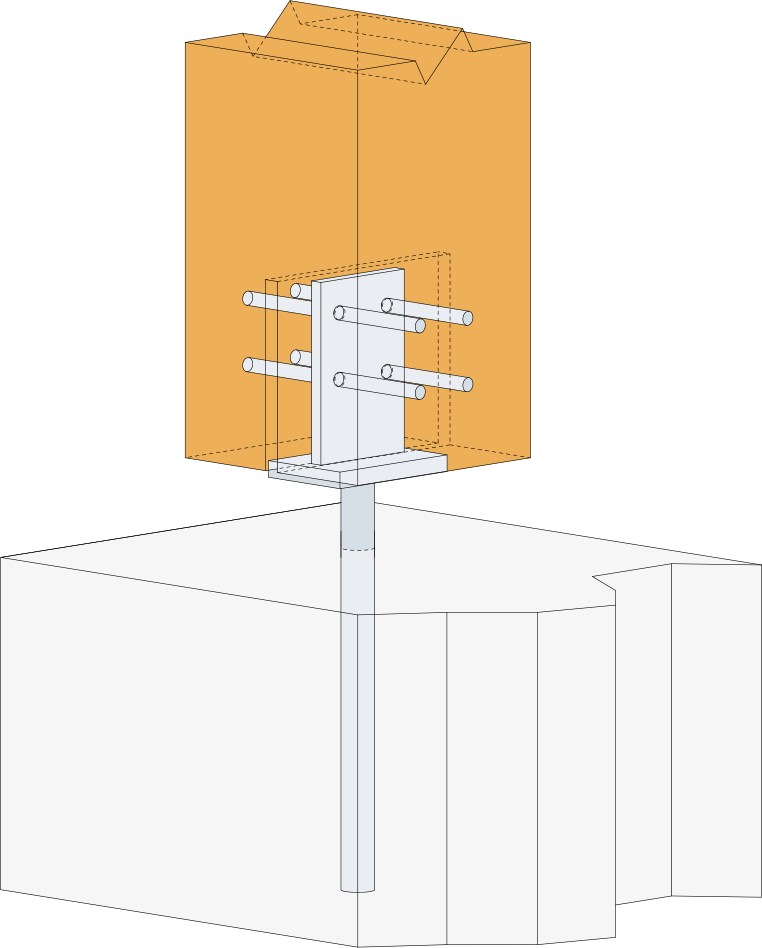

Mocowanie i Montaż

Mocowanie podstawy do drewna:
W słupie wykonywane jest nacięcie, w które jest wprowadzana blacha pionowa złącza.
Mocowanie następuje za pomocą sworzni STD Ø8.
Dostępne są szablony montażowe ułatwiające i przyśpieszające prace na budowie.
Mocowanie podstaw do betonu:
Pręt żebrowany 250 mm zatapiana w świeżej mieszance betonowej lub kotwiona chemicznie kotwą AT-HP.

  1. Przyłuż część górną podstawy do słupa i zaznacz otwory do nawiercenia oraz głębokość nacięcią do osadzenia podstawy słupa.
  2. Wywierć otwory o wyspecyfikowanej średnicy.
  3. Natnij słup na wymaganą głębokość.
  4. Ustal pozycje podstawy słupa i zatop pręt w wyznaczony miejscu w świeżej mieszance betonowej.
  5. Podstawa pozwala na maksymalnie 50 mm prześwit między fundamentem a słupem.
  6. ​Wsuń belkę na podstawę słupa i wbij wszystkie sworznie STD Ø8 w otwory.



Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

Biblioteka CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
