EGCL

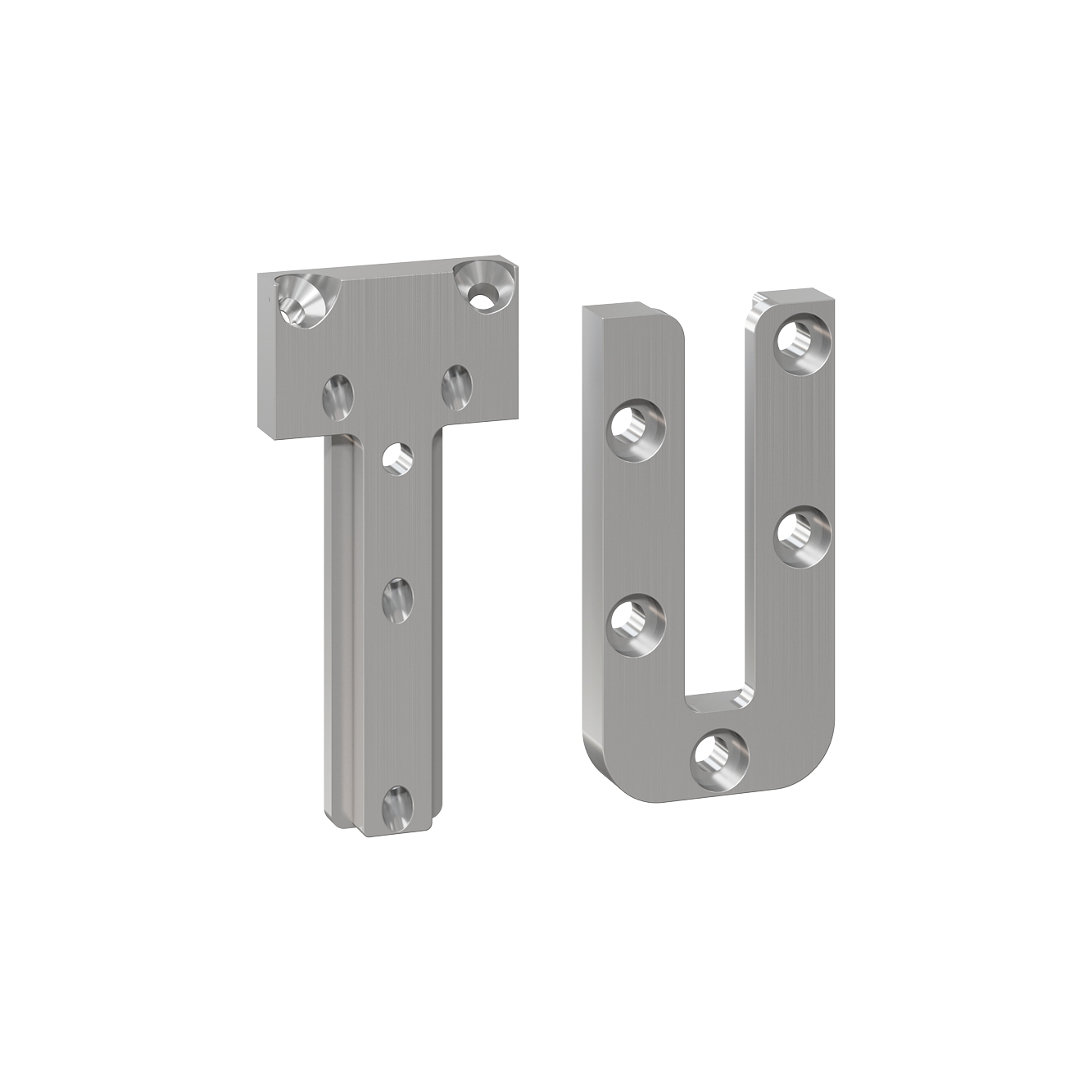

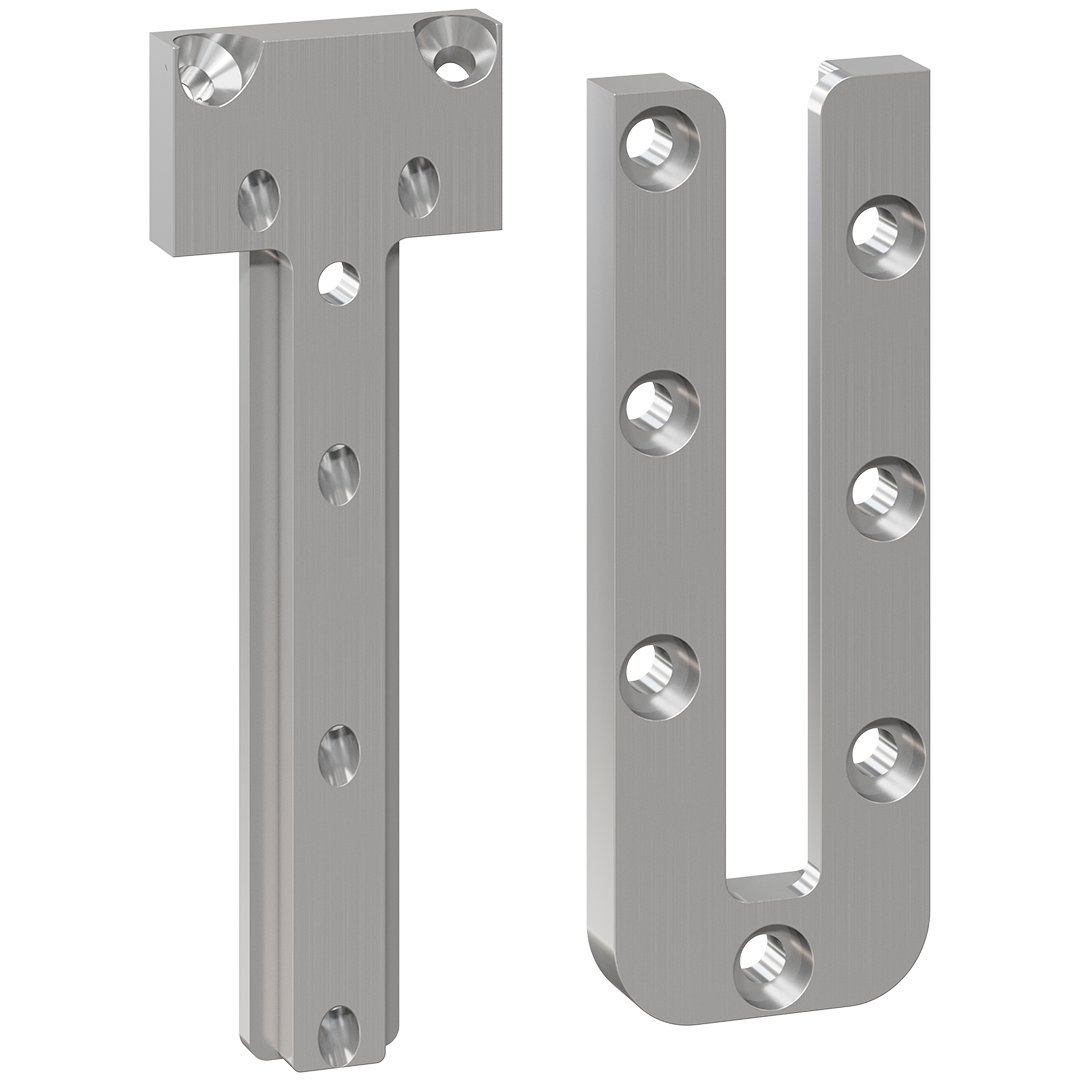

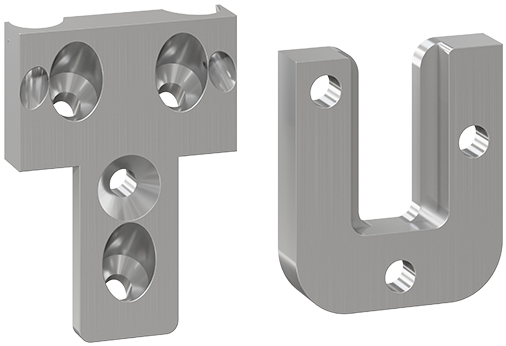

Dwuczęściowy ukryty wieszak belki

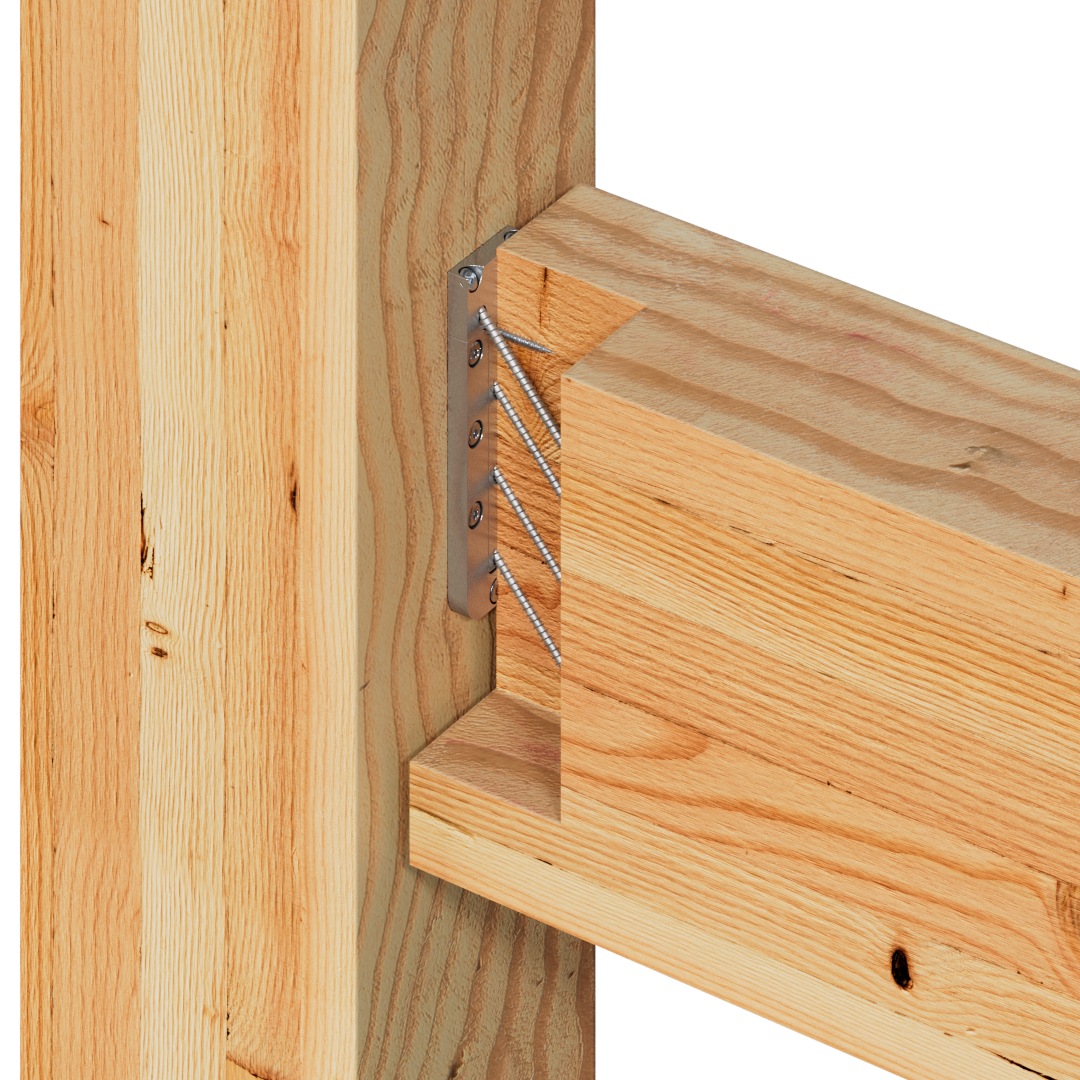

EGCL to dwuczęściowy system, który zapewnia bardzo wytrzymałe, ukryte połączenie między elementami drewnianymi, w którym do belki głównej belka nośna jest mocowana z wykorzystaniem powierzchni czołowej.

Oznaczenie CE

ETA

Klasa użytkowania 2

Aluminium

Odporność ogniowa R30
Szczegóły produktu
Właściwości
Materiał
- Aluminium EN AW-6082 T-6 zgodnie z normą NF EN 755-2:2000,
- Grubość: 8 mm (część podparta) i 8 mm (część nośna).
Zalety
- Może być wstępnie zainstalowany w celu szybszego montażu na placu budowy
- Zapewnia dyskretne połączenie tam, gdzie estetykajest priorytetem
Zastosowanie
Połączenie
- Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo - Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo
Obszar zastosowań

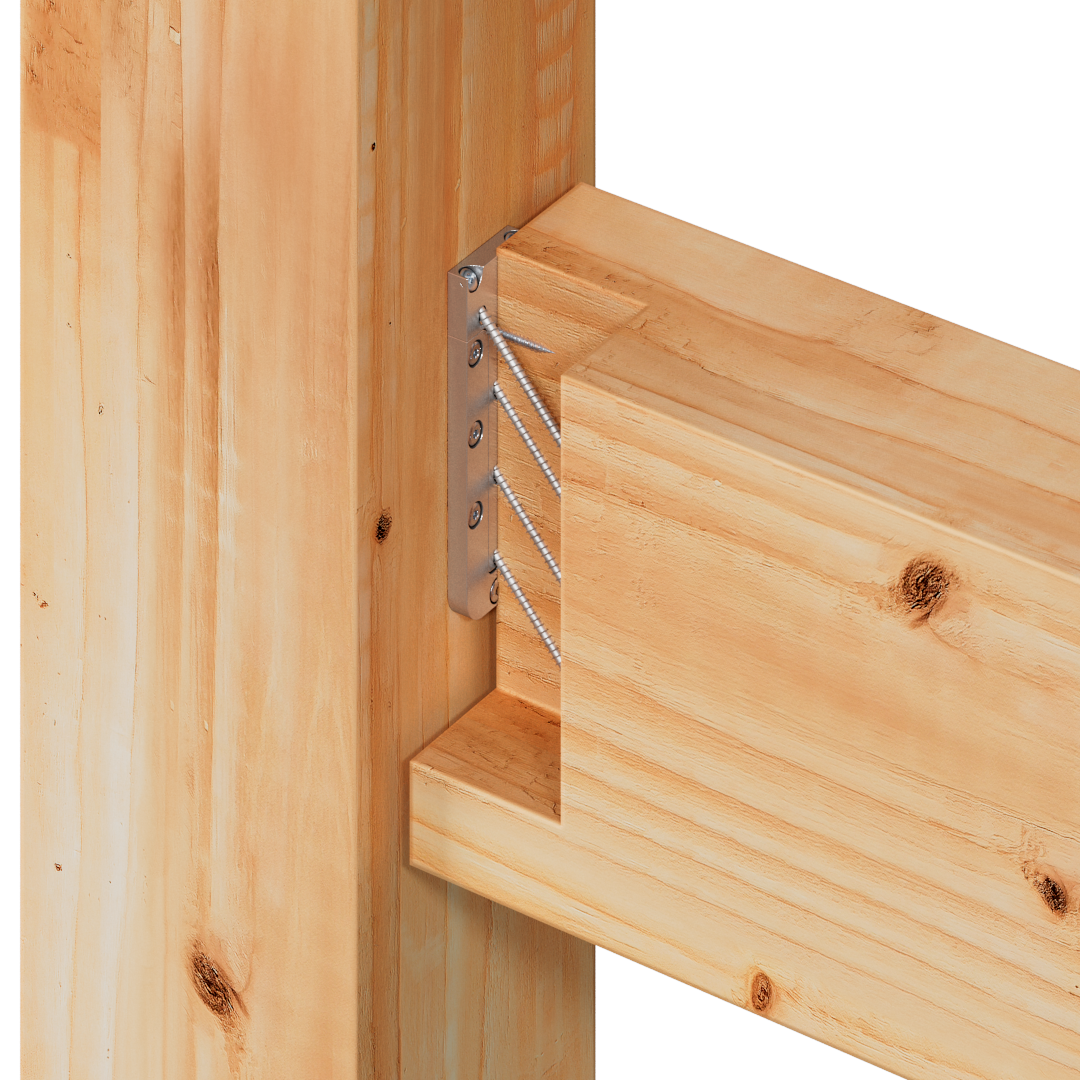

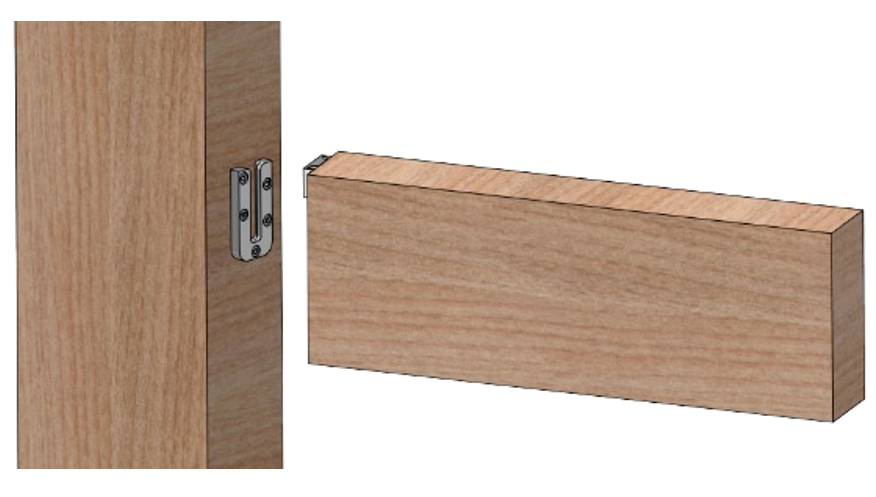

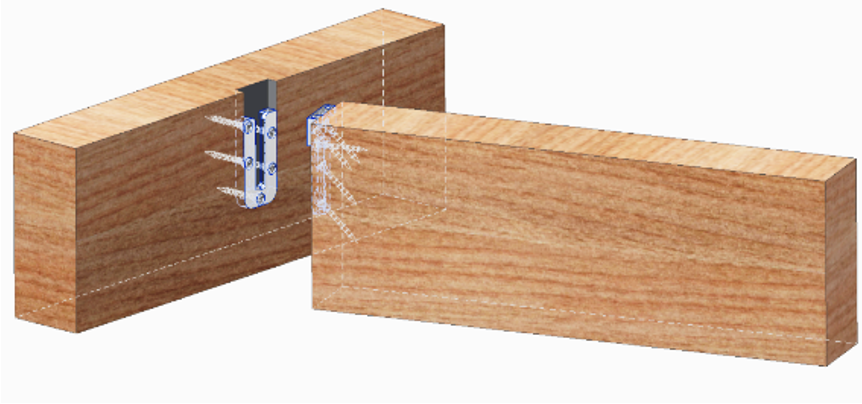

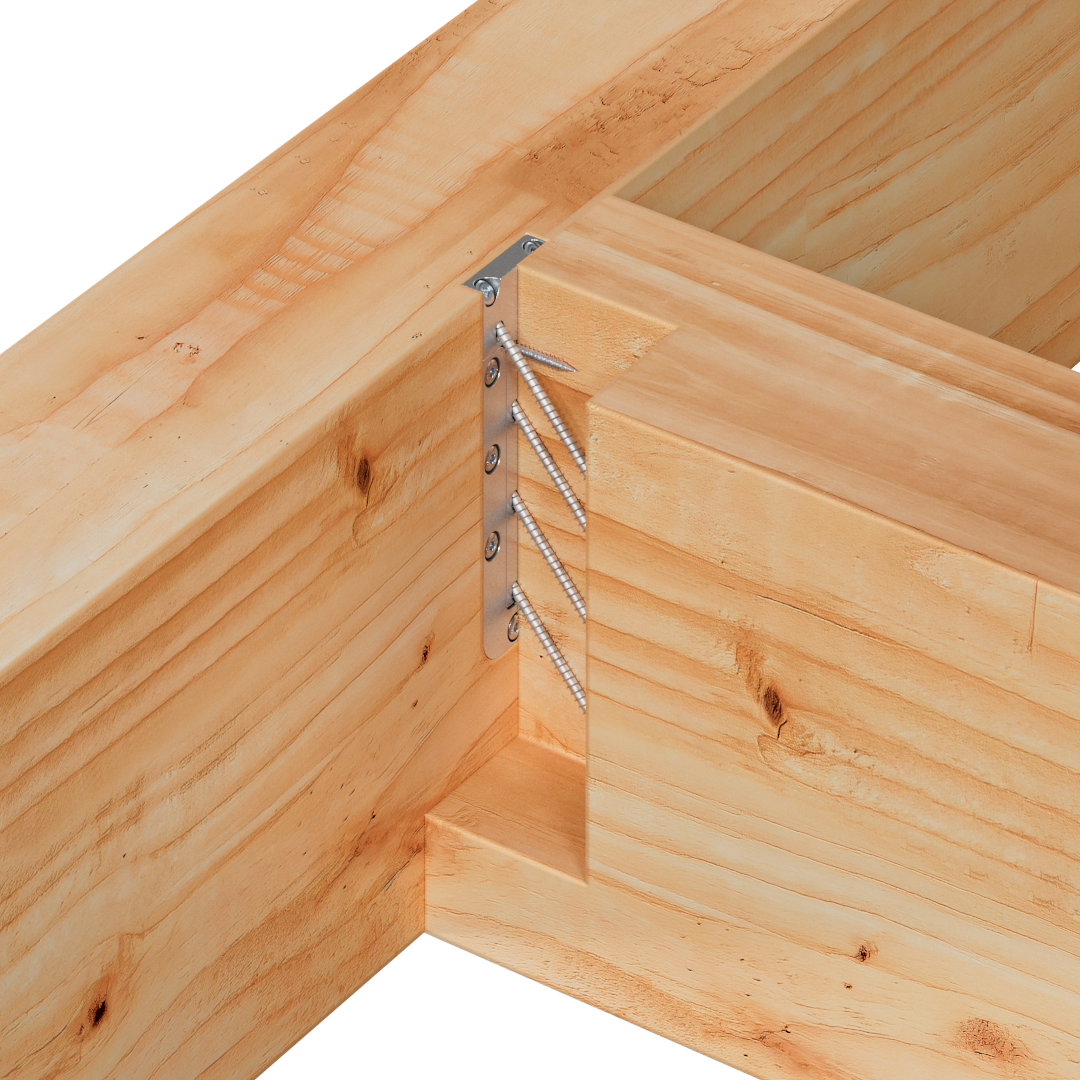

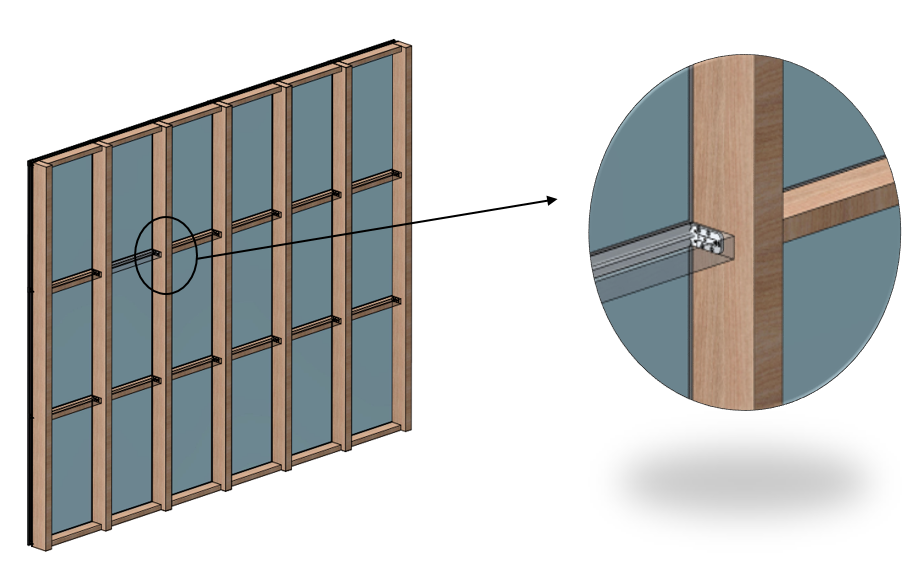

- Do połączenia elementów z drewna litego, kompozytowego lub klejone warstwowo, z elementem głównym o podobnych właściwościach w połączeniach belka-belka, belka-słup.
Montaż
- Montaż złączy EGCL jest uproszczony dzięki zastosowaniu szablonu
- Dla właściwego i szybkiego montażu zalecane jest wcześniejsze przygotowanie połączenia przy użyciu odpowiednich narzędzi ułatwiających fachowe frezowanie montowanie i wiercenie.
Dane techniczne
Wymiary
| Numer referencyjny | Wymiary | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Otwory | Other | ||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t1 = t2[mm] | Część U-Ø5 | Część T-Ø4 | Waga[kg] | ||
| 90° | 45° | 90° | ||||||||
| EGCL60 | 61 | 35 | 48 | 21 | 40 | 8 | 3 | 3 + 2 | 1 | 0.039 |
| EGCL90 | 89 | 35 | 76 | 21 | 68 | 8 | 5 | 4 + 2 | 1 | 0.058 |
| EGCL120 | 117 | 35 | 104 | 21 | 96 | 8 | 7 | 5 + 2 | 1 | 0.076 |
Except for the two optional uplift screws, fill all screw holes with screws.
To prevent rotation and to absorb uplifting, lateral and axial loads, two optional fully threaded screws are inserted from the joist through the connector into the header.

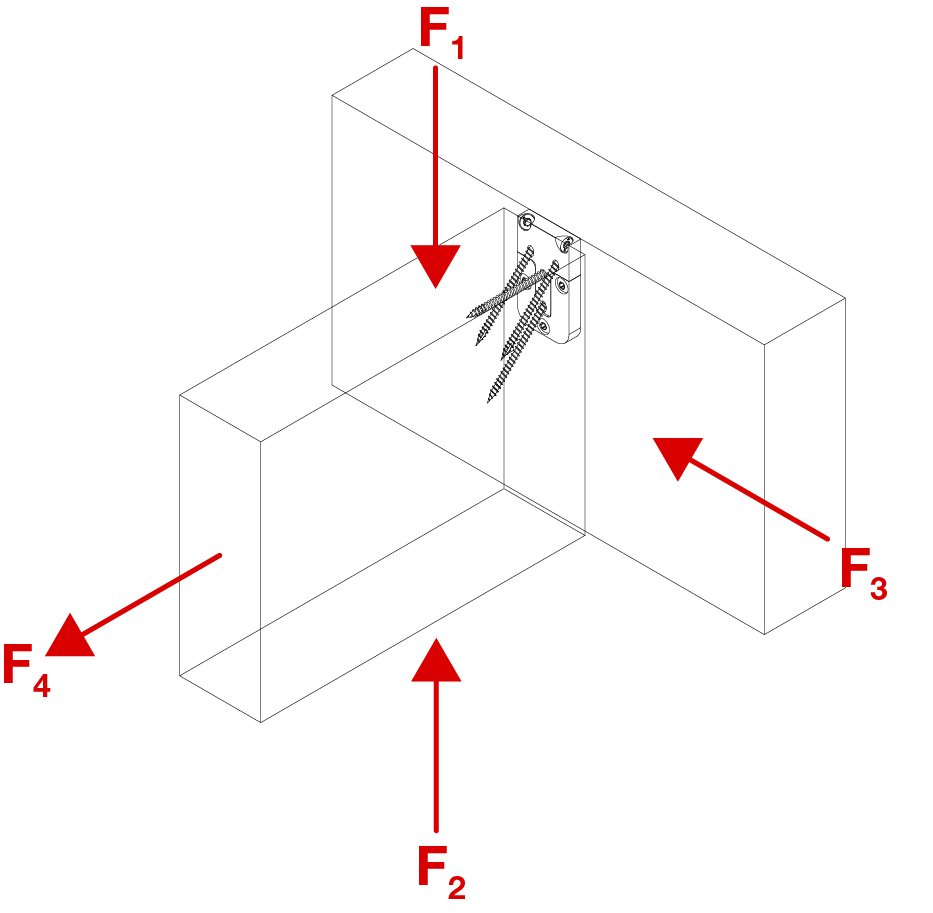

Nośności charakterystyczne - połączenie belek drewnianych
| Numer referencyjny | Hanger capacity | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nośności charakterystyczne - połączenie belek drewnianych | ||||||||||
| Characteristic capacities - Timber C24[kN] | Ilość łączników | min. wymiary - belki[mm] | ||||||||
| R₂,ₖ | R3,k | R₄.ₖ | R₁,ₖ | Belka drugorzędna | Belka główna/Słup | B | H | |||
| Szerokość belki | TTUFS 4,0x60 (No.77616) | Wkręty TTUFS 4.0x60 opcjonalnie | CSA 5,0x40 | |||||||
| ≥40mm | ≥60mm | |||||||||
| EGCL60 | 3.1 | 1.5 | 2.3 | 5.3 | 6.7 | 4 | 2 | 3 | 40 | 100 |
| EGCL90 | 3.6 | 1.8 | 3.1 | 5.9 | 8.9 | 5 | 2 | 5 | 40 | 120 |
| EGCL120 | 4.2 | 2.2 | 3.9 | 7.5 | 11.1 | 6 | 2 | 7 | 40 | 150 |
Podane wartości dotyczą minimalnych wymiarów belki stropowej.
W przypadku większych przekrojów i różnych należy przestrzegać specyfikacji odpowiedniego ETA.
Jeśli siła jest tylko w kierunku F1, dwie opcjonalne od góry można pominąć.
Nośności charakterystyczne - R_3,k - z wkrętami wzmacniającymi
| Numer referencyjny | Hanger capacity | ||||||
|---|---|---|---|---|---|---|---|
| Wkręty wzmacniające TTUFS4,0x35 * | Nośności charakterystyczne – R₃,ₖ [kN] – w zależności od minimalnych wymiarów belki [mm] | ||||||
| Wysokość[mm] | Szerokość | ||||||
| CNA4.0x40[mm] | CNA4.0x50[mm] | 60[mm] | 70[mm] | Dł. sworznia[mm] | |||
| EGCL60 | 3 | 100 | 2.6 | 3.3 | 3.9 | 4.6 | 5.2 |
| EGCL90 | 3 | 120 | 3.1 | 3.9 | 4.7 | 5.2 | 6.2 |
| EGCL120 | 4 | 150 | 3.9 | 4.9 | 5.9 | 6.8 | 7.8 |
*Wkręty wzmacniające są zawsze o 5 mm krótsze niż szerokość belki.
Instalacja
Montaż
Łączniki
- Belka główna:
CSA Ø5mm zgodnie z ETA-04/0013: Wkręty CSA wkręcane są prostopadle (90°) do złącza. - Belka drugorzędna:
TTUFS Ø4mm zgodnie z ETA-21/0670: Wkręty TTUFS są wkręcane pod kątem 45° do złącza. Z wyjątkiem jednego łącznika TTUFS na środku belki (część męska), która jest wkręcana w belkę prostopadle do złącza, jest ona również używana jako pomoc montażowa.
Aprobaty i Deklaracje
Deklaracja właściwości użytkowych (DoP)
Pokaż historię
Europejska ocena techniczna (ETA)
Pokaż historię
Pobieranie
Biblioteka CAD i BIM
2D
EGCL90
-
-
-
-
EGCL60
-
-
-
-
3D
EGCL90
-
-
-
-
-
EGCL60
-
-
-
-
-
3D Uproszczone
EGCL90
-
-
-
-
-
EGCL60
-
-
-
-
-
Układ gwoździowania
EGCL90
-
-
-
-
EGCL60
-
-
-
-
EGCL120
-
-
-
-
