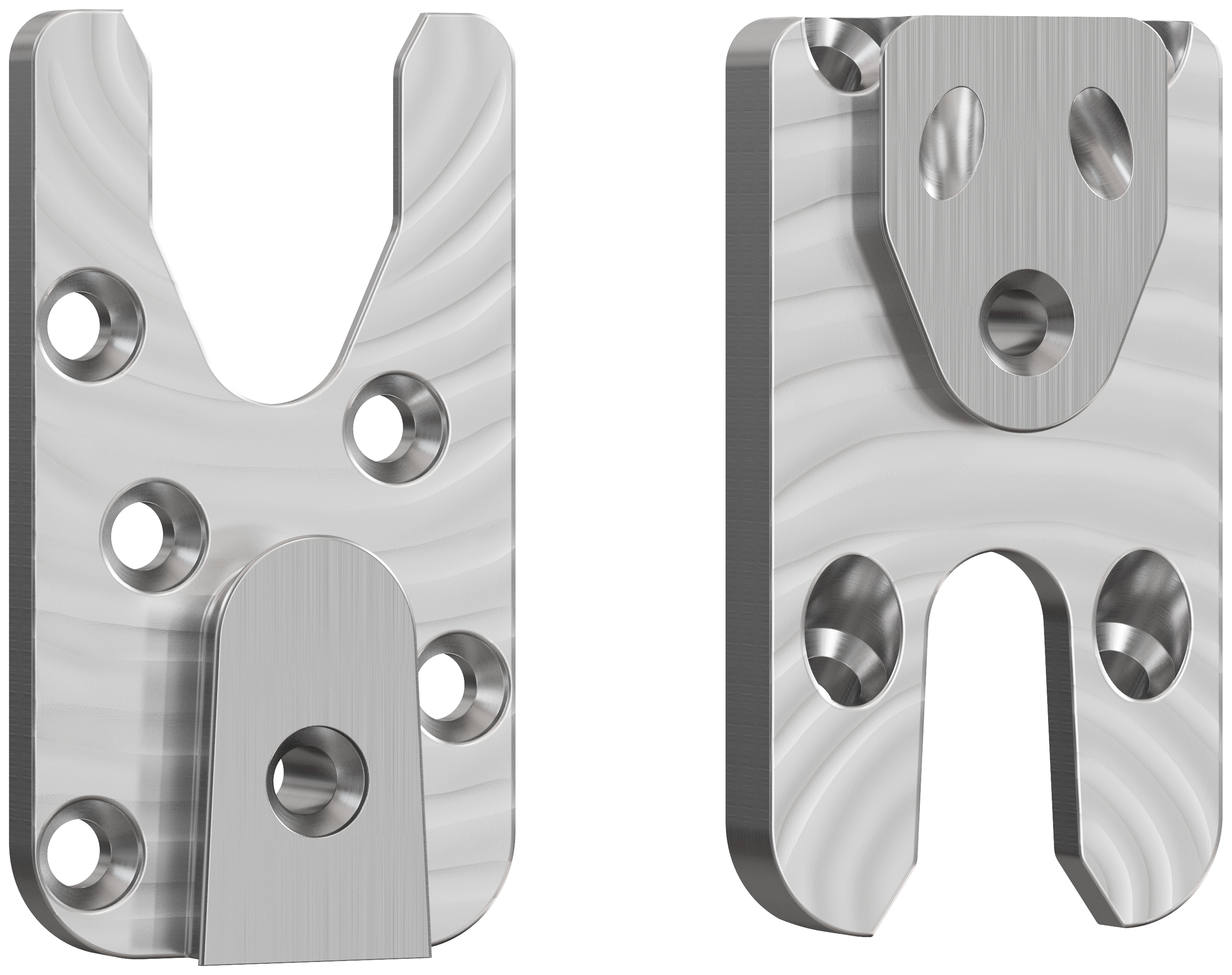

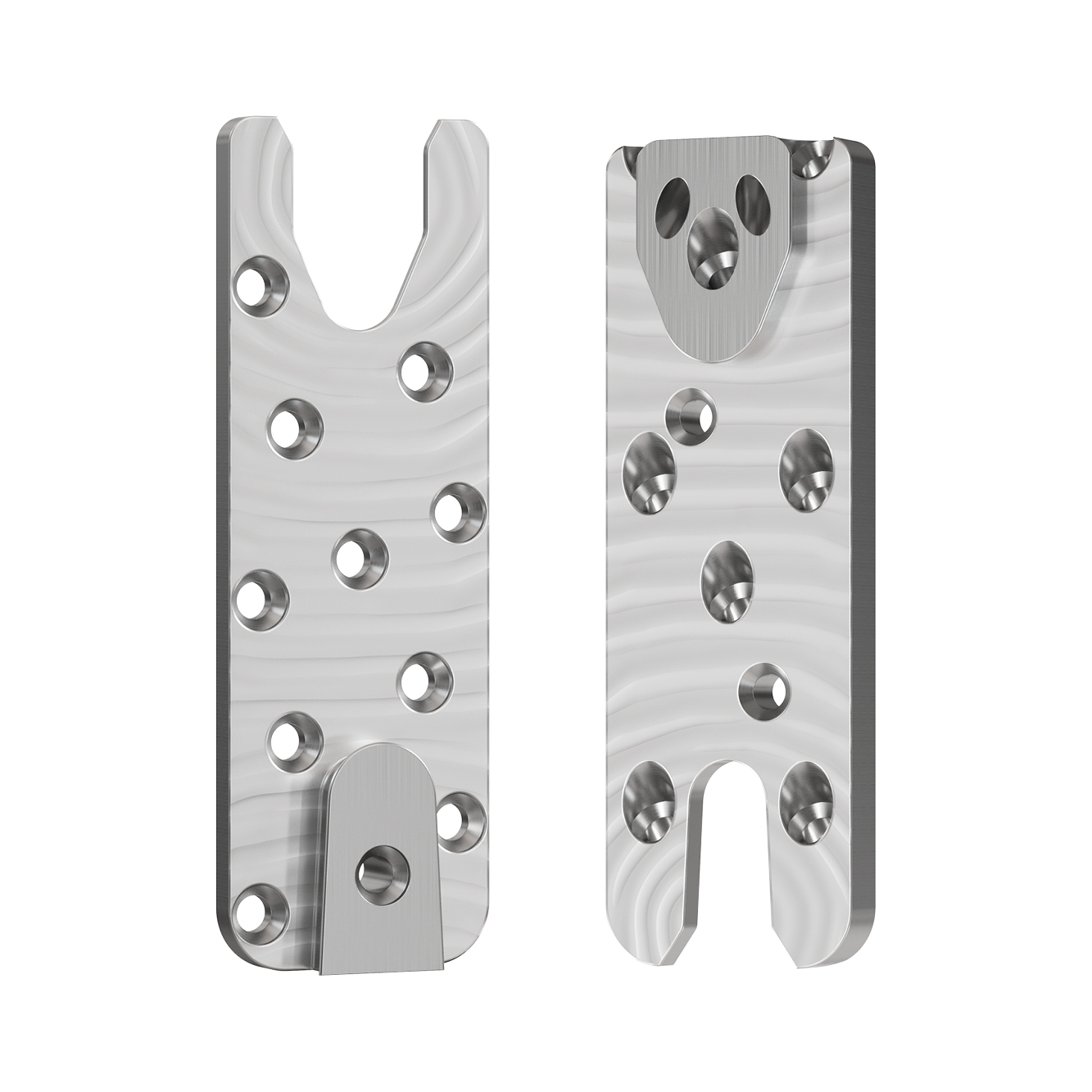

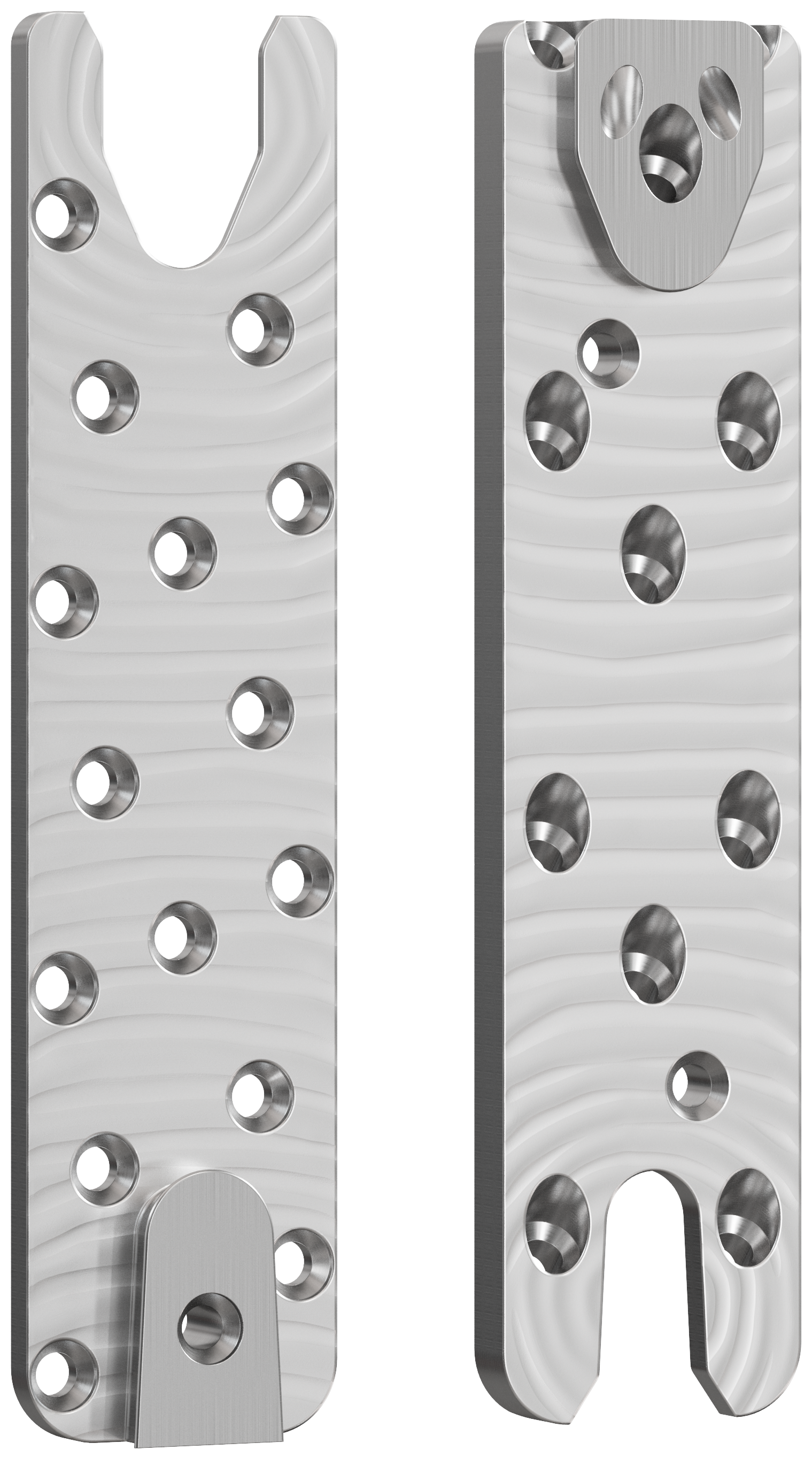

Dwuczęściowy ukryty wieszak belki

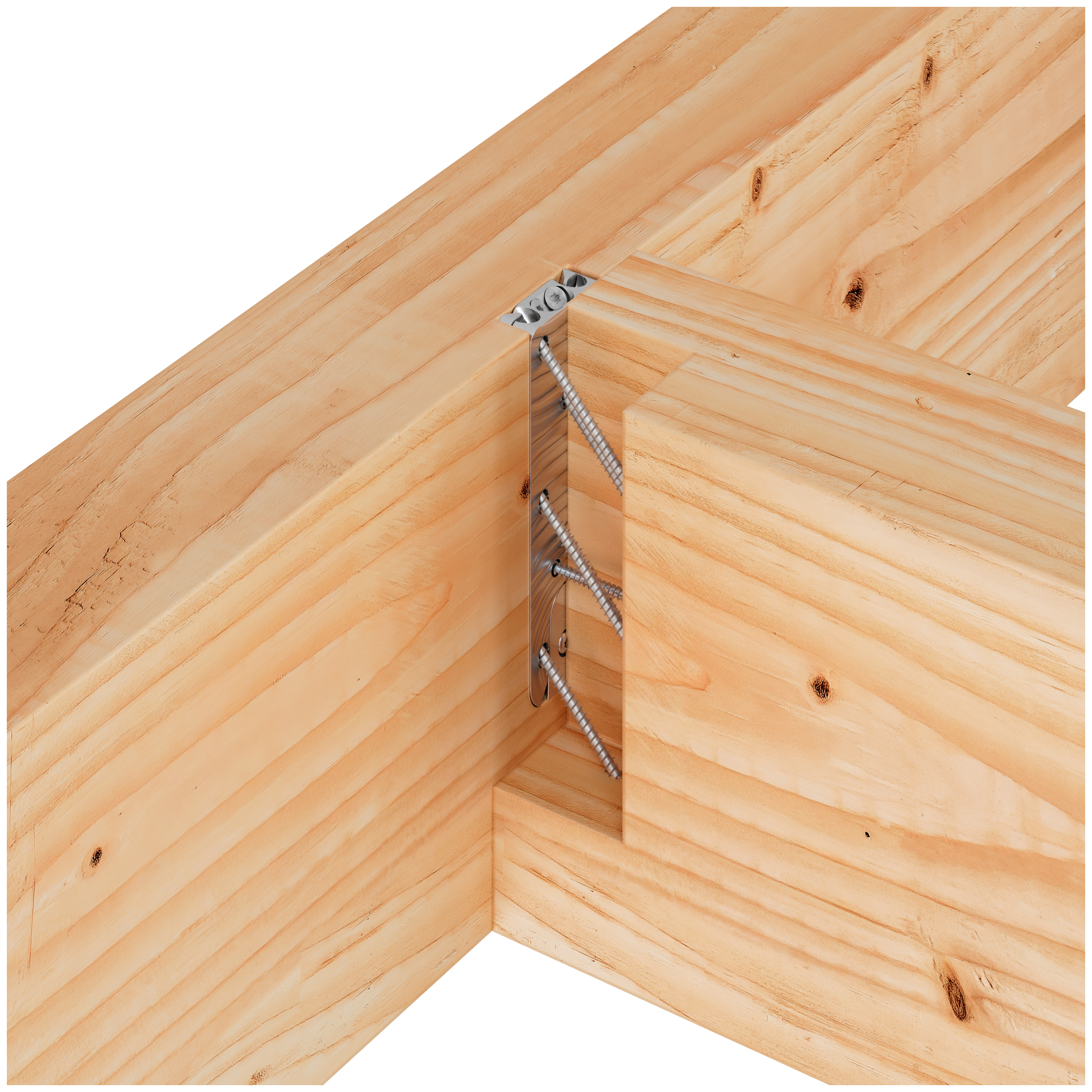

Przeznaczony do belek z litego drewna i drewna klejonego warstwowo (Glulam): EGCM to dwuelementowe złącze zapewniające wytrzymałe, niewidoczne połączenie pomiędzy elementami drewnianymi, w którym do belki głównej lub słupa, belka jest mocowana z wykorzystaniem powierzchni czołowej.
Dzięki ukrytemu połączeniu wewnątrz elementów drewnianych, rozwiązanie to zapewnia 30-minutową odporność ogniową.

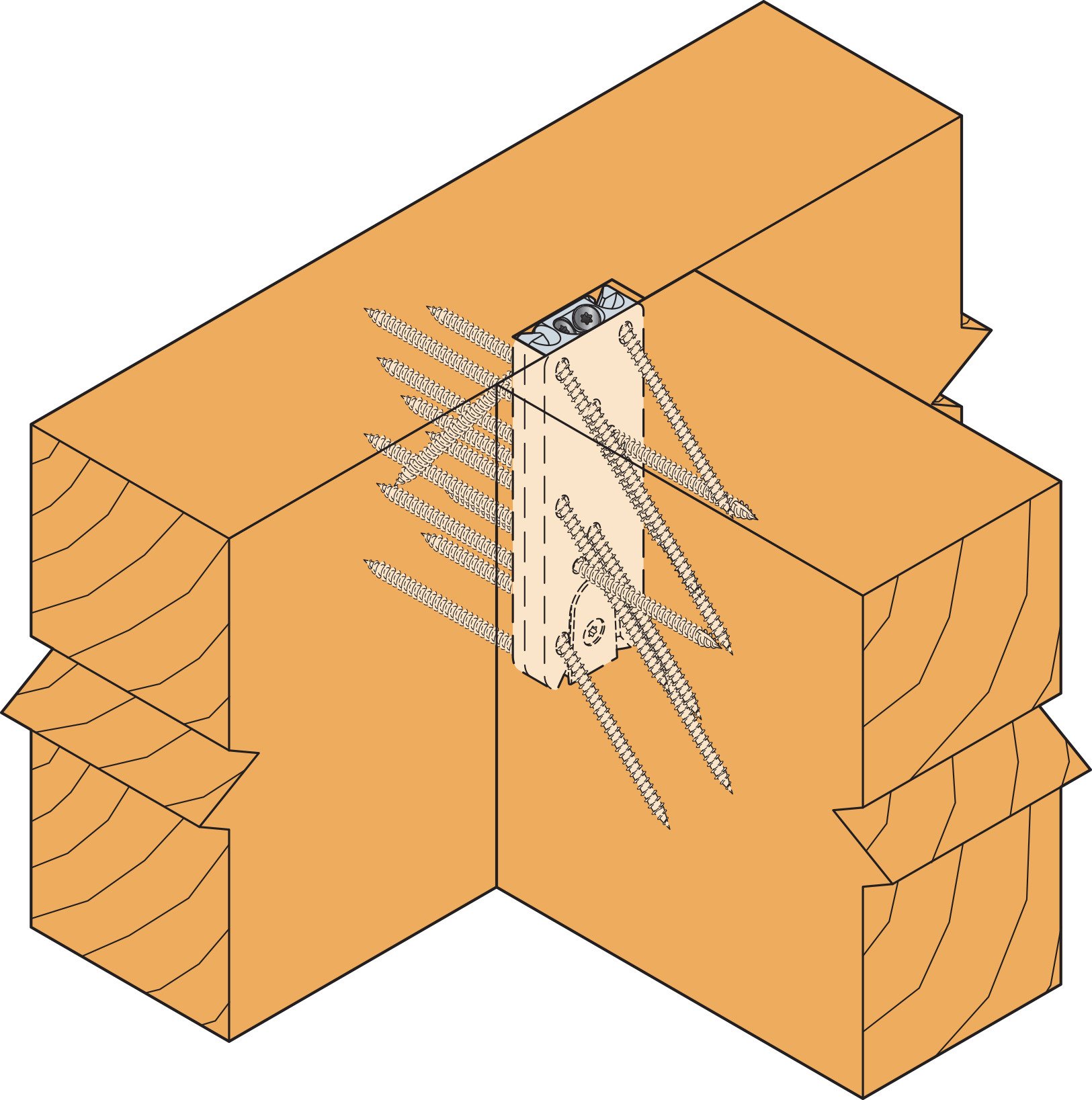

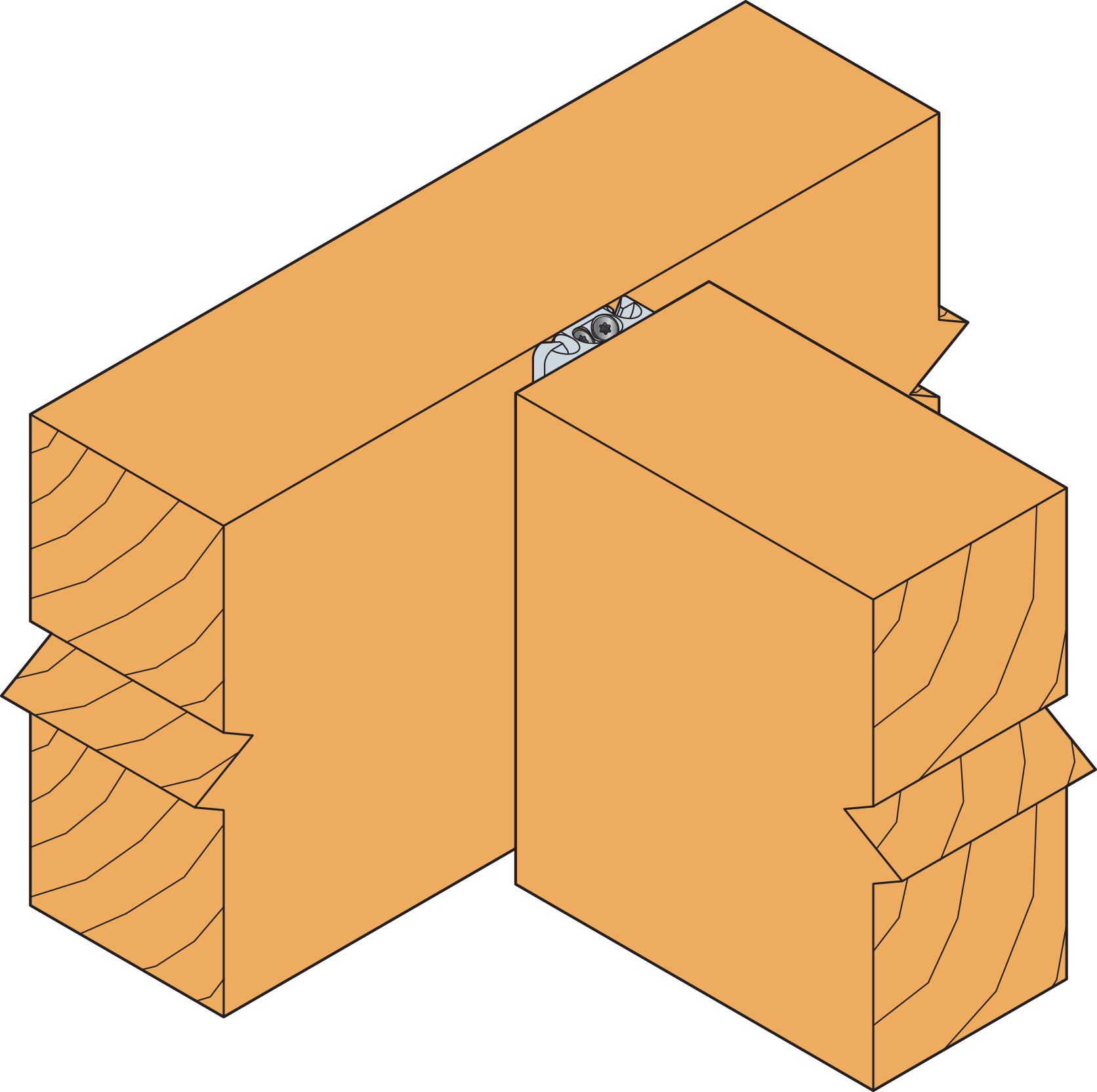

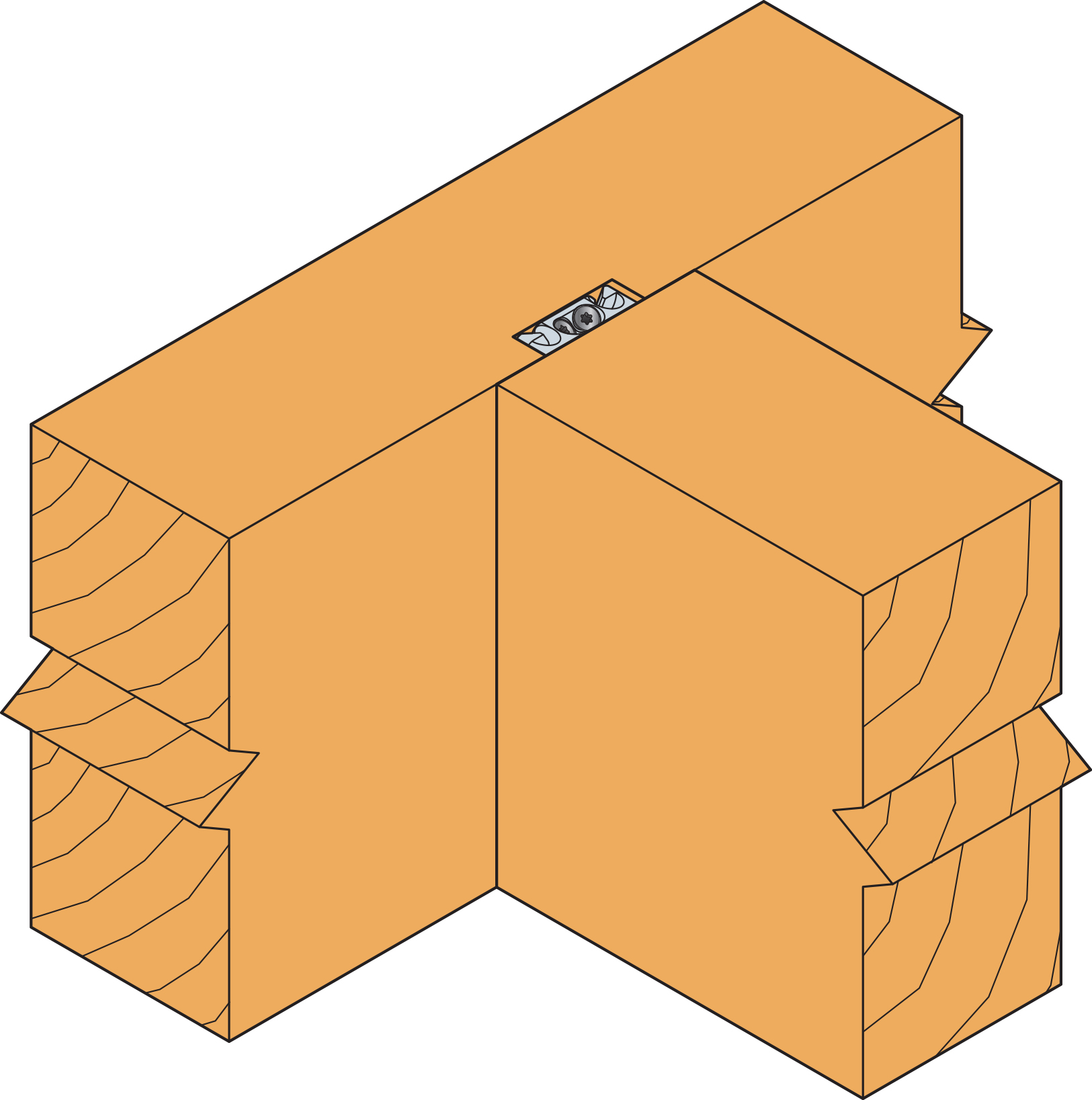

EGCL może być montowany jako połączenie standardowe lub połączeniu ukryte. Idealny do zastosowań w budownictwie jedno i wielorodzinnym.






Szczegóły produktu
Właściwości
Materiał
Aluminium EN AW-6082 T-6 zgodnie z normą NF EN 755-2:2000,
Grubość: 16 mm (część podparta) i 16 mm (część nośna).
Zalety
- Może być wstępnie zainstalowany w celu szybszego montażu na placu budowy
- Każdy komponent jest łatwy do sparowania ze względu na identyczną szerokość i wysokość
- Lekkie aluminium ułatwiające przenoszenie
- Zapewnia do 30 minut odporności ogniowej
Zastosowanie
Połączenie
- Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo
- Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo
Obszar zastosowań

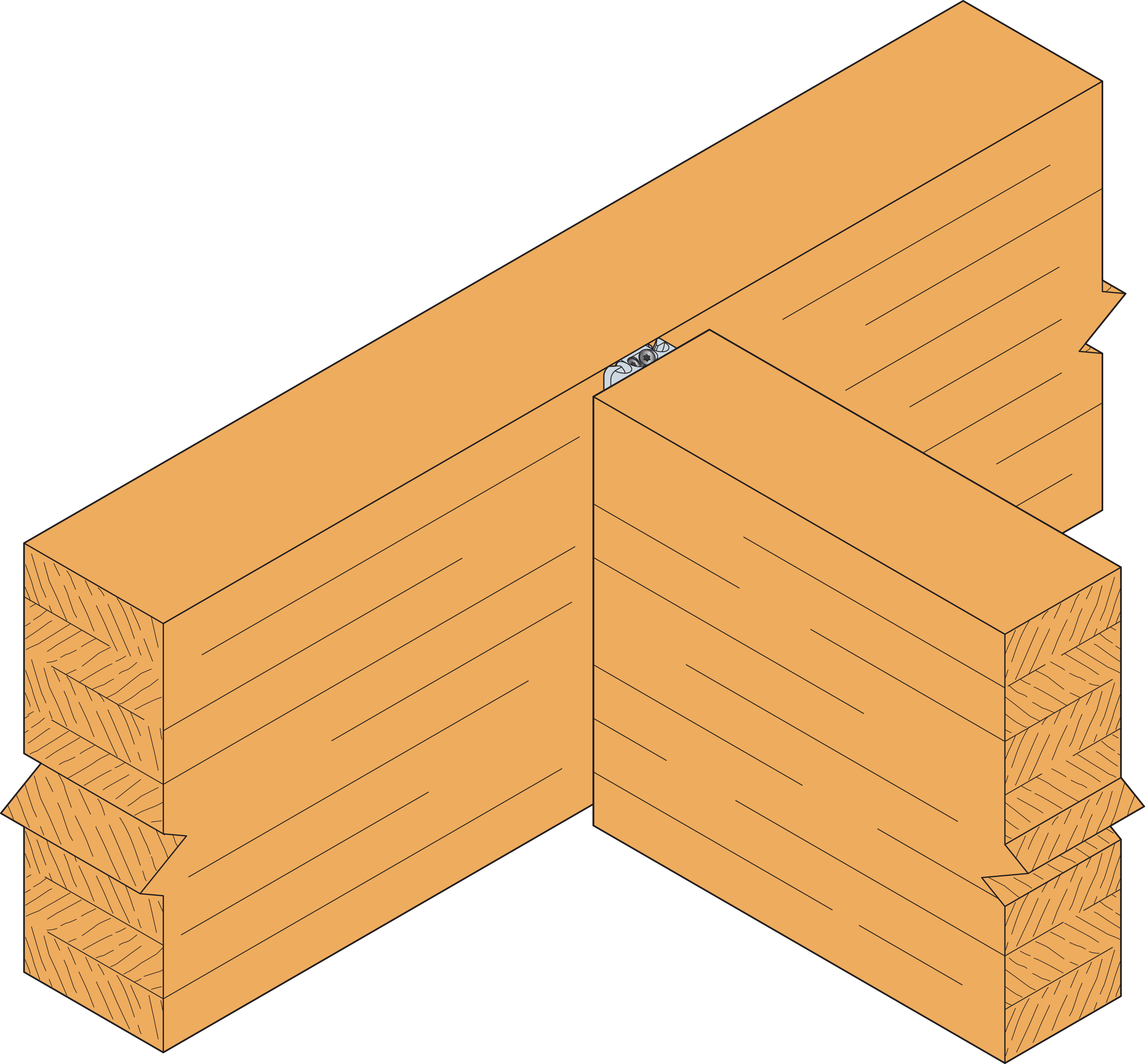

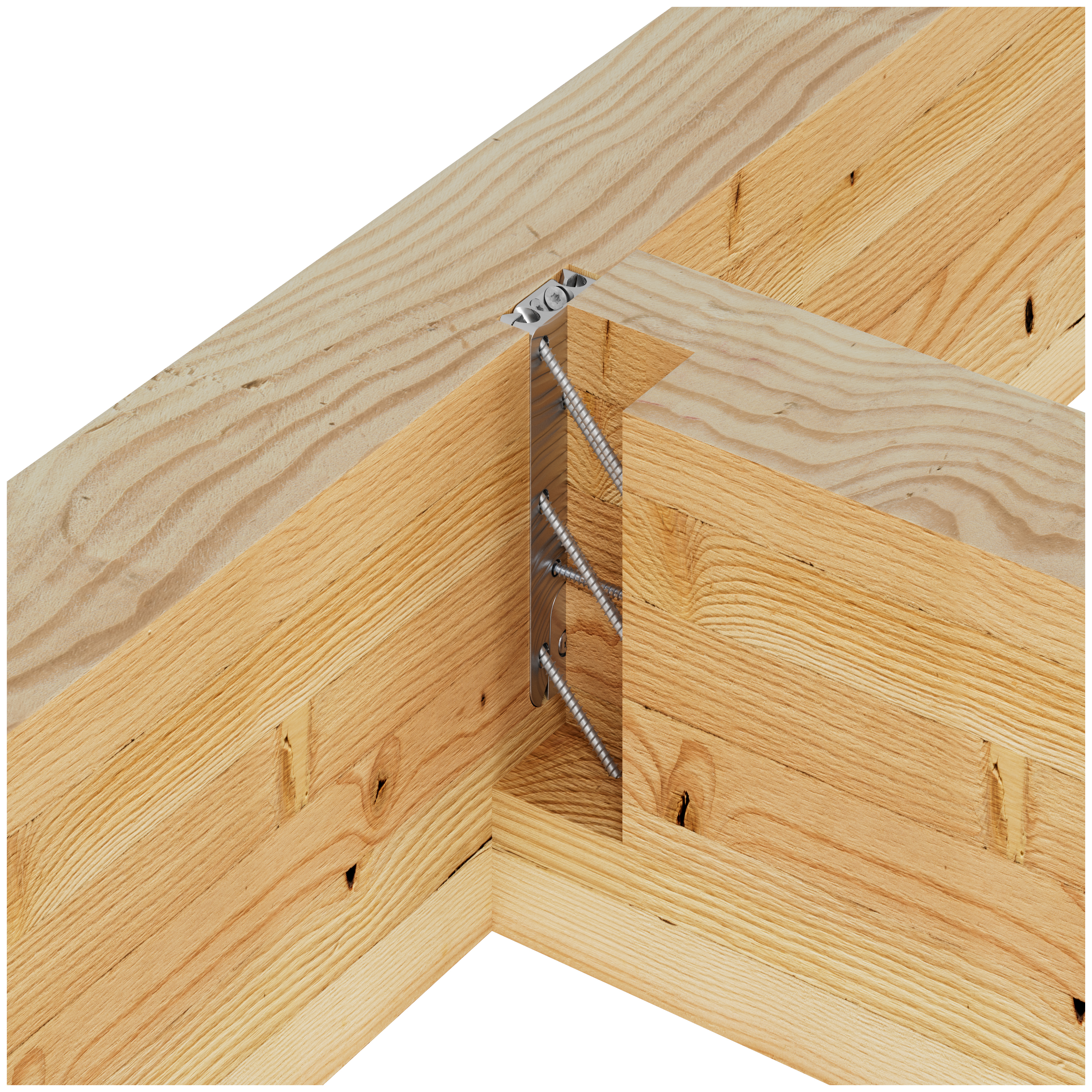

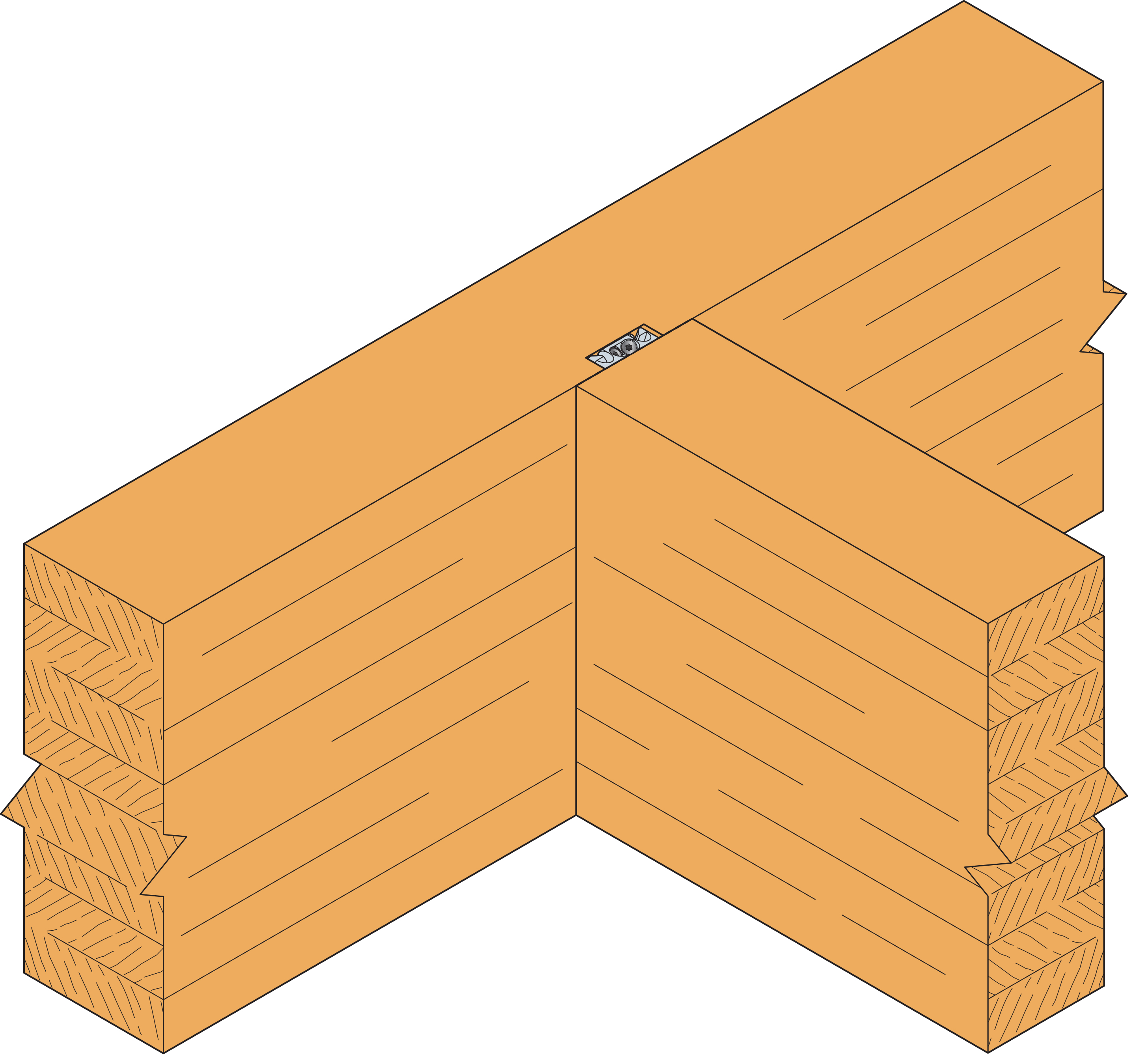

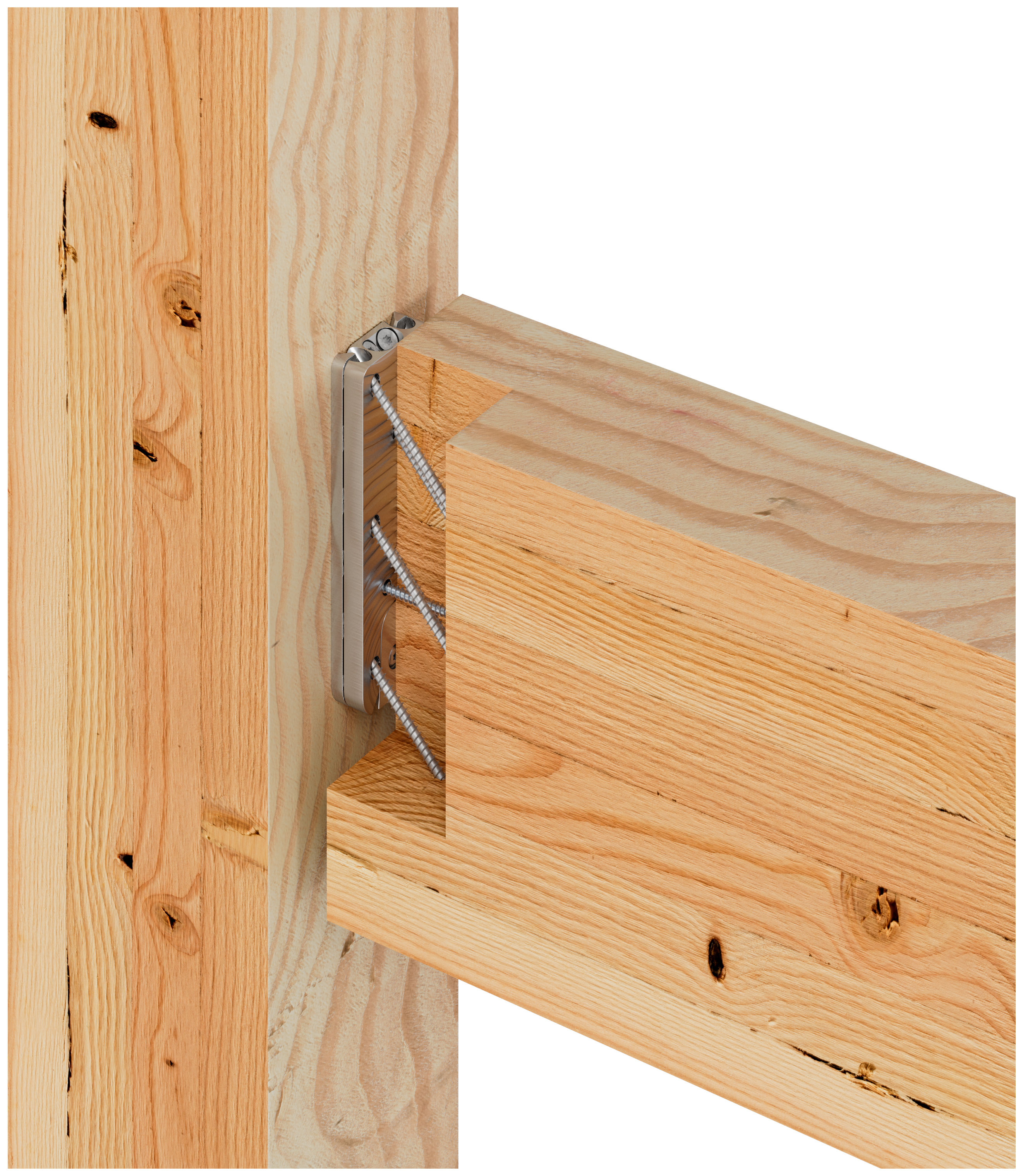

Do połączenia elementów z drewna litego, kompozytowego lub klejone warstwowo, z elementem głównym o podobnych właściwościach w połączeniach belka-belka, belka-słup, jako część konstrukcji w budownictwie jedno i wielorodzinnym.
Motaż

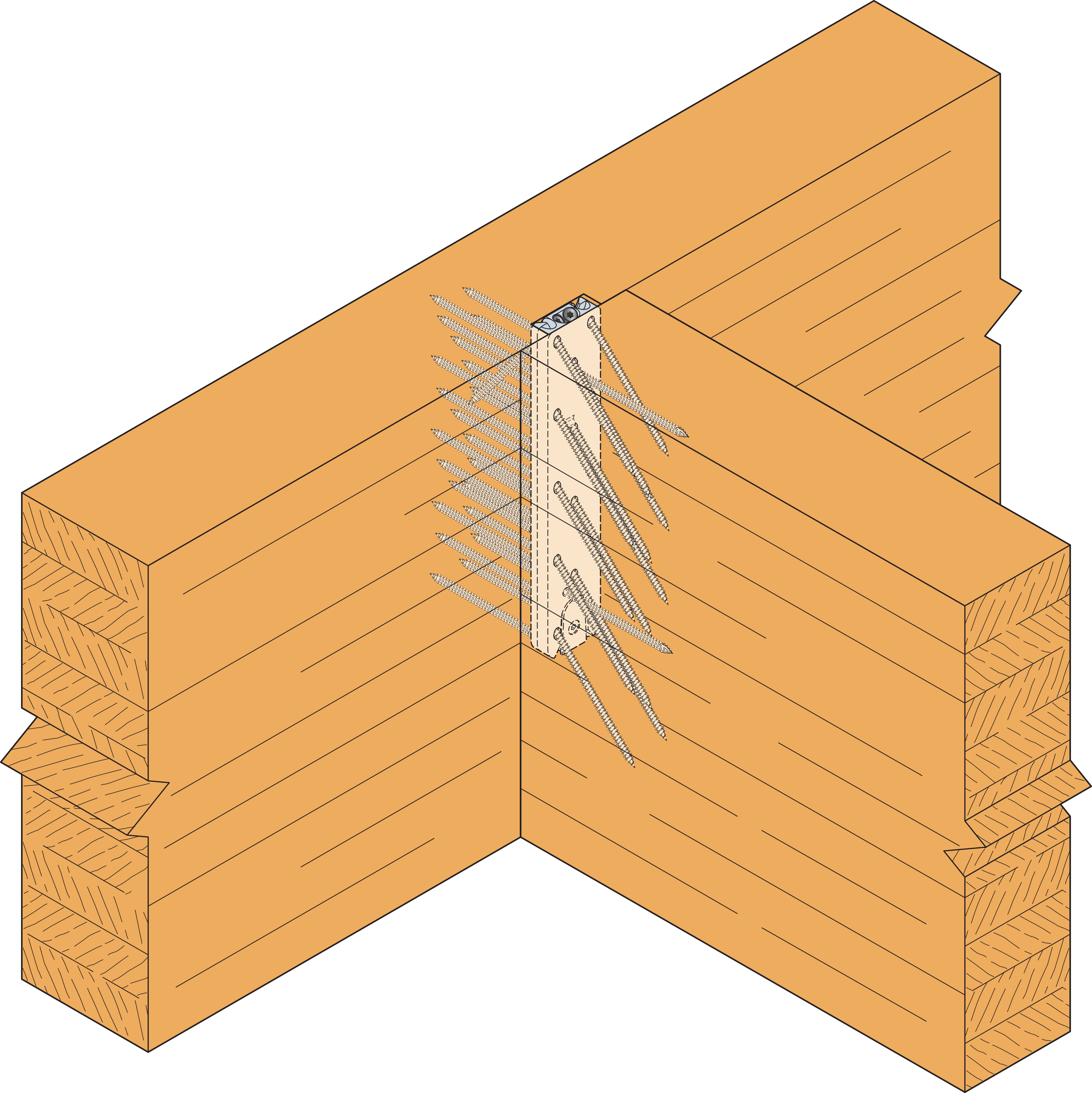

- Montaż złączy EGCM jest uproszczony dzięki zastosowaniu szablonu
- Szczelinę można wyfrezować za pomocą frezu o średnicy Ø16 mm z zastosowaniem podkładki prowadzącej Ø30 mm.
- UWAGA: EGCM nie powinien być używany do montażu z ujemnym nachyleniem.
Dane techniczne
Wymiary produktu
| Numer referencyjny | Wymiary | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rozmiar elementu głównego[mm] | Wymiary złącza[mm] | Timber size[mm] | Otwory - belka główna[mm] | Otwory - belka drugorzędna[mm] | Other | ||||||
| Szerokość słupa | A[mm] | B[mm] | t[mm] | Width | Wysokość[mm] | Okrągłe | Okrągłe | Waga[kg] | |||
| Szerokość[mm] | Szerokość[mm] | Min[mm] | Max[mm] | -15°<β<90°[mm] | Ø6.5 | Ø6.5 | |||||
| EGCM90 | 125 | 90 | 50 | 16 | 75 | * | * | * | 6 | 7 | 0.17 |
| EGCM150 | 125 | 150 | 50 | 16 | 75 | * | * | * | 11 | 12 | 0.28 |
| EGCM210 | 125 | 210 | 50 | 16 | 75 | * | * | * | 18 | 15 | 0.4 |
| EGCM270 | 125 | 270 | 50 | 16 | 75 | * | * | * | 21 | 18 | 0.52 |
*Zależy od długości wkrętu CSFT

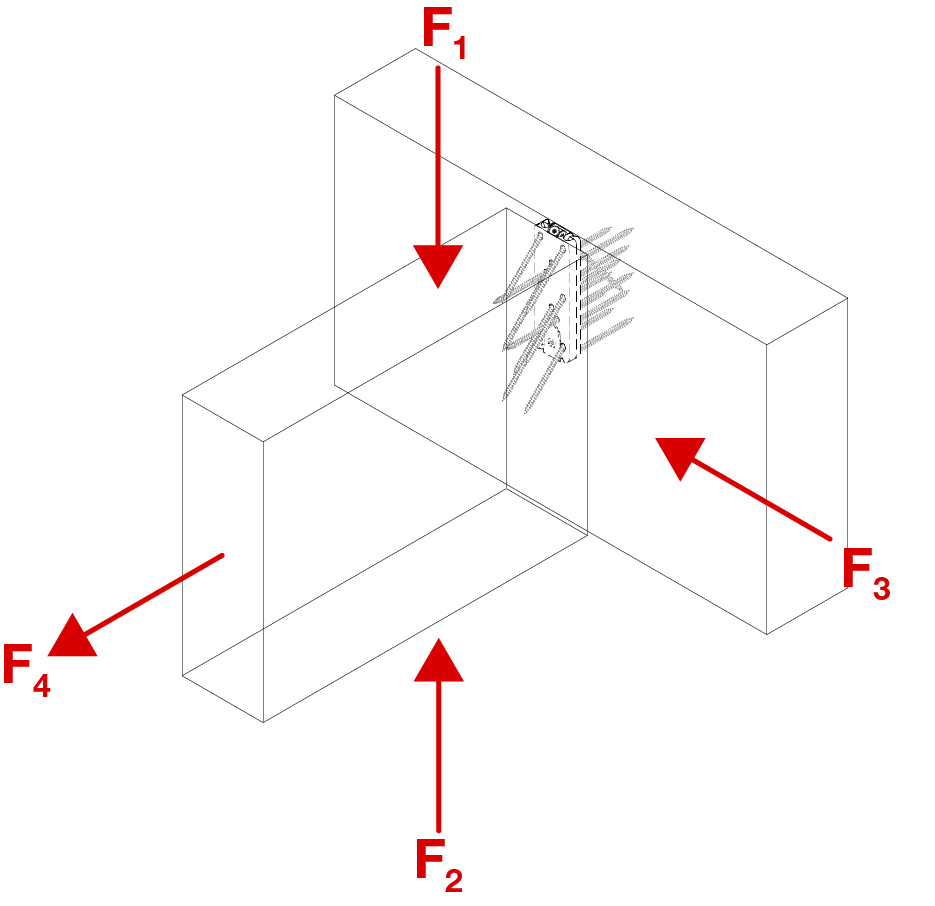

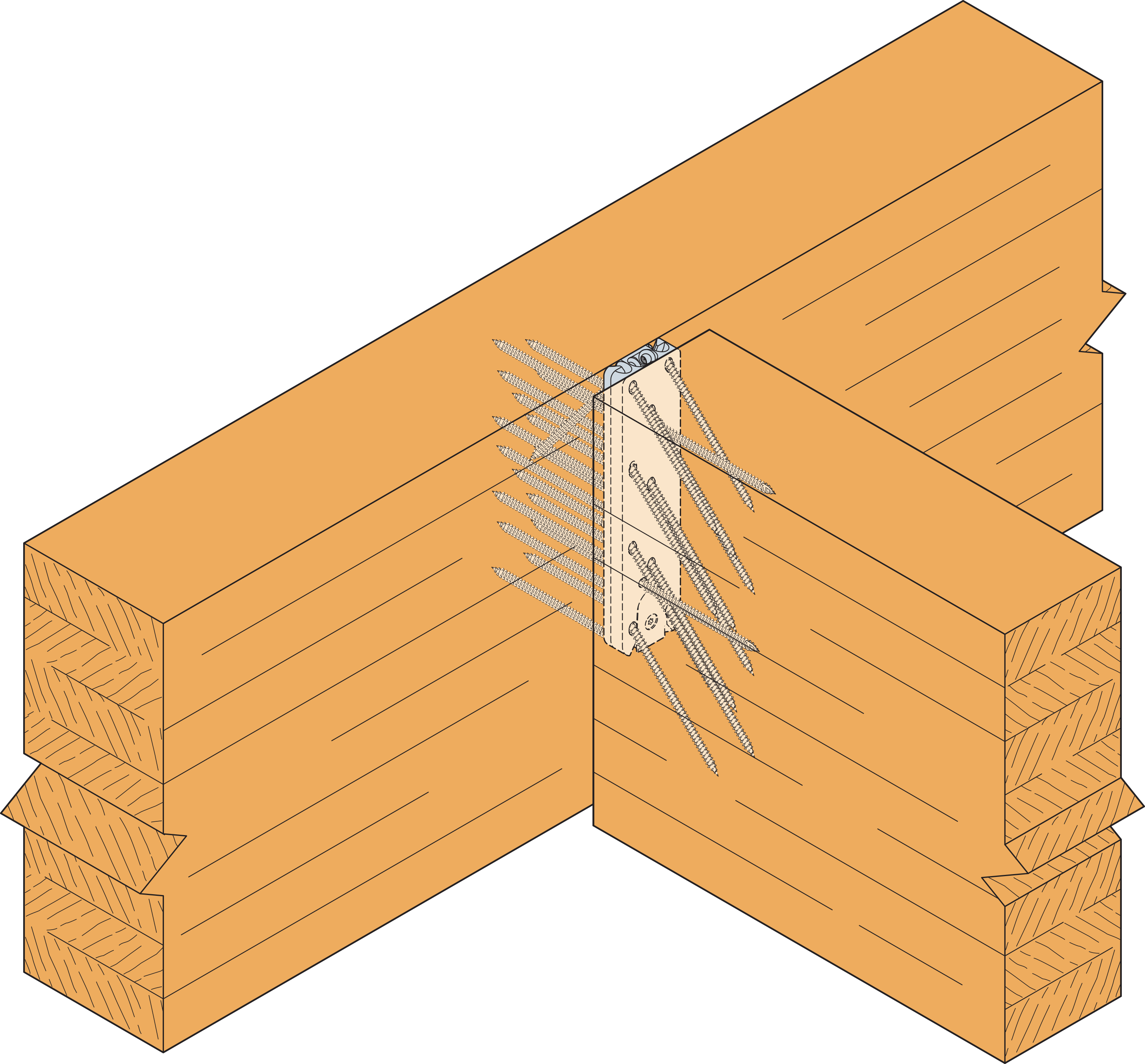

Nośności charakterystyczne - Połączenie belka - belka
| Numer referencyjny | Hanger capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wood/wood fastening- Characteristic values in kn | ||||||||||||||||||
| Łączniki | Characteristic capacities - Timber C24[kN] | |||||||||||||||||
| Belka główna | Belka drugorzędna | CSFT6.0x110 | CSFT6.0x85 | |||||||||||||||
| szt. | szt. | R₂,ₖ | R₁,ₖ | R₃,ₖ | R₄,ₖ | R3,k - DE | R4,k - DE | Joist Height[mm] | R₁,ₖ | R₂,ₖ | R₃,ₖ | R₄,ₖ | R3,k - DE | R4,k - DE | Joist Height[mm] | |||
| Szerokość | Max | Szerokość | Max | |||||||||||||||
| EGCM90 | 6.0 | 5 (7) | 8.7 | 18.3 | 14 | 9.6 | * | 9.6 | 150 | 210 | 14.2 | 6.5 | 12.7 | 8.6 | * | 8.6 | 135 | 180 |
| EGCM150 | 11.0 | 10 (12) | 8.7 | 35.6 | 25.9 | 18.7 | * | 18.2 / kmod | 210 | 350 | 27.8 | 6.5 | 23.7 | 16.7 | * | 16.7 | 195 | 270 |
| EGCM210 | 16.0 | 13 (15) | 8.7 | 46 | 31.4 | 24.9 | * | 18.2 / kmod | 270 | 390 | 35.6 | 6.5 | 28.6 | 22.3 | * | 18.2 / kmod | 255 | 360 |
| EGCM270 | 21.0 | 16 (18) | 8.7 | 56.2 | 36.4 | 31 | * | 18.2 / kmod | 330 | 480 | 43.2 | 6.5 | 33 | 27.7 | * | 18.2 / kmod | 315 | 450 |
Ilości podane w nawiasach oznaczają ilość łączników w belce drugorzędnej wraz z wkrętami zabezpieczającymi przed poderwaniem.
Wkręty montowane od góry, przechodzące z belki stropowej do belki poprzecznej (header), i muszą zostać zainstalowane w celu przeciwdziałania siłom
podrywającym.

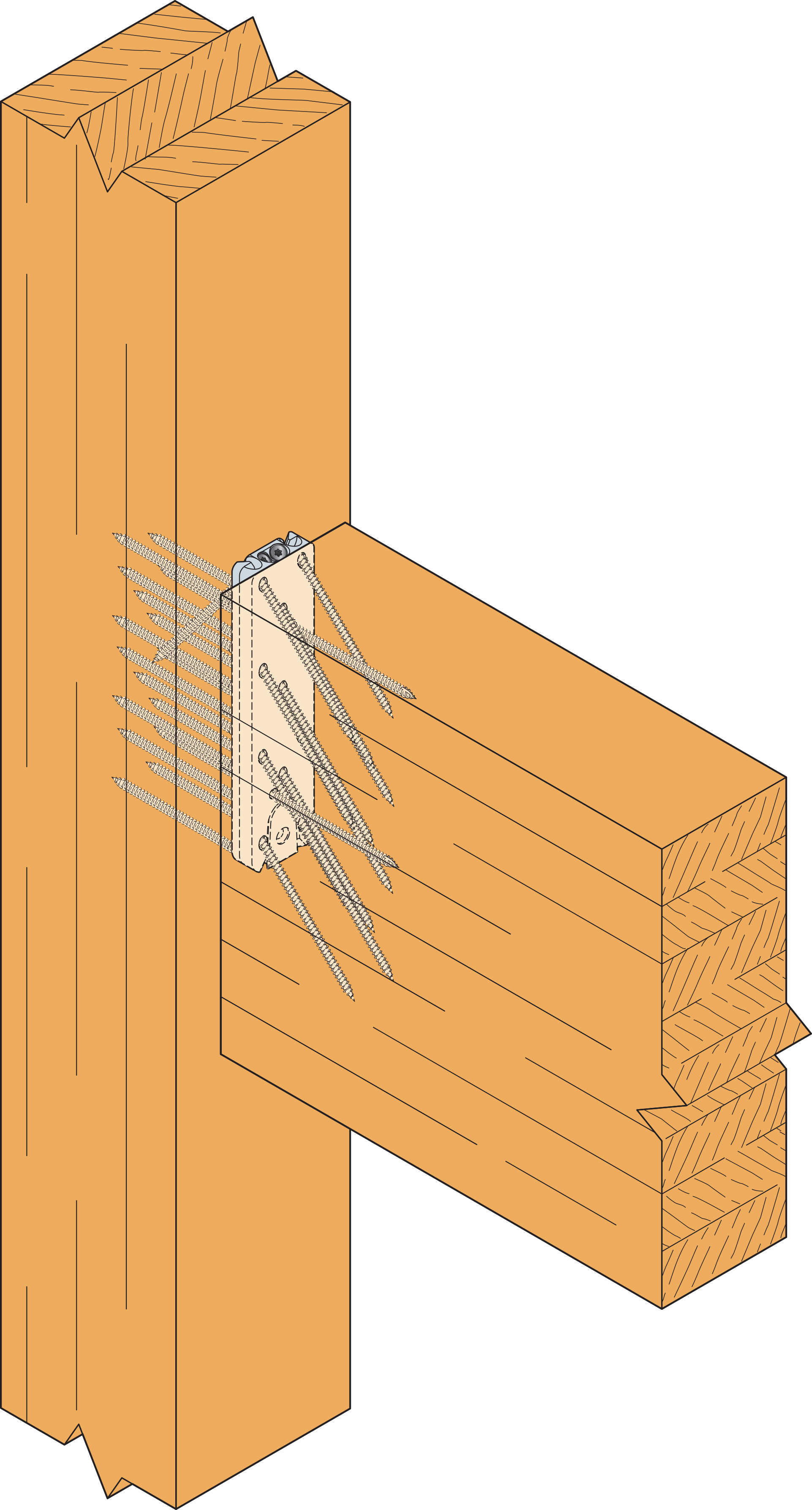

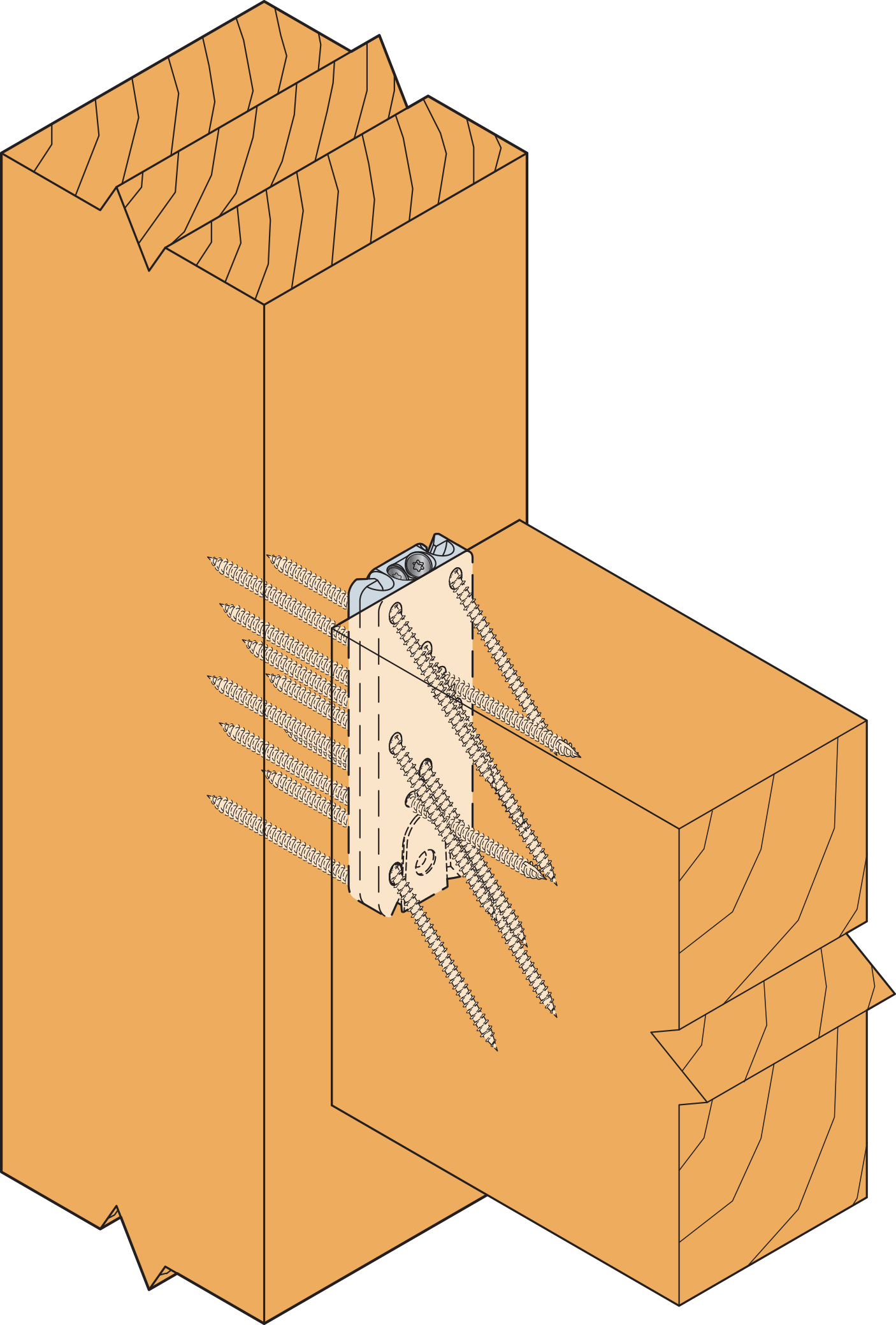

Nośności charakterystyczne - Połączenie belka - słup
| Numer referencyjny | Hanger capacity | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nośność charakterystyczna - połączenie słup-belka | ||||||||||||||
| Łączniki | Characteristic capacities - Timber C24[kN] | |||||||||||||
| Belka główna | Belka drugorzędna | CSFT6.0x85 | CSFT6.0x110 | |||||||||||
| szt. | szt. | R₁,ₖ | R₂,ₖ | R₃,ₖ | R₄,ₖ | Joist Height[mm] | R₁,ₖ | R₂,ₖ | R₃,ₖ | R₄,ₖ | Joist Height[mm] | |||
| Szerokość | Max | Szerokość | Max | |||||||||||
| EGCM90 | 6.0 | 5 (7) | 14.2 | 6.5 | 12.7 | 8.6 | 135 | 180 | 18.3 | 8.7 | 14 | 9.6 | 150 | 210 |
| EGCM150 | 11.0 | 10 (12) | 27.8 | 6.5 | 23.7 | 16.7 | 195 | 270 | 31.6 | 8.7 | 25.9 | 18.7 | 210 | 350 |
| EGCM210 | 16.0 | 13 (15) | 35.6 | 6.5 | 28.6 | 22.3 | 255 | 360 | 41.1 | 8.7 | 31.4 | 24.9 | 270 | 390 |
| EGCM270 | 21.0 | 16 (18) | 43.2 | 6.5 | 33 | 27.7 | 315 | 450 | 56.2 | 8.7 | 36.4 | 31 | 330 | 480 |
Ilości podane w nawiasach oznaczają ilość łączników w belce drugorzędnej wraz z wkrętami zabezpieczającymi przed poderwaniem.
Wkręty montowane od góry, przechodzące z belki stropowej do belki poprzecznej (header), i muszą zostać zainstalowane w celu przeciwdziałania siłom
podrywającym.
Instalacja
Montaż
Łączniki
Belka główna:
- Zastosować łączniki TTUFS o średnicy Ø5 mm zgodnie z europejską oceną techniczną ETA-21/0670
- Dodatkowo użyć wkrętów CSFT o średnicy Ø6 mm
Belka drugorzędna:
- Zastosować wyłącznie wkręty CSFT o średnicy Ø6 mm
Aprobaty i Deklaracje
Deklaracja właściwości użytkowych (DoP)
Europejska ocena techniczna (ETA)
Pobieranie
Biblioteka CAD i BIM
EGCM150
-
-
-
-
EGCM210
-
-
-
-
EGCM270
-
-
-
-
EGCM150
-
-
-
-
-
EGCM210
-
-
-
-
-
EGCM270
-
-
-
-
-
EGCM150
-
-
-
-
-
EGCM210
-
-
-
-
-
EGCM270
-
-
-
-
-
EGCM150
-
-
-
-
EGCM210
-
-
-
-
EGCM270
-
-
-
-
EGCM90
-
-
-
-
