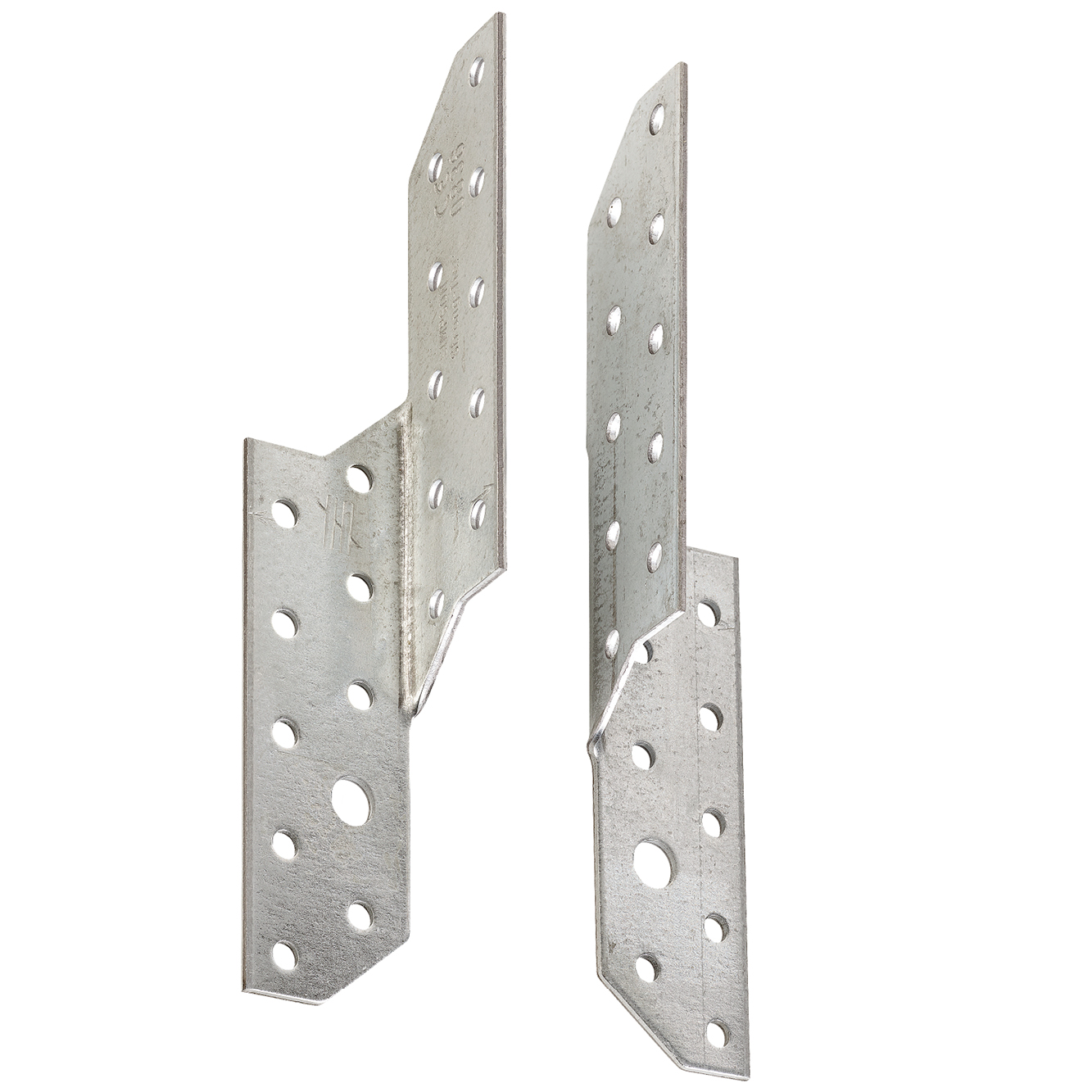

Złącze krokwiowo płatwiowe Zpro
Złącza krokwiowo-płatwiowe SPF są przeznaczone do połączenia krzyżowego elementów drewnianych. Zadaniem złączy krokwiowo - płatwiowych w tym połączeniu jest zabezpieczenie dachu przed poderwaniem przez ssanie wiatru. Złącza krokwiowo – płatwiowe dostępne są w sześciu znormalizowanych rozmiarach.






Szczegóły produktu
Właściwości
Materiał
- Gatunek Stali: Stal S250GD
- Ochrona antykorozyjna: Powłoka ZPRO - odpowiadająca grubości warstwy cynku ok. 55 µm
Cechy produktu
- Optymalny układ otworów ogranicza rozwarstwienie drewna
- Mocne i trwałe połączenia
- Obliczone statycznie
- Wskazany centralny punkt połączenie złącza
Zastosowanie
Obszar zastosowań
W zależności od obciążenia stosuje się 2 lub 4 złącza. W przypadku połączenia przy zastosowaniu 2 złączy należy użyć 2 lewych lub 2 prawych złączy, gdyż są one umieszczone diagonalnie naprzeciw siebie, w celu zapewnienia centralnego rozłożenia obciążenia. W połączeniach krokwi z murłatą może zajść konieczność użycia złączy o dwóch różnych długościach – krótszego montowanego od zewnętrznej strony murłaty i dłuższego od strony wewnętrznej. Różnica ta wynika z kąta nachylenia krokwi i jej wznoszenia się w miarę odsuwania się od podpory.
połączenie
- Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.
- Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Dane techniczne
Wymiary produktu
| Numer referencyjny | Wymiary | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A | Otwory ramię B | ||||||||
| Ilość w opk. | Waga[kg] | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Grubość[mm] | Okrągłe | Okrągłe | ||
| Ø5 | Ø5[mm] | Śruby | |||||||||
| SPF210LZ | 100 | 0.13 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF210RZ | 100 | 0.13 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
"SPF ...LR" jest to para złączy lewe + prawe
"SPF...L" jest to złącze lewe
"SPF...R" jest to złacze prawe

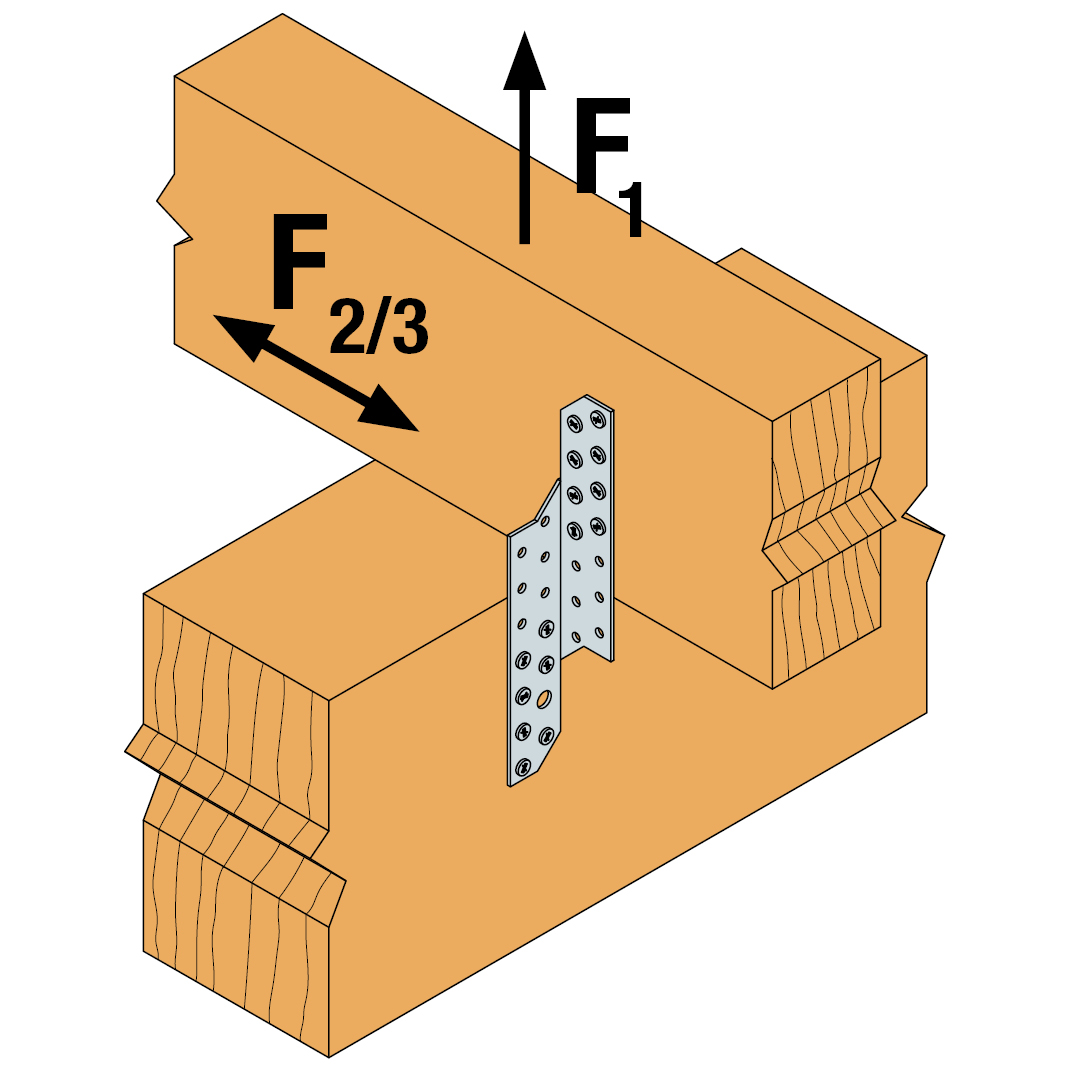

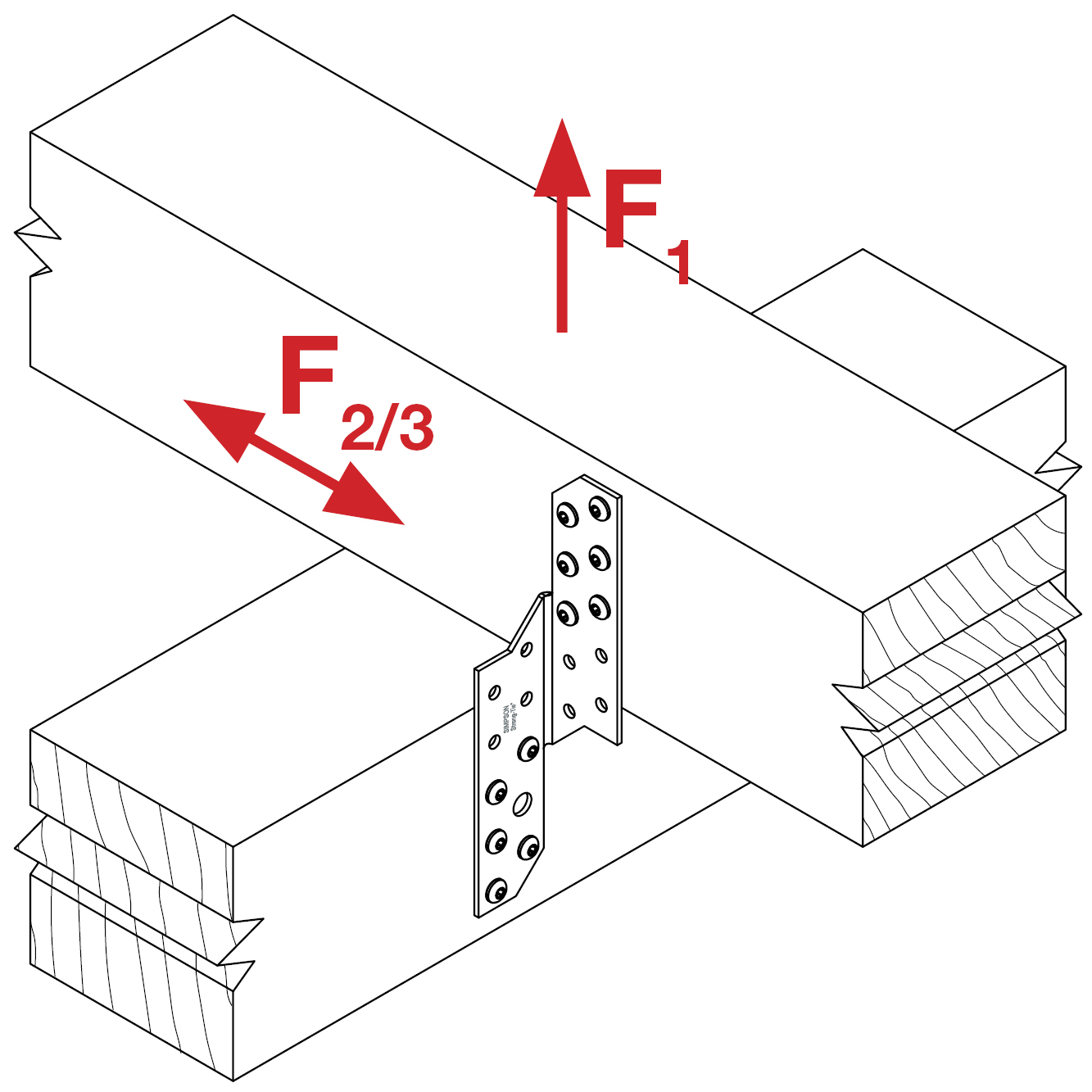

Nośności charakterystyczne - połączenie belka / belka
| Numer referencyjny | Ties capacity | |||||||
|---|---|---|---|---|---|---|---|---|
| Nosność charakterystyczna - połączenie drewno do drewna | ||||||||
| Łączniki | Nośność charakterystyczna - drewno klasy C24 (wzór)[kN] | |||||||
| Belka główna | Murłata | R₁,ₖ | R₂,ₖ | R₃,ₖ | ||||
| szt. | szt. | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| SPF210LZ | 7.0 | 7.0 | min(9,7 ; 8,4 /kmod) | min(12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 1.5 | 2.5 |
| SPF210RZ | 7.0 | 7.0 | min(9,7 ; 8,4 /kmod) | min(12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 1.5 | 2.5 |
Nośności dotycza pojedynczego złacza SPF, w sytuacji gdzie belka główna i drugorzędna mogą się obracać.
Prezetowane nośności charakterystyczne oparte są na drugiej klasie użytkowania i klasie obciązeń krótkotrwałych zgodnie z EC5. Dla innych przypadków obciążeń prosimy o zapoznanie się z ETA aby uzyskać bardziej dokładne wyniki.
Nośność dla połączenia z dwoma złączami SPF jest sumą pojednynczych nośności.
Instalacja
Montaż
Mocowanie

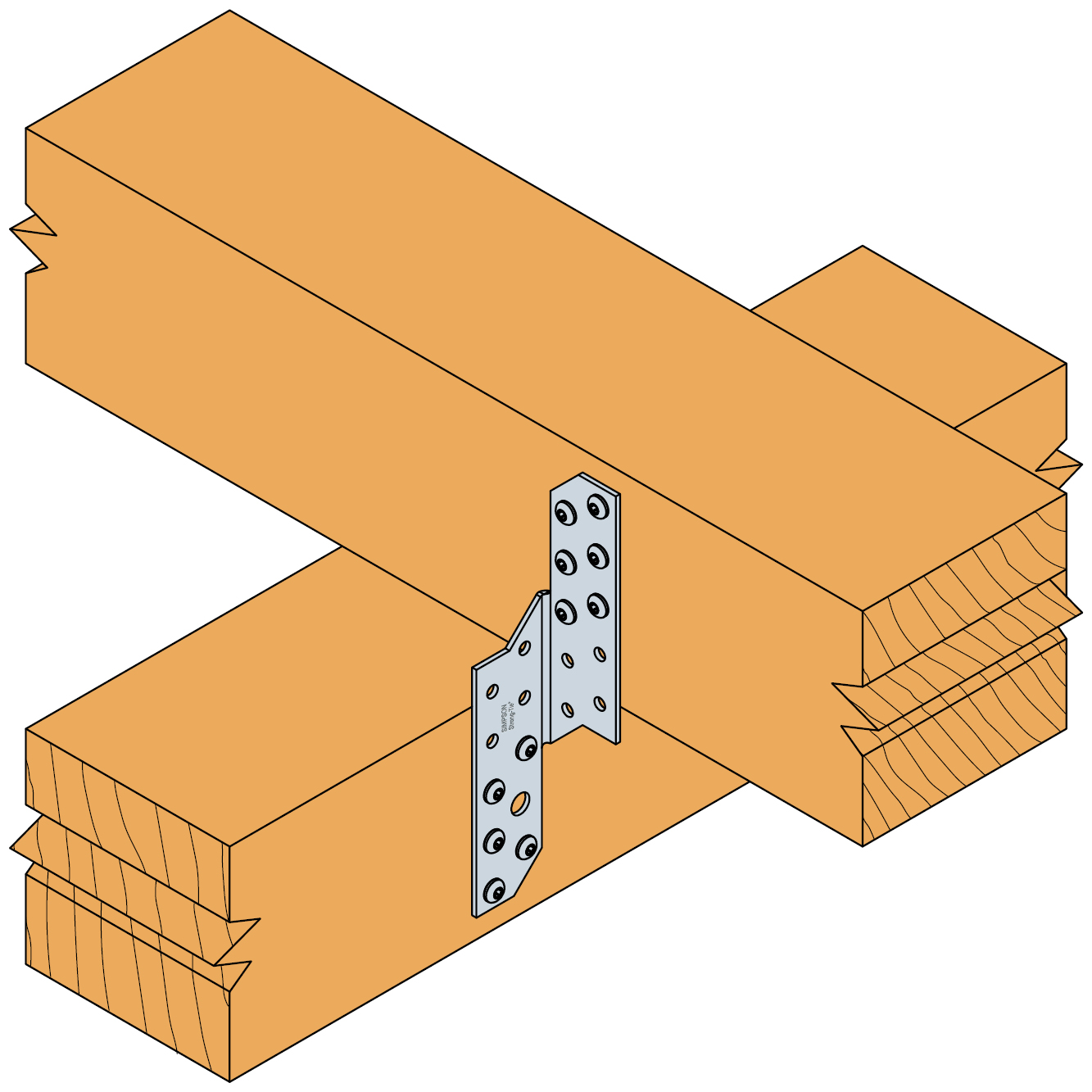

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z tabelą.

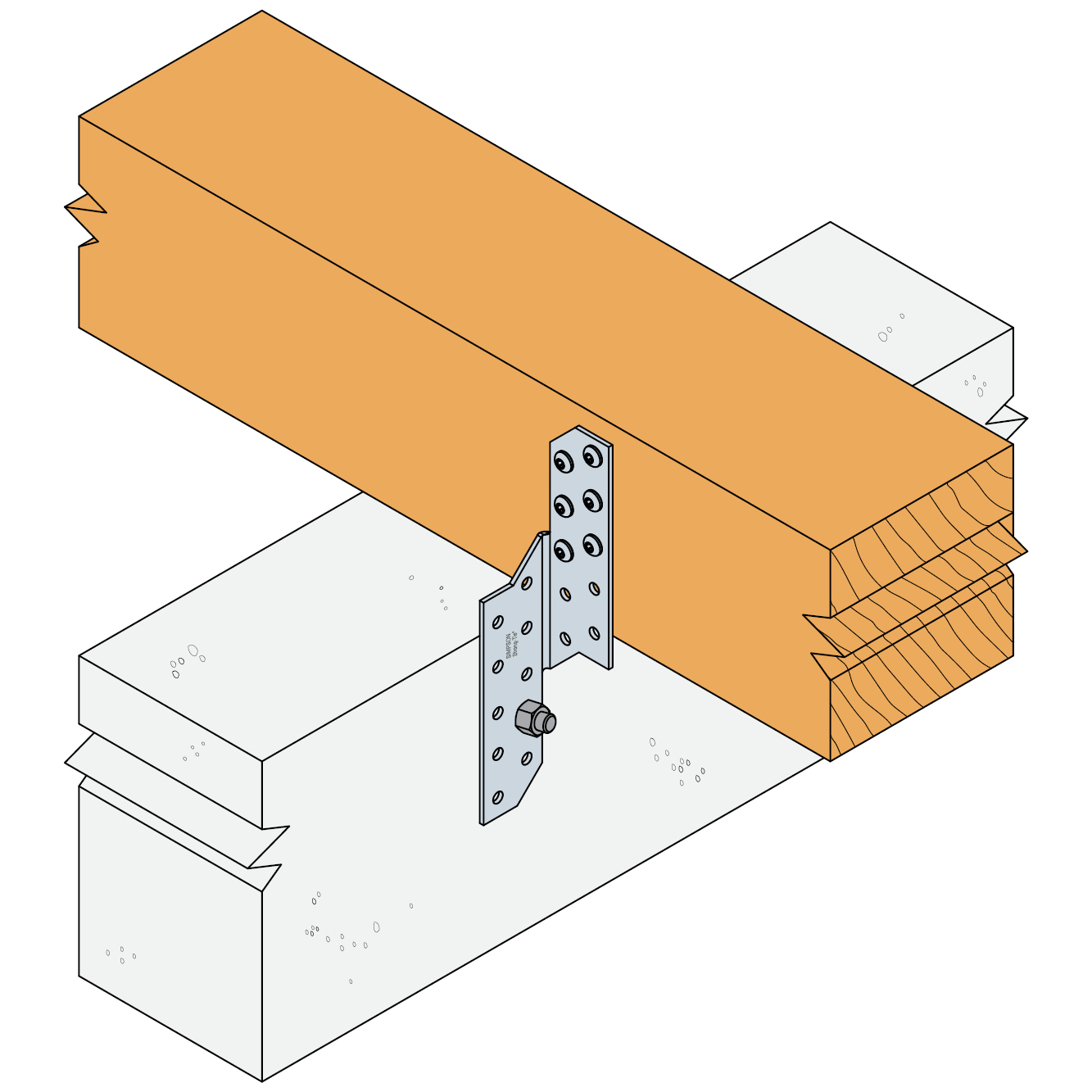

Mocowanie do betonu:
Za pomocą kotwy mechanicznej lub chemicznej Simpson Strong-Tie
