SFxx

Złącze krokwiowo płatwiowe

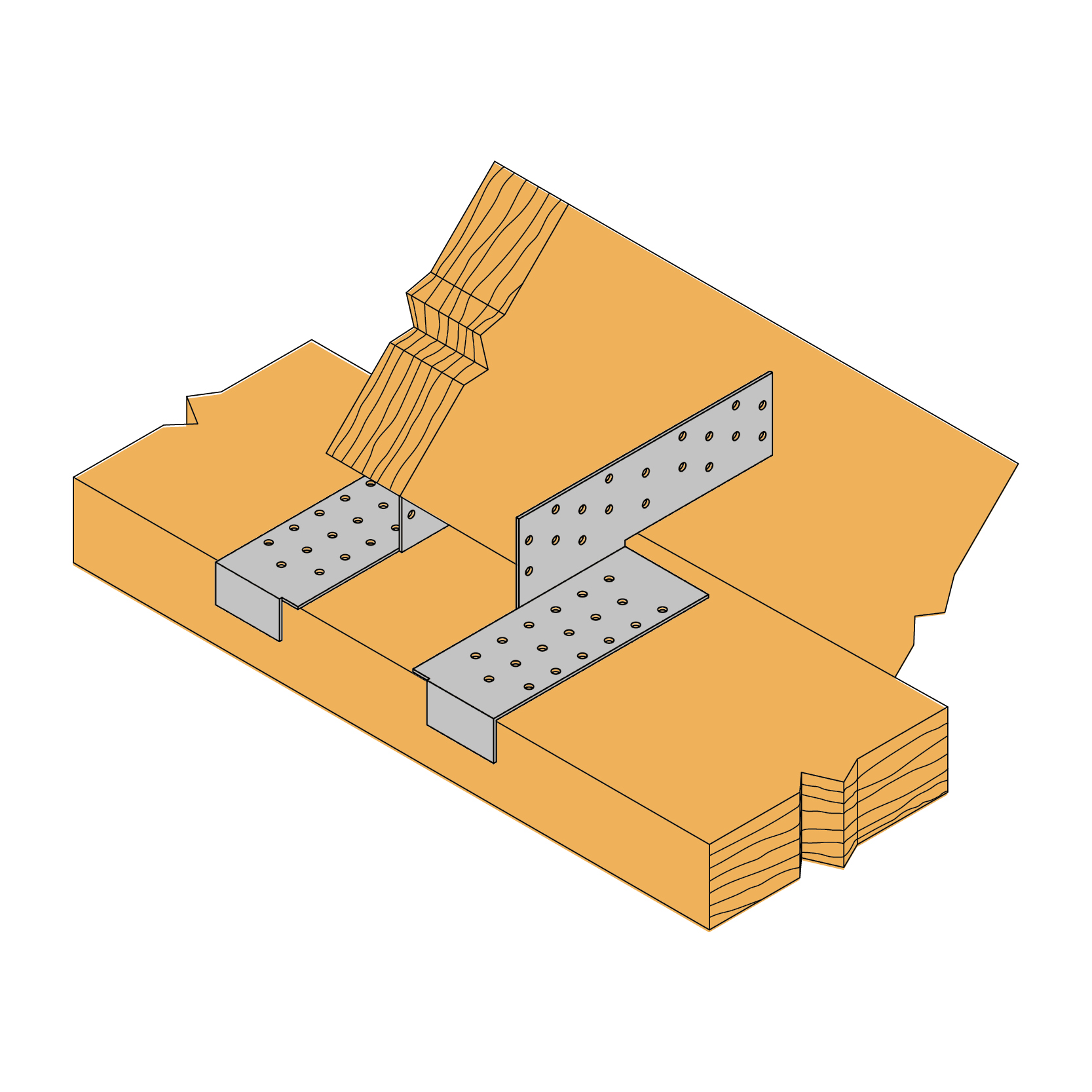

SFN / SFM / SFH / SFHM / SFHS - ta grupa złączy została zaprojektowane do przenoszenia dużych sił rozporu. Połączenie wykonuje się z użyciem pary złączy (dostępne są wyłącznie w kompletach prawe + lewe złącze). Duża ilość gwoździ montowanych do murłaty jaki i do krokwi pozwala  uzyskanie bardzo dużych nośności na siły rozporu (do 100kN), nieosiągalnych dla złączy innego typu. Poza dobraniem odpowiedniego złącza, należy zapewnić odpowiednie połączenie murłaty z wieńcem.

Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny 20µm

Szczegóły produktu

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Nieskomplikowany montaż
  • Obliczone statycznie
  • Mocne i trwałe połączenia
  • Duże siły rozporu

Zastosowanie

Połączenie

Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

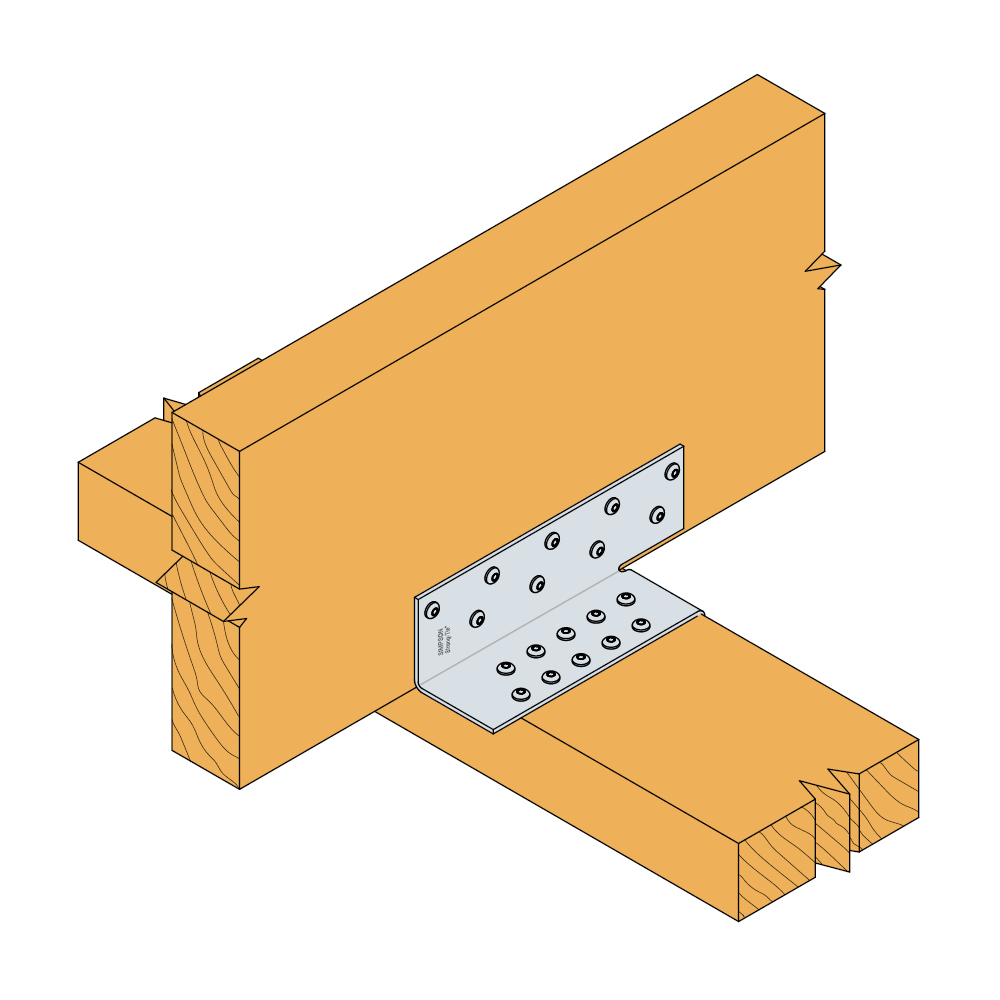

Złącza krokwiowe stosowane są do połączenia krokwi lub wiązarów dachowych z płatwią lub murłatą po uprzednim zapewnieniu odpowiedniego połączenie murłaty z wieńcem.

Dane techniczne

Wymiary

Wymiary

Referencje Wymiary [mm] Otwory
A B C D E t

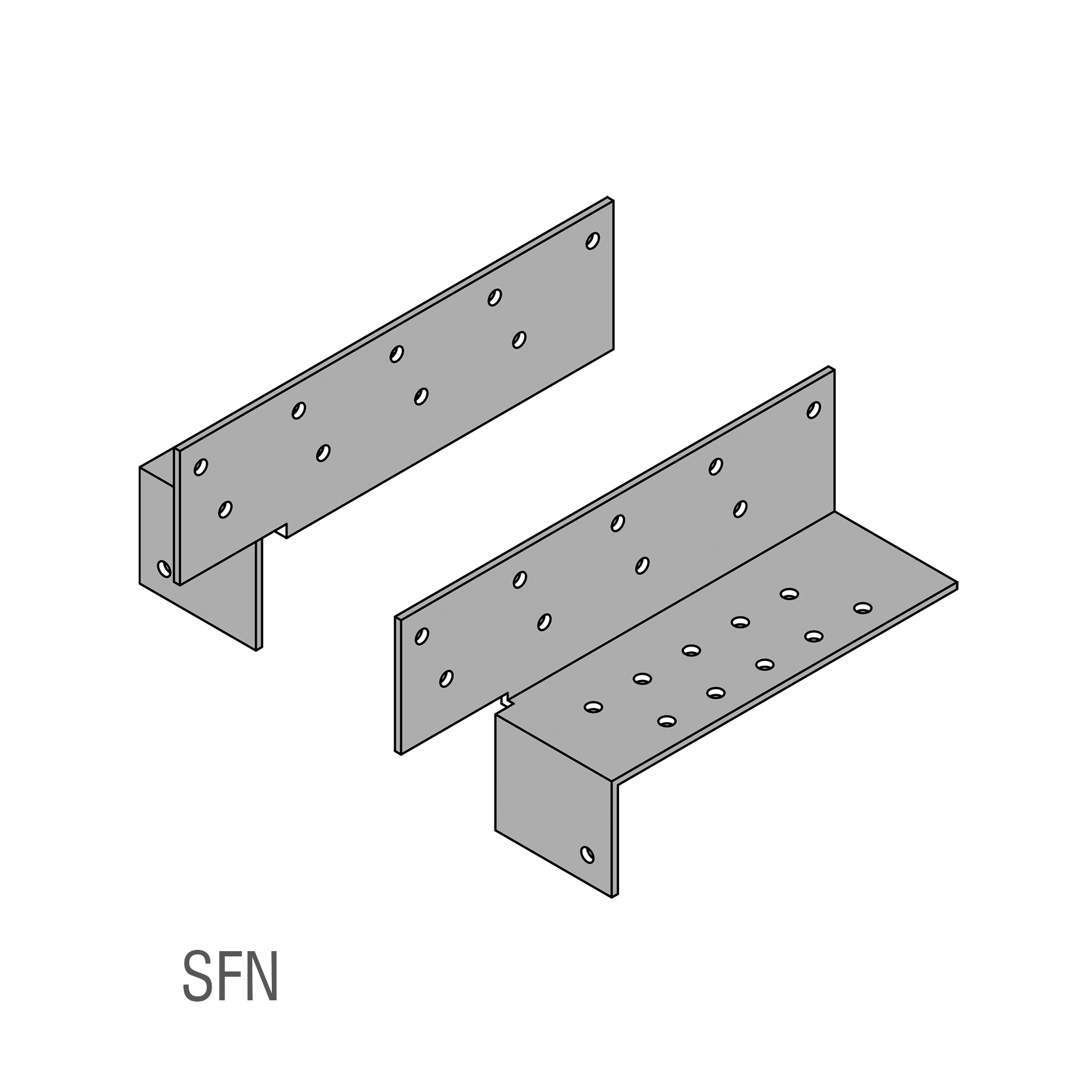

SFN 177 139 53 53 39 2 20 Ø5

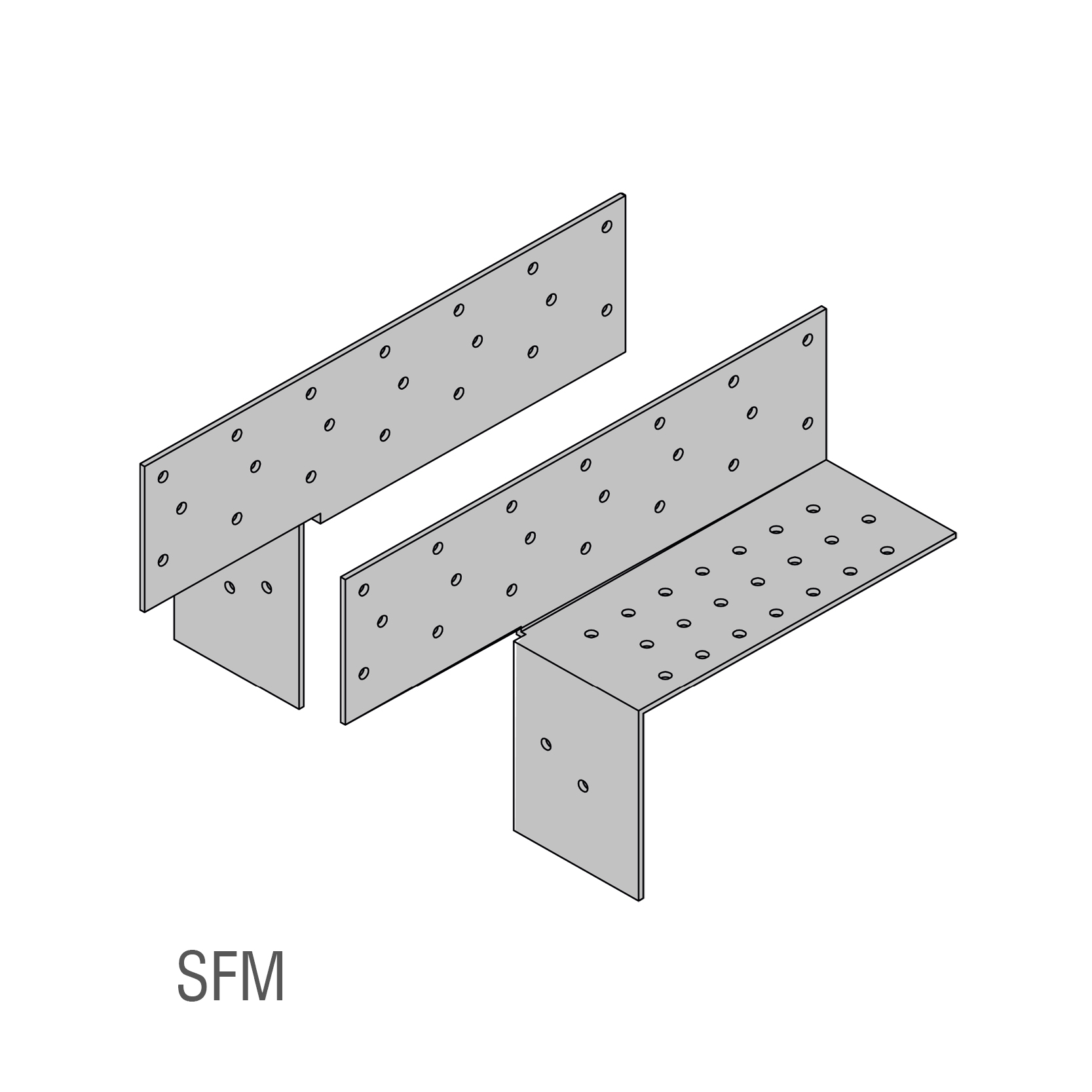

SFM 260 169 73 73 91 2 43 Ø5

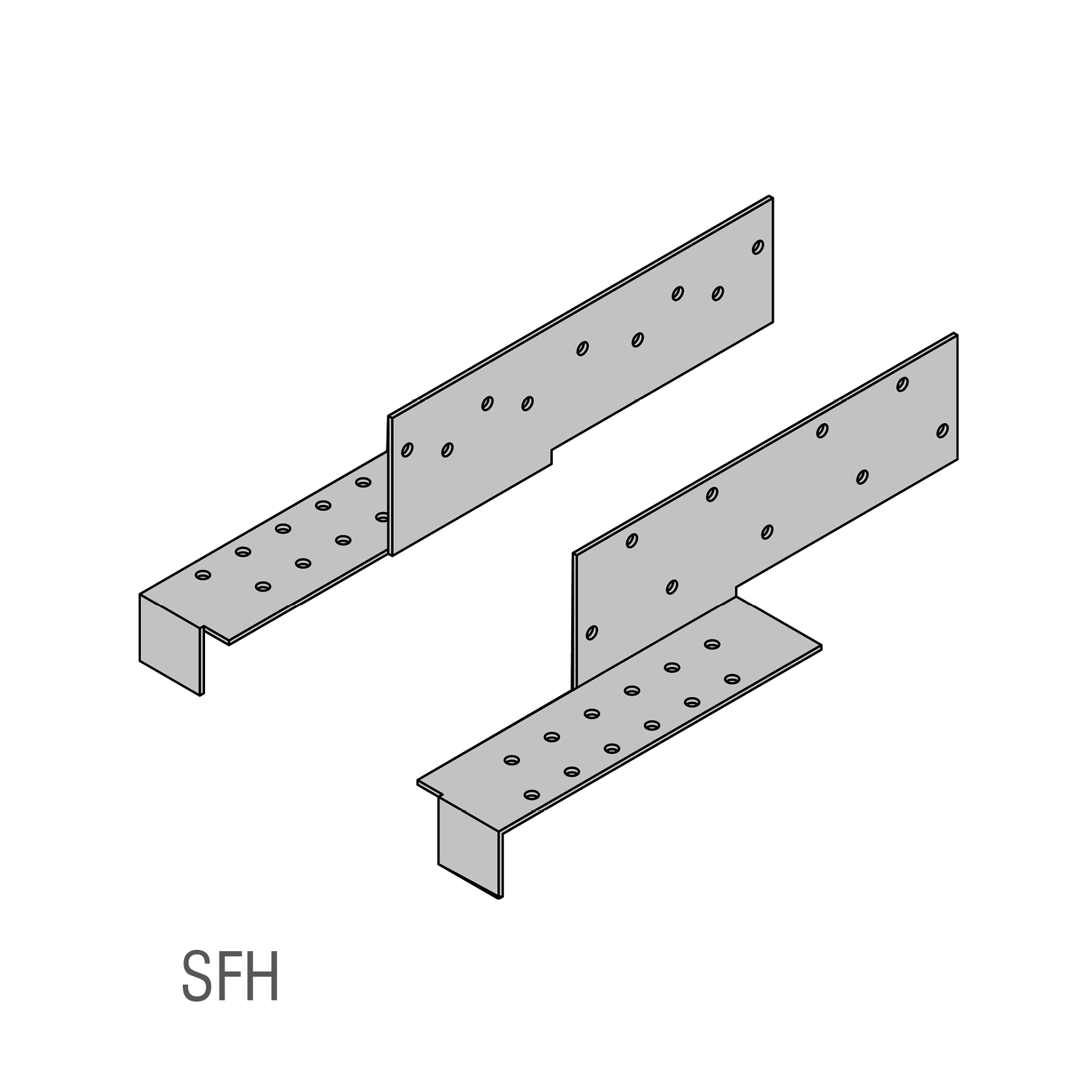

SFH 270 159 45 60 27 - 19 Ø5

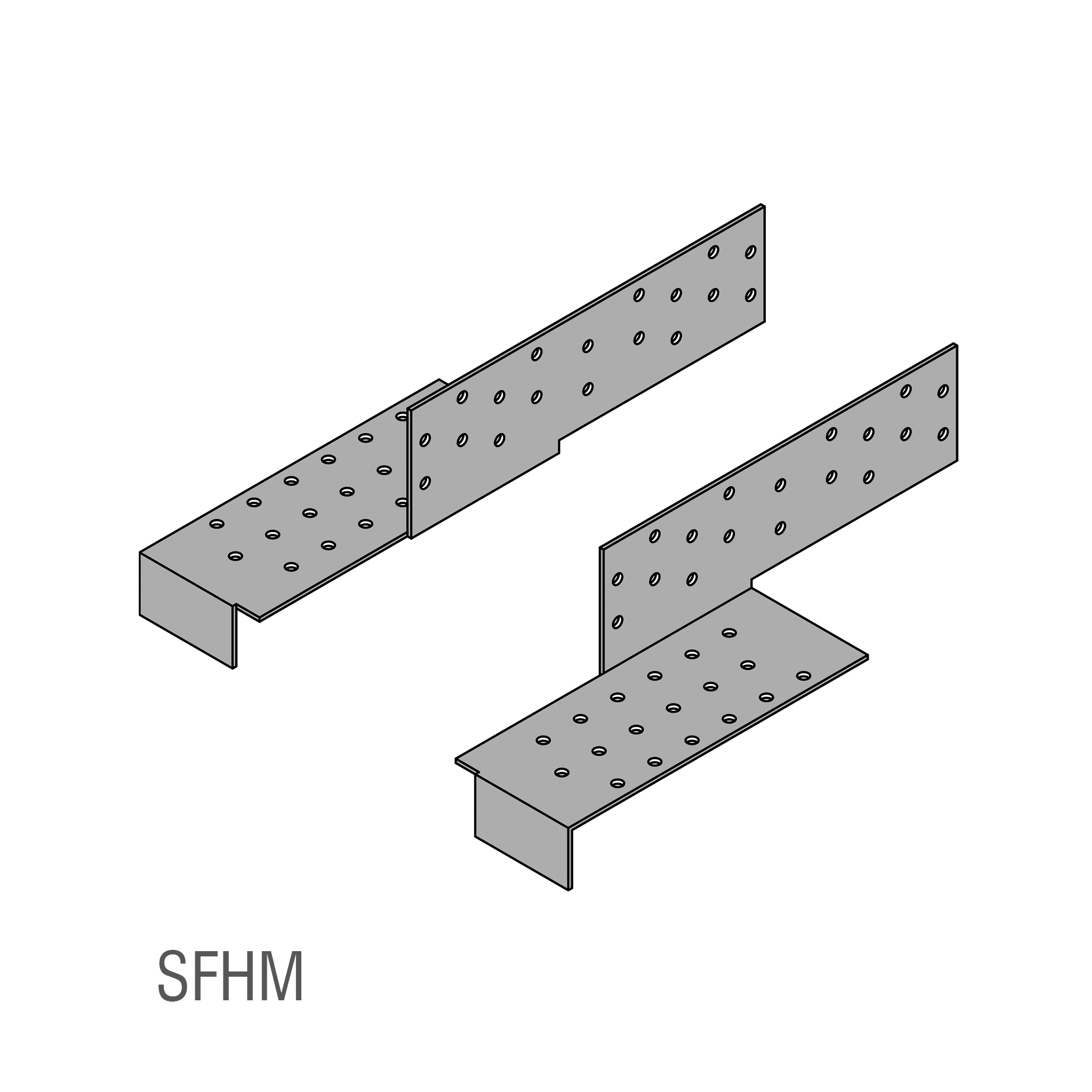

SFHM 270 159 63 60 27 - 36 Ø5

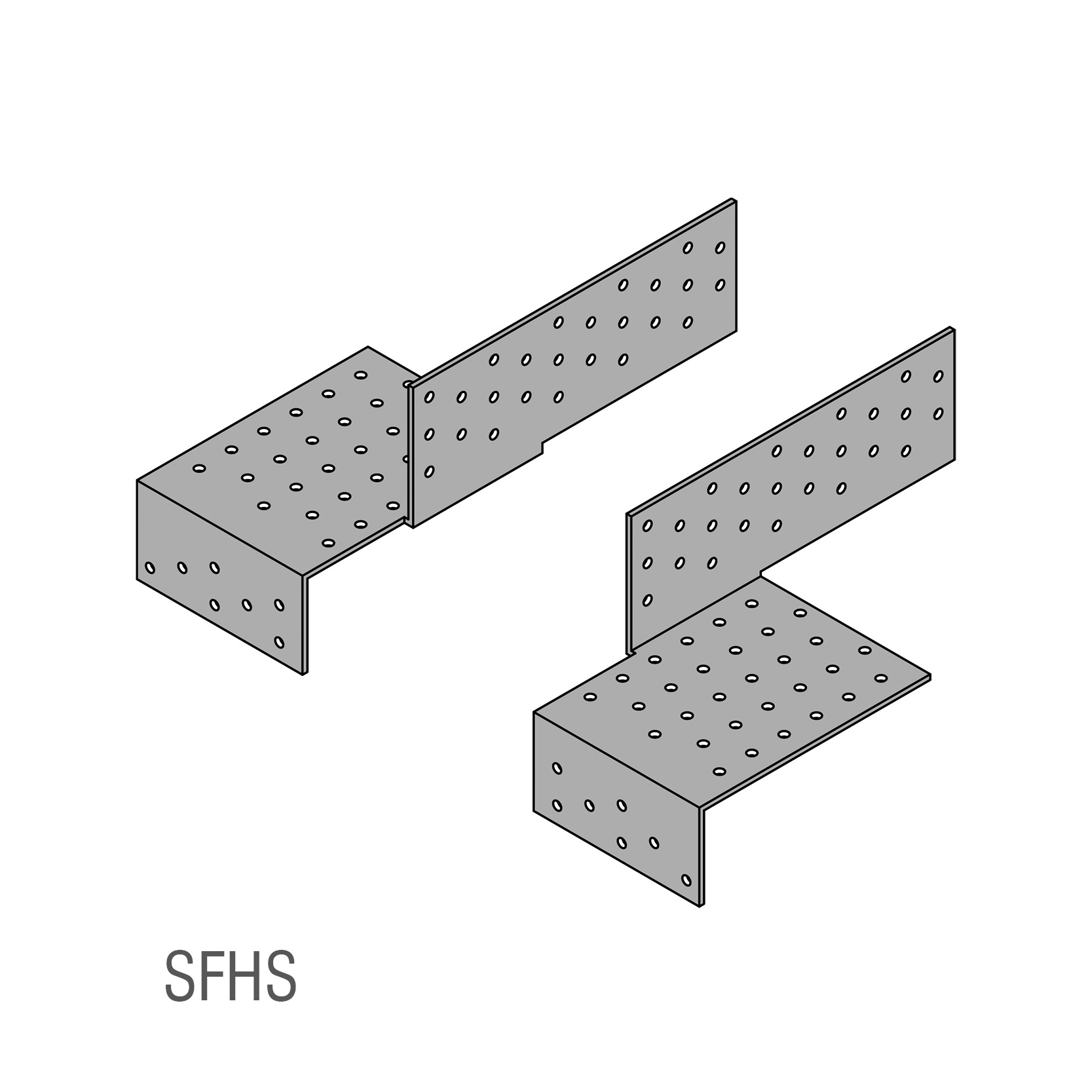

SFHS 260 140 108 75 50 - 62 Ø5

Nośności

Referencje Liczba gwoździ Nośności charakterystyczne  R1, k / dwa złącza na połączenie [kN]
CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60
SFN 1 + 10 + 9 25.2 27.6 33.3 35.5
SFM 2 + 21 + 20 58.8 63.6 74.8 79
SFH 10 + 9 - 27.7 33.5 35.7
SFHM 18 + 18 - 51.6 61.2 64.8
SFHS 7 + 30 + 25 - 79.9 96.7 102.9

Warunek nośności:

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA CSA
3,1 x 40 4,0 x 30
4,0 x 35 5,0 x 35
4,0 x 40 5,0 x 35
4,0 x 50 5,0 x 40
4,0 x 60 5,0 x 40
4,0 x 75 5,0 x 50
4,0 x 100 5,0 x 50
