Złącza

BSS

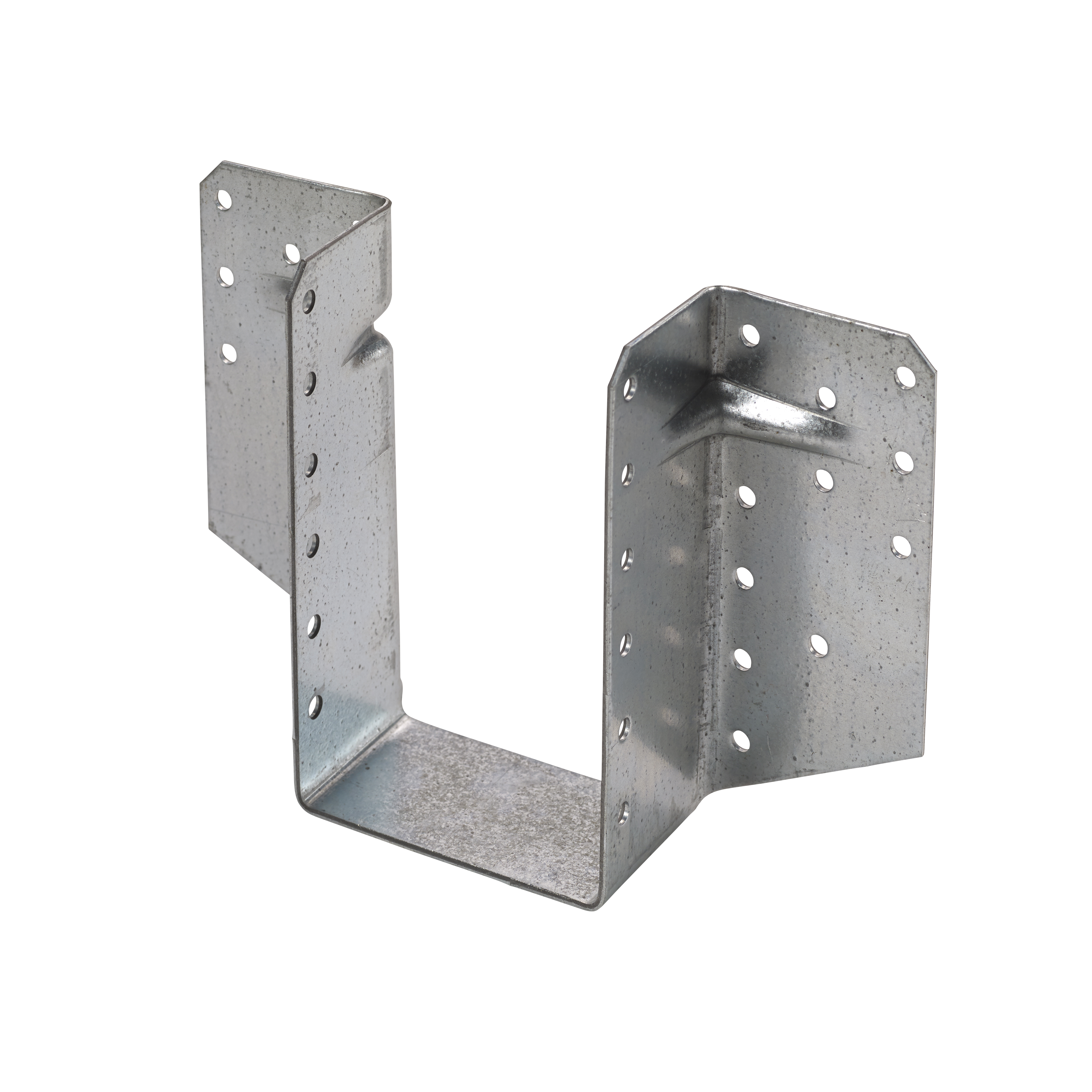

Wieszak belki wzmocniony

Wieszaki belki BSS są przeznaczone do połączeń, w których kombinacja obciążeń zawiera dużą składową poziomą (F2). Z reguły są to połączenia, w których wieszak belki obrócony jest względem osi pionowej. Większa szerokość skrzydełek bocznych i dodatkowe przetłoczenie umożliwia zastosowanie nawet przy dużych nachyleniach.

Karta techniczna

Oznaczenie CE

ETA

Ramiona zewnętrzne

EPD

Klasa użytkowania 2

Stal ocynkowana ogniowo metodą Sendzimira

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia

Zastosowanie

Połączenie

Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

Do połączenia elementów drewnianych o szerokościach 60 – 160 mm z elementem głównym wykonanym z drewna lub materiałów drewnopochodnych.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other	Timber size[mm]				Wymiary złącza[mm]						Otwory - belka główna		Otwory - belka drugorzędna
	Waga[kg]	Wysokość		Width		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Grubość[mm]	Okrągłe		Okrągłe
	Waga[kg]	Szerokość[mm]	Max.[mm]	Szerokość[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Grubość[mm]	Ø5[mm]	Ø13[mm]	Ø5[mm]	Ø13[mm]
BSS60/90	0.3	100	135	58	60	60	90	48	58	50	2	16	-	8	-
BSS80/110	0.37	120	165	78	80	80	110	48	58	50	2	20	-	10	-
BSS80/130	0.44	140	195	78	80	80	130	48	58	50	2	22	-	12	-
BSS80/150	0.52	160	225	78	80	80	150	48	58	50	2	26	-	14	-
BSS100/130	0.45	140	195	98	100	100	130	48	58	50	2	22	-	12	-
BSS100/150	0.5	160	225	98	100	100	150	48	58	50	2	26	-	14	-
BSS100/170	0.59	180	255	98	100	100	170	48	58	50	2	28	-	16	-
BSS100/190	0.65	200	285	98	100	100	190	48	58	50	2	32	-	18	-
BSS120/170	0.59	180	255	118	120	120	170	48	58	50	2	28	-	16	-
BSS120/190	0.64	200	285	118	120	120	190	48	58	50	2	32	-	18	-
BSS120/210	0.71	220	315	118	120	120	210	48	58	50	2	34	-	20	-
BSS120/230	0.78	240	345	118	120	120	230	48	58	50	2	38	-	22	-
BSS140/150	0.59	160	225	138	140	140	150	48	58	50	2	26	-	14	-

Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie

Numer referencyjny	Hanger capacity
	Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie
	Łączniki		Nośność charakterystyczna - Drewno C24[kN]
	Belka główna	Belka drugorzędna	R₁,ₖ		R₂,ₖ		R₃,ₖ
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
BSS60/90	16.0	8	8.2	0	7.8	0	4.8	0
BSS80/110	20.0	10	12.9	16.9	12.6	16.6	6.2	8.1
BSS80/130	22.0	12	17.1	22.2	14.7	19.3	7.2	9.3
BSS80/150	26.0	14	21.7	28.1	21.1	27.5	8.1	10.3
BSS100/130	22.0	12	16.6	21.6	14.7	19.3	7.7	10
BSS100/150	26.0	14	21.7	28.1	21.1	27.5	8.7	11.2
BSS100/170	28.0	16	26.3	34	23.7	30.8	9.6	12.4
BSS100/190	32.0	18	31.5	40.6	31.2	40	10.5	13.4
BSS120/170	28.0	16	26.3	34	23.7	30.8	10.2	13.1
BSS120/190	32.0	18	31.5	40.6	31.2	40	11.1	14.3
BSS120/210	34.0	20	36.4	46.7	35	44.4	12	15.4
BSS120/230	38.0	22	43.9	53.3	40.3	48.8	12.8	16.4
BSS140/150	26.0	14	21.7	28.1	21.1	27.5	9.4	12.3

Kombinacja obciążeń:

$\left(\frac{F_{1,d}} {R_{1,d}}\right)^2+\left(\frac{F_{2,d}} {R_{2,d}}\right)^2\le1$

Instalacja

Montaż

Mocowanie i Montaż

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.
Aby uzyskać nośność połączenia zadeklarowaną w katalogu obliczeń statycznych należy użyć wskazanych przez producenta łączników i stosować się do wskazówek montażowych.

CNA	CSA
3,1 x 40	4,0 x 30
4,0 x 35	5,0 x 35
4,0 x 40	5,0 x 35
4,0 x 50	5,0 x 40
4,0 x 60	5,0 x 40
4,0 x 75	5,0 x 50
4,0 x 100	5,0 x 50

Montaż

Wybrać właściwy wymiar wieszaka belki uwzględniając zasadę, że wieszak nie powinien być mniejszy niż 2/3 wysokości elementu drugorzędnego.
Zobacz wskazówki i zalecenia montażowe dla wieszaków belki
Ustal właściwą pozycje wieszaka belki.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w skrzydełkach wieszaka.
Wsuń element drugorzędny tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj belkę do wieszaka wypełniając wszystkie otwory.

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e06-0270-07-s.pdf

Pokaż historię

2020-01-09

pl-dop-e06-0270-issue-6.pdf

2018-02-16

pl-dop-e06-0270-issue-5.pdf

2014-09-02

pl-dop-e06-0270-issue-3.pdf

2013-06-20

pl-dop-e06-0270-issue-2.pdf

2013-03-01

pl-dop-e06-0270-issue-1.pdf

Europejska ocena techniczna (ETA)

eta-060270-sst-rev-9-2024.pdf

Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Biblioteka CAD i BIM

3D Uproszczone

BSS100/150

BSS80/130

BSS80/150

BSS100/130

BSS100/170

BSS100/190

BSS120/170

BSS120/190

BSS120/210

BSS120/230

BSS140/150

Pakiety ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D uproszczone
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP
