MTLD

Uchwyt transportowy

Uchwyt umożliwiający podnoszenie drewnianych elemnetów CLT. MTLD zapewnia szybką i skuteczną metodę montażu paneli CLT i belek. Szybki montaż i demontaż każdego z zamocowanych elementów oszczędzając czas podczas procesu montażu.

Karta techniczna
Oznaczenie CE
Ocynk elektrolityczny 12µm

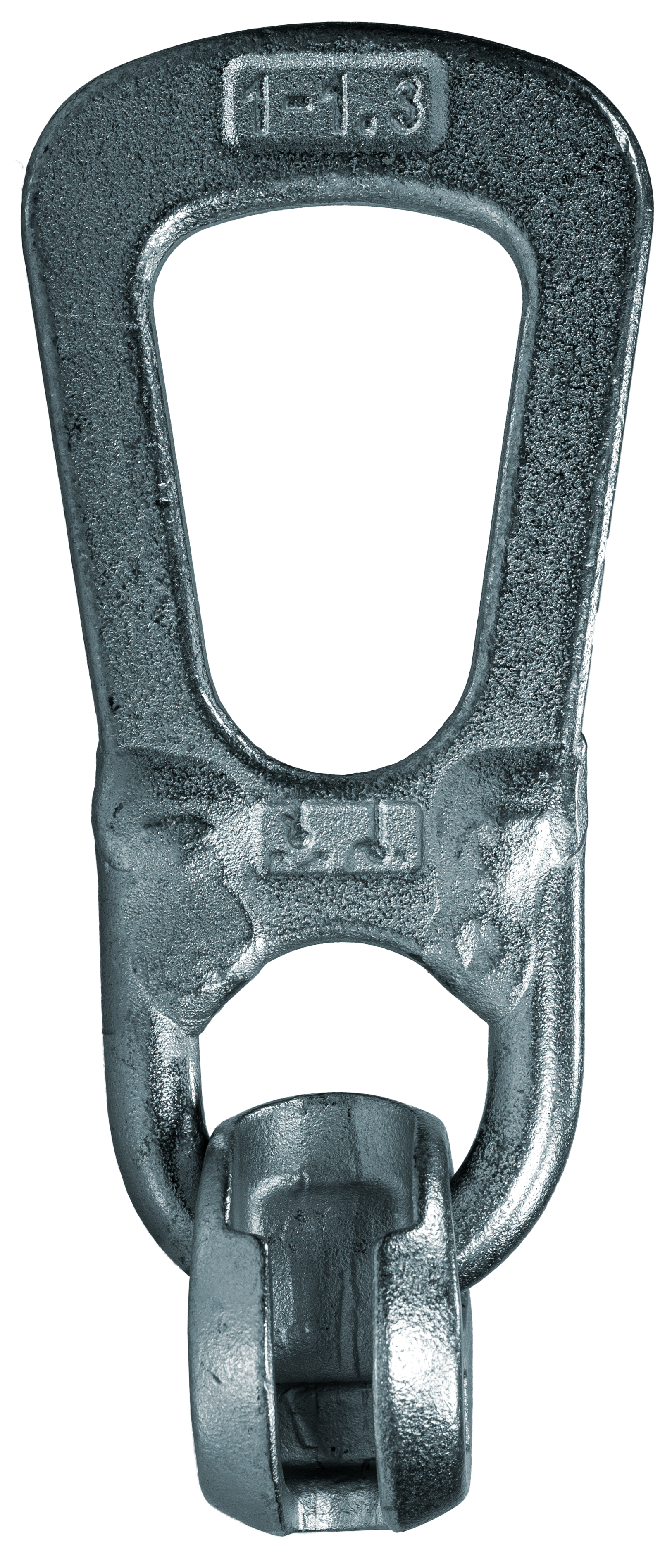

C_MTLD_ProdPho_Pho_Prod_LightLiftingDevice-MassTimber_C0

Szczegóły produktu

Obrazy

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging-Detail_C0
C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging_C0

Właściwości

Materiał

  • Stal
  • Cynkowana galwanicznie

Zastosowanie

Właściwości

  • Szybkie mocowanie i odłączanie
  • Mocowanie za pomocą wkręta
  • Wytrzymałość na obciążenia dzięki wielu opcjom
  • Wkręt zabezpieczony przed wysunięciem z frezowaną kieszenią lub bez
  • Zgodność z dyrektywą 2006/42/WE

Montaż

  • Ostrzeżenia, instrukcje i wskazówki projektowe dotyczące montażu, obciążeń, udźwigu i konserwacji urządzenia MTLD można znaleźć w Instrukcji projektowania urządzenia podnoszącego TEB-C-LIFTING-EU.
  • Nie należy używać urządzenia MTLD przed zapoznaniem się ze wszystkimi ostrzeżeniami, zastrzeżeniami, instrukcjami i informacjami na tej stronie oraz w biuletynach technicznych TEB-C-LIFTING-EU i MANUAL-EU-MTLD.
  • Wykwalifikowany projektant musi określić wkręt (SSH lub wkręt z pełnym gwintem i łbem stożkowym o średnicy 12 mm). Wkręty mogą być montowane za pomocą wkrętarki zgodnie z instrukcją MANUAL-EU-MTLD.

Dane techniczne

Wymiary

C_MTLD_ProdIll_Ill_Prod_FR_CY

Wymiary produktu

Referencje Wymiary produktu [mm] Waga [kg]
A B C Zawartość opakowania
MTLD-R2E78158532 lifting devices, 1 gauge0.93

Dopuszczalna nośność produktu - instalacja bez frezowanej kieszeni

Referencje Udźwig - Wkręt prostopadły - 1 wkręt
Dopuszczalne obciążenie rozciągające [F] [kg]
θ = 90° θ = 60°
SSH12.0X100 SSH12.0X160 ESCRFTC12,0X260 SSH12.0X100 SSH12.0X160 ESCRFTC12,0X260
MTLD-R2E2825611126244486975

Możliwe są również inne długości, ale nośność wkrętu musi zostać sprawdzona przez projektanta.

Dopuszczalne nośności produktu - Instalacja z frezowaną kieszenią

Referencje Udźwig - Wkręt prostopadły z frezowaną kieszenią - 1 wkręt
Dopuszczalne obciążenie rozciągające [F] [kg]
60° ≤ θ ≤ 90°
SSH12X100 SSH12.0X160 ESCRFTC12,0X260
MTLD-R2E2825611126

Możliwe są również inne długości, ale nośność wkrętu musi zostać sprawdzona przez profesjonalnego projektanta.

Instalacja

Technical Notes

Autres

guide-eu-mtld-1.pdf (2.34 MB)
informator-techniczny.pdf (993.47 KB)
instrukcja-montazu-i-uzytkowania.pdf (2.84 MB)

Produkty powiązane

Pliki do pobrania

  • Uchwyt transportowy elementów drewnianych

    Uchwyt transportowy elementów drewnianych

    Uchwyt transportowy MTLD do podnoszenia elementów z drewna masywnego i paneli CLT zapewnia szybką i skuteczną metodę montażu paneli CLT i belek.

Paczki ZIP
