BAN09

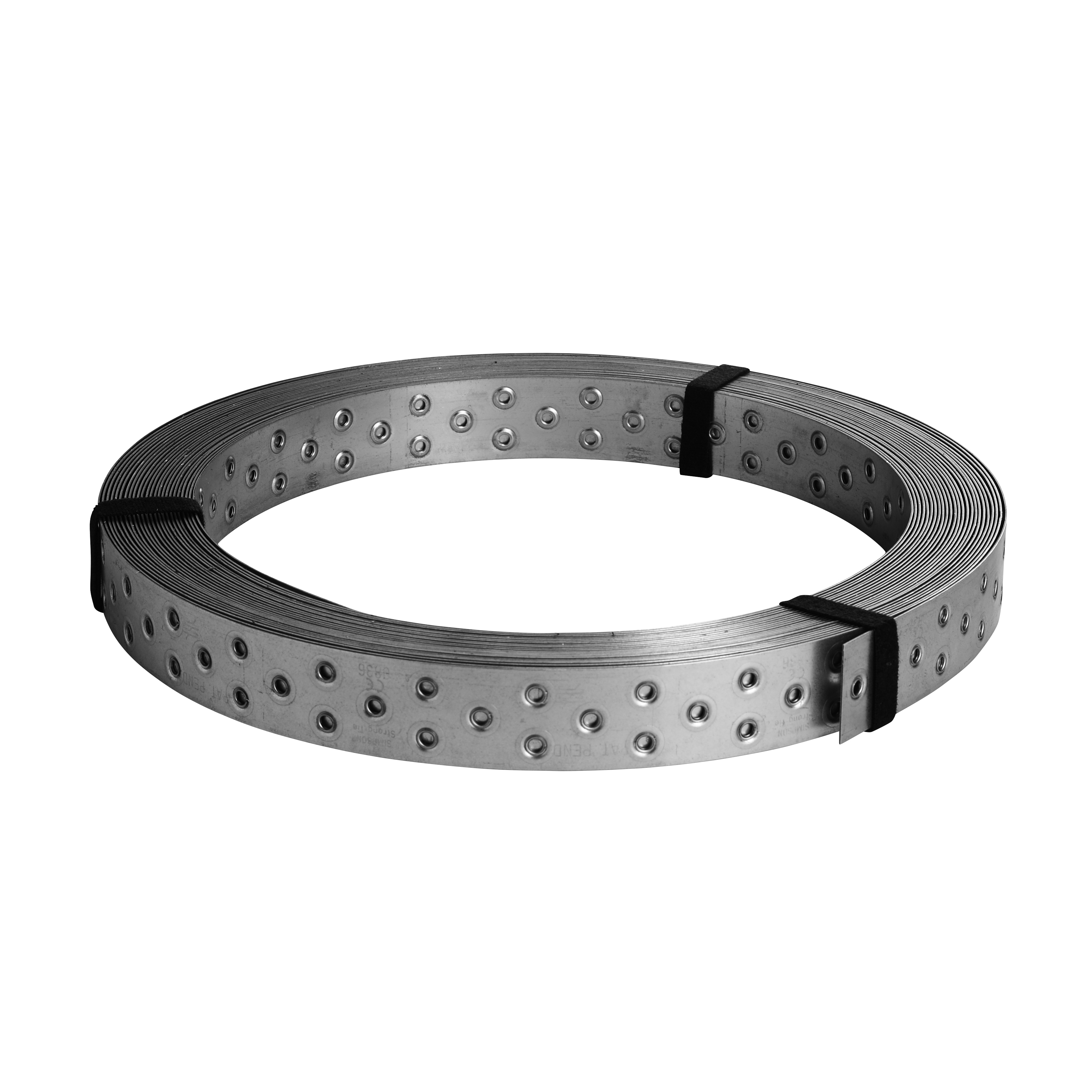

Taśma perforowana wzmocniona

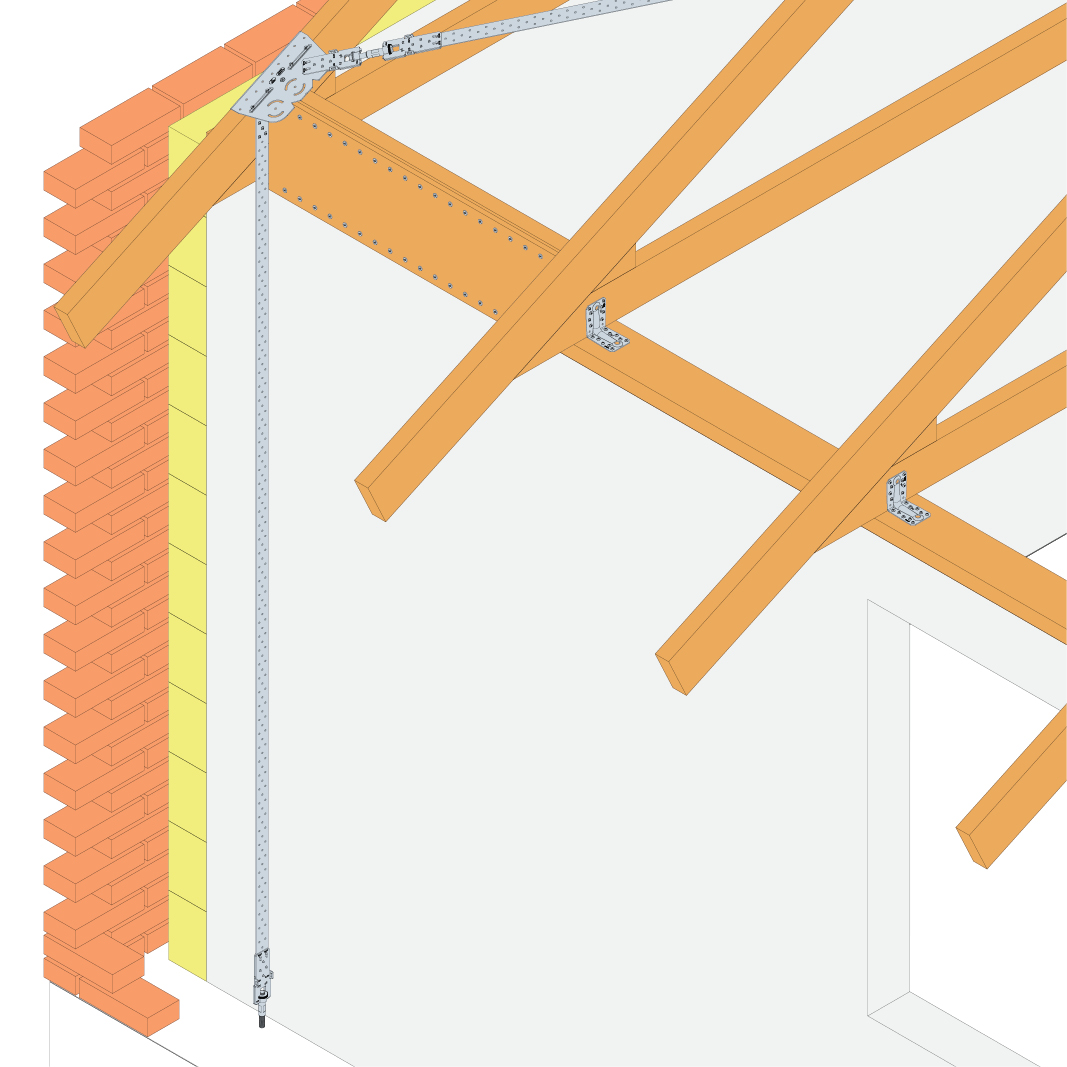

Taśma perforowana BAN09 jest opatentowaną specjalnie wzmocnioną taśmą i jest stosowana w systemach stężenia wiatrowego Simpson Strong-Tie. Wzmocnienie w miejscach perforacji zapobiega owalizacji otworów pod obciążeniem w miejscach kontaktu trzpienia z łącznikiem. Dużym atutem taśmy jest
jej grubość 0,9 mm, która korzystnie wpływa na gładkość warstwy lub w sytuacjach kiedy potrzebne są krótkie odcinki. Taśma charakteryzuje się niewielką krzwizną po roziwnięciu dzięki czemu nie jest konieczne prostowanie krótkich odcinków tak jak w przypadku taśmy o grubosci 2 mm i można ją zastosować
do połączeń międzykondygnacyjnych ścian szkieletowych zabezpieczając je przed obrotem.

Oznaczenie CE
Oznaczenie CE
Nowość
Nowość
Cynkowane ogniowo metodą Sendzimira 20µm
Cynkowane ogniowo metodą Sendzimira 20µm
Środowisko wewnętrzne
Środowisko wewnętrzne
EPD
EPD
Klasa użytkowania 2
Klasa użytkowania 2
BAN09_SSTBP_homepage_LV_en
BAN09_SSTBP_homepage_DE_de

Szczegóły produktu

Obrazy

Właściwości

Materiał

  • Gatunek Stali: S550GD
  • Ochrona antykorozyjna: ​Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjnyWymiary
OtherWymiary złącza[mm]Otwory[mm]
Ilość w opk.Waga[kg]A[mm]B[mm]Grubość[mm]Otwory[mm]
BAN0940251.06.540250.95

Cieńsze grubość stali może powodować rozciąganie sie materiału, dlatego zaleca się ocenę deformacji, które mogą wystąpić przy długości taśmy powyżej 6 m.

Właściwości charakterystyczne

Numer referencyjnyStraps capacity
Characteristic capacities - Timber C24[kN]
R₁,ₖ[kN]
StalCNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60
BAN09402517.81.68 x n1.83 x n2.22 x n2.36 x n

n = Efektywna ilość gwoździ wg Eurocodu 5 - 8.3.1.1 (8)

Instalacja

Montaż

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

Pokaż historię

Environmental Product Declarations (EPD)
