PPJET

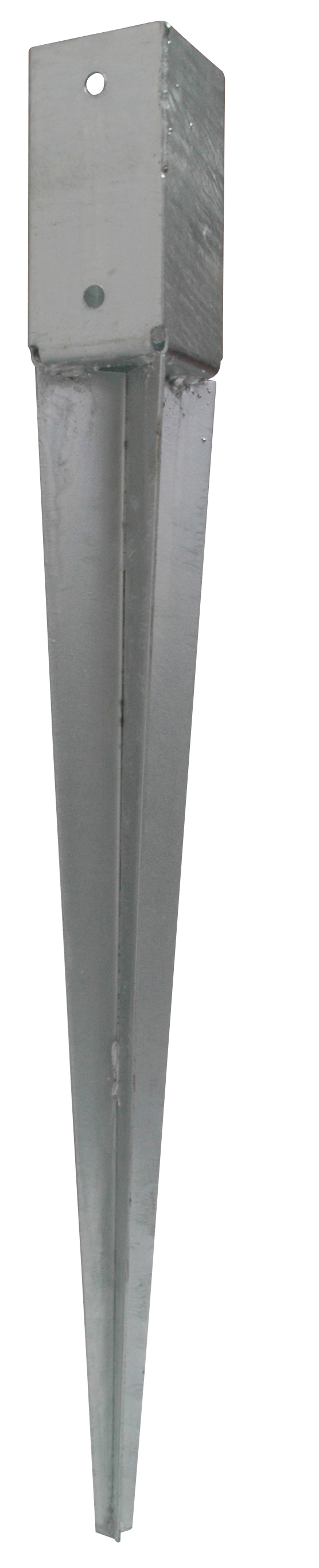

Ogrodowa sztyca wbijana

Wbijane podstawy słupa są stosowane do mocowania słupów w konstrukcjach architektury ogrodowej. Połączenie z drewnem następuje za pomocą śrub ciesielskich lub wkrętów.

Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Mocowanie ogrodzeń.
Mocowanie ogrodzeń

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana S235JR
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

  1. zabezpieczone antykorozyjnie warstwą cynku po obróbce mechanicznej
  2. ​mocne i stabilne połączenie,
  3. prosty montaż



Zastosowanie

Zastosowanie

Do mocowania słupów w w prostych konstrukcjach architektury ogrodowej.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary i otwory [mm] Otwory
A B C D Grubość rury Grubość trzpienia Rura
PPJET70/750 70 150 70 600 2 2 4
PPJET90/750 90 150 90 600 2 2 4
PPJET50/50/750G 50 150 50 600 2 2 4
PPJET75/75/750G 75 150 75 600 2 2 4
PPJET100/100/750G 100 150 100 600 2 2 4
PPJET70/70/750G 70 150 70 600 2 2 4
PPJET90/90/900G 90 150 90 750 2 2 4
PPJET90/90/750G 90 150 90 600 2 2 4
PPJET50/100/750G 50 150 100 600 2 2 4
PPJE100/100/750G 100 150 100 600 2 2 4

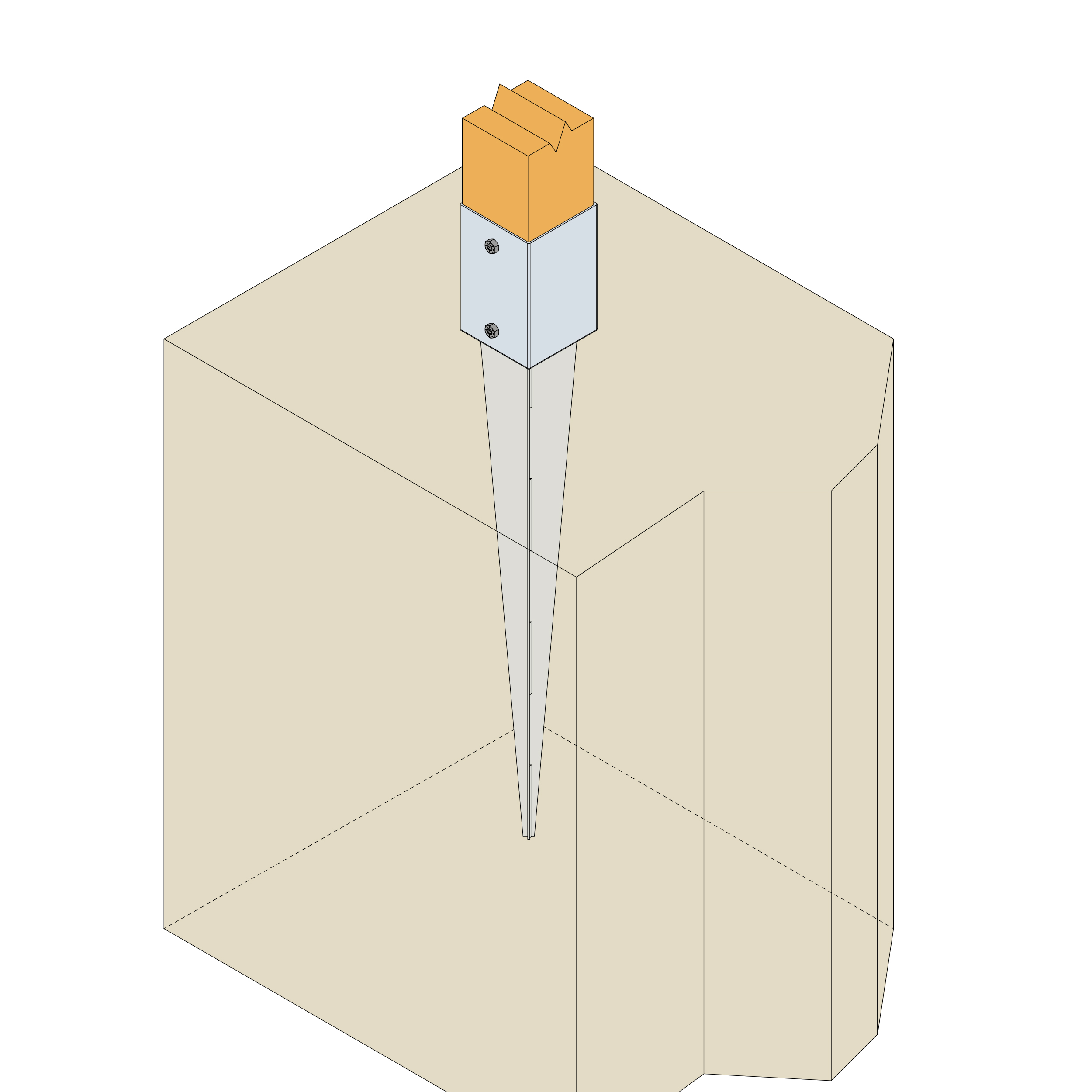

Instalacja

Montaż

Mocowanie

Mocowanie za pomocą śrub ciesielskich Ø10 lub śrub metrycznych M10 przelotowo.
