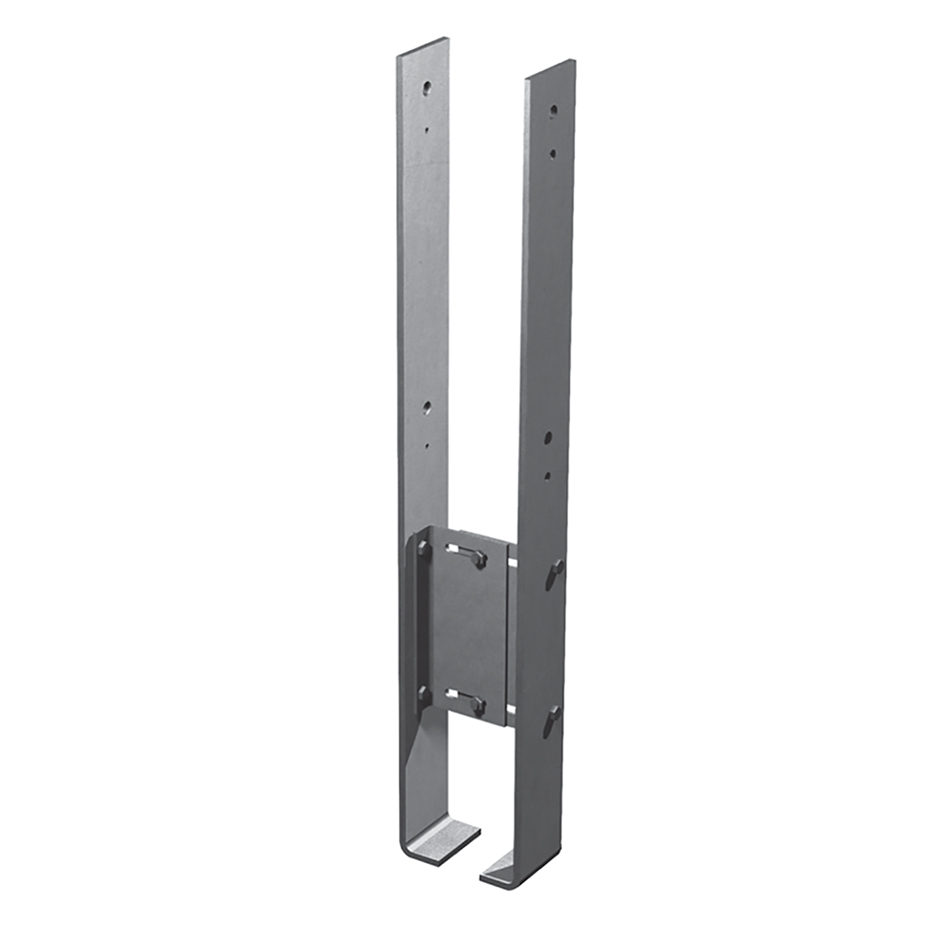

CMS

Momentowa podstawa słupa

Jedyne oferowane podstawy słupa do tworzenia połączeń utwierdzonych w betonie. Połączenia z wykorzystaniem standardowych podstaw słupa należy traktować jako przegubowo-nieprzesuwne, połączenia z użyciem podstaw CMR/CMS jako utwierdzone, zdolne do przenoszenia momentów podporowych (schemat statyczny – wspornik).

Oznaczenie CE
ETA
Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Środowisko zewnętrzne

Szczegóły produktu

Właściwości

Material

Gatunek Stali:
Stal ocynkowana ogniowo metodą Sendzimira S235JR
Grubość blachy 10,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Benefits

  • Width adjustable from 80 to 140 mm
  • For all load directions
  • Absorbs torque
  • Standard galvanization for outdoor use
  • Constructive wood protection by distance mounting

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
​- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

Znajdują one zastosowanie we wszelkich konstrukcjach narażonych na obciążenia poziome (np. wiatr) opartych na wolnostojących słupach. Regulacja pozioma pozwala na zastosowanie tych podstaw ze słupami o różnym przekroju, także niestandardowym.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary słupa [mm] Wymiary złącza [mm] Górne otwory
Szerokość A B C D E F t Ø6,5 Ø17
min max
CMS 80 140 80-140 80 470 150 200 40 8 4 4

Nośność charakterystyczna - pełne gwoździowanie

Referencje Łączniki Nośności charakterystyczne - drewno kl. C24
Do słupa R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
szt. Typ Szerokośc słupa Szerokośc słupa Szerokośc słupa Szerokośc słupa Szerokośc drewna [mm] [mm]
≥ 80 mm ≥ 80 mm ≥ 80 mm ≥ 80 mm 80 100 120 140
CMS 2 M16* 96.9 min(74; 15/kmod) min(21.1; 19.8/kmod) min(11.6; 7.1/kmod) 3.9 4.8 5.8 6.8

* z pierścieiem Buldog  C2; Ø62

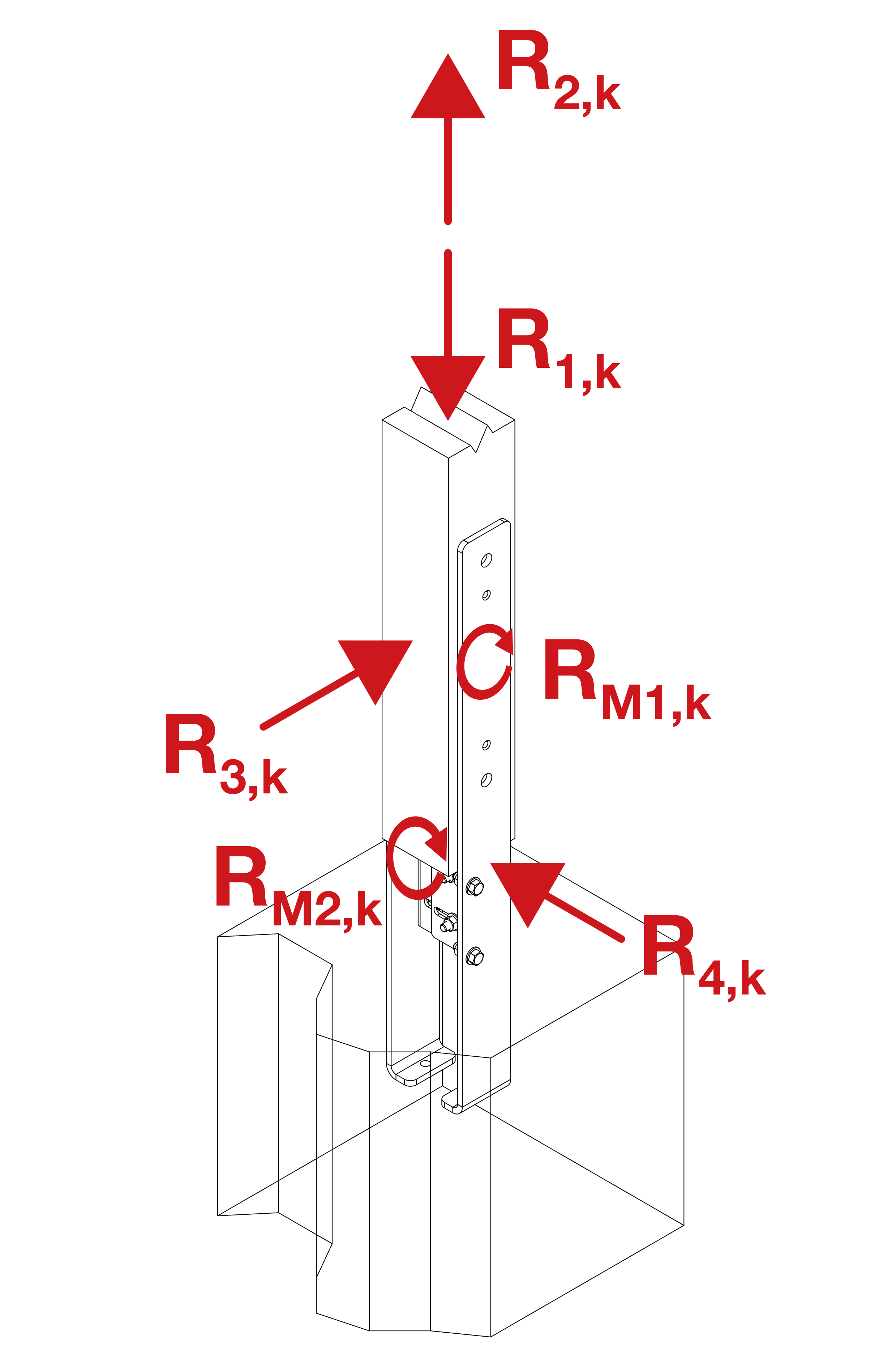

Kombinacje obciążeń:



Instalacja

Montaż

Mocowanie

Mocowanie podstawy do drewna:
Mocowanie  za pomocą przelotowych śrub metrycznych M16 z użyciem pary pierścieni jednostronnych Bulldog C2-62M16G-B.

Mocowanie podstaw do betonu:
Zatapiane w świeżej mieszance betonowej

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)
