Złącza

C2 - C4

Bulldog jednostronny

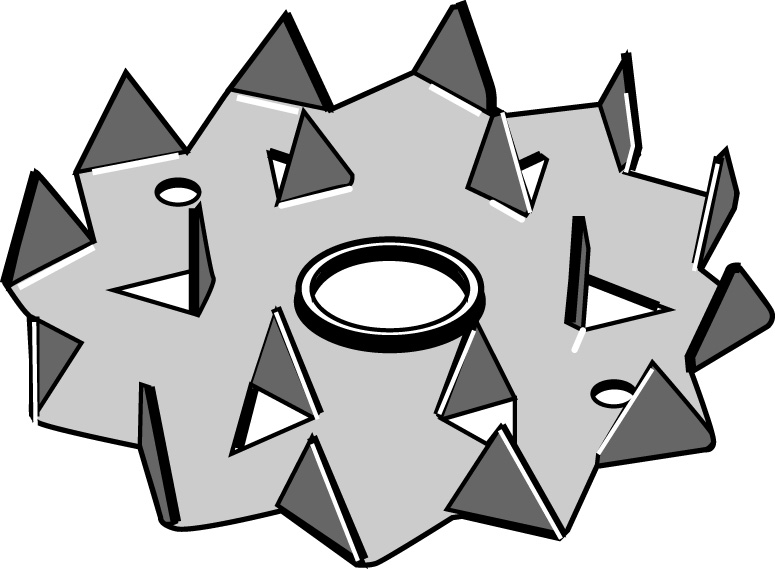

Pierścienie kolczaste Bulldog pozwalają zaprojektować połączenie z użyciem mniejszej ilości śrub ściągających i dzięki temu zachować odpowiednie odległości miedzy śrubami i od krawędzi drewna. Sprawdzają się zarówno w połączeniu elementów drewnianego ze stalowym (Bulldog jednostronny) jak i połączeniu elementów drewnianych (Bulldog dwustronny).

Karta techniczna

Oznaczenie CE

Środowisko zewnętrzne

Ocynkowane

Klasa użytkowania 3

EPD

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:

HC340LA
DX51D

Ochrona antykorozyjna:

Stal ocynkowana ogniowo metodą zanurzeniową grubość cynku ≥45
Stal ocynkowa elektrolitycznie Z 275 g/m2 (20 µm)

Zalety

Umożliwia demontaż
Obróbka drewna nie jest konieczna
Szeroki zakres asortymentu
Mocne i trwałe połączenia

Zastosowanie

Połączenie

Belka - Belka
Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo, stal.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

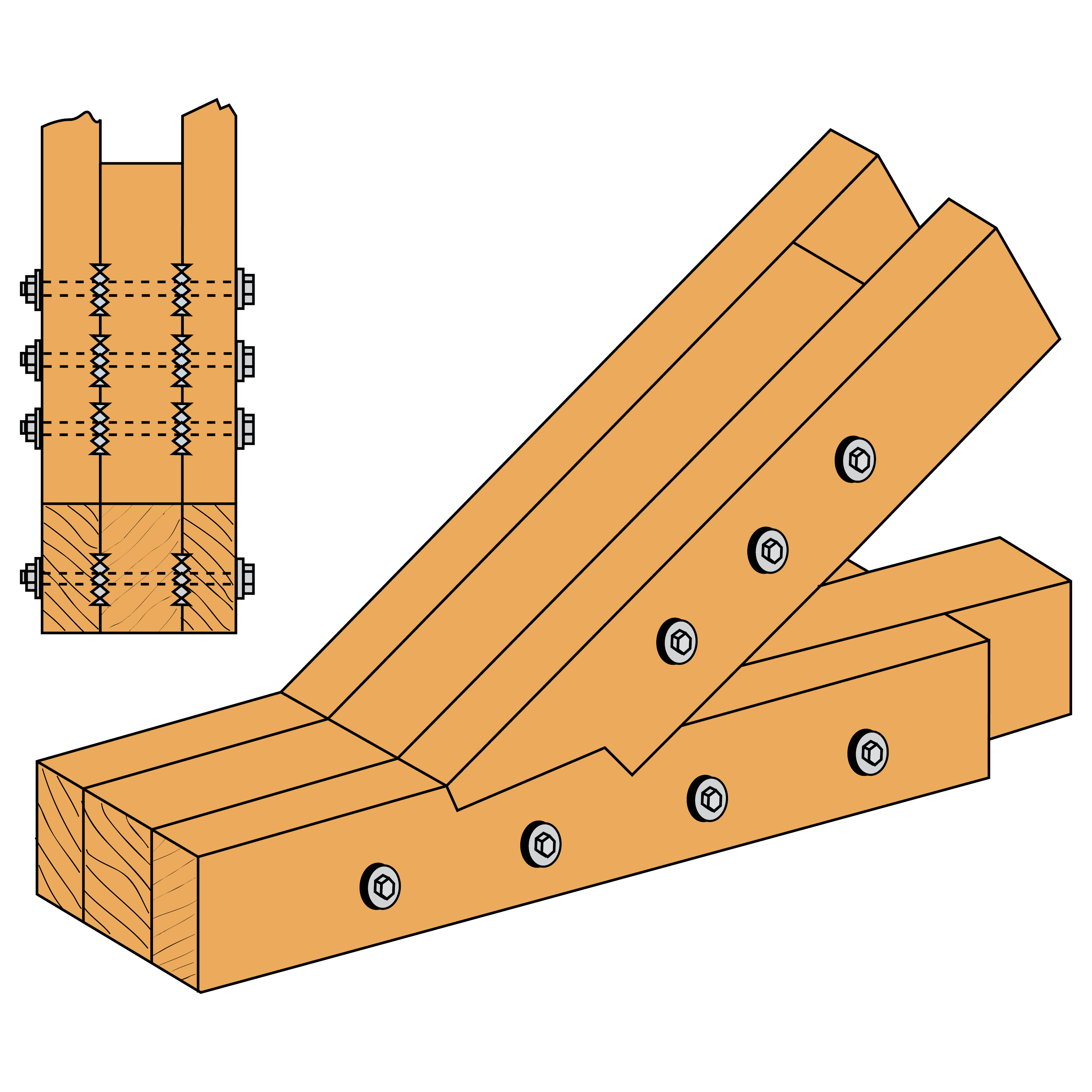

Stosowane do połączenia elementów drewnianych ze zstalowym dla zwiększenia nośności połączenia śrubowego w elementach konstrukcyjnych.

Dane techniczne

Wymiary - pierścienie okrągłe jednostronne C2

Wymiary

Numer referencyjny	Wymiary[mm]
	Other	Wymiary złącza[mm]
	Typ	Grubość[mm]	Ø (2)		Wysokość
			Zewnętrzna	Otwór centralny	Ząb	Razem
			dc[mm]	d₁[mm]	Wysokość zęba[mm]	hc[mm]
C2-50M10G-B	C2	1	50	10.4	5.6	6.6
C2-50M12G-B	C2	1	50	12.4	5.6	6.6
C2-50M16G-B	C2	1	50	16.4	5.6	6.6
C2-50M20G-B	C2	1	50	20.4	5.6	6.6
C2-62M12G	C2	1.2	62	12.4	7.5	8.7
C2-62M12G-B	C2	1.2	62	12.4	7.5	8.7
C2-62M16G-B	C2	1.2	62	16.4	7.5	8.7
C2-62M20G-B	C2	1.2	62	20.4	7.5	8.7
C2-75M12G	C2	1.3	75	12.4	9.2	10.4
C2-75M16G-B	C2	1.3	75	16.4	9.2	10.4
C2-75M18G	C2	1.3	75	18.4	9.2	10.4
C2-75M20G-B	C2	1.3	75	20.4	9.2	10.4
C2-75M26G	C2	1.3	75	26.4	9.2	10.4
C2-95M16G-B	C2	1.4	95	16.4	11.4	12.7
C2-95M20G-B	C2	1.4	95	20.4	11.4	12.7
C2-95M24G-B	C2	1.4	95	24.4	11.4	12.7
C2-95M26G	C2	1.4	95	26.4	11.4	12.7
C2-117M16G	C2	1.5	117	16.4	14.5	16
C2-117M20G-B	C2	1.5	117	20.4	14.5	16
C2-117M24G-B	C2	1.5	117	24.4	14.5	16

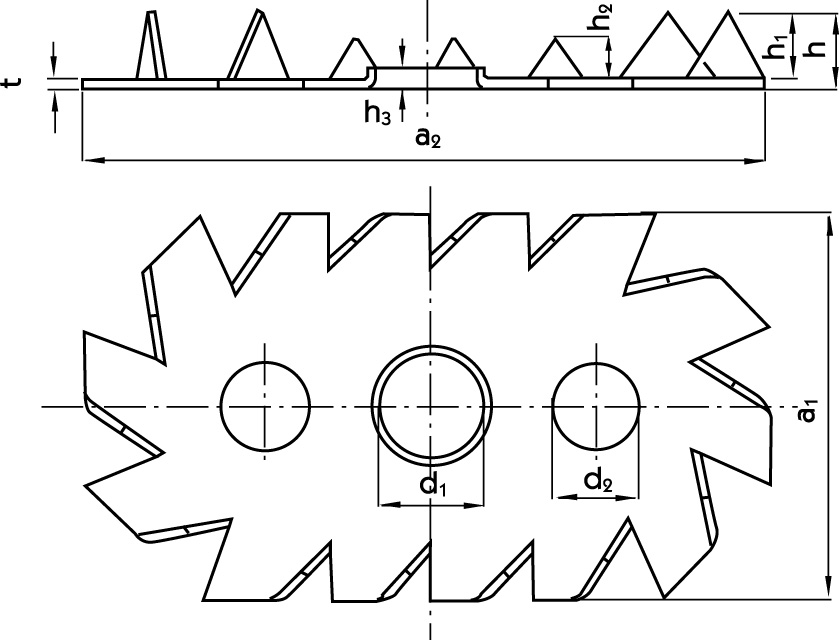

Wymiary - pierścienie owalne jednostronne C4

Numer referencyjny	Wymiary[mm]
	Other	Wymiary złącza[mm]
	Typ	Grubość[mm]	a1[mm]	a2[mm]	Ø (2)		Wysokość
					Otwór centralny	Otwory boczne	Ząb	Razem
					d₁[mm]	d2[mm]	Wysokość zęba[mm]	hc[mm]
C4-73/130M16G	C4	1.5	73	130	16.4	16	13.3	14.8
C4-73/130M20G-B	C4	1.5	73	130	20.4	16	13.3	14.8
C4-73/130M22G	C4	1.5	73	130	22.4	16	13.3	14.8

Minimlne odległości i nośności charakterystyczne

Numer referencyjny	Wymiary[mm]		Shear connectors capacity
	Other	Wymiary złącza[mm]	Wybrana grubośc drewna[mm]		Odległości minimlne[mm]						Charakterystyczna nośnośc na ścinanie (bez uwzględnienia śruby)[kN]
	Typ	db[mm]	t₁[mm]	t₂[mm]	Rozstaw prostopadle do włókien	Od końca obciążonego	Od końca nieobciążonego	Od boku obciążonego	Od boku nieobciążonego	Rozstaw równolegle do włókien	Rv.ₖ[kN]
	Typ	db[mm]	t₁[mm]	t₂[mm]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]	Rv.ₖ[kN]
C2-50M10G-B	C2	10	17	28	60	75	75	40	30	75	6.4
C2-50M12G-B	C2	12	17	28	60	75	75	40	30	75	6.4
C2-50M16G-B	C2	16	17	28	60	75	75	40	30	75	6.4
C2-50M20G-B	C2	20	17	28	60	75	75	40	30	75	6.4
C2-62M12G	C2	12	23	38	75	93	93	50	38	93	8.8
C2-62M12G-B	C2	12	23	38	75	93	93	50	38	93	8.8
C2-62M16G-B	C2	16	23	38	75	93	93	50	38	93	8.8
C2-62M20G-B	C2	20	23	38	75	93	93	50	38	93	8.8
C2-75M12G	C2	12	28	46	90	113	113	60	45	113	11.7
C2-75M16G-B	C2	16	28	46	90	113	113	60	45	113	11.7
C2-75M18G	C2	18	28	46	90	113	113	60	45	113	11.7
C2-75M20G-B	C2	20	28	46	90	113	113	60	45	113	11.7
C2-75M26G	C2	26	28	46	90	113	113	60	45	113	11.7
C2-95M16G-B	C2	16	35	57	114	143	143	76	57	143	16.7
C2-95M20G-B	C2	20	35	57	114	143	143	76	57	143	16.7
C2-95M24G-B	C2	24	35	57	114	143	143	76	57	143	16.7
C2-95M26G	C2	26	35	57	114	143	143	76	57	143	16.7
C2-117M16G	C2	16	44	73	141	176	176	94	71	176	22.8
C2-117M20G-B	C2	20	44	73	141	176	176	94	71	176	22.8
C2-117M24G-B	C2	24	44	73	141	176	176	94	71	176	22.8
C4-73/130M16G	C4	16	40	67	117	146	146	78	59	146	17.3
C4-73/130M20G-B	C4	20	40	67	117	146	146	78	59	146	17.3
C4-73/130M22G	C4	22	40	67	117	146	146	78	59	146	17.3

Nośności charakterystyczne zostały określone z zachowaniem wszystkich zasad dotyczących obliczen zawartych w Eurokodzie 5.
