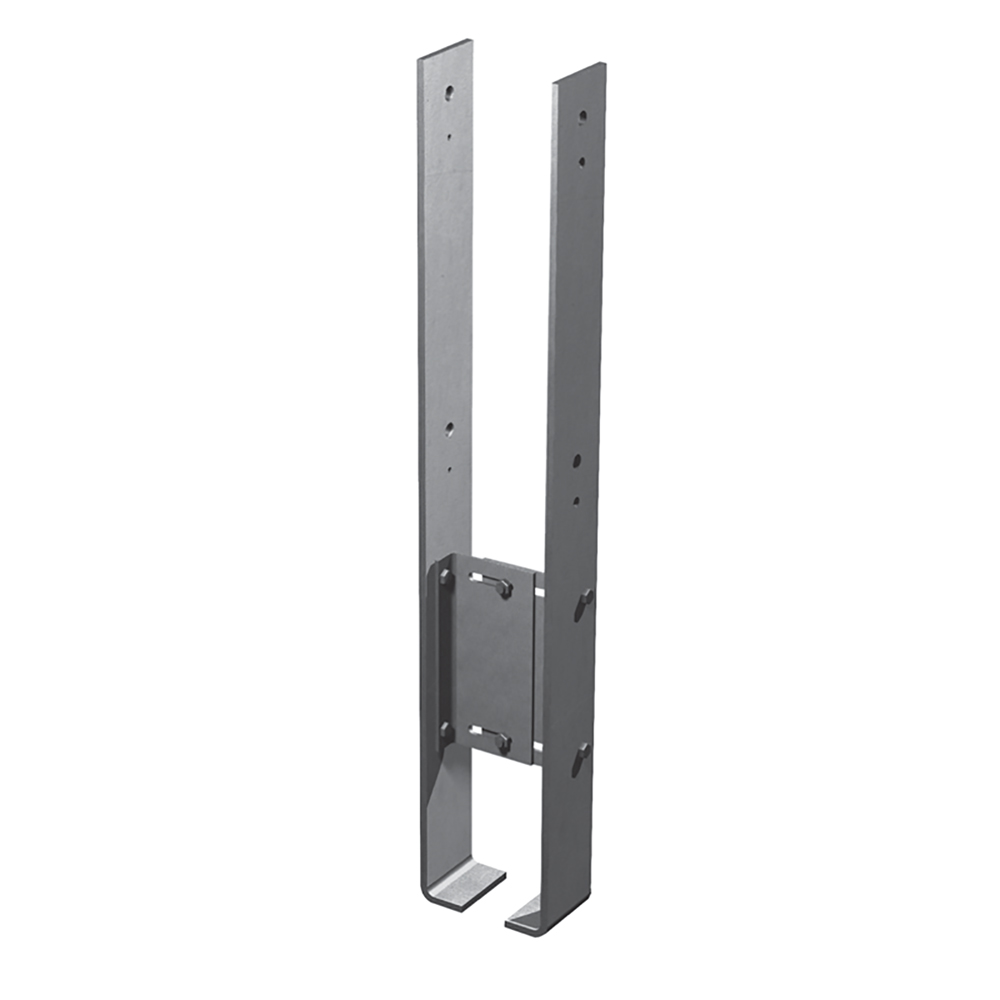

Momentowa podstawa słupa

Jedyne oferowane podstawy słupa do tworzenia połączeń utwierdzonych w betonie. Połączenia z wykorzystaniem standardowych podstaw słupa należy traktować jako przegubowo-nieprzesuwne, połączenia z użyciem podstaw CMR/CMS jako utwierdzone, zdolne do przenoszenia momentów podporowych (schemat statyczny – wspornik).

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 3

EPD

Ocynkowane ogniowo 50 µm

Środowisko zewnętrzne

Szczegóły produktu

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana ogniowo metodą Sendzimira S235JR
Grubość blachy 10,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

-

Absorbs torque
For structures where no headbands, reinforcements, etc. are desired.
Ideal for carports
Adjustable for timber widths of 115 mm - 165 mm
Paving covering throughout
Distance between foundation and wooden support up to 250 mm

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

Znajdują one zastosowanie we wszelkich konstrukcjach narażonych na obciążenia poziome (np. wiatr) opartych na wolnostojących słupach. Regulacja pozioma pozwala na zastosowanie tych podstaw ze słupami o różnym przekroju, także niestandardowym.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Post[mm]		Wymiary złącza[mm]							Ramię A		Other
	Szerokość		A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	t[mm]	Okrągłe		Waga[kg]
	Szerokość	Max	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	t[mm]	Ø6.5	Ø17	Waga[kg]
CMR	115	160	115-160	100	600	250	300	60	10	4	4	20.4

Nośność charakterystyczna - pełne gwoździowanie

Wymiary

Numer referencyjny	Post base capacity
	Nośności dla połączenia belka - beton								Łączniki
	Characteristic capacities - Timber C24[kN]								Do słupa	Into Post
	R₃,ₖ[kN]	R4,k (2)[kN]	R1,k = R2,k[kN]	RM1,k[kNm]	RM2,k[kNm]				Typ	szt.
	Szer. słupa [mm][mm]	Szer. słupa [mm][mm]	Szer. słupa [mm][mm]	Szer. słupa [mm][mm]	Szer. słupa [mm][mm]
	≥115	≥ 115	≥ 115	≥ 115	115	120	140	160
CMR	min(99; 21.3/kmod)	min(33; 30.9/kmod)	117.2	min(19.8; 13.9/kmod)	6.7	7	8.2	9.4	M16*	2.0

b = szerokośc drewna [mm]
Kombinacja obciążeń:

$\left ( \frac {F_{1/2,d}} {R_{1/2,d}} \right )^2 + \left ( \frac{H_{1,d}}{R_{H1,d}} + \frac {M_{1,d}}{R_{M1,d}} \right )^2 \le 1lub \left ( \frac {F_{1/2,d}} {R_{1/2,d}} + \frac {M_{2,d}}{R_{M2,d}} \right )^2 + \left ( \frac{H_{2,d}}{R_{H2,d}} \right )^2 \le 1$

* z pierścieniem Bulldog typ C2 Ø75mm
