Złącza
Złącza kątowe
ANPS

Złączek kątowe perforowane

Kątowniki ANPS to klasyczna grupa złączy kątowych o bardzo dużym zakresie asortymentowym. Jest praktycznym złączem montażowym używanym w pracach ciesielskich.

Karta techniczna
Klasa użytkowania 2
Klasa użytkowania 2
EPD
EPD
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira

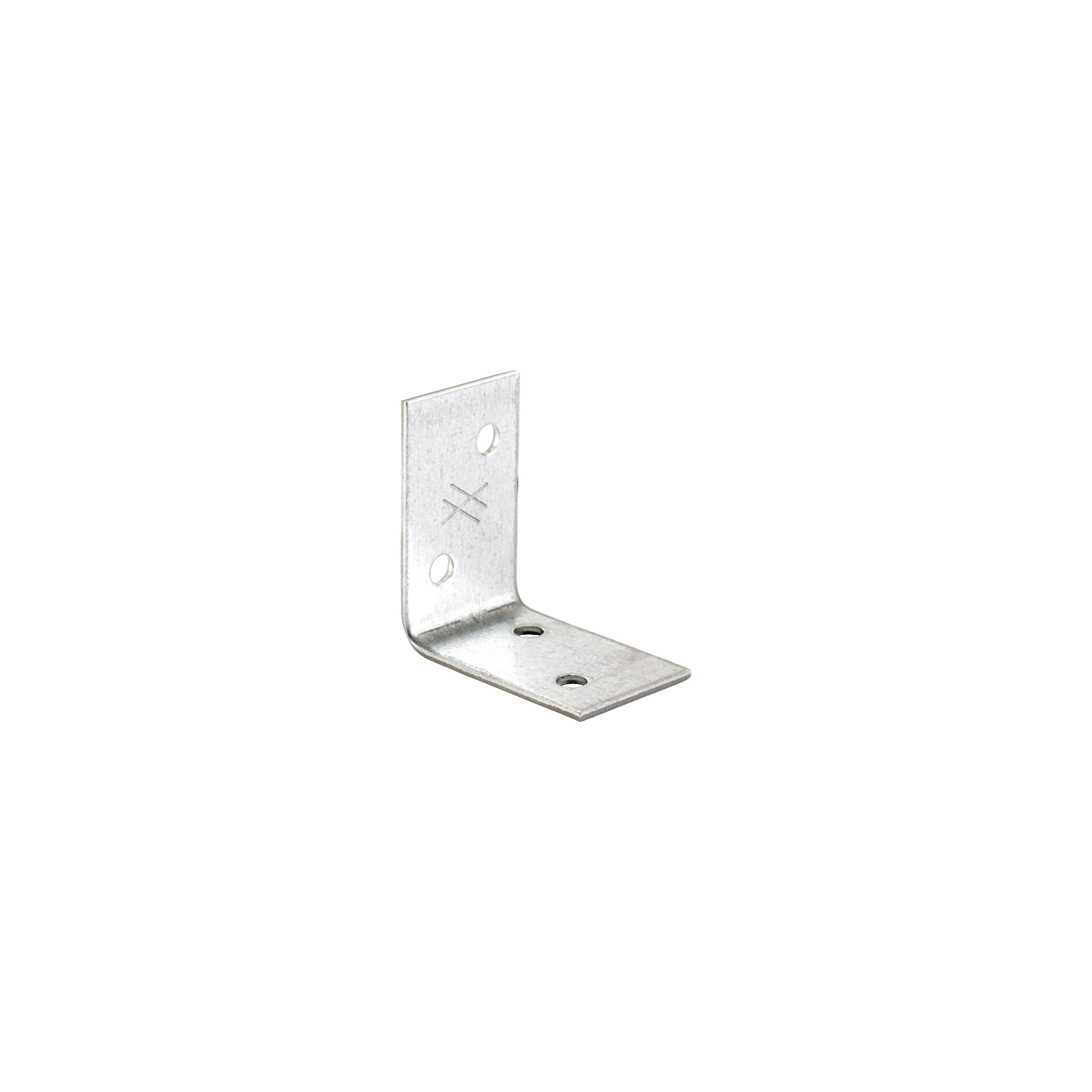

ANPS main image

Szczegóły produktu

Obrazy


Właściwości

Materiał

  • Gatunek Stali:
    Stal  S250GD
  • Ochrona antykorozyjna:
    Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Mocne i trwałe połączenia
  • Uniwersalna perforacja

Zastosowanie

Połączenie

Belka - Belka
Element główny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

  • Produkt przeznaczony jest do tworzenia lekkich drewnianych konstrukcji w drewnianej architekturze ogrodowej.
  • Stosowane w standardowych połączeniach elementów drewnianych w konstrukcjach nienośnych.

Dane techniczne

Wymiary złącza

Wymiary

Wymiary złącza
Wymiary złącza
Numer referencyjnyWymiary
OtherWymiary złącza[mm]
Ilość w opk.Waga[kg]A[mm]B[mm]C[mm]Grubość[mm]
ANPS204425200.00.0314242252
ANPS204440200.00.0544242402
ANPS204625200.00.0376242252
ANPS204460200.00.074242602
ANPS206625200.00.0446262252
ANPS206640100.00.0716262402
ANPS206650150.00.096262502
ANPS206660100.00.116262602
ANPS206680100.00.146262802
ANPS208860100.00.148282602
ANPS20888050.00.198282802

Instalacja

Montaż

Mocowanie

  • Za pomocą gwoździ systemowych CNA 4.0 x ℓ  lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.

Aprobaty i Deklaracje

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Biblioteka CAD i BIM

2D

ANPS206640

ANPS206660

ANPS204440

ANPS208860

ANPS208880

ANPS206650

ANPS204625

ANPS206625

ANPS204460

ANPS206680

ANPS204425

3D

ANPS206640

ANPS206660

ANPS204440

ANPS208860

ANPS208880

ANPS206650

ANPS204625

ANPS206625

ANPS204460

ANPS206680

ANPS204425

3D Uproszczone

ANPS206640

ANPS206660

ANPS204440

ANPS208860

ANPS208880

ANPS206650

ANPS204625

ANPS206625

ANPS204460

ANPS206680

ANPS204425
