Złącze płatwiowe GERW A4

Złącza Gerbera GERW stosowane są do ściągania belek wieloprzęsłowych ciętych pod kątem prostym. Oprócz sił poprzecznych w kierunku poziomym i pionowym mogą one przejmować wszystkie siły biegnące w kierunku ułożenia elementu (osiowa siła rozciągająca). W przypadku występowania sił osiowych (FN,d), ze względu na minimalne rozstawy gwoździ, należy zawsze stosować gwoździowanie częściowe.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 3

Stal nierdzewna A4

Szczegóły produktu

Obrazy

Właściwości

Materiał

Stal nierdzewna jako 1.4404 zgodnie z EN 10088
Nierdzewna / kwasoodporna - A4

Zakety

Prosty montaż
Optymalny układ otworów ogranicza rozwarstwienie drewna
Mocne i trwałe połączenia
Obliczone statycznie
Gwoździowanie pełne lub częściowe

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

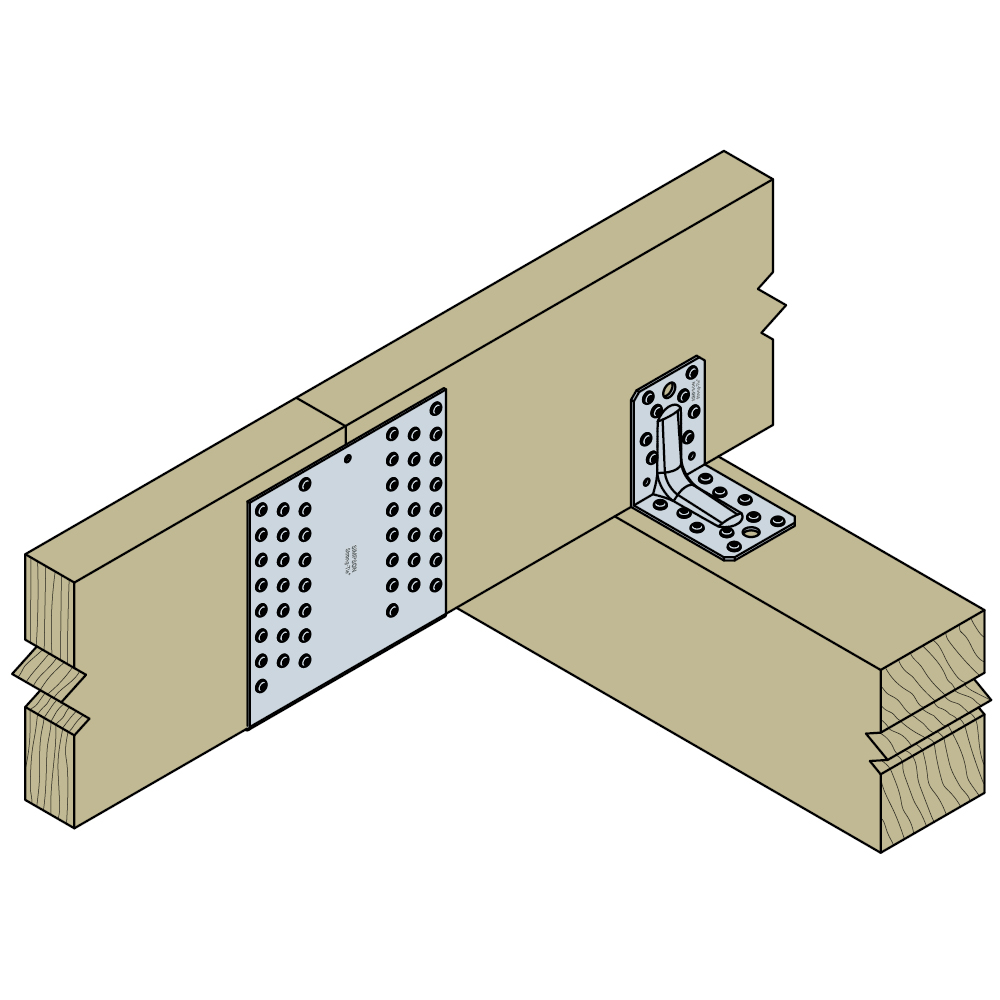

Do połączeń przegubowych belek ciągłych. Modele GERW są dostępne w rozmiarach dostosowanych do najbardziej typowych wymiarów elementów drewnianych

Dane techniczne

Wymiary

Abmessungen

Referencje	Abmessungen [mm]				Löcher Befestigungsmittel
	A	B	C	t	Nägel/Schrauben
	A	B	C	t	Schenkel A
GERW90S	90	140	20	2	10 x ø5
GERW120S	120	180	20	2	28 x ø5
GERW140S	140	180	20	2	34 x ø5
GERW160S	160	180	20	2	40 x ø5
GERW180S	180	180	20	2	46 x ø5
GERW200S	200	180	20	2	52 x ø5
GERW220S	220	180	20	2	58 x ø5
GERW240S	240	180	20	2	64 x ø5
GERW260S	260	180	20	2	70 x ø5

Tragfähigkeiten: Vollausnagelung

Referencje	Anzahl der Befestigungsmittel	Charakteristische Werte der Tragfähigkeit bei Vollausnagelung / 1 Satz Gerberverbinder [kN]
	Schenkel A	R_1/2,k				R_3,k
	Schenkel A	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60
GERW90S	20	4.5	4.9	6	6.4	4.1	4.5	5.9	7.4
GERW120S	56	19	20.7	25.3	26.8	6.8	7.4	9.8	12.3
GERW140S	68	26.1	28.4	34.6	36.7	8.3	9	11.8	14.9
GERW160S	80	34	37	45.1	47.8	9.6	10.4	13.7	17.3
GERW180S	92	42.5	46.2	56.4	59.8	10.9	11.9	15.7	19.8
GERW200S	104	51.8	56.3	68.6	72.7	12.3	13.4	17.6	22.2
GERW220S	116	61.5	66.8	81.5	86.4	13.7	14.9	19.6	24.7
GERW240S	128	71.5	77.7	94.8	100.5	15.1	16.4	21.6	27.2
GERW260S	140	81.7	88.8	108.3	114.8	16.5	17.9	23.5	29.6

Trafähigkeiten: Teilausnagelung

Referencje	Anzahl der Befestigungsmittel	Charakteristische Werte der Tragfähigkeit bei Teilausnagelung / 1 Satz Gerberverbinder [kN]
	Schenkel A	R_1/2				R_3,k				R_N,k
	Schenkel A	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60
GERW90S	12	3.4	3.7	4.5	4.8	2.2	2.7	3.6	4.5	-	-	-	-
GERW120S	36	9.4	10.2	12.4	13.1	3.8	4.6	5.6	5.9	26.9	32.8	40	42.4
GERW140S	44	13.7	14.9	18.2	19.3	4.5	5.5	6.7	7.1	32.8	40	48.8	51.7
GERW160S	52	18.4	20	24.4	25.9	5.2	6.4	7.8	8.3	38.8	47.3	57.7	61.2
GERW180S	60	23.7	25.8	31.5	33.4	6	7.3	8.9	9.4	44.8	54.6	66.6	70.6
GERW200S	68	29.5	32.1	39.1	41.4	6.7	8.2	10	10.6	50.8	61.9	75.5	80
GERW220S	76	35.7	38.8	47.3	50.1	7.5	9.1	11.1	11.8	56.7	69.2	84.4	89.5
GERW240S	84	42	45.7	55.7	59	8.2	10	12.2	12.9	62.6	76.4	93.2	98.8
GERW260S	92	48.8	53	64.6	68.5	8.9	10.9	13.3	14.1	68.6	83.7	102.1	108.2

Bemessung

Für die Überlagerung der Einwirkungen ist nachzuweisen:

ohne Axial Belastung

mit Axial Belastung
