Złącze płatwiowe

Złącza Gerbera GERB przeznaczone do ściągania belek wieloprzęsłowych ciętych pod kątem prostym. Oprócz sił poprzecznych w kierunku poziomym i pionowym mogą one przejmować wszystkie siły biegnące w kierunku ułożenia elementu (osiowa  siła rozciągająca). W przypadku występowania sił osiowych (FN,d), ze względu na minimalne rozstawy gwoździ, należy zawsze stosować gwoździowanie częściowe.

Oznaczenie CE
ETA
Klasa użytkowania 2
Cynkowane ogniowo metodą Sendzimira 20µm
Środowisko wewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Optymalny układ otworów ogranicza rozwarstwienie drewna
  • Mocne i trwałe połączenia
  • Obliczone statycznie
  • Gwoździowanie pełne lub częściowe

Zastosowanie

Połączenie

Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

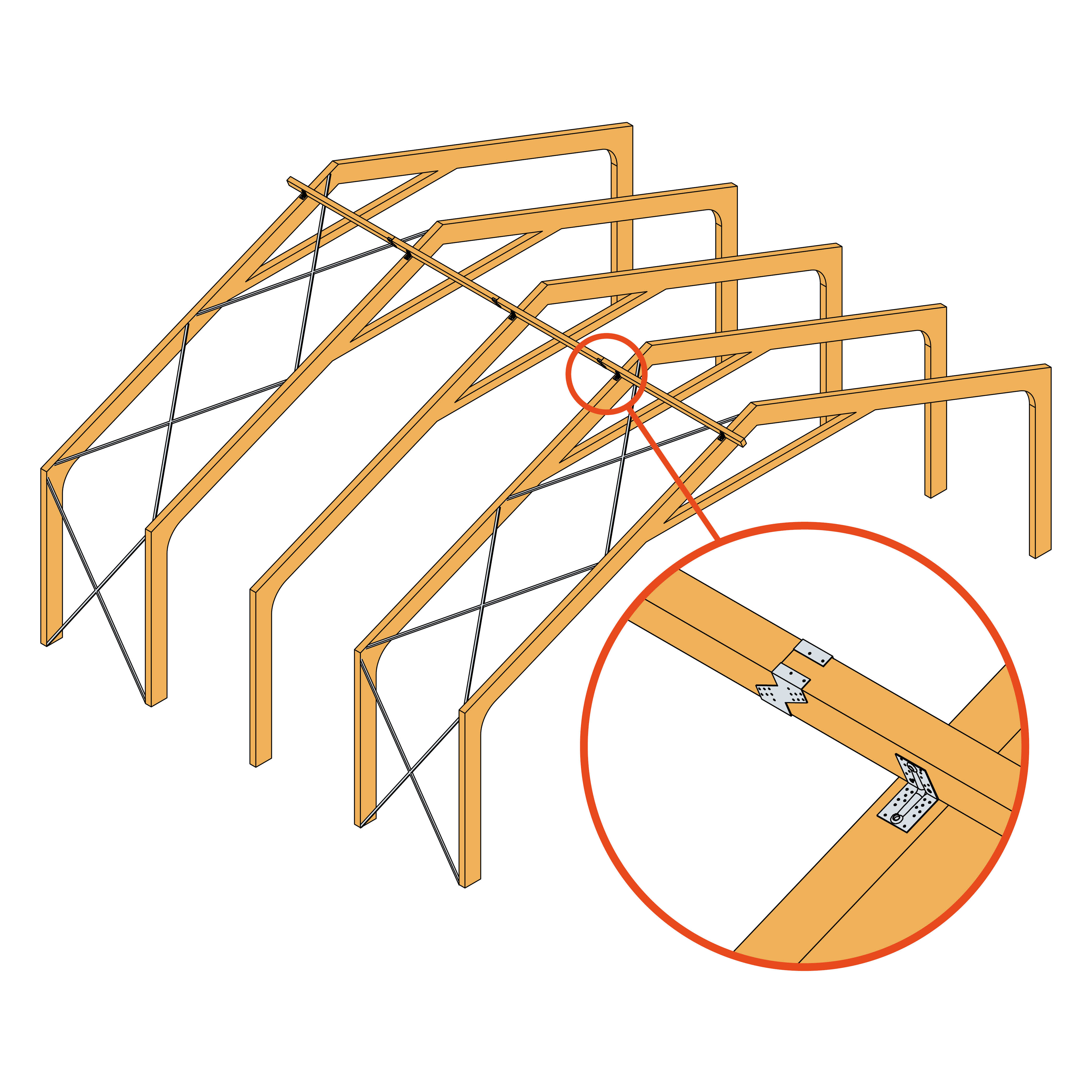

Do połączeń przegubowych belek ciągłych. Modele GERB są dostępne w rozmiarach dostosowanych do najbardziej typowych wymiarów elementów drewnianych.

Dane techniczne

Wymiary

Wymiary i otwory

Referencje Wymiary i otwory [mm] Otwory
A B C t Ramię A Ramię C
Gwoździe/Wkręty Gwoździe/Wkręty
GERB1251299027210 ø54 ø5
GERB1501549029214 ø54 ø5
GERB1601609030214 ø54 ø5
GERB1751799033214 ø54 ø5
GERB1801809033214 ø54 ø5
GERB2002059033216 ø54 ø5
GERB2202209034216 ø54 ø5

* Ocynkowane ogniowo z powłoka min. 55μm

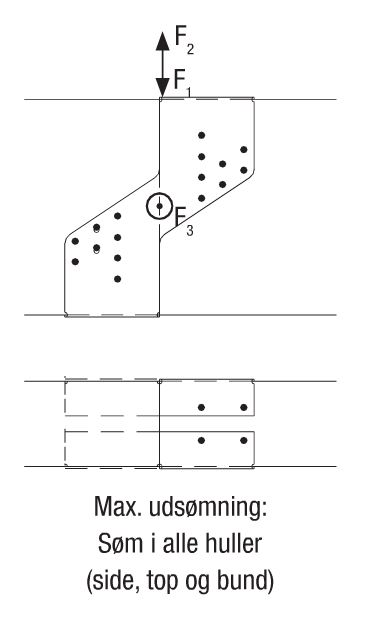

Nośności: Gwoździowanie pełne

Referencje Liczba łączników Nosnośc charakterystyczna Ri,k gwoździowanie pełne / 1 komplet złącz Gerbera [kN]
Ramię A Ramię C R1/k R2,k R3,k
CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60
GERB12520817.319.920.94.65.65.933.94.9
GERB1502882225.326.67.38.99.44.55.97.4
GERB16028822.225.526.87.38.99.44.55.97.4
GERB1752882326.427.77.38.99.44.55.97.4
GERB1802882326.427.77.38.99.44.55.97.4
GERB20032824.428.129.59.211.211.94.55.97.4
GERB22032824.628.329.79.211.211.94.55.97.4

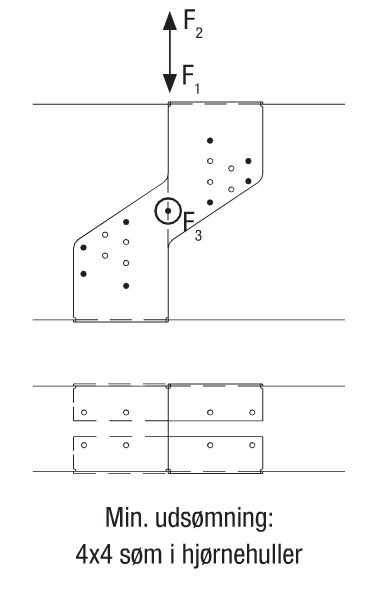

Nośności - gwoździowanie częściowe

Referencje Liczba łączników Nośność charakterystyczna Ri,k gwoździowanie częściowe / 1 zestaw złączy Gerbera [kN]
Ramię A Ramię C R1,k R2,k
CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60
GERB12516-14.516.116.74.155.3
GERB15016-13.815.315.94.35.25.5
GERB16016-13.915.4164.35.25.5
GERB17516-14.315.916.54.35.25.5
GERB18016-14.315.916.54.35.25.5
GERB20016-13.915.4164.75.76
GERB22016-13.915.4164.75.76

Dowód nosności:



Instalacja

Montaż

Mocowanie

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNACSA
3,1 x 404,0 x 30
4,0 x 355,0 x 35
4,0 x 405,0 x 35
4,0 x 505,0 x 40
4,0 x 605,0 x 40
4,0 x 755,0 x 50
4,0 x 1005,0 x 50
