SVI

Złącze krokwiowo płatwiowe

Złącze zaprojektowane do przenoszenia dużych obciążeń w połączeniu krokiew-murłata. Na komplet SVI składają się dwa złącza (lewe+prawe) tworzące jedno połączenie, przenoszące bardzo dużą siłę rozporu. Dzięki temu stosowane jest z reguły w dachach krokwiowych lub krokwiowo-jętkowych.


Oznaczenie CE
Oznaczenie CE
ETA
ETA
Klasa użytkowania 2
Klasa użytkowania 2
Cynkowane ogniowo metodą Sendzimira 20µm
Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
 S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą SendzimiraZ 275 g/m2 (20 µm)

Zastosowanie

Stosowane

Do połączenie krokwi z murłatą przenoszące bardzo dużą siłę rozporu.

Połączenie

Belka - Belka
Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Dane techniczne

Wymiary poduktu

Wymiary

Numer referencyjnyWymiary
OtherWymiary złącza[mm]Otwory[mm]
Ilość w opk.Waga[kg]A[mm]B[mm]C[mm]Grubość[mm]Otwory[mm]Liczba
SVI200-B250.5820062422511 + 11
SVI240-B150.8724063432510 + 10

Nośność charakterystyczna

Numer referencyjnyTies capacity
Nośność charakterystyczna
Ilość łączników na połączenieR₁,ₖ
CNA4.0x35CNA4.0x40CNA4.0x60
SVI200-B6+6 / 8+816.8 / 19.618.4 / 21.523.6 / 27.6
SVI240-B9+9 / 10+1023.1 / 23.625.3 / 25.932.6 / 33.3

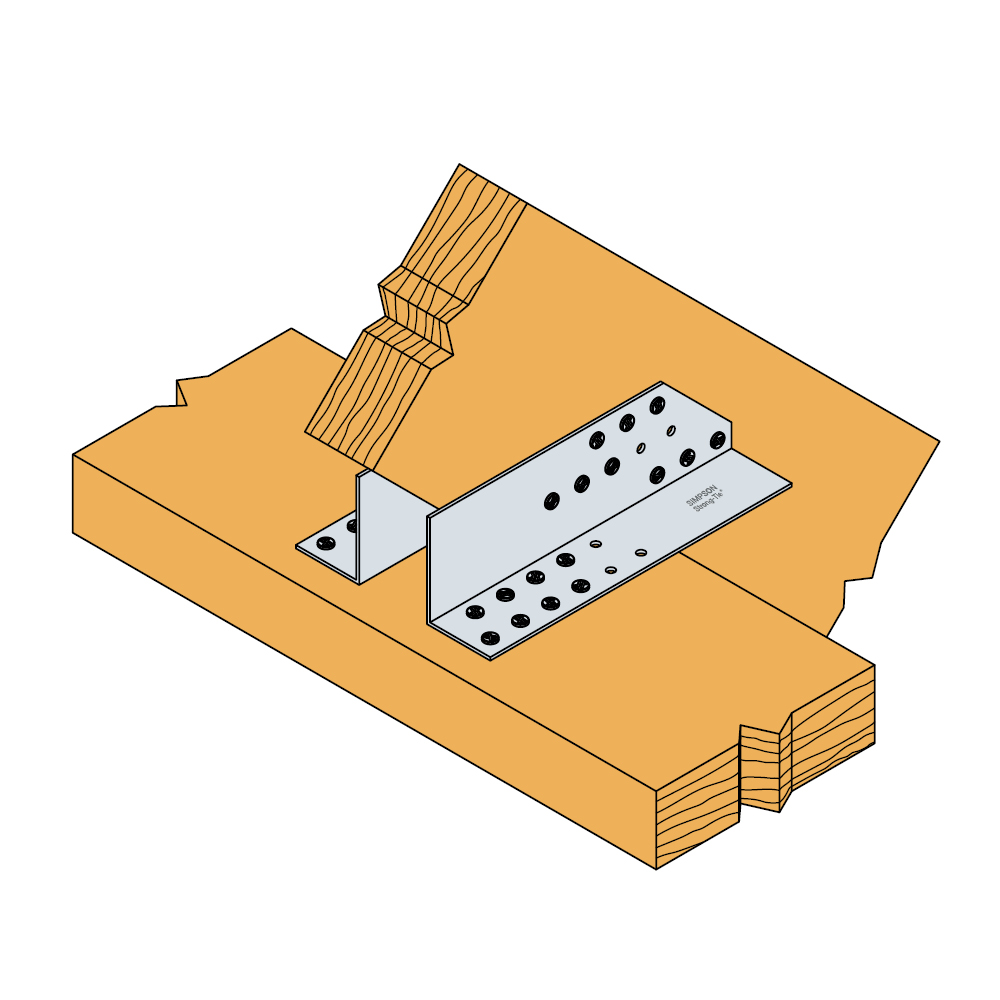

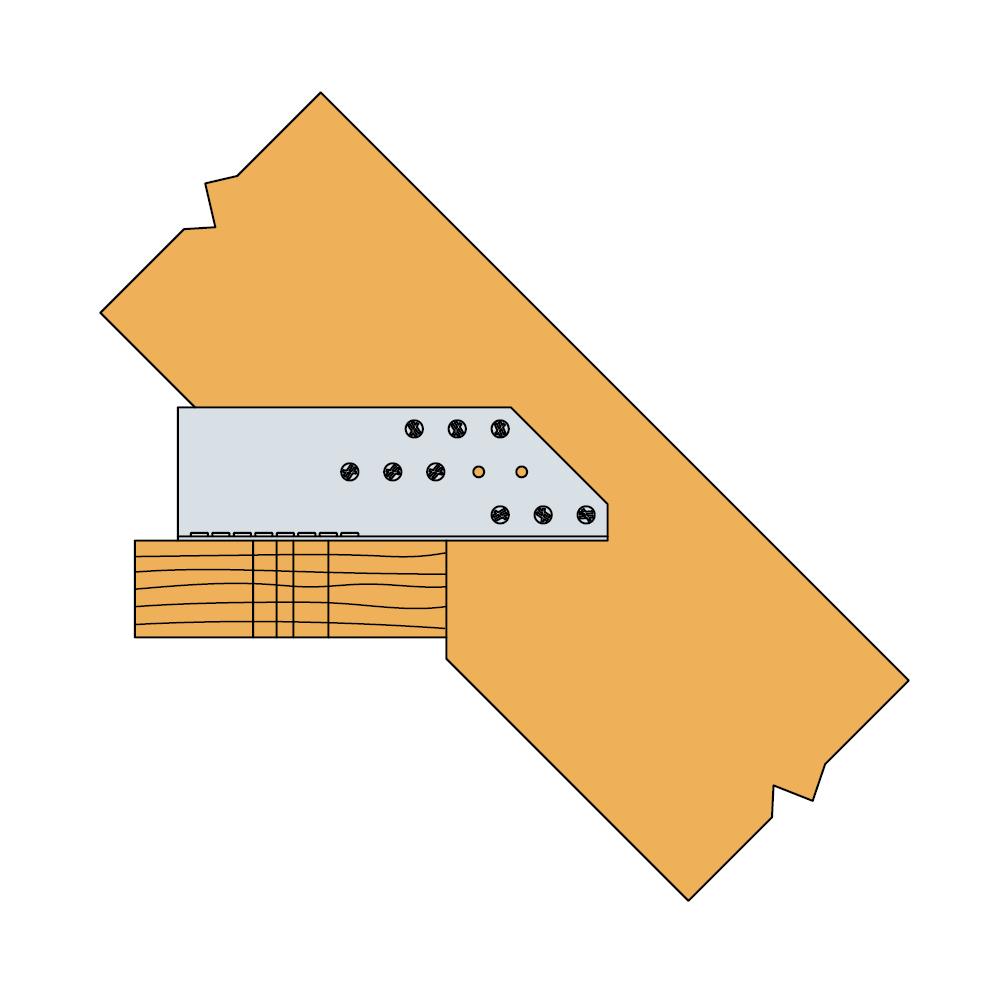

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA CSA
3,1 x 40 4,0 x 30
4,0 x 35 5,0 x 35
4,0 x 40 5,0 x 35
4,0 x 50 5,0 x 40
4,0 x 60 5,0 x 40
4,0 x 75 5,0 x 50
4,0 x 100 5,0 x 50

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

Pokaż historię

Europejska ocena techniczna (ETA)

Pokaż historię
