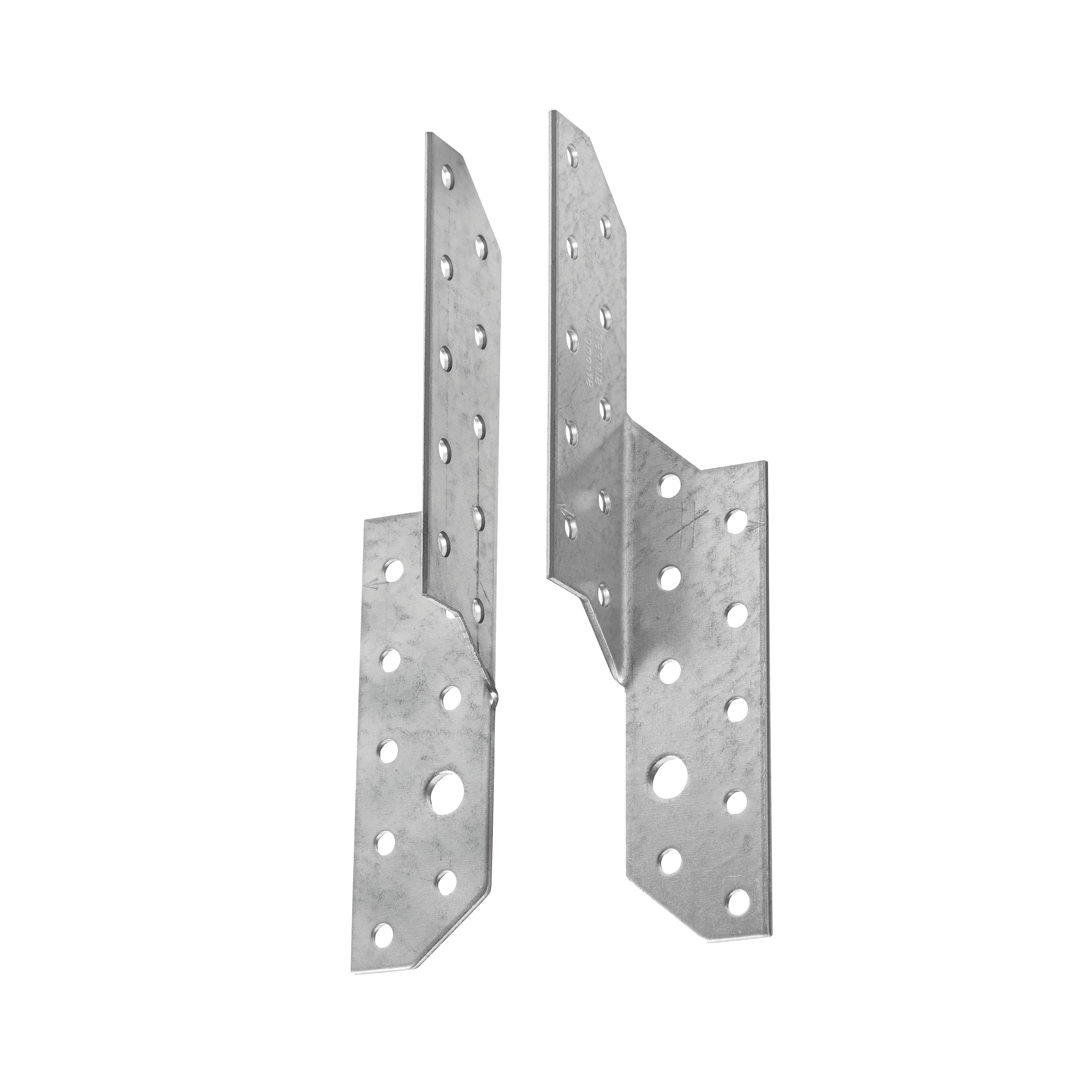

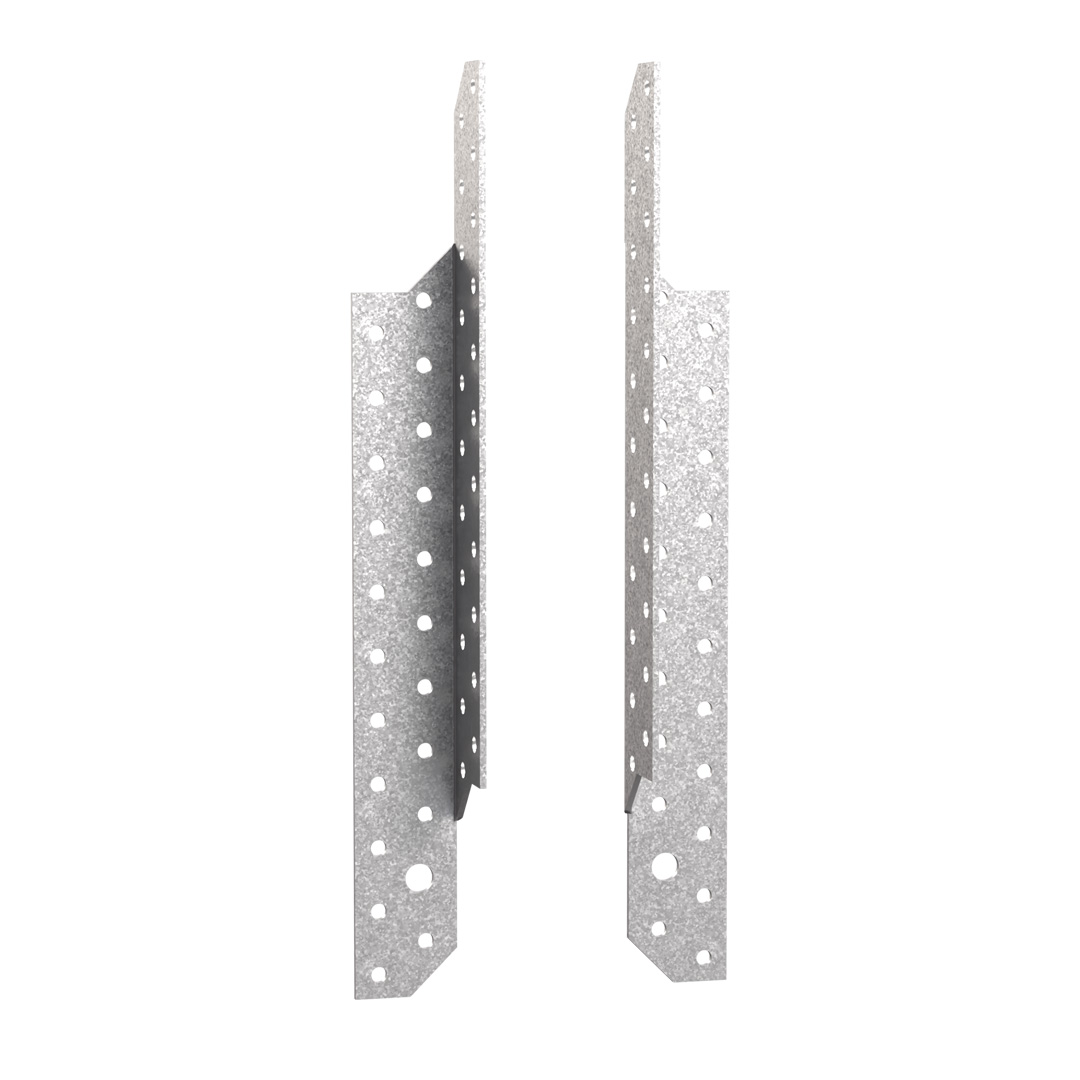

SPF

Złącze krokwiowo płatwiowe

Złącza krokwiowo-płatwiowe SPF są przeznaczone do połączenia krzyżowego elementów drewnianych. Zadaniem  złączy  krokwiowo  -  płatwiowych  w tym połączeniu jest zabezpieczenie dachu przed poderwaniem przez ssanie wiatru. Złącza krokwiowo – płatwiowe dostępne są w sześciu znormalizowanych rozmiarach.

Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny 20µm

Szczegóły produktu

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Optymalny układ otworów ogranicza rozwarstwienie drewna
  • Mocne i trwałe połączenia
  • Obliczone statycznie
  • Wskazany centralny punkt połączenie złącza

Zastosowanie

Połączenie

Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

W  zależności  od obciążenia  stosuje  się  2  lub  4  złącza.  W  przypadku  połączenia przy zastosowaniu 2 złączy należy użyć 2 lewych lub 2 prawych złączy, gdyż są one umieszczone diagonalnie naprzeciw siebie, w celu zapewnienia centralnego rozłożenia obciążenia. W połączeniach krokwi z murłatą może zajść konieczność użycia złączy o dwóch różnych długościach – krótszego montowanego od zewnętrznej strony murłaty i dłuższego od strony wewnętrznej. Różnica ta wynika z kąta nachylenia krokwi i jej wznoszenia się w miarę odsuwania się od podpory.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary złącza [mm] Otwory ramię 1 Otwory ramię 2
A B C D F t Ø5 [mm] Ø5 [mm] Ø9 [mm]
SPF170L 170 32.5 100 37.5 14 2 10 9 1
SPF170R 170 32.5 100 37.5 14 2 10 9 1
SPF210L 210 32.5 140 37.5 14 2 14 13 1
SPF210R 210 32.5 140 37.5 14 2 14 13 1
SPF250L 250 32.5 180 37.5 14 2 18 17 1
SPF250R 250 32.5 180 37.5 14 2 18 17 1
SPF290L 290 32.5 220 37.5 14 2 22 21 1
SPF290R 290 32.5 220 37.5 14 2 22 21 1
SPF330L 330 32.5 260 37.5 14 2 26 25 2
SPF330R 330 32.5 260 37.5 14 2 26 25 2
SPF370L 370 32.5 300 37.5 14 2 30 29 2
SPF370R 370 32.5 300 37.5 14 2 30 29 2

"SPF ...LR" jest to para złączy lewe + prawe
"SPF...L" jest to złącze lewe
"SPF...R" jest to złacze prawe

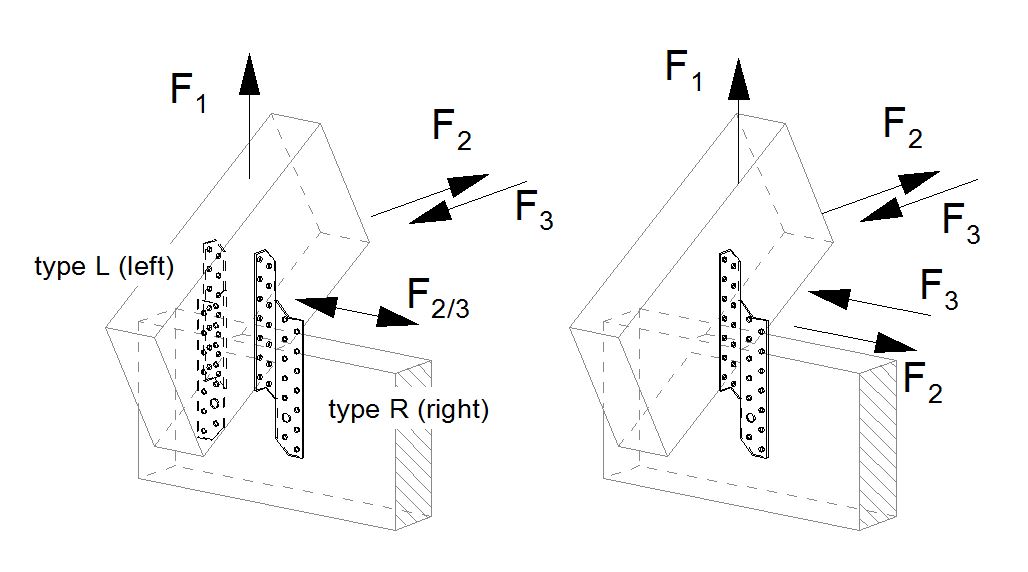

Nośności charakterystyczne - połączenie belka do belki

Referencje Nosność charakterystyczna - połączenie drewno do drewna
Łączniki Nośność charakterystyczna - drewno klasy C24 (wzór) [kN]
Belka główna Murłata R1.k R2.k R3.k
szt. szt. CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60
SPF170L 5 5 min(5,7 ; 6 /kmod) min(6,9 ; 6 /kmod) min(7,3 ; 6 /kmod) 2.2 2.6 2.6 1.5 2 2.5
SPF170R 5 5 min(5,7 ; 6 /kmod) min(6,9 ; 6 /kmod) min(7,3 ; 6 /kmod) 2.2 2.6 2.6 1.5 2 2.5
SPF210L 7 7 min(9,7 ; 8,4 /kmod) min(11,7 ; 8,4 /kmod) min(12,4 ; 8,4 /kmod) 3.3 4.1 4.1 1.5 2 2.5
SPF210R 7 7 min(9,7 ; 8,4 /kmod) min(11,7 ; 8,4 /kmod) min(12,4 ; 8,4 /kmod) 3.3 4.1 4.1 1.5 2 2.5
SPF250L 9 9 min(13,7 ; 10,8 /kmod) min(16,5 ; 10,8 /kmod) min(17,5 ; 10,8 /kmod) min(4,6 ; 4,1 /kmod^0,7) min(5,6 ; 4,6 /kmod^0,5) min(5,6 ; 4,6 /kmod^0,5) 1.5 2 2.5
SPF250R 9 9 min(13,7 ; 10,8 /kmod) min(16,5 ; 10,8 /kmod) min(17,5 ; 10,8 /kmod) min(4,6 ; 4,1 /kmod^0,7) min(5,6 ; 4,6 /kmod^0,5) min(5,6 ; 4,6 /kmod^0,5) 1.5 2 2.5
SPF290L 11 11 min(17,8 ; 13,2 /kmod) min(21,4 ; 13,2 /kmod) min(22,7 ; 13,2 /kmod) min(5,7 ; 4,1 /kmod^0,7) min(6,1 ; 4,6 /kmod^0,5) min(6,1 ; 4,6 /kmod^0,5) 1.5 2 2.5
SPF290R 11 11 min(17,8 ; 13,2 /kmod) min(21,4 ; 13,2 /kmod) min(22,7 ; 13,2 /kmod) min(5,7 ; 4,1 /kmod^0,7) min(6,1 ; 4,6 /kmod^0,5) min(6,1 ; 4,6 /kmod^0,5) 1.5 2 2.5
SPF330L 13 13 min(21,8 ; 13,4 /kmod) min(26,2 ; 13,4 /kmod) min(27,8 ; 13,4 /kmod) min(5,7 ; 4,1 /kmod^0,7) min(6,1 ; 4,6 /kmod^0,5) min(6,1 ; 4,6 /kmod^0,5) 1.5 2 2.5
SPF330R 13 13 min(21,8 ; 13,4 /kmod) min(26,2 ; 13,4 /kmod) min(27,8 ; 13,4 /kmod) min(5,7 ; 4,1 /kmod^0,7) min(6,1 ; 4,6 /kmod^0,5) min(6,1 ; 4,6 /kmod^0,5) 1.5 2 2.5
SPF370L 15 15 min(25,7 ; 13,4 /kmod) min(30,9 ; 13,4 /kmod) min(32,9 ; 13,4 /kmod) min(5,7 ; 4,1 /kmod^0,7) min(6,1 ; 4,6 /kmod^0,5) min(6,1 ; 4,6 /kmod^0,5) 1.5 2 2.5
SPF370R 15 15 min(25,7 ; 13,4 /kmod) min(30,9 ; 13,4 /kmod) min(32,9 ; 13,4 /kmod) min(5,7 ; 4,1 /kmod^0,7) min(6,1 ; 4,6 /kmod^0,5) min(6,1 ; 4,6 /kmod^0,5) 1.5 2 2.5

Nośności dotycza pojedynczego złacza SPF, w sytuacji gdzie belka główna i drugożędna mogą się obracać.
Prezetowane nośności charakterystyczne oparte są na drugiej klasie użytkowania i klasie obciązeń krótkotrwałych zgodnie z EC5. Dla innych przypadków obciążeń prosimy o zapoznanie się z ETA aby uzyskać bardziej dokładne wyniki.

Nośność dla połączenia z dwoma złączami SPF jest sumą pojednynczych nośności.

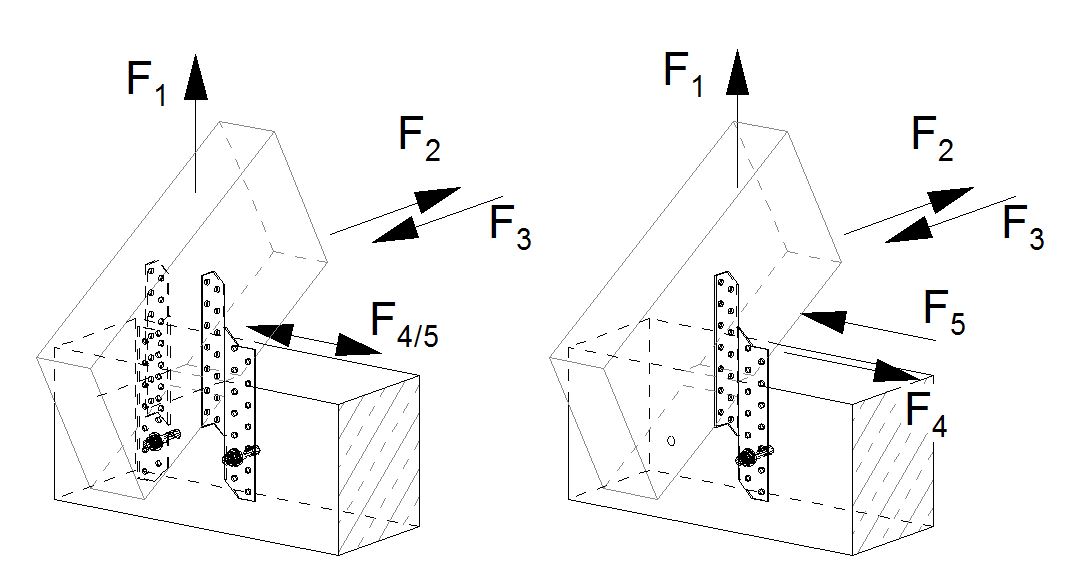

Nośności charakterystyczne - połączenie drewno do betonu

Referencje Nośności chraakterystyczne - drewno do betonu lub stali
Łączniki Nośność charakterystyczna - drewno klasy C24 [kN] Nośność charakterystyczna - drewno klasy C24 (wzór) [kN]
Belka główna Purlin R1.k R2.k R3.k R4.k R5.k R1.k R2.k R3.k R4.k R5.k
szt. Typ szt. CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60
SPF170L 1 M8 5 5.8 6.7 6.7 2.4 2.9 2.9 1 1 1 1.7 2 2.1 - - - min(5,7 ; 6/kmod ) min(6,9 ; 6/kmod ) min(7,4 ; 6/kmod ) min(2,5 ; 2,6/kmod ) min(3 ; 2,6/kmod ) min(3,2 ; 2,6/kmod ) min(1,6 ; 2,6/kmod ) min(1,9 ; 2,6/kmod ) min(2 ; 2,6/kmod ) 1.7 2 2.1 - - -
SPF170R 1 M8 5 5.8 6.7 6.7 2.4 2.9 2.9 1 1 1 1.7 2 2.1 - - - min(5,7 ; 6/kmod ) min(6,9 ; 6/kmod ) min(7,4 ; 6/kmod ) min(2,5 ; 2,6/kmod ) min(3 ; 2,6/kmod ) min(3,2 ; 2,6/kmod ) min(1,6 ; 2,6/kmod ) min(1,9 ; 2,6/kmod ) min(2 ; 2,6/kmod ) 1.7 2 2.1 - - -
SPF210L 1 M8 7 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 1.3 1.7 1.8 0.6 0.7 0.7 min(9,6 ; 6/kmod ) min(11,7 ; 6/kmod ) min(12,4 ; 6/kmod ) min(3,8 ; 2,6/kmod ) min(4,6 ; 2,6/kmod ) min(4,9 ; 2,6/kmod ) min(2,3 ; 2,6/kmod ) min(2,8 ; 2,6/kmod ) min(2,9 ; 2,6/kmod ) 1.4 1.7 1.8 0.5 0.6 0.7
SPF210R 1 M8 7 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 1.3 1.7 1.8 0.6 0.7 0.7 min(9,6 ; 6/kmod ) min(11,7 ; 6/kmod ) min(12,4 ; 6/kmod ) min(3,8 ; 2,6/kmod ) min(4,6 ; 2,6/kmod ) min(4,9 ; 2,6/kmod ) min(2,3 ; 2,6/kmod ) min(2,8 ; 2,6/kmod ) min(2,9 ; 2,6/kmod ) 1.4 1.7 1.8 0.5 0.6 0.7
SPF250L 1 M8 9 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 1.2 1.4 1.6 0.9 1 1.1 min(13,6 ; 6/kmod ) min(16,5 ; 6/kmod ) min(17,6 ; 6/kmod ) min(5,2 ; 2,6/kmod ) min(6,3 ; 2,6/kmod ) min(6,7 ; 2,6/kmod ) min(2,8 ; 2,6/kmod ) min(3,4 ; 2,6/kmod ) min(3,6 ; 2,6/kmod ) 1.2 1.4 1.5 0.9 1 1.1
SPF250R 1 M8 9 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 1.2 1.4 1.6 0.9 1 1.1 min(13,6 ; 6/kmod ) min(16,5 ; 6/kmod ) min(17,6 ; 6/kmod ) min(5,2 ; 2,6/kmod ) min(6,3 ; 2,6/kmod ) min(6,7 ; 2,6/kmod ) min(2,8 ; 2,6/kmod ) min(3,4 ; 2,6/kmod ) min(3,6 ; 2,6/kmod ) 1.2 1.4 1.5 0.9 1 1.1
SPF290L 1 M8 11 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 1 1.2 1.3 1.1 1.3 1.3 min(17,6 ; 6/kmod ) min(21,4 ; 6/kmod ) min(22,8 ; 6/kmod ) min(6,6 ; 2,6/kmod ) min(7,9 ; 2,6/kmod ) min(8,4 ; 2,6/kmod ) min(3,3 ; 2,6/kmod ) min(4,1 ; 2,6/kmod ) min(4,3 ; 2,6/kmod ) 1 1.2 1.3 1.1 1.3 1.4
SPF290R 1 M8 11 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 1 1.2 1.3 1.1 1.3 1.3 min(17,6 ; 6/kmod ) min(21,4 ; 6/kmod ) min(22,8 ; 6/kmod ) min(6,6 ; 2,6/kmod ) min(7,9 ; 2,6/kmod ) min(8,4 ; 2,6/kmod ) min(3,3 ; 2,6/kmod ) min(4,1 ; 2,6/kmod ) min(4,3 ; 2,6/kmod ) 1 1.2 1.3 1.1 1.3 1.4
SPF330L 1 M8 13 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 0.9 1.1 1.2 1.2 1.4 1.6 min(21,6 ; 12/kmod ) min(26,2 ; 12/kmod ) min(27,9 ; 12/kmod ) min(7,9 ; 2,6/kmod ) min(9,6 ; 2,6/kmod ) min(10,2 ; 2,6/kmod ) min(3,9 ; 2,6/kmod ) min(4,7 ; 2,6/kmod ) min(5 ; 2,6/kmod ) 0.9 1.1 1.2 1.2 1.4 1.5
SPF330R 1 M8 13 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 0.9 1.1 1.2 1.2 1.4 1.6 min(21,6 ; 12/kmod ) min(26,2 ; 12/kmod ) min(27,9 ; 12/kmod ) min(7,9 ; 2,6/kmod ) min(9,6 ; 2,6/kmod ) min(10,2 ; 2,6/kmod ) min(3,9 ; 2,6/kmod ) min(4,7 ; 2,6/kmod ) min(5 ; 2,6/kmod ) 0.9 1.1 1.2 1.2 1.4 1.5
SPF370L 1 M8 15 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 0.8 1 1.1 1.3 1.6 1.7 min(25,5 ; 12/kmod ) min(30,9 ; 12/kmod ) min(32,9 ; 12/kmod ) min(9,3 ; 2,6/kmod ) min(11,2 ; 2,6/kmod ) min(11,9 ; 2,6/kmod ) min(4,4 ; 2,6/kmod ) min(5,4 ; 2,6/kmod ) min(5,7 ; 2,6/kmod ) 0.8 1 1.1 1.3 1.6 1.7
SPF370R 1 M8 15 6.7 6.7 6.7 2.9 2.9 2.9 1 1 1 0.8 1 1.1 1.3 1.6 1.7 min(25,5 ; 12/kmod ) min(30,9 ; 12/kmod ) min(32,9 ; 12/kmod ) min(9,3 ; 2,6/kmod ) min(11,2 ; 2,6/kmod ) min(11,9 ; 2,6/kmod ) min(4,4 ; 2,6/kmod ) min(5,4 ; 2,6/kmod ) min(5,7 ; 2,6/kmod ) 0.8 1 1.1 1.3 1.6 1.7

Nośności dotyczą pojedynczego złacza SPF, w sytuacji gdzie belka główna i drugożędna mogą się obracać.
Nośności dla kierunku obciążenia  F2/3  i F4/5  jest sumą pojednynczych nośności.

Zakotwienie powinno być sprawdzone oddzielnie. Środek złącza SPF powinien znajdować się na linii pomiędzy murłatą a betonem.
Prezetowane nosności charakterystyczne oparte są na drugiej klasie użytkowania i klasie obciązeń krótkotrwałych zgodnie z EC5. Dla innych przypadków obciżeń prosimy o zapoznanie się z ETA aby uzyskac bardziej dokładnie wyniki.

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA CSA
3,1 x 40 4,0 x 30
4,0 x 35 5,0 x 35
4,0 x 40 5,0 x 35
4,0 x 50 5,0 x 40
4,0 x 60 5,0 x 40
4,0 x 75 5,0 x 50
4,0 x 100 5,0 x 50

Aprobaty i Deklaracje

Aprobaty Techniczne (ETA)
