Złącze krokwiowo płatwiowe A4

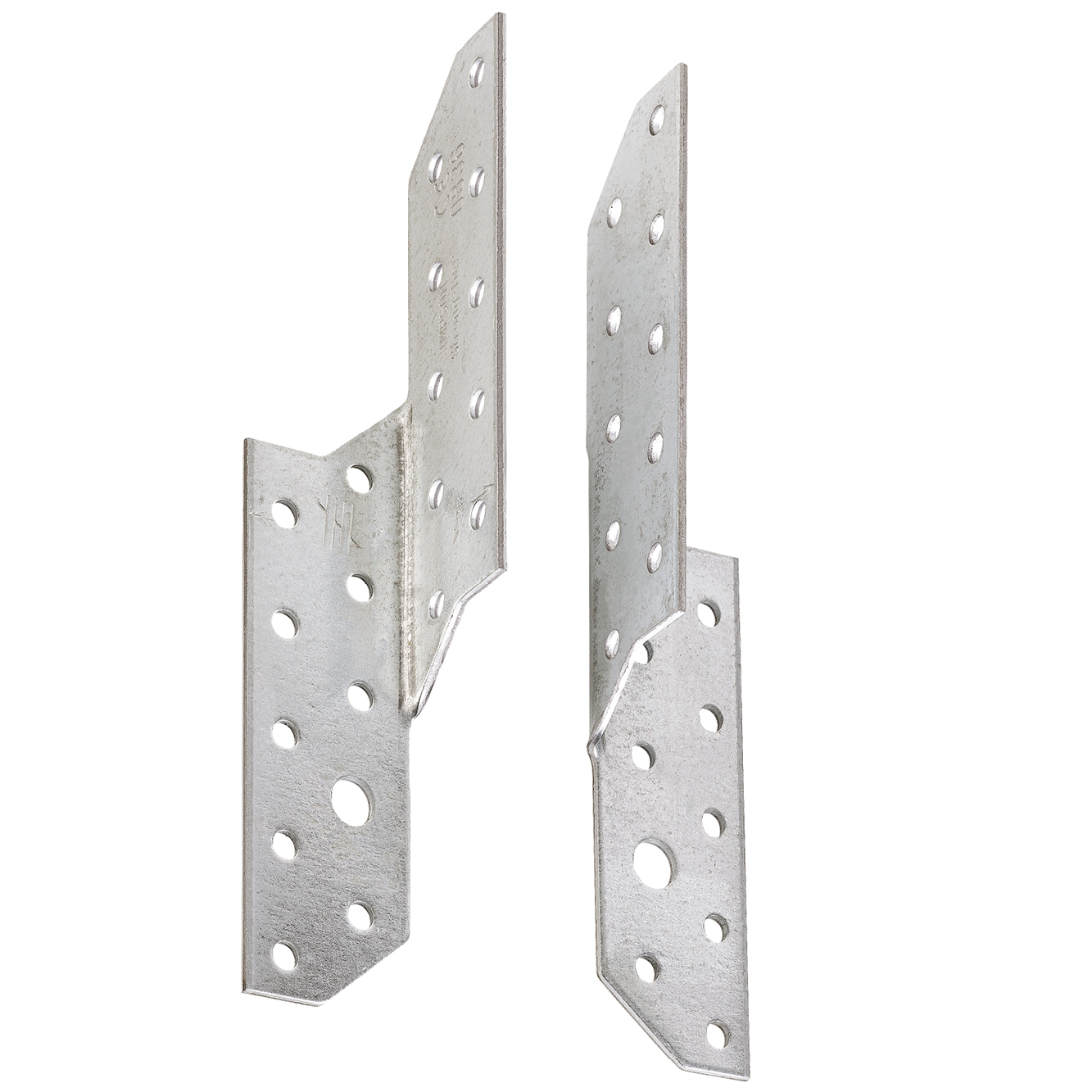

Złącza krokwiowo-płatwiowe SPF są przeznaczone do połączenia krzyżowego elementów drewnianych. Zadaniem  złączy  krokwiowo  -  płatwiowych  w tym połączeniu jest zabezpieczenie dachu przed poderwaniem przez ssanie wiatru. Złącza krokwiowo – płatwiowe dostępne są w sześciu znormalizowanych rozmiarach.

Oznaczenie CE
Oznaczenie CE
ETA
ETA
EPD
EPD
Klasa użytkowania 3
Klasa użytkowania 3
Stal nierdzewna A4
Stal nierdzewna A4

Szczegóły produktu

Obrazy

Właściwości

Materiał

  • Stal nierdzewna jako 1.4404 zgodnie z EN 10088
  • Nierdzewna / kwasoodporna - A4

.

  • Designed to withstand high tensile loads, with additional load-bearing capacity in horizontal directions.
  • Load-dependent installation of 2 or 4 rafter-purlin anchors per connection is possible.
  • Variable positioning of the fasteners, as each side features a two-row hole pattern.

Zastosowanie

Połączenie

  • Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.
  • Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Mocowanie

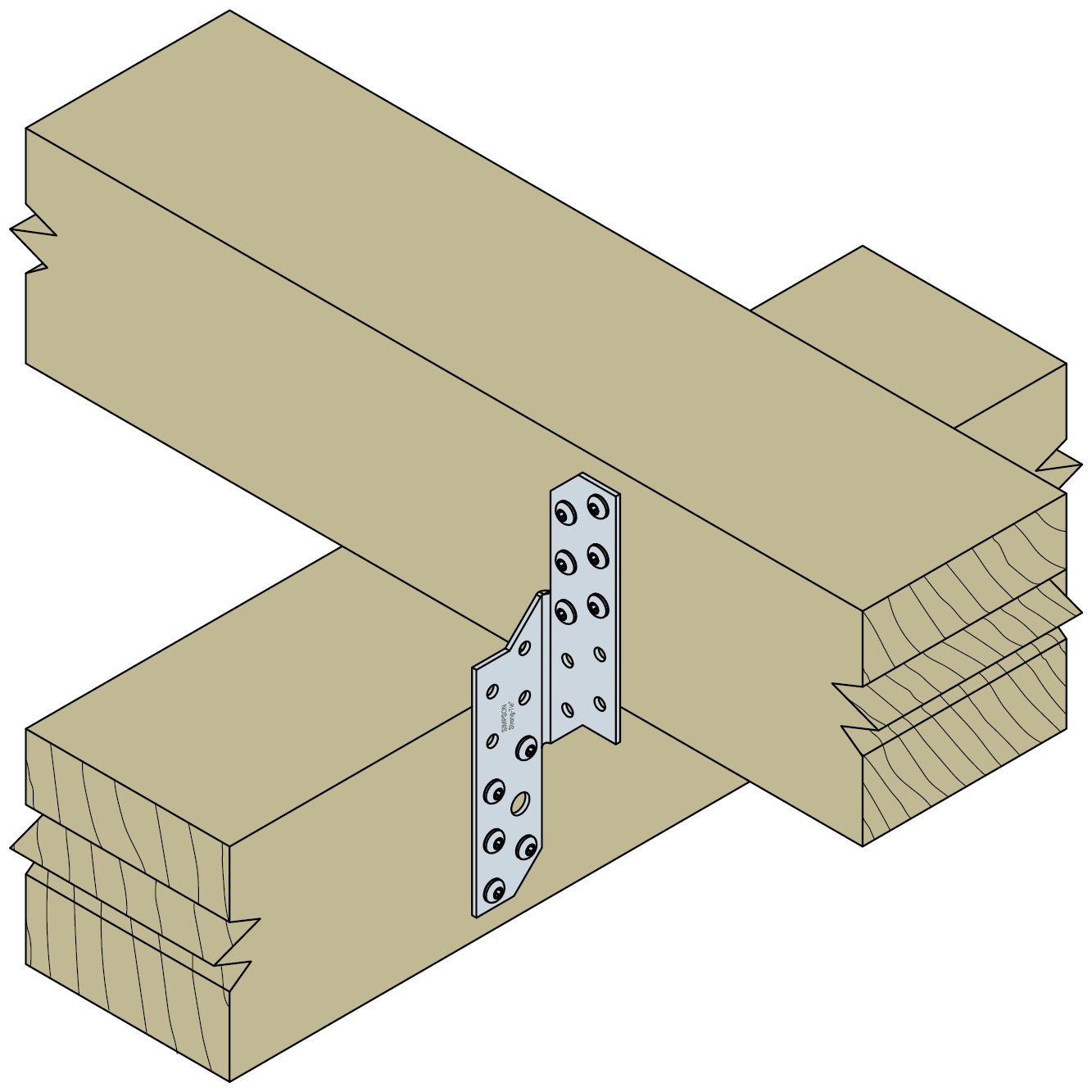

W  zależności  od obciążenia  stosuje  się  2  lub  4  złącza.  W  przypadku  połączenia przy zastosowaniu 2 złączy należy użyć 2 lewych lub 2 prawych złączy, gdyż są one umieszczone diagonalnie naprzeciw siebie, w celu zapewnienia centralnego rozłożenia obciążenia. W połączeniach krokwi z murłatą może zajść konieczność użycia złączy o dwóch różnych długościach – krótszego montowanego od zewnętrznej strony murłaty i dłuższego od strony wewnętrznej. Różnica ta wynika z kąta nachylenia krokwi i jej wznoszenia się w miarę odsuwania się od podpory.

Dane techniczne

Wymiary produktu

Wymiary

Numer referencyjnyWymiary
OtherWymiary złącza[mm]Otwory[mm]
Ilość w opk.A[mm]B[mm]Grubość[mm]Otwory[mm]Liczba
SPF170LS-17032.52510 + 10
SPF170RS-17032.52510 + 10
SPF210LS-B10021032.52514 + 14
SPF210RS-B10021032.52514 + 14

SPF ...LR - para złączy lewe + prawe
SPF...L     - złącze lewe
SPF...R    - złacze prawe

Połączenie belka-beka

Numer referencyjnyTies capacity
Nośności charakterystyczne, dwa złacza na połączenie[kN]
Ilość CNA4.0x40 na jedno połączenie
4 (min. HT* = 88)5 (min. HT* = 98)7 (min. HT* = 118)
R₁,ₖR2/3,kR₁,ₖR2/3,kR₁,ₖR2/3,k
SPF170LS8.52.7min (11.5 ; 12/kmod)3.5--
SPF170RS8.52.7min (11.5 ; 12/kmod)3.5--
SPF210LS-B8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7
SPF210RS-B8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7

* HT minimalna wysokość belki
Nośność dla połączenia z 4 złączami SPF jest sumą pojednynczych nośności.

Instalacja

Montaż

Zalety

  • Prosty montaż
  • Optymalny układ otworów ogranicza rozwarstwienie drewna
  • Mocne i trwałe połączenia
  • Obliczone statycznie
  • Wskazany centralny punkt połączenie złącza
