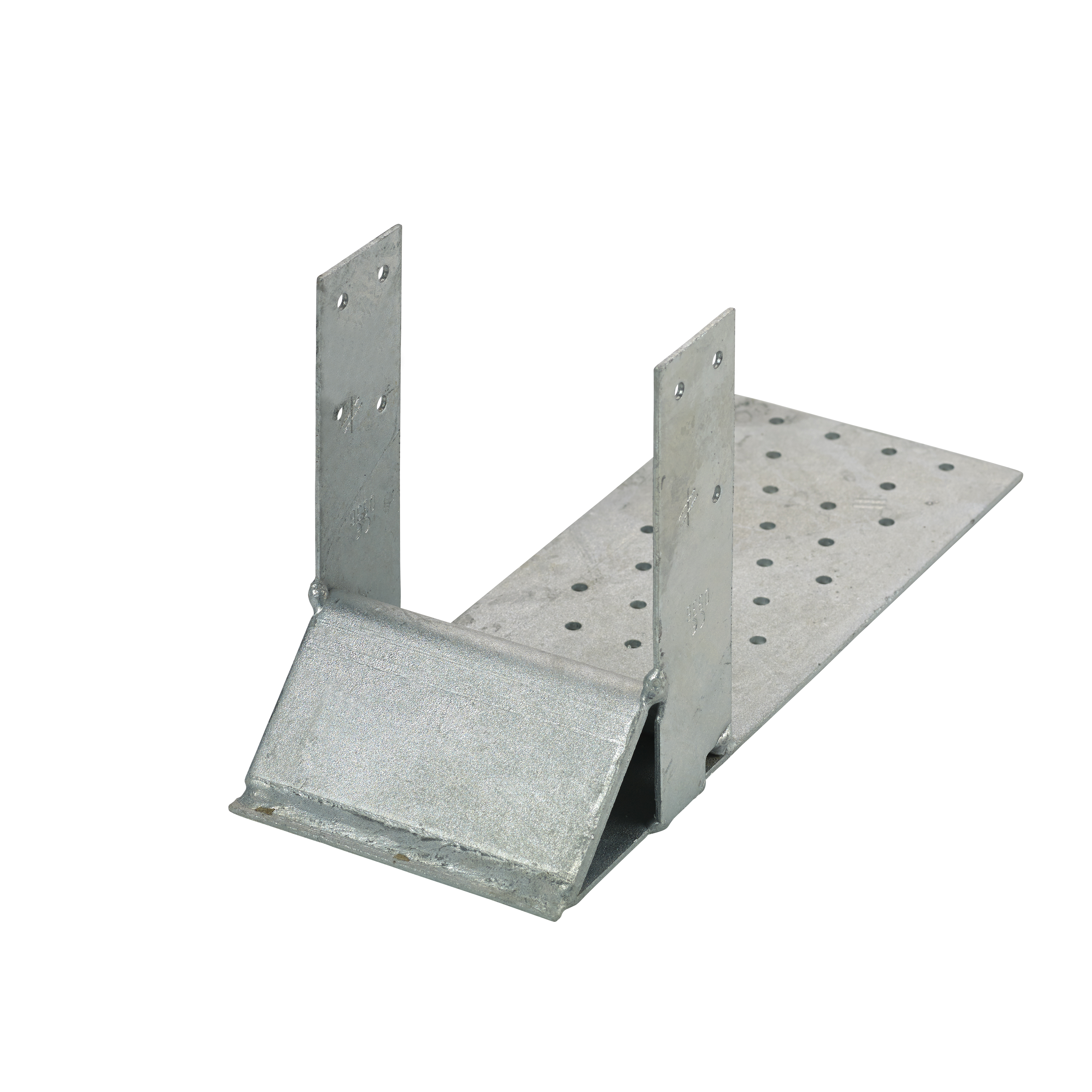

SHH

Złącze krokwiowe

Złącza SHH zostały zaprojektowane do przenoszenia sił poziomych w dachach rozporowych. Złącze SHH przeznaczone jest do połączenia krokwi z drewnem (belka ściągająca parę krokwi).

Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynkowane ogniowo 50 µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
S355MC lub alternatywnie S235JR
Grubość blachy 2.0 - 2.5 mm
Ochrona antykorozyjna:
Cynkowane ogniowo metodą zanurzeniową HDG grubość warstwy cynku (55 µm)

Zastosowanie

Połączenie

Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

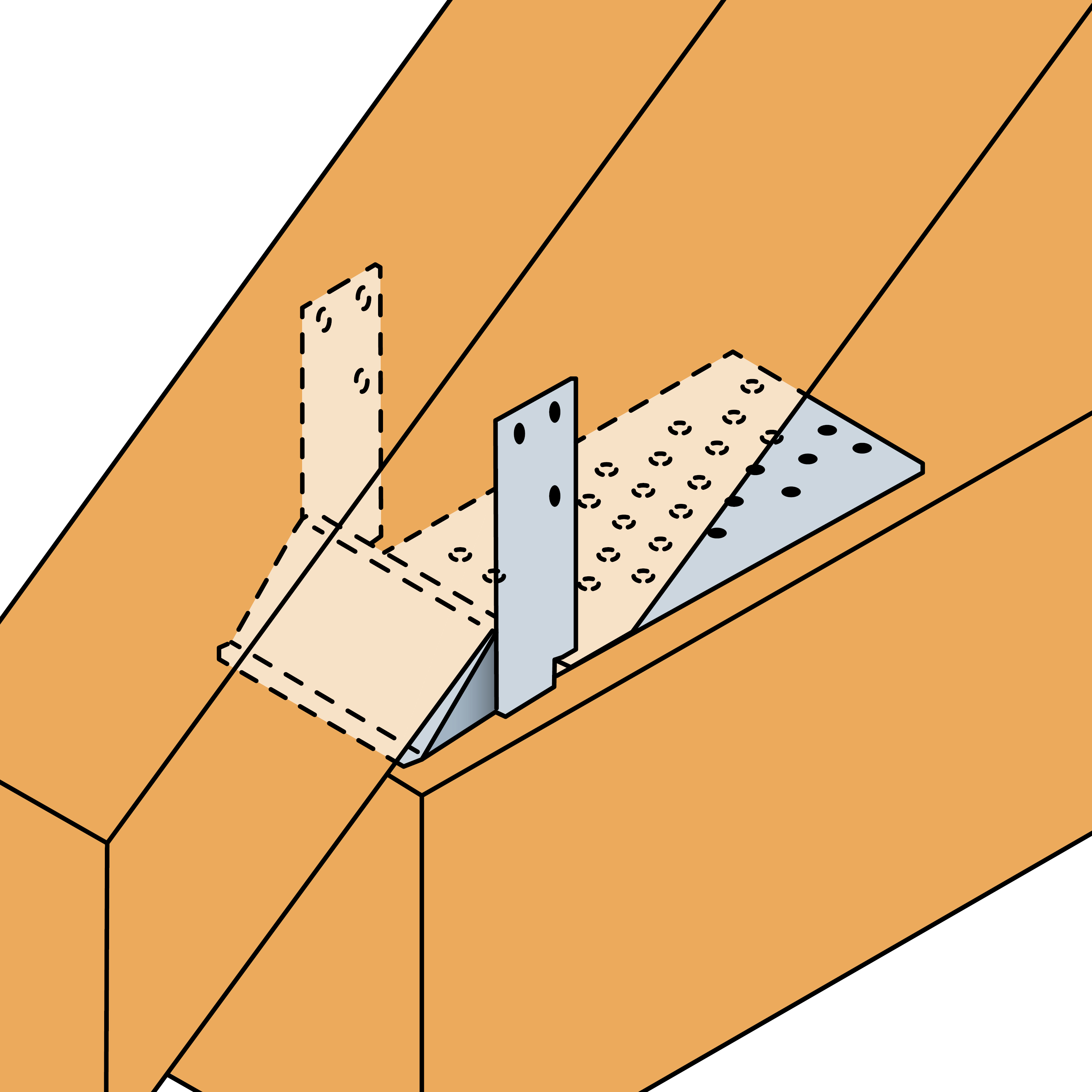

Złącza krokwiowe SHH stosowane są w dachach o nachyleniach połaci od 30 do 60 stopni. Stosowane do połączenia krokwi z elementem drewnianym.
Należy w krokwi wykonać odpowiednie wycięcie aby wytworzyć pole docisku krokwi do złącza.

Dane techniczne

Wymiary

Wymiary

Referencje Wymiary [mm] Liczba otworów
A B C t1 t2 Belka Krokiew
SHH80 84 300 140 2 2.5 5 25 6
SHH100 104 280 140 2 2.5 5 31 6
SHH120 124 260 140 2 2.5 5 44 6

Nośności

Referencje Liczba gwoździ Nośnośc charakterystyczna z gwoźdźmi CNA4,0x50 [kN]
Murłata Krokiew R1,k R2,k
SHH80 19 6 32.2 4.9
SHH100 26 6 40.3 6.9
SHH120 31 6 48.3 8.8

Nośności odnoszą się do krokwi o nachyleniu od 30 ° do 60 °.
Obowiązują następujące zasady:

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA CSA
3,1 x 40 4,0 x 30
4,0 x 35 5,0 x 35
4,0 x 40 5,0 x 35
4,0 x 50 5,0 x 40
4,0 x 60 5,0 x 40
4,0 x 75 5,0 x 50
4,0 x 100 5,0 x 50

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

Biblioteka CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
