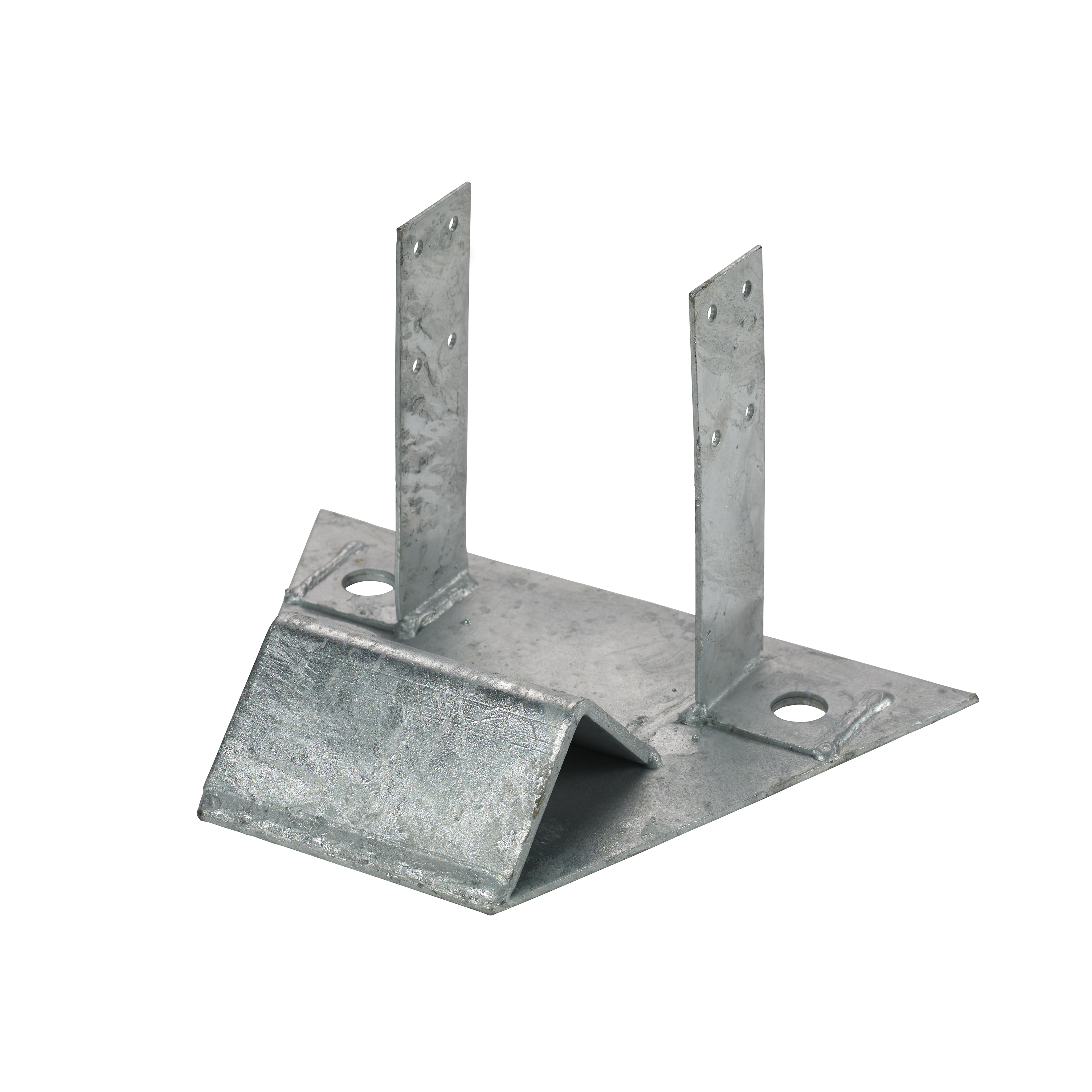

SHB

Złącze krokwiowe

Złącza SHB zostały zaprojektowane do przenoszenia sił poziomych w dachach rozporowych i przeznaczone są do montażu do betonowego wieńca. Złącza krokwiowe SHB stosowane są w dachach o nachyleniach połaci od 30 do 60 stopni.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
EPD
EPD
Ocynkowane ogniowo 50 µm
Ocynkowane ogniowo 50 µm
Klasa użytkowania 3
Klasa użytkowania 3

Szczegóły produktu

Obrazy

R_SHB_InstIll_Ill_Prod_Technical_Drawing_1_DE_DE

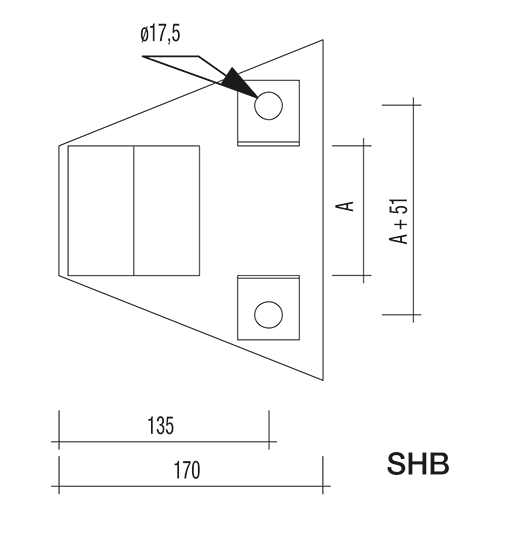

R_SHB_InstIll_Ill_Prod_Technical_Drawing_2_DE_DE

Właściwości

Materiał

Gatunek Stali:
S355MC lub alternatywnie S235JR
Grubość blachy 2.0 - 2.5 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową HDG grubość warstwy cynku (55 µm)

*

  • By cutting the rafter to size, the same SHB rafter bracket can be used for the specified roof pitches

Zastosowanie

Połączenie

Element główny:
beton
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

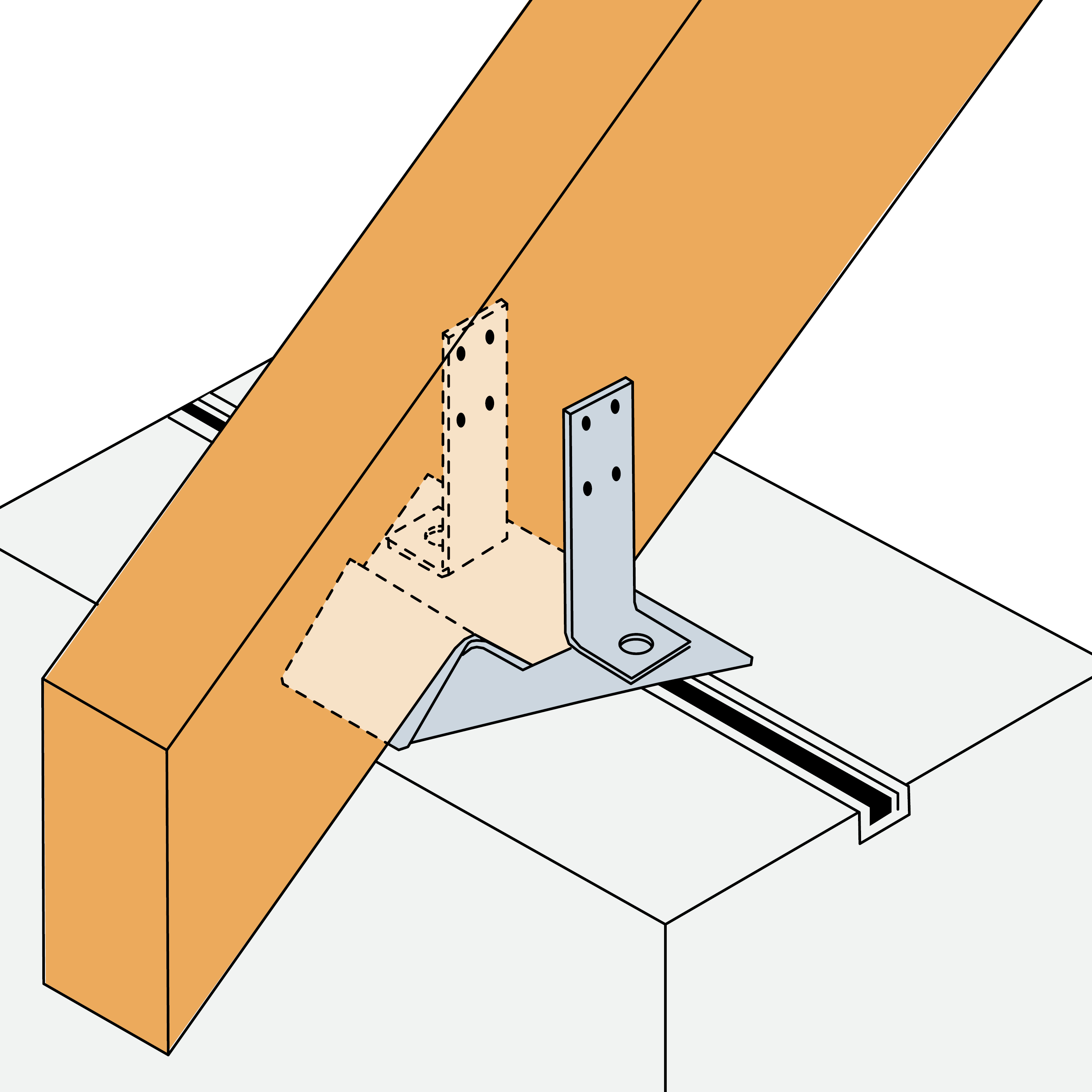

Złącza krokwiowe SHB stosowane są w dachach o nachyleniach połaci od 30 do 60 stopni. Stosowane do połączenia krokwi z elementem betonowym.
Należy w krokwi wykonać odpowiednie wycięcie aby wytworzyć pole docisku krokwi do złącza.

Dane techniczne

Wymiary

Wymiary

Wymiary
Wymiary
Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory ramię BHorizontal flangeOther
A[mm]B[mm]C[mm]D[mm]t1[mm]t2[mm]OkrągłeOkrągłe Waga[kg]
MurłataŚrednicaKrokiewŚrednica
SHB808417022014022.52.017.58.051.2
SHB10010417024014022.52.017.58.051.4
SHB12012417026014022.52.017.58.051.6

Nośności

Numer referencyjnyTies capacity
Nośność charakterystyczna - Drewno C24[kN]
R₁,ₖR₂,ₖŁączniki
Śruby M16Ramię B
SHB8058.417.82.08
SHB1007317.82.08
SHB12087.517.82.08

Nośności odnoszą się do krokwi o nachyleniu od 30 ° do 60 °.
Warunek nośności

\frac{F_{i,d}} {R_{i,d}}\le1

Nośnośc zakotwienia nalezy sprawdzic dla sił F1.d i  F2.d.
Połączenie można wykonać za pomocą kotew do betonu lub za pomocą śrub młoteczkowych w kanałach kotwiących.

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA CSA
3,1 x 40 4,0 x 30
4,0 x 35 5,0 x 35
4,0 x 40 5,0 x 35
4,0 x 50 5,0 x 40
4,0 x 60 5,0 x 40
4,0 x 75 5,0 x 50
4,0 x 100 5,0 x 50


Mocowanie do betonu:Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e20-1071-03-s.pdf
Pokaż historię
pl-dop-e20-1071-02-s.pdf
pl-dop-e20-1071-01-2.pdf

Europejska ocena techniczna (ETA)

eta-20-1071-2026-03-13.pdf
Pokaż historię
eta-20-1071-2020-12-20.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Biblioteka CAD i BIM

2D

SHB120

SHB100

SHB80

3D

SHB120

SHB100

SHB80
