VPA

Złącze krokwiowe belki dwuteowej

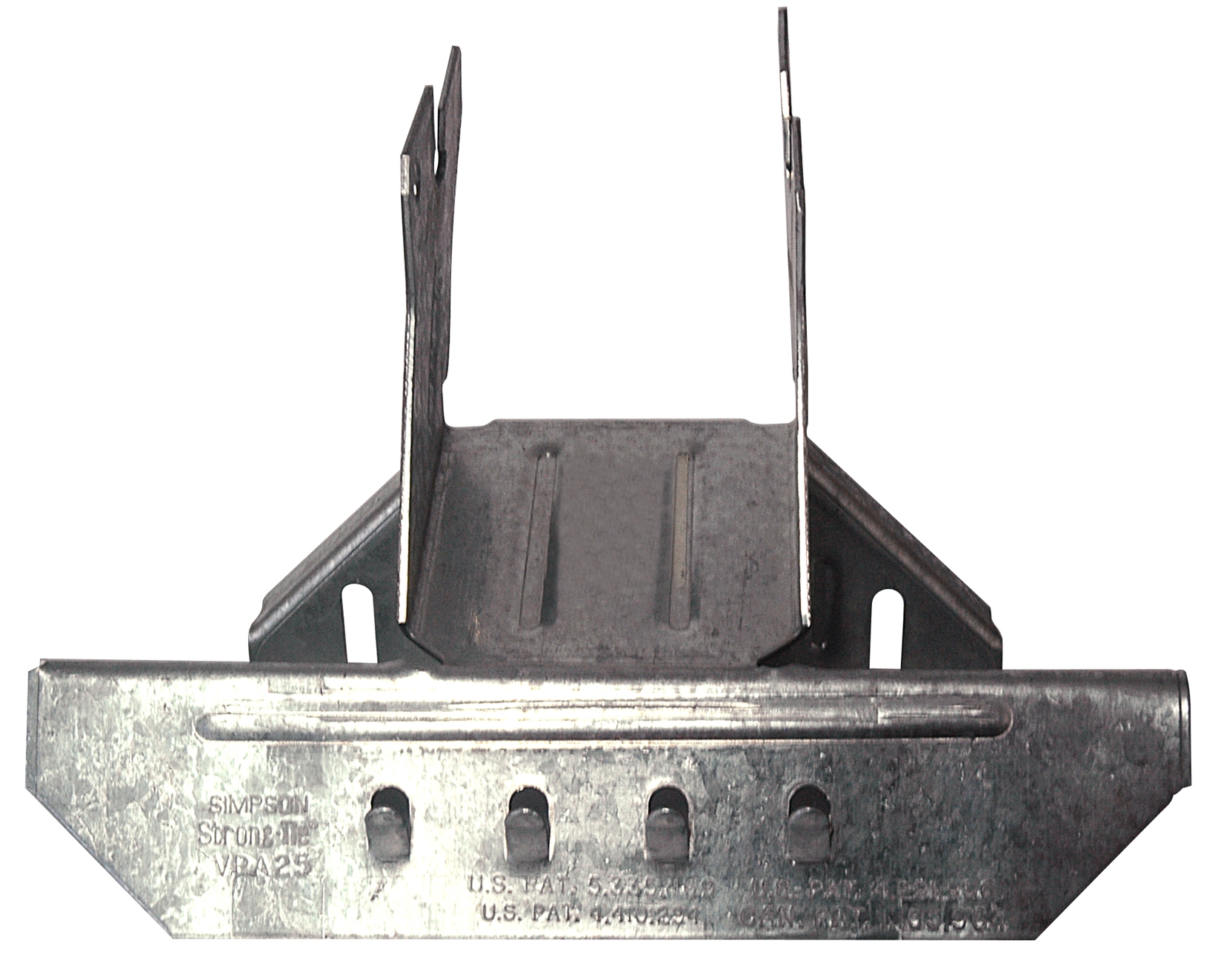

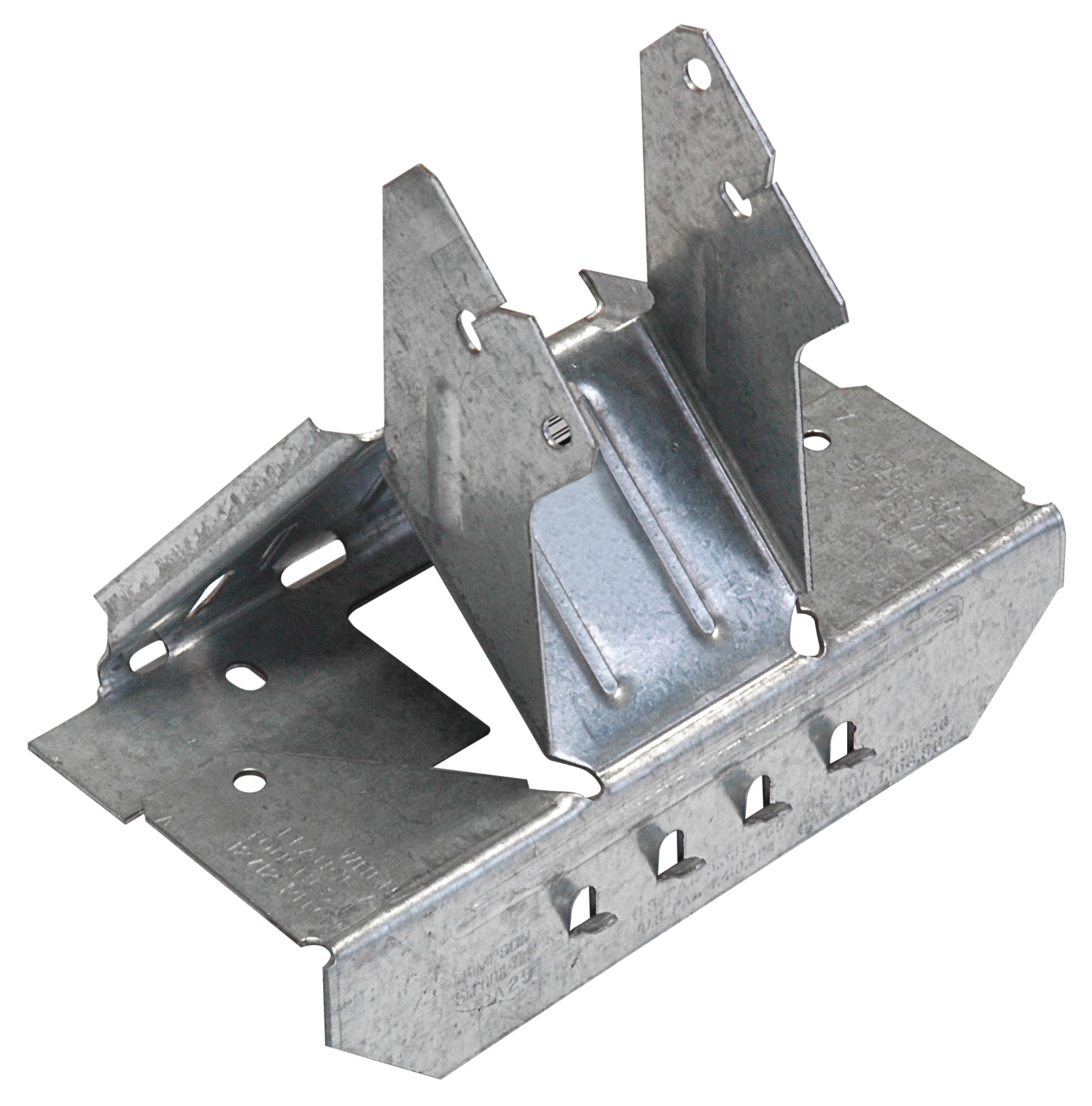

Złącze VPA pozwala oprzeć krokiew wykonaną z belki dwuteowej (I-beam) na murłacie lub płatwi.Złącze dostosowuje kąt nachylenia do płaszczyzny dachu, pozwala to na jego zastosowanie w dachach o nachyleniu od 15˚ do 45˚ (patrz instrukcja montażu poniżej). VPA zostało wyposażone w otwory przeznaczone na gwoździowanie ukośne dla przyśpieszenia montażu i zapobiegania rozwarstwieniom drewna

Oznaczenie CE
ETA
Klasa użytkowania 2
Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 1,2 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Obliczone statycznie
  • Mocne i trwałe połączenia
  • Zredukowana ilość gwoździ
  • Optymalny uklad otworów
  • ​Dostosowanie kąta w płaszczyźnie pionewej

Zastosowanie

Połączenie

Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo, belka dwuteowa.

Element drugorzędny:
belka dwuteowa.

Stosowane

Do połączenia belki dwuteowej z elementem głównym wykonanym z drewna lub materiałów drewnopochodnych.

  • Połączenie krokwi z murłata

Dane techniczne

Wymiary produktu

Referencje Wymiary [mm] Fixing
A Grubość Header Joist
VPA25461.28 Ø4,0x602 ø3,75x30
VPA50501.2--
VPA75751.2--
VPA4901.211 Ø4,0x602 ø3,75x30
VPA96961.2--
VPA1001001.2--
VPA2381.28 ø4,0x602 ø3,75x30
VPA35601.29 Ø4,0x602 ø3,75x30

Nośność charakterystyczna

Referencje Wymiar krokwi [mm] Korespondujące złącze LSSU Łączniki Nośność charakterystyczna [kN]
Element główny Krokiew Przekrój lity I-Beam
szt. Specyfikacja szt. Specyfikacja Drewno klasy C24 Pasy z LVL Pasy z drewna litego
W dół W górę W dół W górę W dół W górę
VPA2545LSSUI2583.75 x 7523.75 x 305.311.944.763.695.311.94
VPA5047LSSU***/5093.75 x 7523.75 x 305.311.78--5.311.78
VPA7575LSSU***/75113.75 x 7523.75 x 308.191.78--8.191.78
VPA490LSSU410113.75 x 7523.75 x 307.941.9414.163.697.941.94
VPA96(2) 47LSSU***/96113.75 x 7523.75 x 308.191.78--8.191.78
VPA10097LSSU***/100113.75 x 7523.75 x 308.191.78--8.191.78
VPA238LSSU2883.75 x 7523.75 x 30--4.763.69--
VPA3559LSSUI3593.75 x 7523.75 x 306.191.946.793.696.191.94
