HD

Złącze kotwiące

Złącza kotwiące HD z blachy ogrubości 2 mm i długich ramionach w połączeniu  z grubą podkładką w dolnym ramieniu tworzy zintegrowane połączenie pozwalające na równomierny rozkład sił kotwiących i redukuje niezbędną siłę którą musi przenieść kotwa.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira
EPD
EPD
Klasa użytkowania 2
Klasa użytkowania 2
Środowisko wewnętrzne
Środowisko wewnętrzne

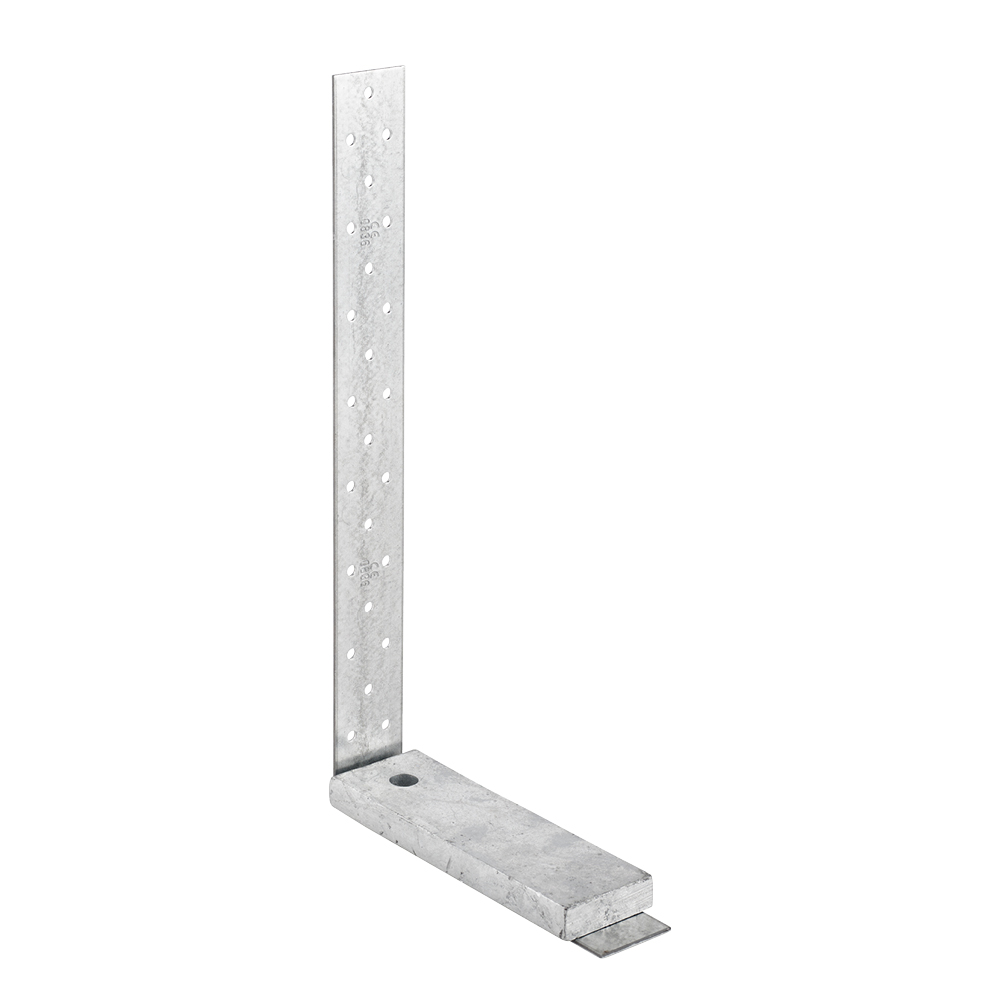

HD main.jpg

Szczegóły produktu

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Ochrona antykorozyjna:
Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż do podłoża.
  • Obliczone statycznie.
  • Trwałe i stabilne połączenie.
  • Zaprojektowane do przenoszenia sił pionowych.

Zastosowanie

Połączenie

Element główny:
beton
Element drugorzędny:
drewno konstrukcyjne, prefabrykowane ściany szkieletowe

Zastosowanie

  • Do łączenia drewnianych konstrukcji z betonowym fundamentem.
  • Mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.


Dane techniczne

Wymiary złącza

Wymiary

Wymiary złącza
Numer referencyjnyWymiary
OtherWymiary złącza[mm]Otwory ramię AOtwory ramię B
Ilość w opk.Waga[kg]A[mm]B[mm]C[mm]d[mm]E[mm]G[mm]Grubość[mm]OkrągłeOkrągłe
Ø5[mm]Ø14[mm]Ø18[mm]Ø22[mm]
HD340M12G10.01.3342182401527502241--
HD400M16G10.01.240312340152860329-1-
HD420M16G8.02.442222260203760250-1-
HD420M20G10.01.242210260203760250--1

E = Odległośc wiercenia od ściany

Nośność charakterystyczna - pełne gwoździowanie

Nośność charakterystyczna - pełne gwoździowanie
Numer referencyjnyHoldowns capacity
Nośności dla połączenia belka - beton
ŁącznikiNosności charakterystyczne - Drewno do betonu[kN]
Ramię ARamię BR₁,ₖWspółczynnik dla kotwy
szt.szt.Typ
HD340M12Gn1.0M12min. (n x Rlat.k; 17,8/kmod)1.2
HD400M16Gn1.0M16min. (n x Rlat.k; 23,4/kmod)1.3
HD420M16Gn1.0M16min. (n x Rlat.k; 26,8/kmod)1.2
HD420M20Gn1.0M20min. (n x Rlat.k; 26,8/kmod)1.8

n = nef acc. do EC5 (8.3.1.1)
Rlat, k = charakterystyczna nośność łacznika  na ścinanie

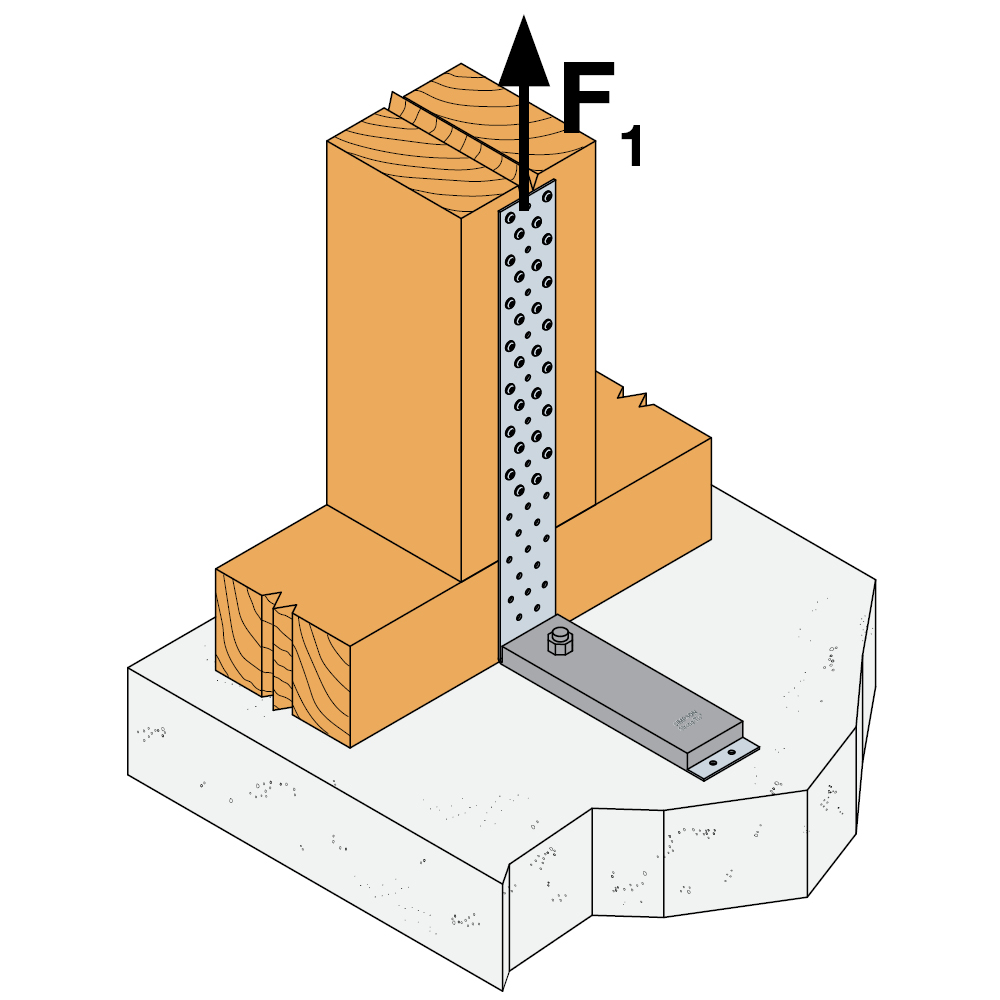

Kotwę należy sprawdzić pod kątem obciążenia F1, dx "Współczynnik kotwy".

Instalacja

Montaż

Mocowanie

Mocowanie kątowników do drewna
przy pomocy gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.
Mocowanie kątowników do beton
należy zastosować kotwy mechaniczne (WA) lub chemiczne (AT-HP) Simpson Strong-Tie.

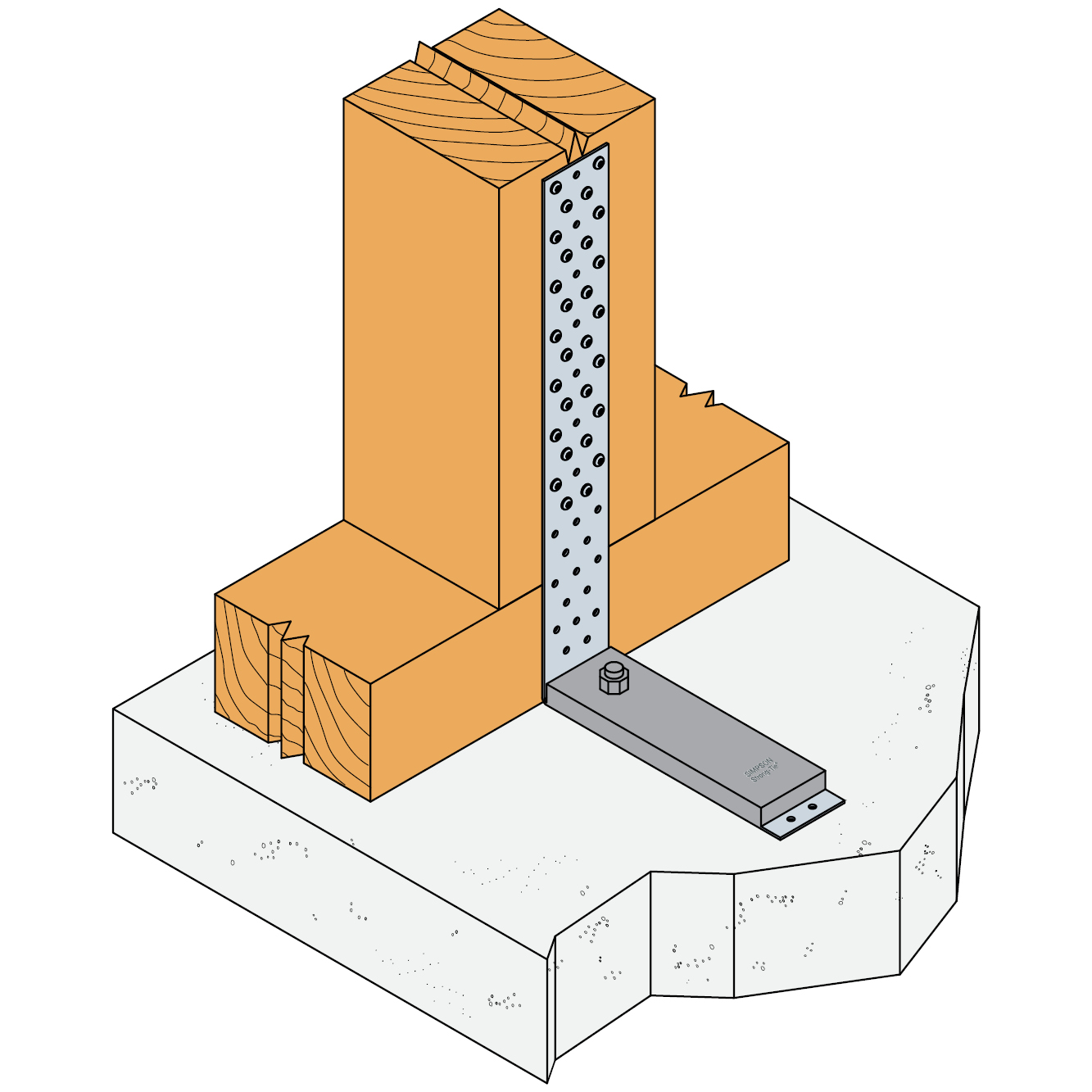

HD340M12G install wood wood
