Złącza

HD2P

Złącze kotwiące dwuczęściowe

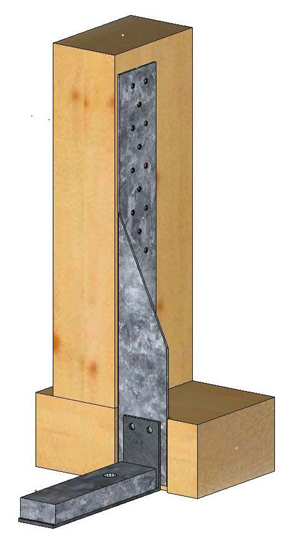

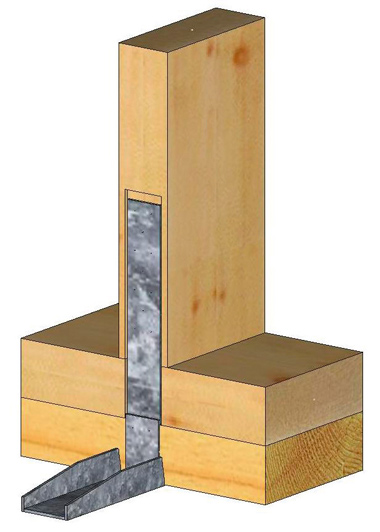

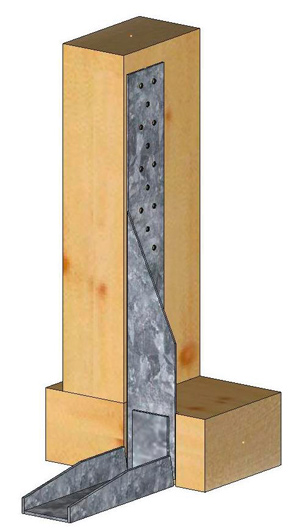

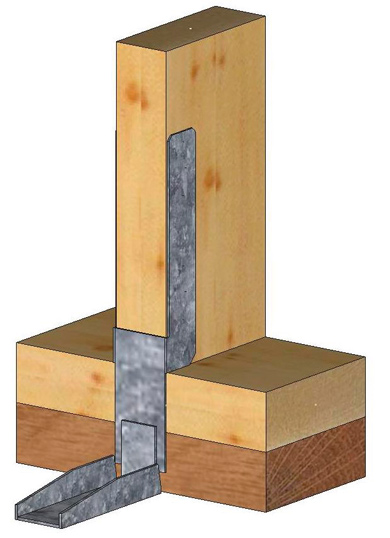

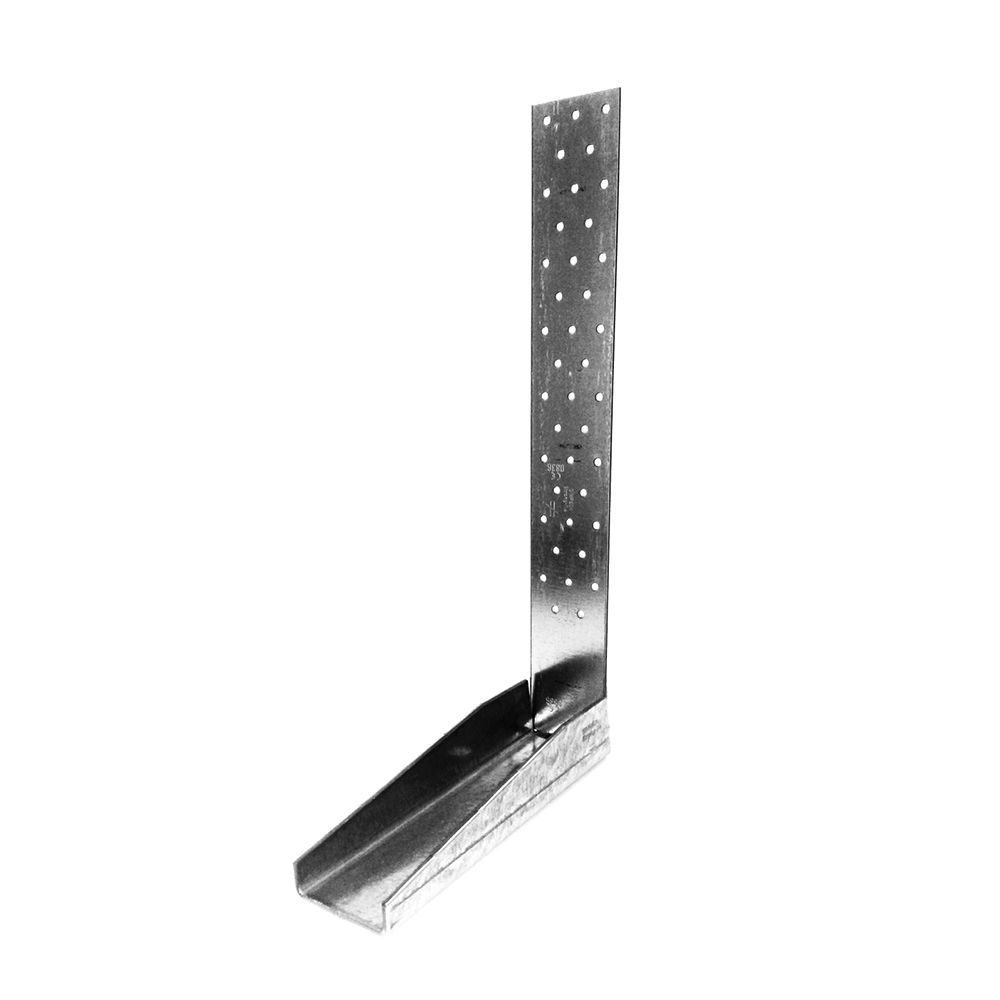

Złącza HD2P jest jedynym w swoim rodzaju dwuczęściowym kątownikiem. Dwuczęściowe złącza kotwiące stwarzają wiele możliwości połączeń. Dzięki różnym kombinacjom można uzyskać 46 różnych wariantów połączeń dla indywidualnych potrzeb i znalezienia optymalnego rozwiązania każdego problemu. Części górne pozwalają na montaż do słupka ścian na wiele sposobów: od czoła, od boku lub obejmując słupek dwustronnie. Dolne elementy różnych wielkości zaprojektowano dla różnych obciążeń i wymaganych odległości dla kotwiących w płycie betonowej.

Karta techniczna

Oznaczenie CE

ETA

Stal ocynkowana ogniowo metodą Sendzimira

Środowisko wewnętrzne

Klasa użytkowania 2

EPD

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Ochrona antykorozyjna:
Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż do podłoża.
Obliczone statycznie.
Trwałe i stabilne połączenie.
Zaprojektowane do przenoszenia sił pionowych.
Wiele wariantów połączenia

Zastosowanie

Połączenie

Element główny:
beton
Element drugorzędny:
drewno konstrukcyjne, prefabrykowane ściany szkieletowe

Zastosowanie

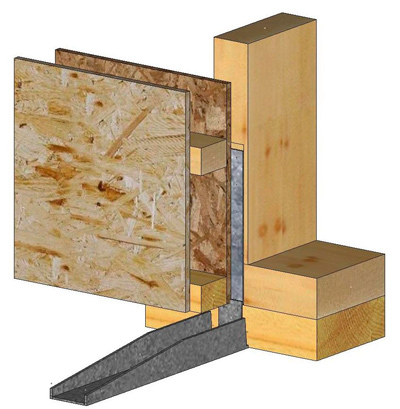

Złącza HD2P są stosowane do kotwienia prefabrykowanych ścian szkieletowych do fundamentu.

Największym problemem przy montażu ścian o dużym stopniu prefabrykacji jest brak dostępu do warstwy nośnej – drewnianego szkieletu, ponieważ jest on ukryty pod warstwami wykończeniowymi.
Montaż złączy HD2P jest dwuetapowy:

część górną montuje się w zakładzie prefabrykacji pod warstwami wykończeniowymi,
część dolną na montażu do płyty fundamentowej. Obie części łączy się na montażu samowiercącymi wkrętami.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other	Wymiary złącza[mm]						Otwory ramię A	Otwory ramię B		Otwory
	Waga[kg]	A[mm]	B[mm]	C[mm]	d[mm]	E[mm]	Grubość[mm]	Okrągłe	Okrągłe		Średnica[mm]
	Waga[kg]	A[mm]	B[mm]	C[mm]	d[mm]	E[mm]	Grubość[mm]	Ø5[mm]	Ø6[mm]	Liczba	Średnica[mm]
HDUF250G	0.15	250	-	40	-	-	2	11	-	-	-
HDUF400G	0.35	400	-	60	-	-	2	40	-	-	-
HDUS336G	0.8	336	236	60	44	-	2	12	-	-	-
HDUL380G	0.44	380	53	55	65	315	2	20	-	-	-
HDUR380G	0.44	380	53	55	65	315	2	20	-	-	-
HDBU163G	0.55	65	163	40	-	50	3	-	2	1.0	13
HDBU220G	0.9	65	220	54	-	55	4	-	5	1.0	18
HD2P60G	1.5	400/65*	220	60/54*	-	55	2/4	40	-	1.0	17.5

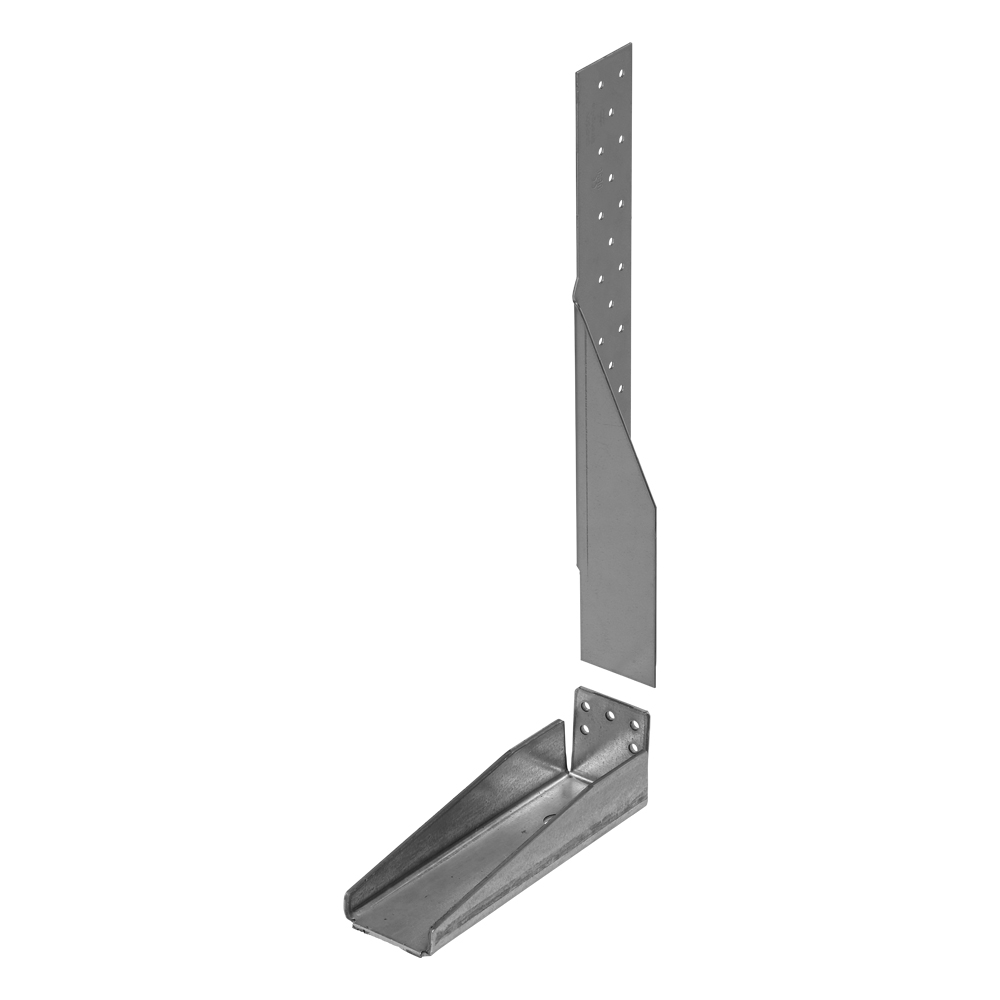

Produkty o nazwie zaczynającej się HDU... są częściami górnymi. Produkty zaczynające sie HDB... są częściami dolnymi. Cześci łączy się z sobą przy pomocy samowiercących wkrętów E-JOT JT2-3/5,5x25

Złącze HD2P60G składa sie z części górnej HDUF400G i dolnej HDBU220G
Złącze HD2PL40G składa się z częsci górnej HDUF250G i dolnej HDBU379G.
Złącze HD2p-U379S80składa sie z części górnej HDUS348-90G i dolnej HDBU379-84-16G

* wymiary części górnej / części dolnej

Części dolne HDBU... należy stosować z podkładkami US40/50/10G, Części dolne HDBU220Gi HDBU379G należy stosować z podkładkami US50/50/8G. Części dolne HDUS348-80G nalezy stosować z podkładkami US71-91-15G-C

Podkładki i wkrety E-JOT są oferowane oddzielnie.

** długość na życzenie zamawiającego

Nośność charakterystyczna - pełne gwoździowanie - Część górna

Numer referencyjny	Holdowns capacity
	Product capacities - formulas
	Nośność charakterystyczna - C24 - Część górna
	R₁,ₖ
	Pełne gwoździowanie	Częściowe gwoździowanie
HDUF250G	min. (9 x Rlat.k; 17.8/kmod)	min. (n x Rlat.k; 17.8/kmod)
HDUF400G	min. (29.3 x Rlat.k; 26.7/kmod)	min. (n x Rlat.k; 26.7/kmod)
HDUS336G	21.3 *	-
HDUL380G	min. (11.7 x Rlat.k; 21.4 x Rax.k)	min. (8.1 x Rlat.k; 21.4 x Rax.k)
HDUR380G	min. (11.7 x Rlat.k; 21.4 x Rax.k)	min. (8.1 x Rlat.k; 21.4 x Rax.k)

n = n_ef zgodnie z Eurokodem 5, Tabela 8.1;
R_lat.k = Nośność charakterystyczna pojedynczego łącznika na ściecie
R_ax.k = Nośność charakterystyczna pojedynczego łącznika na wyrwanie

* przy zastosowaniu CNA4.0x50
** n = całkowita liczba gwoździ. rozmieścić gwoździe symetrycznie zaczynając od rzędu na górze i na dole.

Mniejsza wartość nośności części dolnej i górnej jest decydujaca

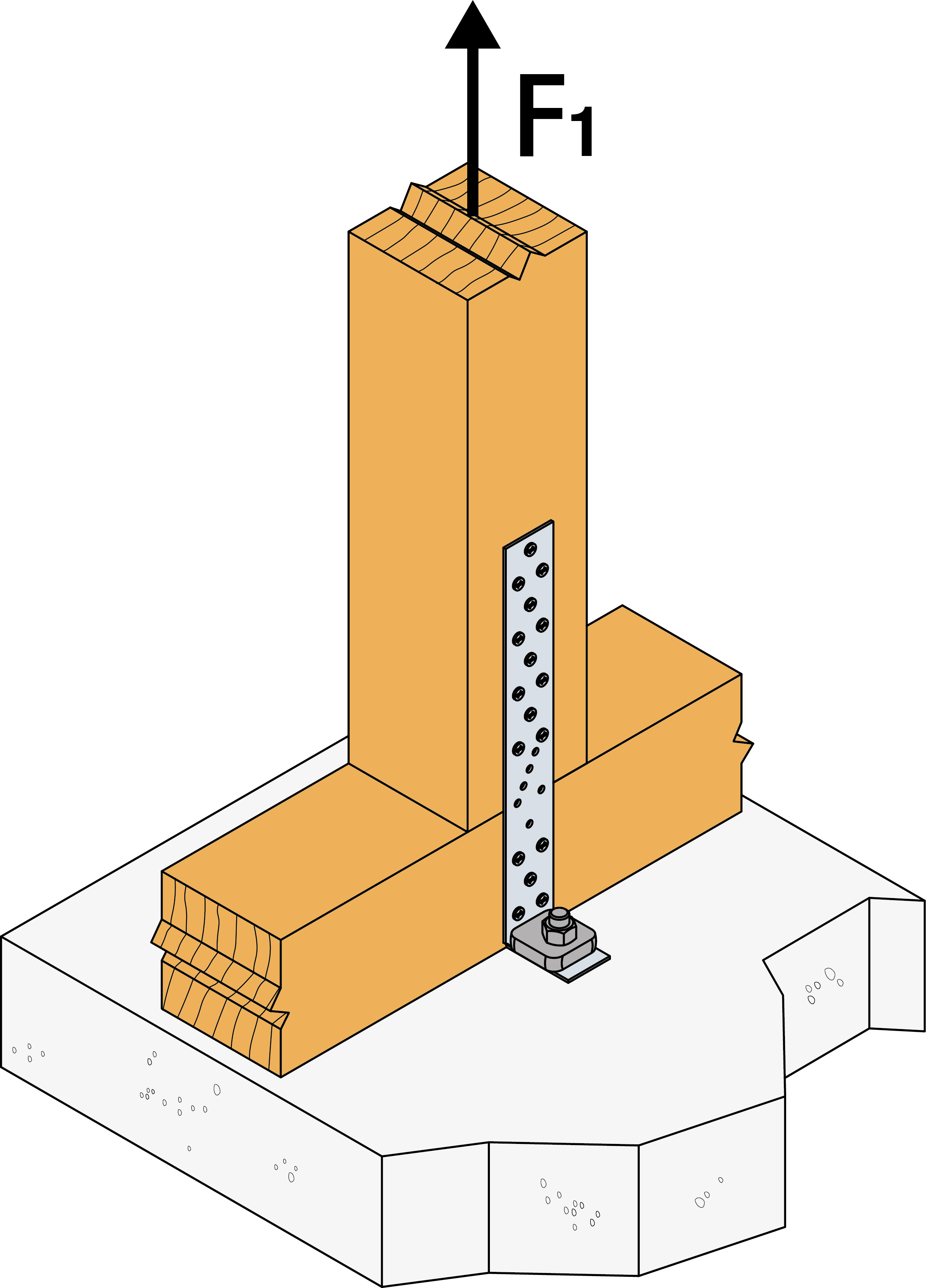

Kotwa musi zapewniać nośność na wyrywanie F_1.d x "wsp. dla kotwy"

Nośność charakterystyczna - pełne gwoździowanie - Część dolna

Numer referencyjny	Holdowns capacity
	Product capacities - formulas
	Nośność charakterystyczna - C24 - Część dolna
	R₁,ₖ część dₒₗₙₐ	Współczynnik dla kotwy	Łączniki
	R₁,ₖ część dₒₗₙₐ	Współczynnik dla kotwy	1x bolt	Liczba wkrętów E-JOT
HDBU163G	12.8/kmod	1.55	M12	2
HDBU220G	19.2/kmod	1.4	M16	3
HD2P60G	min. (n x Rlat.k; 19.2/kmod)	1.4	M16	3

Możliwe kombinacje

Numer referencyjny	Holdowns capacity
	Części górne
	HDUF250G	HDUF400G	HDUS336G	HDUL380G	HDUR380G	HDUL465G	HDUR465G	HDUF40XG	HDUF60XG
HDBU163G	y	y	y	y	y	y	y	S	-
HDBU220G	-	HD2P60G	-	y	y	y	y	-	S

y = Część górna i dolna są pakowane oddzielnie
S = Górna część jest produkowana zgodnie ze specyfikacją zamawiającego
HD2P60G, HD2PL40G są dostarczane w komplecie składającym się z części górnej i dolnej.

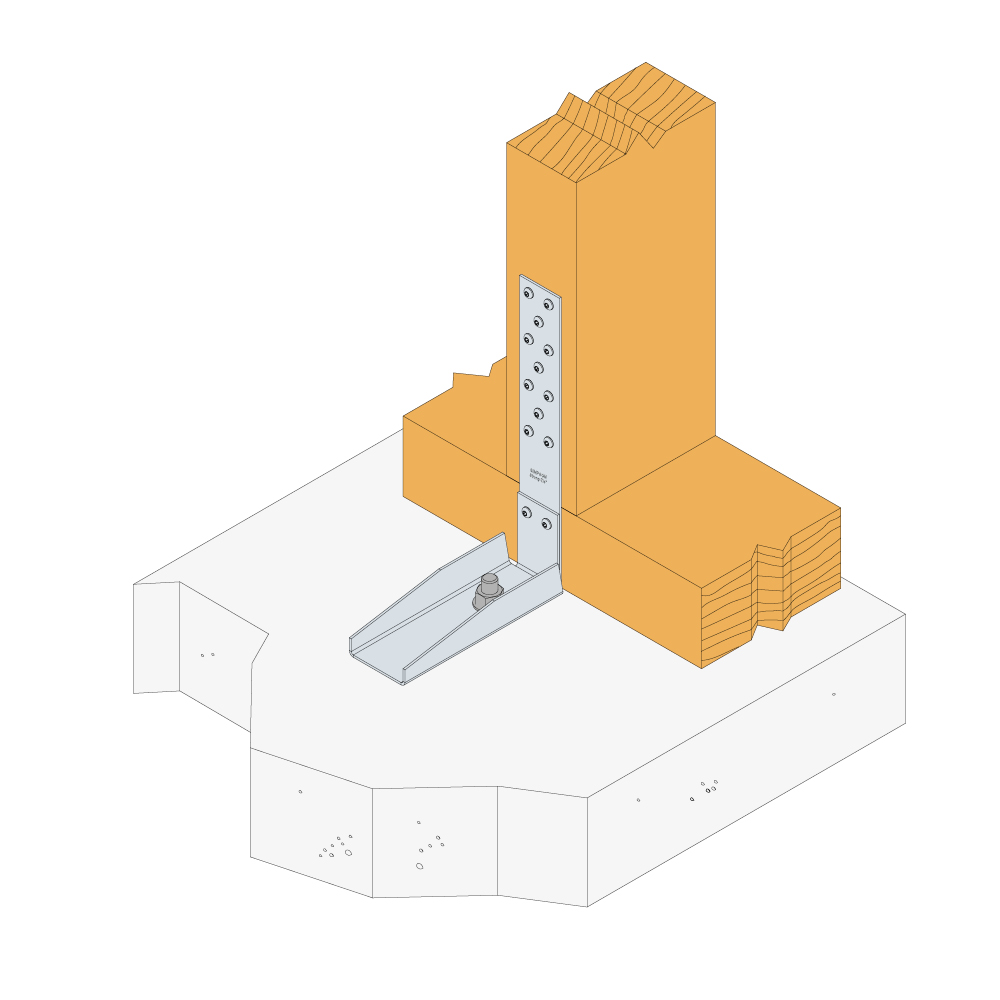

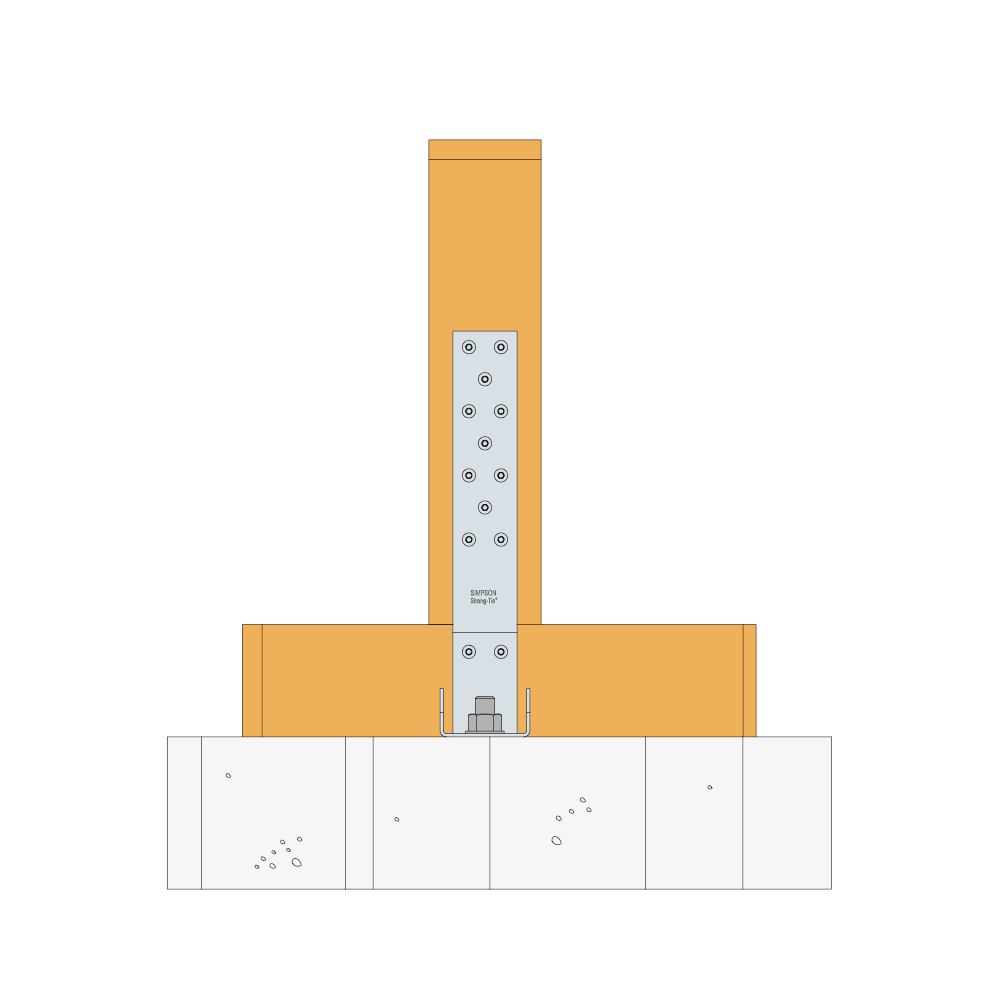

Instalacja

Montaż

Mocowanie

Mocowanie kątowników do drewna
przy pomocy gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.

Mocowanie kątowników do beton
należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e07-0285-07.pdf

Brak dostępnej historii

Europejska ocena techniczna (ETA)

eta-07-0285-2021-12-09.pdf

Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
