ACR

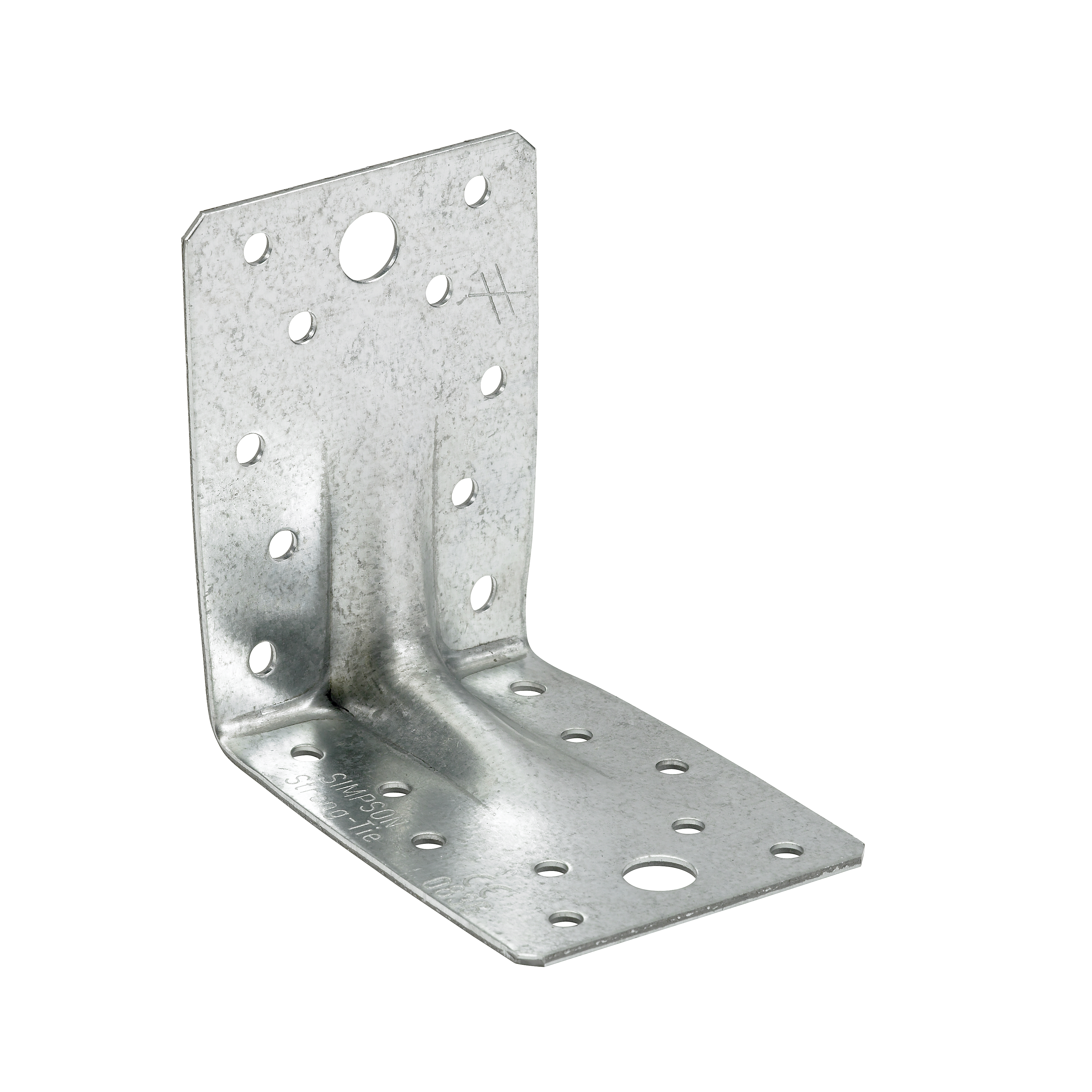

Złącze kątowe wzmocnione economic

Złącza  kątowe  ACR  ze  wzmocnieniem  są ekonomiczną wersją klasycznego złącza kątowego z przetłoczeniem. Kątowniki dostępne są w wersjach wykonanych z cieńszych blach niż klasyczna seria ABR. Zachowanie optymalnego układu otworów na gwoździe pozwoliło tylko w nieznacznym stopniu zredukować nośności kątowników ACR. Seria przeznaczona do połączeń drugorzędnych lub gdy nie jest wymagana duża nośność połączenia i nie ma konieczności stosowania złączy ABR Classic lub ABR Strong.

Oznaczenie CE
ETA
Klasa użytkowania 2
Stal ocynkowana ogniowo metodą Sendzimira
Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

  • Gatunek Stali: Stal S250GD
  • Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Obliczone statycznie
  • Mocne i trwałe połączenia
  • Gwoździowanie pełne lub częściowe
  • Uniwersalna perforacja
  • Możliwość mocowania do drewna i betony
  • Różne grubości kątownika

Zastosowanie

Połaczenie

  • Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
  • Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

  • Połączenia krokwi z murłatą lub betonowym wieńcem.
  • Mocowanie elementów drewnianych do betonu.
  • Połączenie słupa drewnianego z belką
  • Wszystkie inne elementy konstrukcyjne.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary złącza [mm] Otwory ramię A Otwory ramię B
A B C t Ø5 [mm] Ø8,5 [mm] Ø11 [mm] Ø5 [mm] Ø8,5 [mm] Ø11 [mm]
ACR7010707055161-61-
ACR70127070551.361-61-
ACR70157070551.561-61-
ACR90128888651.3101-101-
ACR90158888651.5101-101-
ACR9020888865210-110-1
ACR10512105105901.310-314-1
ACR10515105105901.510-314-1
ACR1052010510590210-314-1

Połączenie belka / belka - Para kątowników w połączeniu / gwoździowanie pełne

Referencje Nośności dla połączenia belka - belka / gwoździowanie pełne
Łączniki Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
Ramię A Ramię B R1.k R2.k = R3.k R4.k = R5,k
szt. szt. CNA4.0x35 CNA4.0x60 CNA4.0x60 CNA4.0x60
ACR7010462.2---
ACR7012463.2---
ACR7015463.98.97.3min ( ( (3.54xb) + 200 / kmod^0.6 ) / e ; 13.2 )
ACR90128107.9---
ACR90158108.9---
ACR90208109.213.311.9min ( ( ( 8xb ) + 343 / kmod ) / e-10.7 ; 14.5/kmod^0.15 )
ACR10512101410.9---
ACR10515101413---
ACR10520101413.417.920.3min ( ( ( 15.6xb ) / kmod^0.6 + (556/kmod) ) / e-10.7 ; 21.2/kmod^0.15 )

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 35 lub CNA 4.0 x 40, alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNACSA
3,1 x 404,0 x 30
4,0 x 355,0 x 35
4,0 x 405,0 x 35
4,0 x 505,0 x 40
4,0 x 605,0 x 40
4,0 x 755,0 x 50
4,0 x 1005,0 x 50



Mocowanie do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.



Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

eta-06-0106.pdf (13.43 MB)
