ABR-S
Złącze kątowe wzmocnione Classic A4
Kątowniki z klasycznej serii ABR classic są najpopularniejszymi złączami kątowymi na rynku. Złącza kątowe ABR ze wzmocnieniem osiągają dużą sztywność i wytrzymałość dzięki wytłoczonym żebrom. Dzięki układowi otworów na gwoździe kątowniki ABR uzyskują nie tylko duże nośności na siły ścinające, ale także na siły podrywające.

Oznaczenie CE

ETA

Środowisko agresywne

Stal nierdzewna A4
EPD

Klasa użytkowania 3
Szczegóły produktu
Właściwości
Materiał
- Stal nierdzewna jako 1.4404 zgodnie z EN 10088
- Nierdzewna / kwasoodporna - A4
Zalety
- Prosty montaż
- Obliczone statycznie
- Mocne i trwałe połączenia
- Gwoździowanie pełne lub częściowe
- Uniwersalna perforacja
- Możliwość mocowania do drewna
Zastosowanie
Połączenie
- Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.
- Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Obszar zastosowań
Połączenia krokwi z murłatą
- Połączenie słupa drewnianego z belką
- Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.
Dane techniczne
Wymiary i otwory
| Numer referencyjny | Wymiary | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A[mm] | Otwory ramię B[mm] | |||||||||
| Ilość w opk. | Waga[kg] | A[mm] | B[mm] | C[mm] | Grubość[mm] | Okrągłe | Okrągłe | |||||
| Ø5[mm] | Ø8.5[mm] | LIczba[mm] | Ø5[mm] | Ø8.5[mm] | LIczba[mm] | |||||||

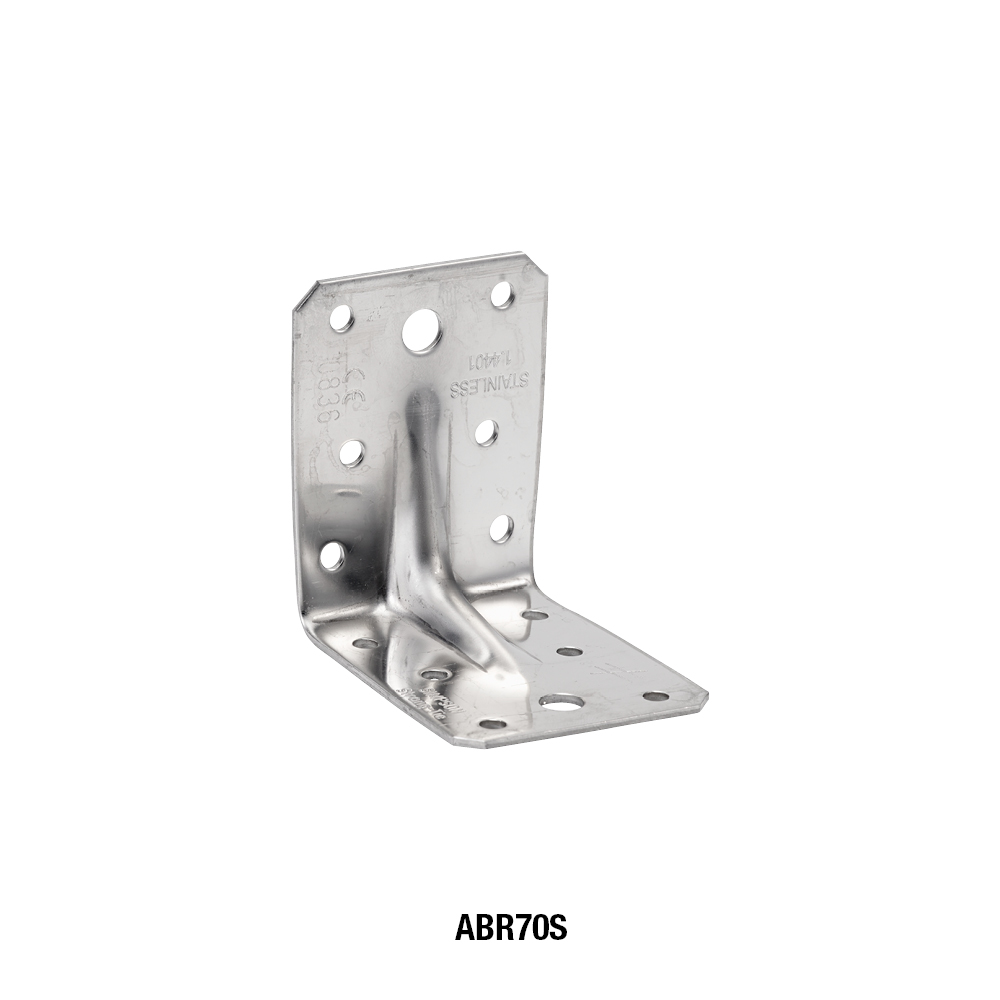

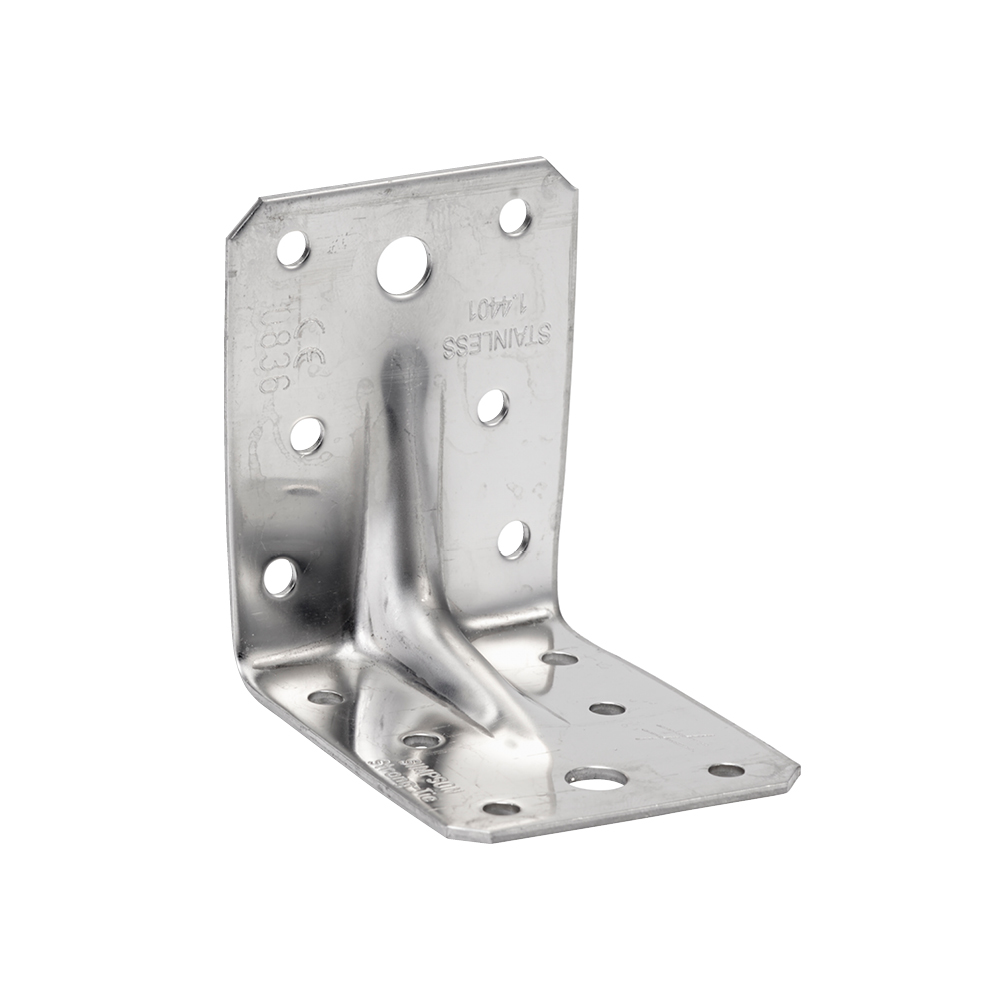

| ABR70S | 100.0 | 0.11 | 70 | 70 | 55 | 2 | 6 | 1 | - | 6 | 1 | - |
| ABR90S | 50.0 | 0.2 | 90 | 90 | 65 | 2.5 | 10 | - | 1 | 10 | - | 1 |

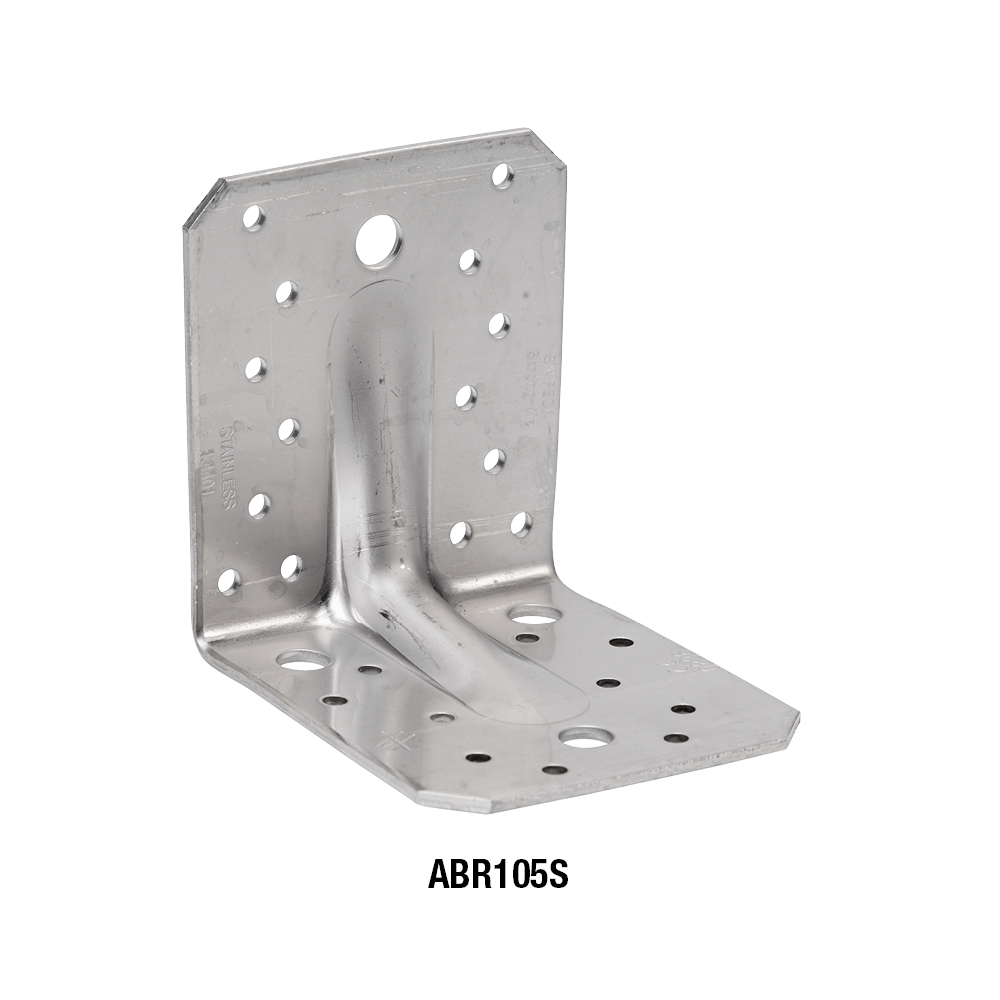

| ABR105S | 50.0 | 0.38 | 105 | 105 | 90 | 3 | 10 | - | 3 | 14 | - | 1 |
Product capacities - Timber to timber - Full nailing
| Numer referencyjny | Angle bracket capacity | |||||||
|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia belka - belka / gwoździowanie pełne | ||||||||
| Łączniki | Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN] | |||||||
| Ramię A | Ramię B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4/5,k | ||||
| szt. | szt. | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| ABR70S | 4.0 | 6.0 | 5.3 | - | 5 | - | 3.0/kmod^0.5 | - |
| ABR90S | 8.0 | 10.0 | 7.9 | 13.3 | 9.2 | 11.8 | 8.1/kmod^0.85 | 9.1/kmod^0.75 |
| ABR105S | 10.0 | 14.0 | 10.7 | 17.8 | 14.5 | 20.2 | 12.9/kmod^0.5 | 14.5/kmod^0.75 |
Product capacities - Timber to timber - Partial nailing
| Numer referencyjny | Angle bracket capacity | |||||||
|---|---|---|---|---|---|---|---|---|
| Nośności dla połączenia belka - belka / gwoździowanie częściowe | ||||||||
| Łączniki | Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN] | |||||||
| Ramię A | Ramię B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k = R5,k(1) | ||||
| szt. | szt. | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| ABR70S | 4.0 | 4.0 | 3 | - | 4.8 | - | 2.1/kmod^0.75 | - |
| ABR90S | 4.0 | 6.0 | 5.3 | 8.8 | 5.7 | 7.3 | 6.8/kmod^0.5 | 8.6/kmod^0.75 |
| ABR105S | 6.0 | 6.0 | 5.9 | 9.8 | 7.7 | 11.6 | 8.9/kmod^0.5 | 12.8/kmod^0.3 |
kmod is the modification factor for the load group to which the required load bearing belongs.
* is determined for a beam width b = 75 mm and an essentricity e = 130 mm. For other values of b and e, refer to ETA.
The load bearing R1,k and R2/3,k in an assembly with a single anglebracket is half of the loadbearing if the purlin is prevented in rotation. Refer to ETA if the purlin can rotate.
product capacities - Timber beam to column
| Numer referencyjny | Angle bracket capacity | |||||
|---|---|---|---|---|---|---|
| Nośności dla połączenia belka / słup | ||||||
| Nośności charakterystyczne - drewno kl. C24 - 1 złącze na połączenie[kN] | Łączniki | |||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | Ramię A | Ramię B | |||
| CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | szt. | szt. | |
| ABR90S | 9 | 11 | 1.4 | 2.4 | 4 | 10 |
| ABR105S | 16 | 17 | 1.4 | 2.4 | 6 | 14 |
