Złącza

ADR

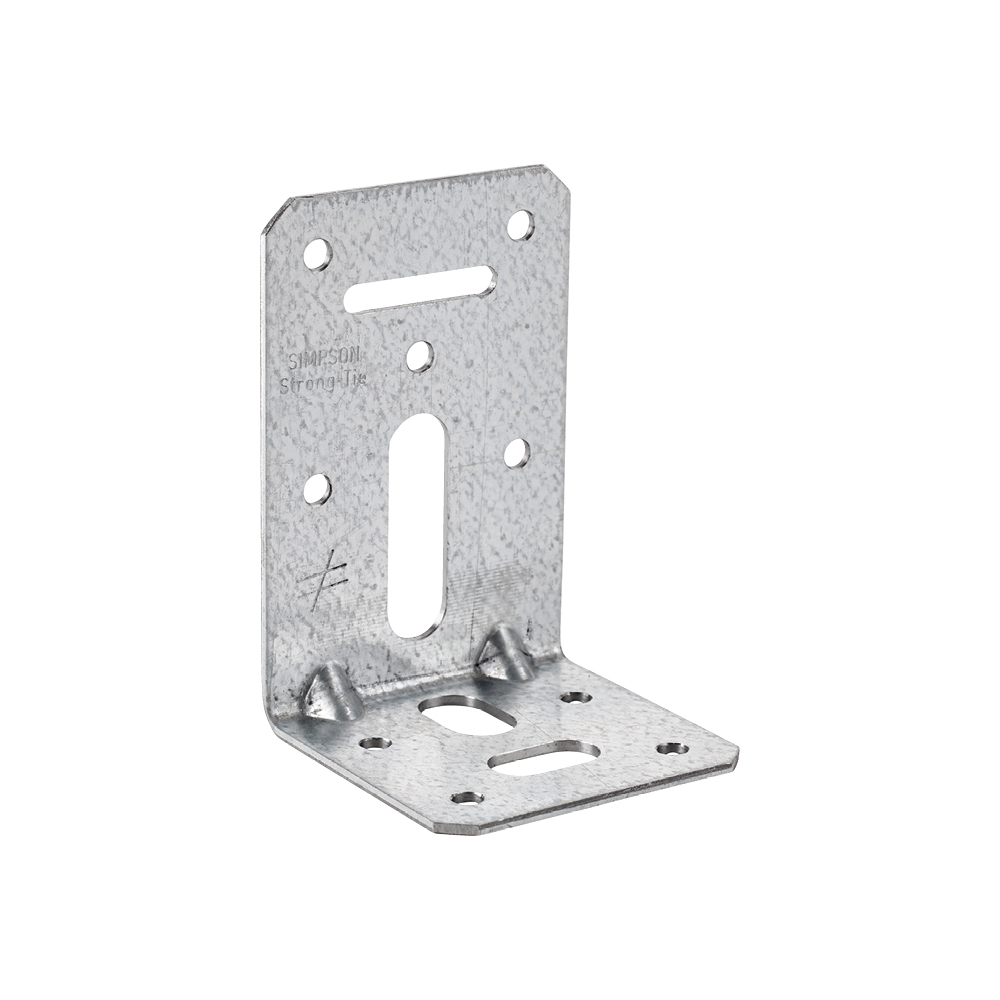

Złącze kątowe regulowane

Złącza kątowe ADR to grupa złączy z lekkim wzmocnieniem i regulacją umożliwiającą bardziej precyzyjny montaż dając możliwość skorygowania połączenia. Dzięki różnej perforacji (także otwory na śruby i kotwy) zastosowanie tych kątowników jest bardzo szerokie.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

EPD

Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Możliwość mocowania do drewna i betony
Obliczone statycznie
Prosty montaż
Mocne i trwałe połączenia
Uniwersalna perforacja
Podwójna regulacja

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

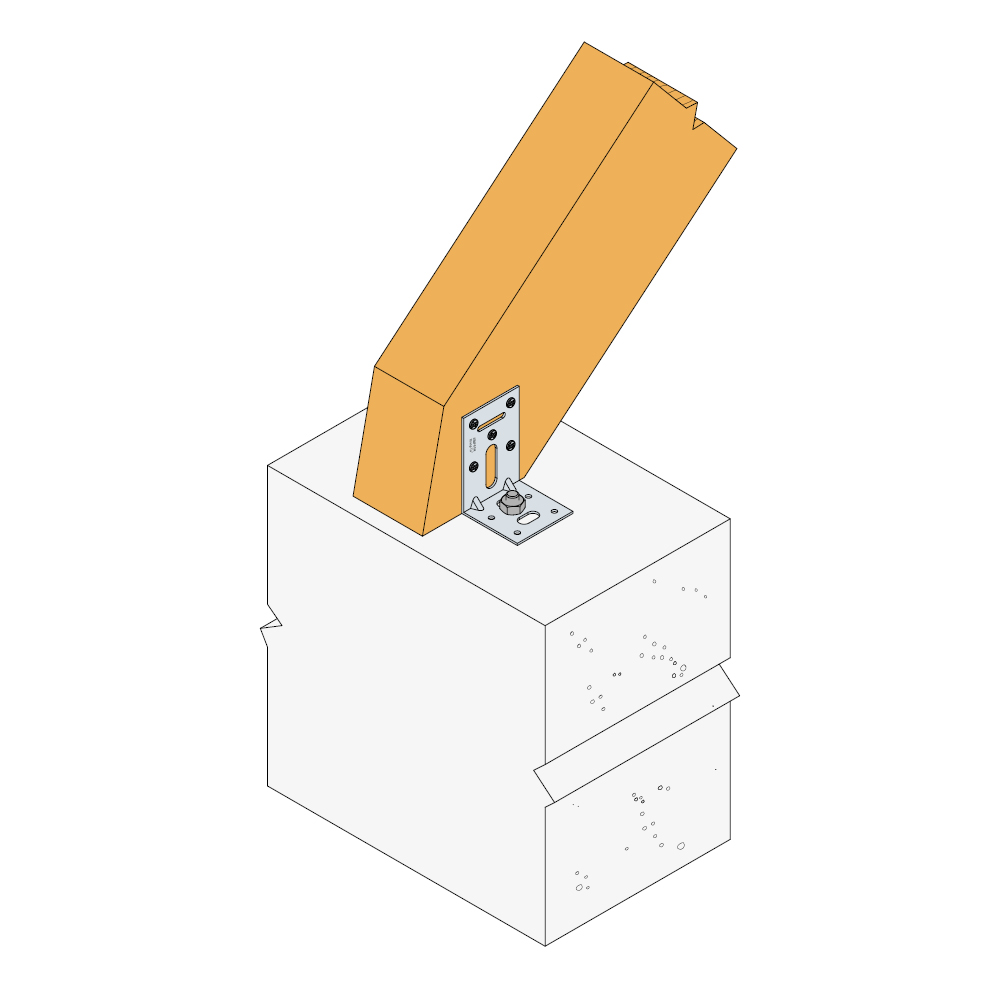

Połączenia krokwi z murłatą lub betonowym wieńcem.

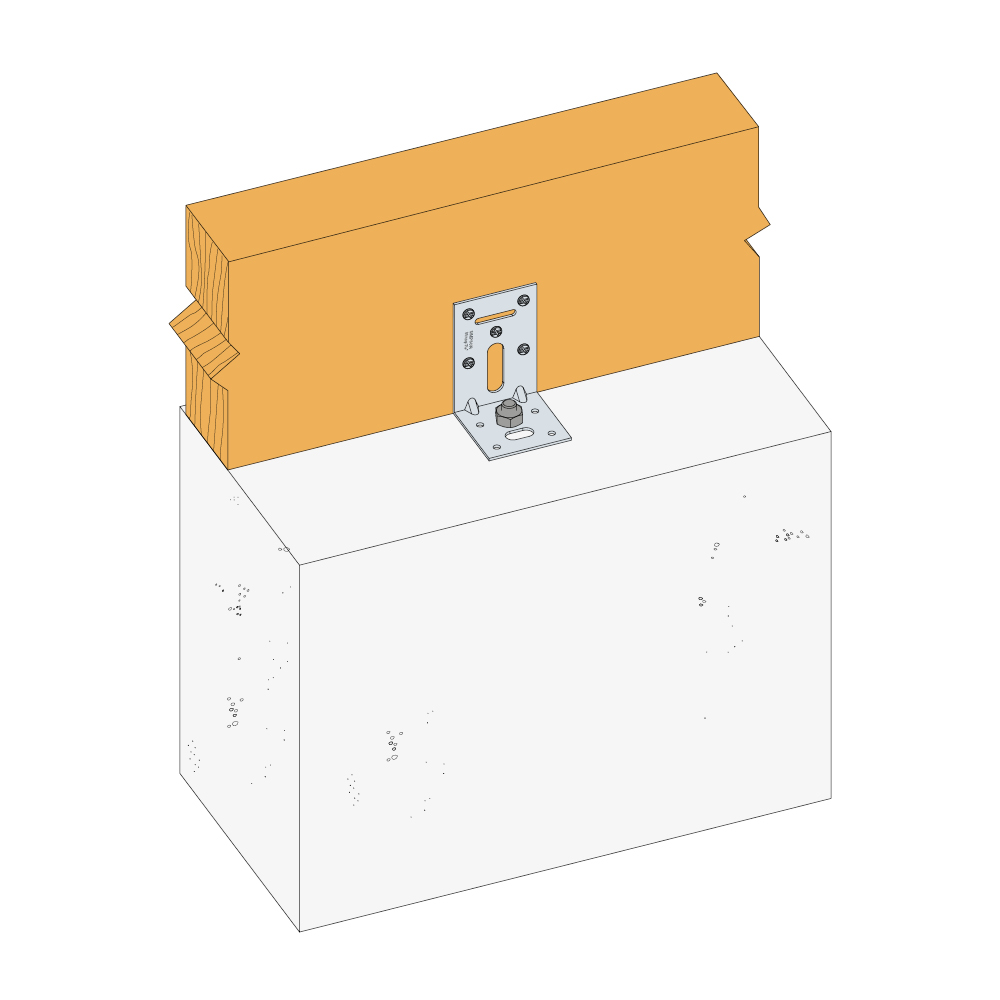

Mocowanie elementów drewnianych do betonu.
Połączenie słupa drewnianego z belką.
Wszystkie inne elementy konstrukcyjne.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other	Wymiary złącza[mm]				Otwory ramię A[mm]				Otwory ramię B[mm]
	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe	Obround			Okrągłe		Obround
	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø10x27	Ø5x30	Ø12x40	Ø5[mm]	Ø12	Ø12x20	Ø10.5x20	Ø10.5x40

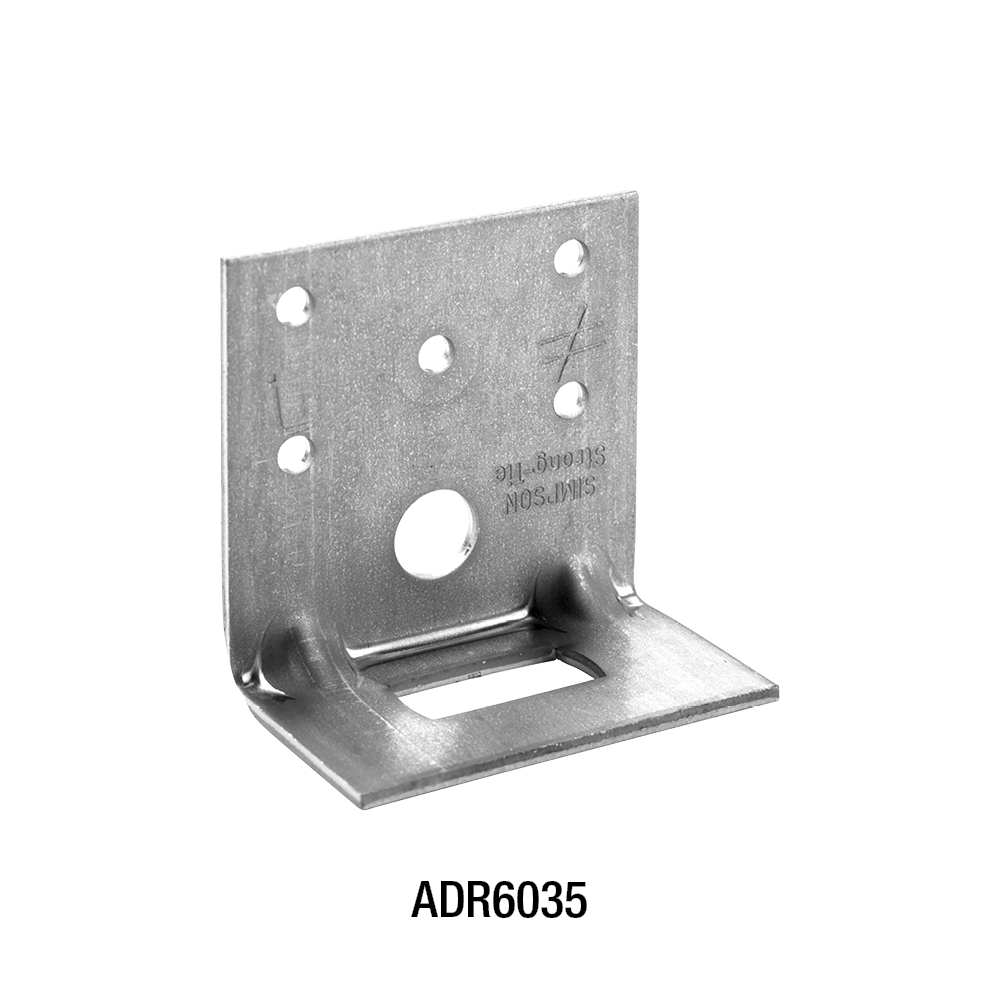

ADR6035	0.1	60	37	60	2.5	-	1	-	-	5	1	-	-	-

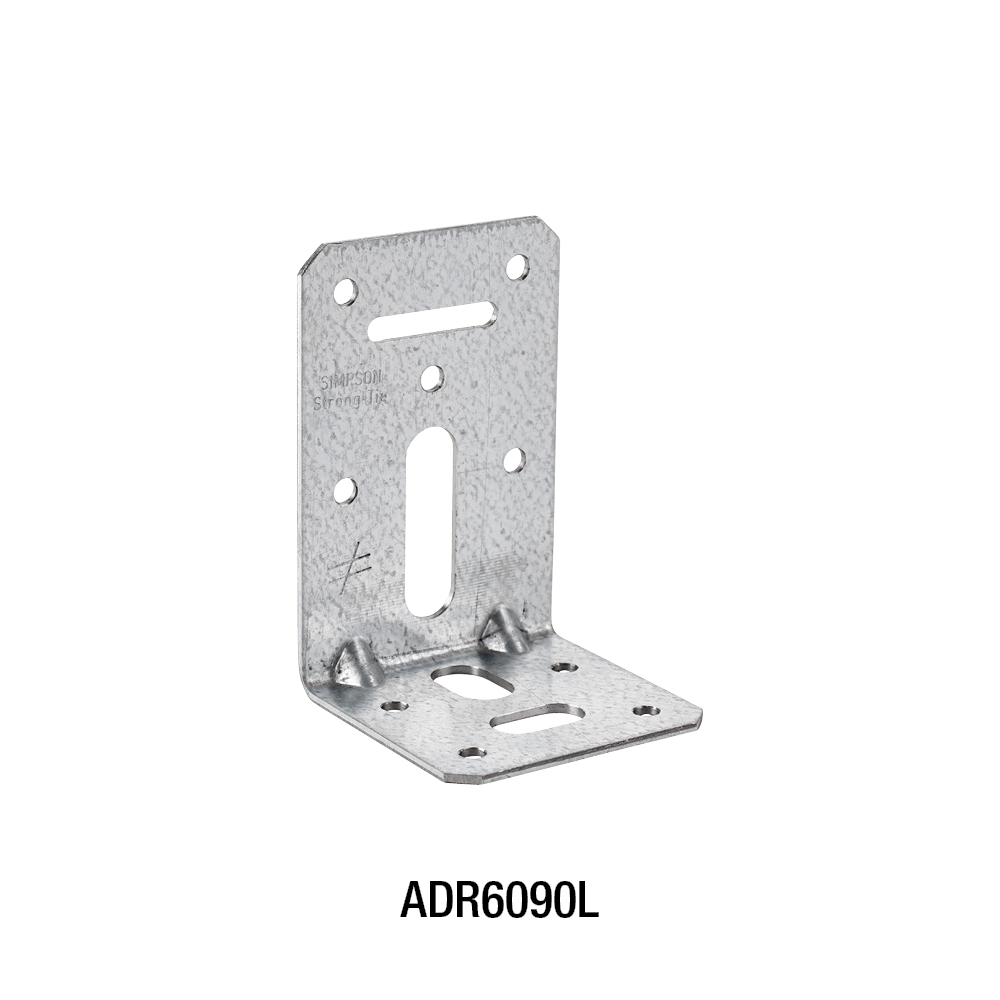

ADR6090L	0.13	90	60	60	2	5	-	1	1	4	-	1	1	-

Nośność charakterystyczna - połączenie belka-belka

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka / belka - gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ
	szt.	szt.	CNA4.0x40	CNA4.0x60
ADR6090L	3	2	2.6 / kmod^0.3	min [3.6/kmod^0.3 ; 3.0/kmod]

Sprawdzić:
$\frac{F_{i,d}} {R_{i,d}}\le1$

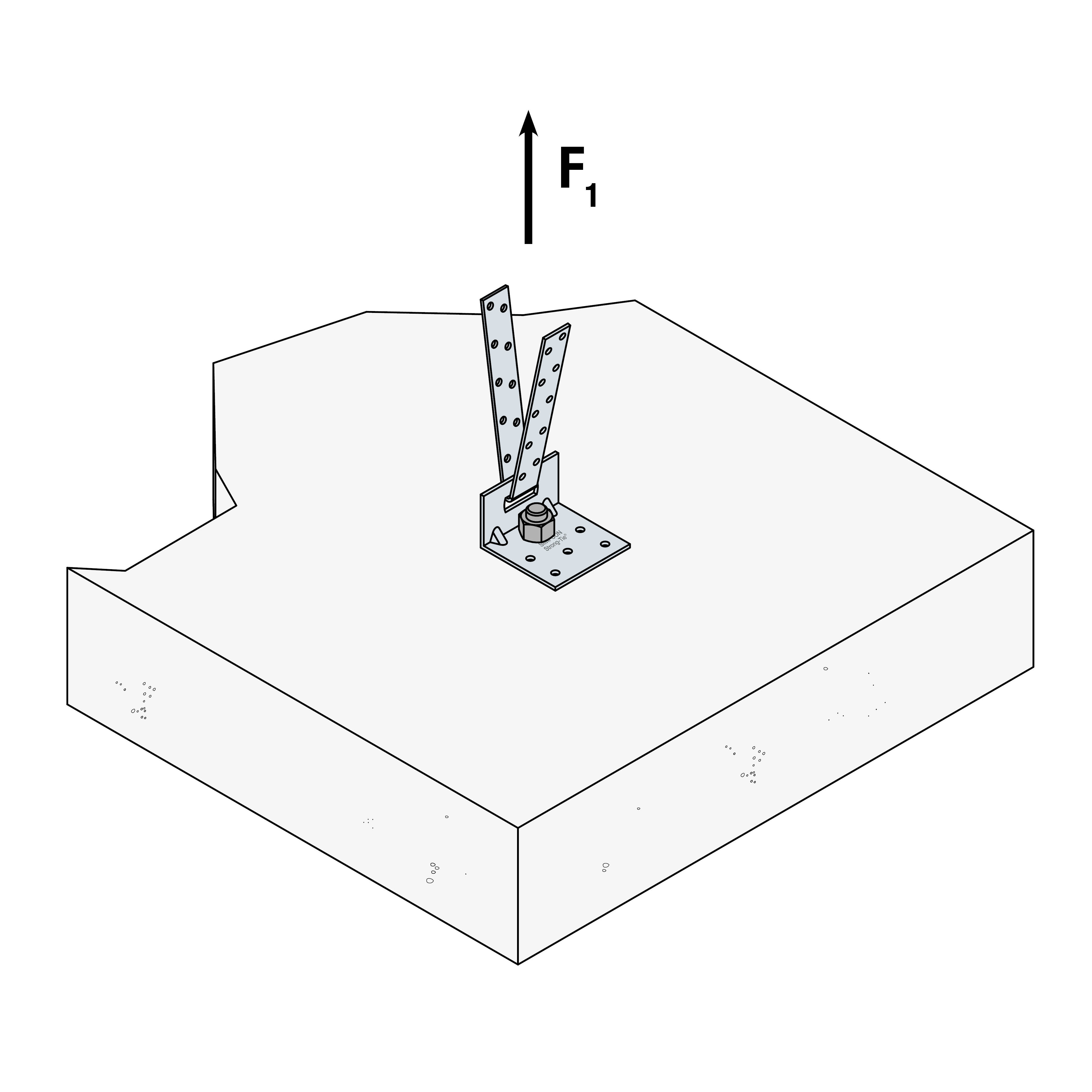

Nośność charakterystyczna - połączenie belka-beton

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - beton
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A		Ramię B		R₁,ₖ
	szt.	Typ	szt.	Typ	CNA4.0x40	CNA4.0x60
ADR6090L	5	CNA	1	M10*	min [15.5 ; 9.9/kmod]	9.9 / kmod

* Kotwy WA, lub BOAX II należy sprawdzić oddzielnie.

Należy sprawdzić kątowniki:

$\frac{F_{i,d}} {R_{i,d}}\le1$ Nośność kotew w betonie należy oddzielnie sprawdzić.

Instalacja

Montaż

Mocowanie

Do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne lub chemiczne Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS M10.
