AJ
Złącze kątowe perforowane
Nierównoramienne kątowniki AJ należą do grupy klasycznych złączy kątowych. Kątowniki są praktycznym złączem montażowym używanym w pracach ciesielskich.
Oznaczenie CE
ETA
Klasa użytkowania 2
EPD
Oprogramowanie Connector Selector
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary i otwory
Wymiary
| Numer referencyjny | Wymiary | |||||||
|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A[mm] | Otwory ramię B[mm] | |||||
| Ilość w opk. | Waga[kg] | A[mm] | B[mm] | C[mm] | Grubość[mm] | Okrągłe | Okrągłe | |
| Ø5[mm] | Ø5[mm] | |||||||
| AJ60416 | 50.0 | 0.43 | 164 | 84 | 60 | 4 | 8 | 7 |
| AJ80416 | 25.0 | 0.59 | 164 | 84 | 80 | 4 | 11 | 9 |
| AJ99416 | 25.0 | 0.72 | 164 | 84 | 100 | 4 | 12 | 11 |

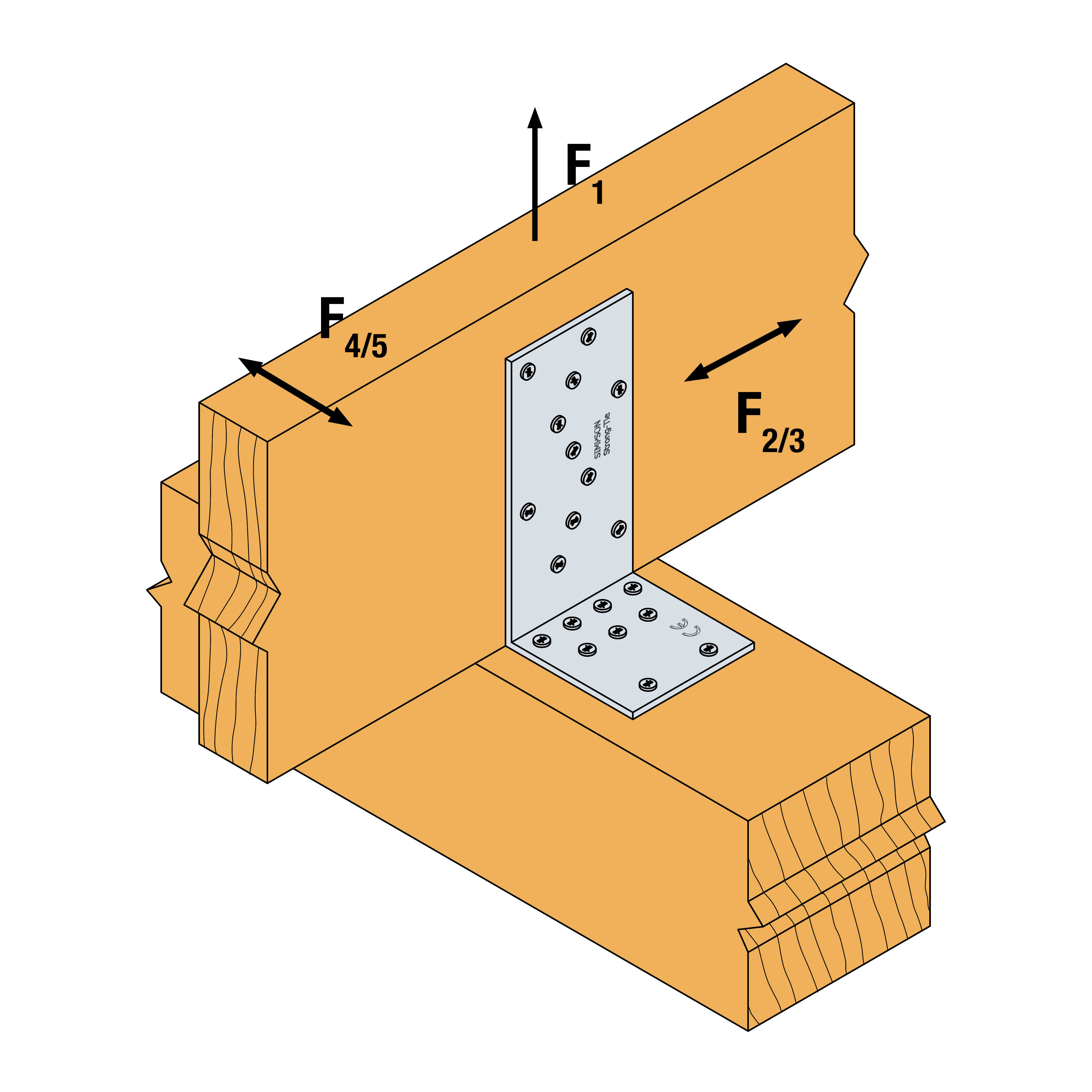

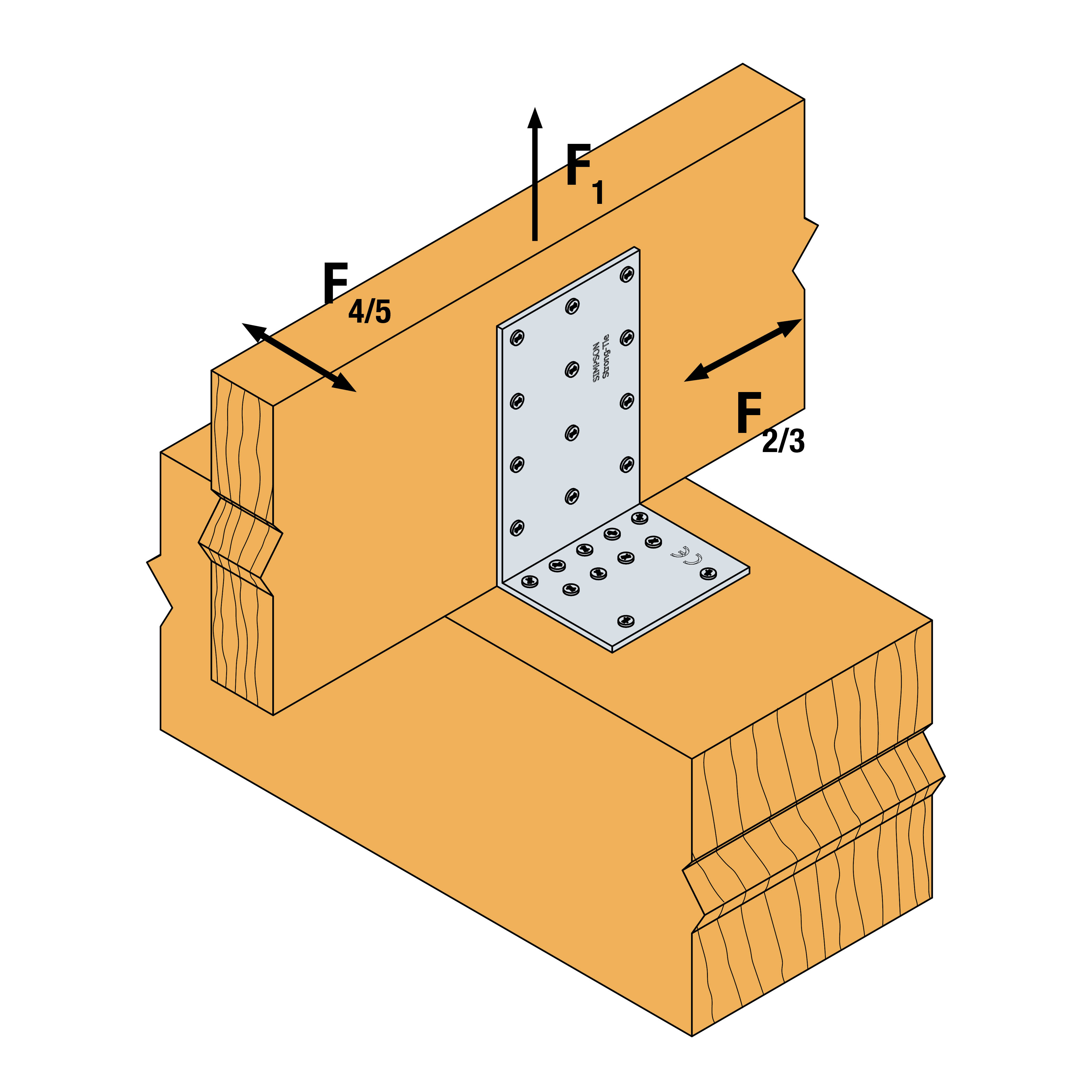

Nośność charakterystyczna - połączenie belka-belka
| Numer referencyjny | Angle bracket capacity | ||||||
|---|---|---|---|---|---|---|---|
| Łączniki | Nośność charakterystyczna - para kątowników w połączeniu[kN] | ||||||
| Ramię A | Ramię B | R₁,ₖ | R₂/₃,ₖ | R4/5,k * | |||
| szt. | Typ | szt. | Typ | ||||
| AJ60416 | 8.0 | CNA4.0x40 | 7.0 | CNA4.0x60 | 11.1/kmod^0.2 | 7.8 | 4.1/kmod^0.25 |
| AJ80416 | 11.0 | CNA4.0x40 | 9.0 | CNA4.0x60 | 15.3/kmod^0.2 | 10 | 5.5/kmod^0.25 |
| AJ99416 | 12.0 | CNA4.0x40 | 11.0 | CNA4.0x60 | 19.3/kmod^0.1 | 13 | 7.1/kmod^0.25 |
* dla B=75mm i mimośrodu e=130mm.
Przykład obliczeniowy:
2 Kątowniki AJ99416 w połączeniu belka-belka. b = 100mm. Klasa trwania obciążenia - średniotrwałe; kmod = 0,8.Gwoździowanie pełne CNA4,0x40 12 szt. w ramięniu górnym. CNA4,0x60 szt. 11 w rzmieniu dolnym.
Obciążenie: F1,d = 6,7 kN i F5,d = 1,8 kN mimośród e = 160 mm. Wartości b i e odbiegają od wartości założonych dla tabeli, dlatego nośność wzięta z ETA.
R1,d = wartość z tabeli x kmod / γM = (19,3 / 0,80,1) x 0,8 / 1,35 = 11,7 kN
R5,d = min. ((7,93 x 100 + 174) / (160-4) / 1,35 = 4,6); (10,9 / 1,35 = 8,1)) = 4,6 kN
Instalacja
Montaż
