AB55365

Złącze kątowe perforowane

Proste złącze kątowe ze wzmocnieniem do połączenia prostych nieskomplikowanych połączeń elementów drewnianych. Jest praktycznym złączem montażowym używanym w pracach ciesielskich.

Karta techniczna
Klasa użytkowania 2
Klasa użytkowania 2
EPD
EPD
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira

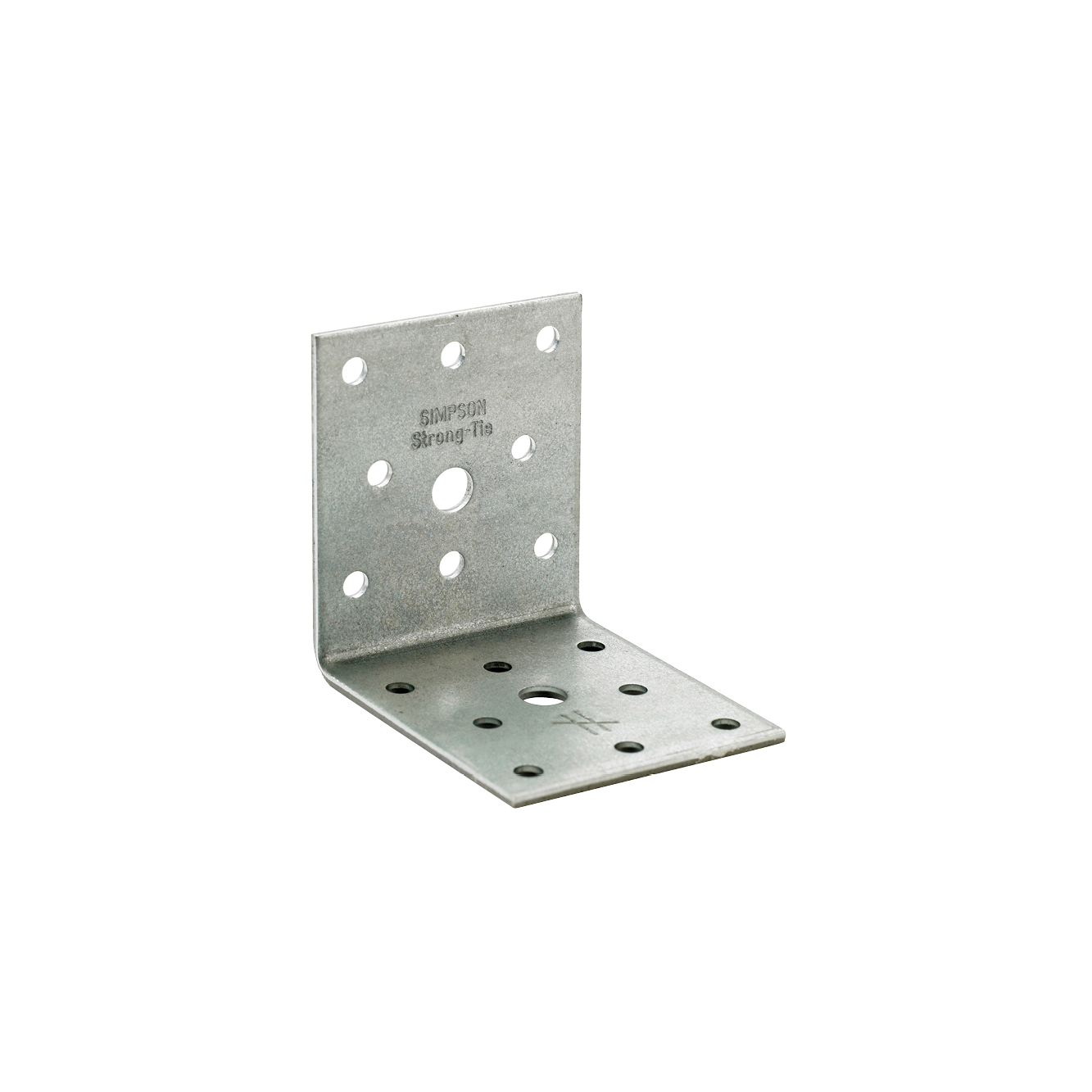

AB55365 main image

Szczegóły produktu

Obrazy

AB55365 beam beam montage

Właściwości

Materiał

  • Gatunek Stali: Stal S250GD
  • Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Prosty montaż
  • Mocne i trwałe połączenia
  • Obliczone statycznie
  • Mocowane do drewna muru lub elementow stalowych

Zastosowanie

Połączenie

  • Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
  • Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

  • Przeznaczony do łączenia  drewnianych elementów w lekkich konstrukcjach drewnianej architektury ogrodowej.
  • Stosowane w standardowych połączeniach elementów drewnianych w konstrukcjach nośnych.
  • Połączenie belek poprzecznych w mniejszych konstrukcjach drewnianych.

Dane techniczne

Wymiary złącza

Wymiary

Wymiary złącza
Wymiary złącza
Numer referencyjnyWymiary
OtherWymiary złącza[mm]
Ilość w opk.Waga[kg]A[mm]B[mm]C[mm]Grubośc[mm]
AB55365100.00.136565552.5

Instalacja

Montaż

Mocowanie

  • Za pomocą gwoździ systemowych CNA 4.0 x ℓ  lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.
  • Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA-M8 lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.
AB55365 beam beam montage

Aprobaty i Deklaracje

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Biblioteka CAD i BIM

2D

AB55365

3D

AB55365

3D Uproszczone

AB55365

Pakiety ZIP
