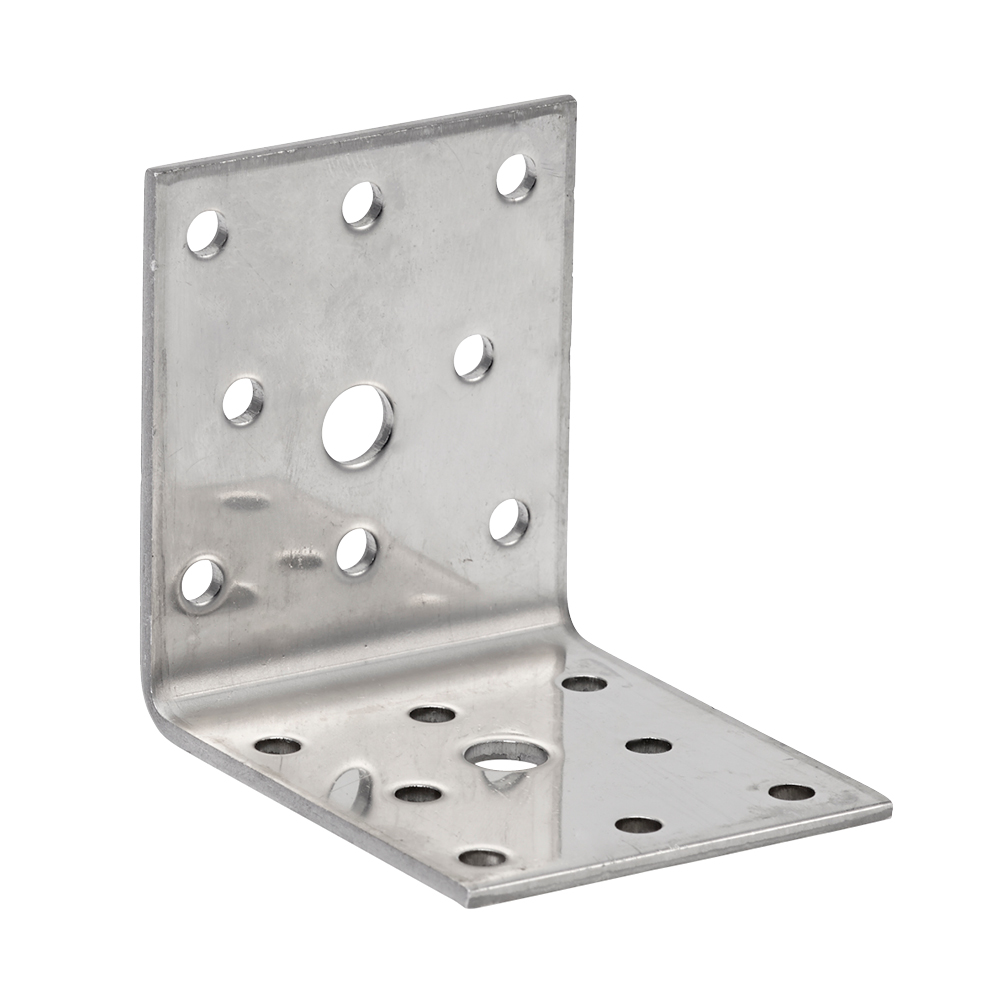

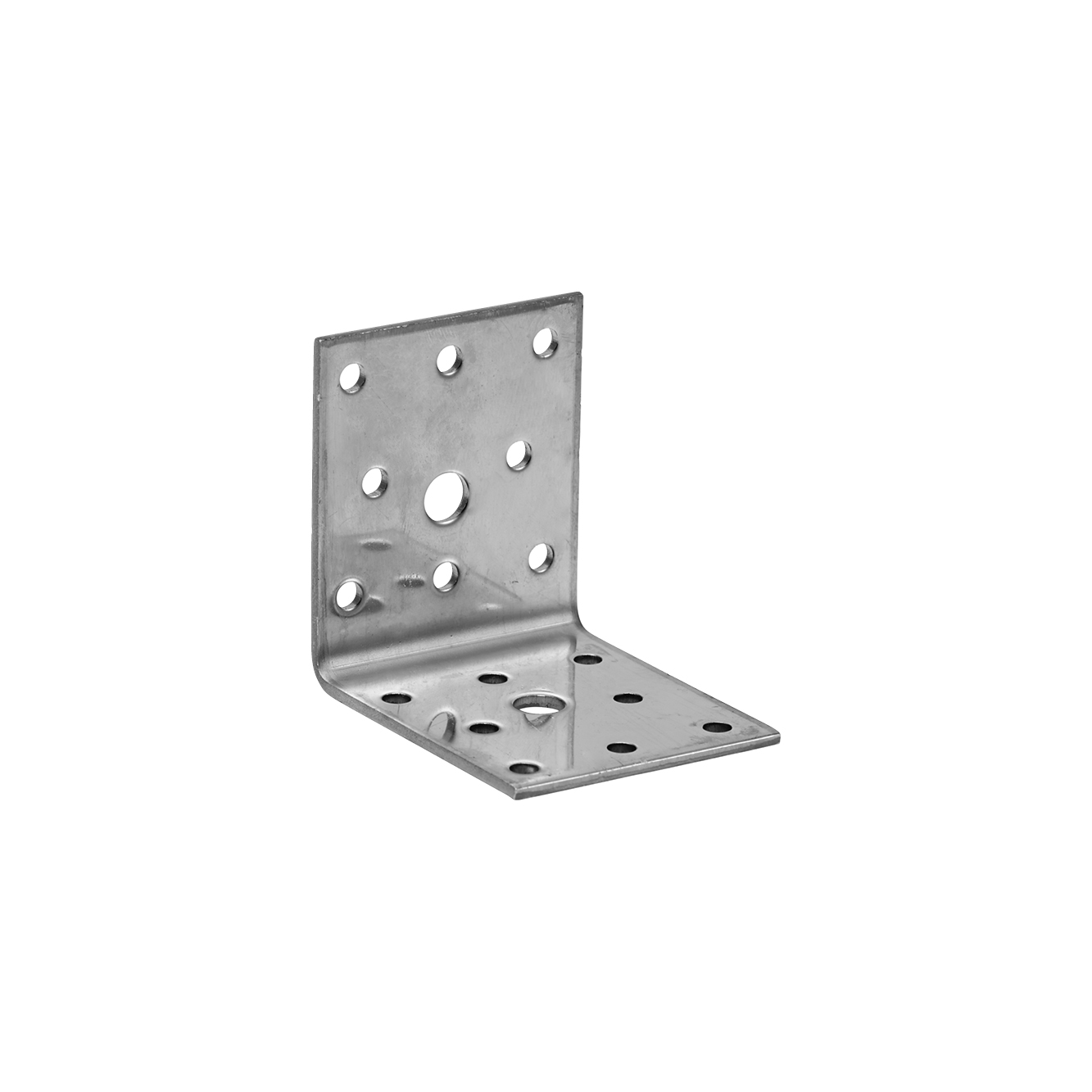

AB55365S
Złącze kątowe perforowane A4
Proste złącze kątowe ze wzmocnieniem do połączenia prostych nieskomplikowanych połączeń elementów drewnianych. Jest praktycznym złączem montażowym używanym w pracach ciesielskich.
Klasa użytkowania 3
Stal nierdzewna
EPD
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary złącza
Wymiary
| Numer referencyjny | Wymiary | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A | Otwory ramię B | |||||||
| Ilość w opk. | Waga[kg] | A[mm] | B[mm] | C[mm] | Grubośc[mm] | Okrągłe | Okrągłe | |||
| ∅[mm] | Ø8.5[mm] | Ø5[mm] | Ø8.5[mm] | |||||||
| AB55365S-B | 100.0 | 0.13 | 65 | 65 | 55 | 2.5 | 8 | 1 | 8 | 1 |
Instalacja
Montaż
Biblioteka CAD i BIM
2D
3D
3D Uproszczone
