Złącza kątowe perforowane

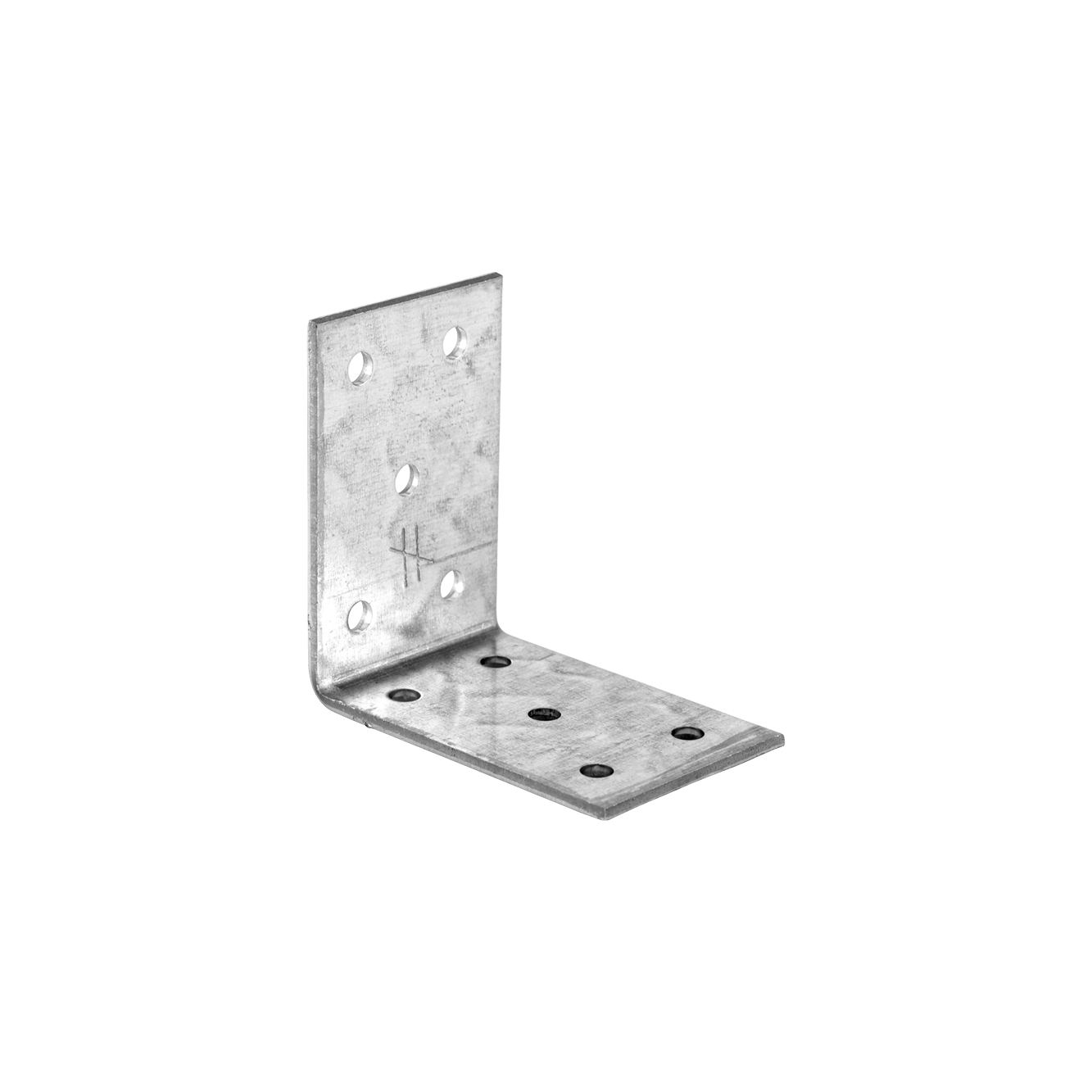

Kątowniki ANPS to klasyczna grupa złączy kątowych o bardzo dużym zakresie asortymentowym. Jest praktycznym złączem montażowym używanym w pracach ciesielskich.

Karta techniczna

Oznaczenie CE

ETA

EPD

Klasa użytkowania 2

Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia
Gwoździowanie pełne lub częściowe
Uniwersalna perforacja

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Połączenie słupa drewnianego z belką.
Wszystkie inne elementy konstrukcyjne.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]				Otwory ramię A[mm]	Otwory ramię B[mm]
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Okrągłe	Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	Grubość[mm]	Ø5[mm]	Ø5[mm]
ANP254440 *	200.0	0.062	42.5	42.5	40	2.5	3	3
ANP254460 *	150.0	0.089	42.5	42.5	60	2.5	5	5
ANP254660	150.0	0.11	42.5	62.5	60	2.5	7	5
ANP256640 *	100.0	0.09	62.5	62.5	40	2.5	5	5
ANP256650	150.0	0.11	62.5	62.5	50	2.5	6	6
ANP256660	100.0	0.14	62.5	62.5	60	2.5	8	8
ANP256680	100.0	0.18	62.5	62.5	80	2.5	11	11
ANP2566100	50.0	0.22	62.5	62.5	100	2.5	14	14
ANP256860 *	100.0	0.16	62.5	82.5	60	2.5	10	8
ANP2561060	100.0	0.18	62.5	102.5	60	2.5	12	8
ANP258860	100.0	0.18	82.5	82.5	60	2.5	10	10
ANP258880	50.0	0.24	82.5	82.5	80	2.5	14	14
ANP2588100	50.0	0.3	82.5	82.5	100	2.5	18	18
ANP25101060	50.0	0.22	102.5	102.5	60	2.5	13	13
ANP25101080	50.0	0.3	102.5	102.5	80	2.5	18	18
ANP251010100	50.0	0.37	102.5	102.5	100	2.5	23	23
ANP251020100	25.0	0.56	202.5	102.5	100	2.5	45	23

*) aktualnie bez ETA/CE

Połączenie belka / belka, gwoździowanie pełne - Para kątowników w połączeniu

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka / belka - gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ			R₂,ₖ=R₃,ₖ[kN]
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ANP254660	3	3	3.48	4.64	5.8	3.74	4.68	5.32
ANP256650	2	2	2.82	3.4	3.96	2.88	3.58	3.96
ANP256660	3	3	3.6	4.8	5.7	3.38	4.2	4.68
ANP256680	4	4	5.12	6.28	7.42	6.02	7.5	8.42
ANP2566100	5	5	5.9	7.84	9.26	7.96	9.94	11.06
ANP2561060	6	5	3.94	5.26	6.58	5.74	7.1	7.7
ANP258860	4	5	3.88	4.9	5.92	3.96	4.94	5.54
ANP258880	6	6	5.34	6.6	7.26	7.28	8.98	9.9
ANP2588100	7	8	6.44	8.14	9.74	9.2	11.46	12.7
ANP25101060	6	5	3.88	4.96	6.04	5.86	7.22	7.88
ANP25101080	8	8	5.46	6.5	7.16	7.76	9.64	10.6
ANP251010100	10	8	6.48	8.3	9.64	11.02	13.64	15
ANP251020100	16	10	7.18	9.56	11.96	13.14	16.14	17.52

Obciążenie kombinowane:
$\left(\frac{F_{1,d}} {R_{1,d}}\right)^2+\left(\frac{F_{2/3,d}} {R_{2/3,d}}\right)^2\le1$

Połączenie słup / podwalina - Para kątowników na połączenie

Numer referencyjny	Angle bracket capacity
	Nośności dla połączenia belka - belka / gwoździowanie częściowe
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie[kN]
	Ramię A	Ramię B	R₁,ₖ			R₂,ₖ=R₃,ₖ
	szt.	szt.	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ANP2561060	4.0	5.0	3.94	5.26	6.58	3.08	3.78	4.1
ANP258860	3.0	5.0	3.88	4.9	5.92	3.16	3.88	4.22
ANP258880	4.0	6.0	5.34	6.6	7.26	5.14	6.42	7.02
ANP2588100	5.0	8.0	6.44	8.14	9.74	7.26	8.9	9.66
ANP25101060	5.0	5.0	3.88	4.96	6.04	4.9	6.06	6.68
ANP25101080	6.0	6.0	5.46	6.5	7.16	5.96	7.38	8.16
ANP251010100	8.0	8.0	6.48	8.3	9.64	9.56	11.8	12.96
ANP251020100	13.0	10.0	7.18	9.56	11.96	11.2	13.74	14.92
