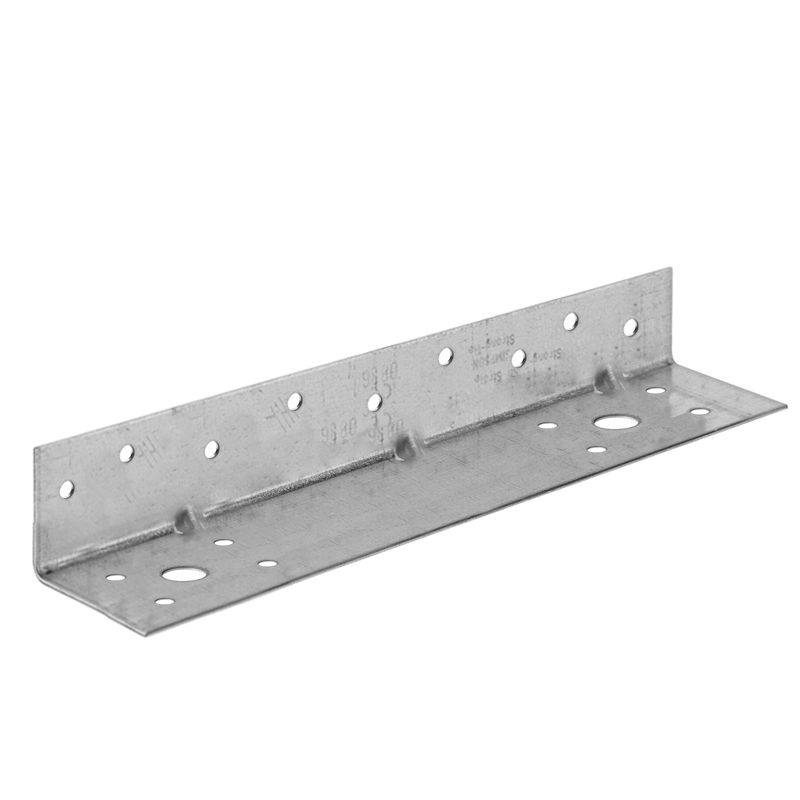

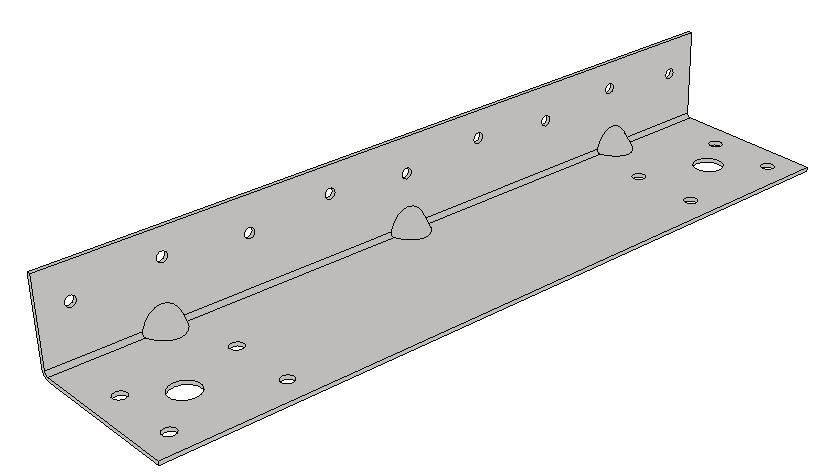

AB6983 / AB36125 / AB3560
Złącza kątowe do szkieletu drewnianego

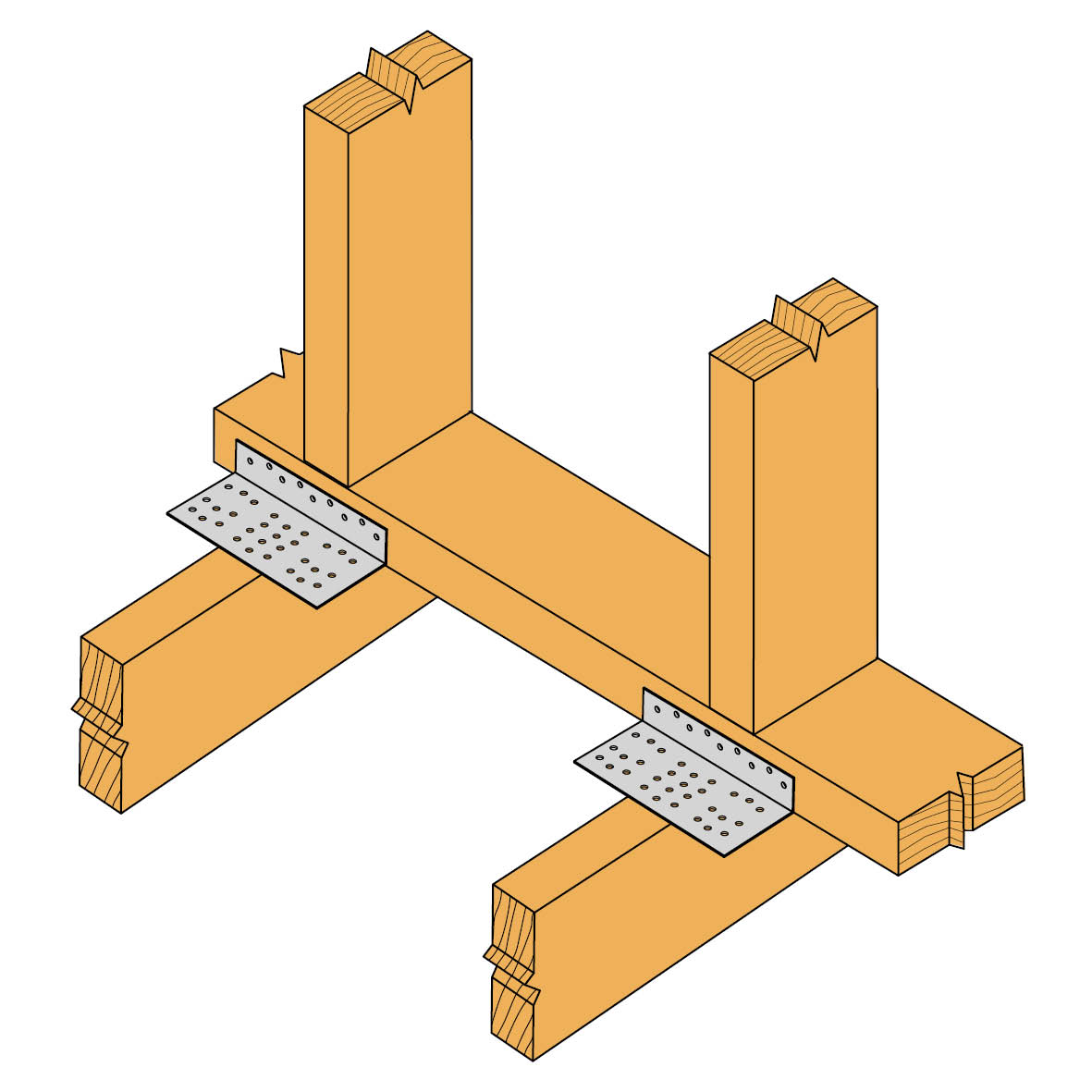

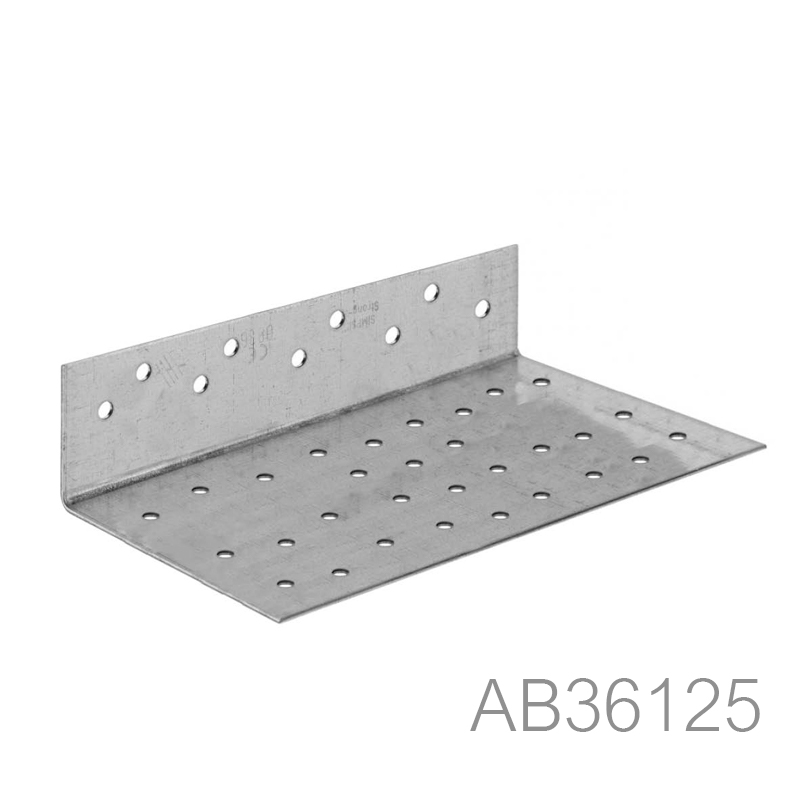

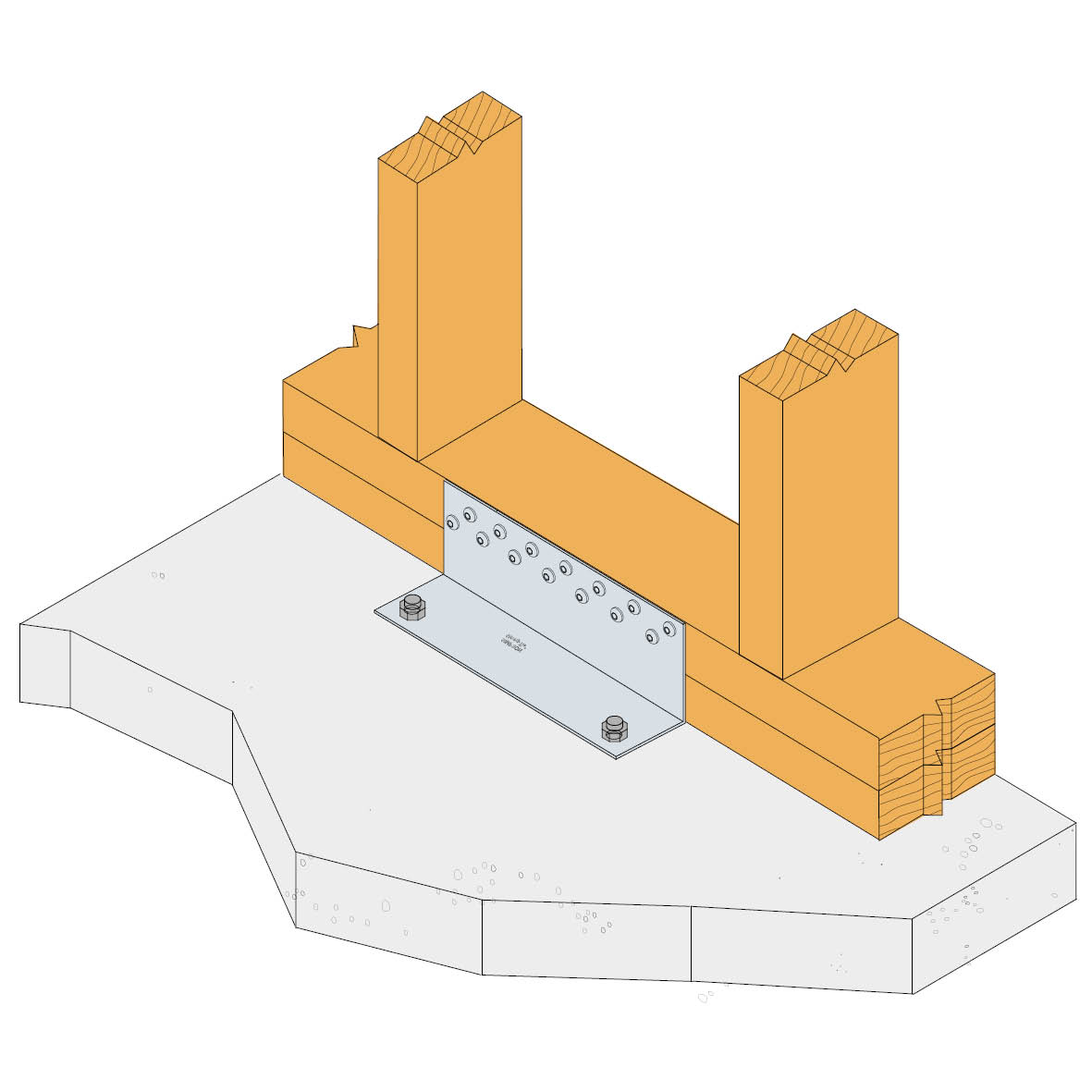

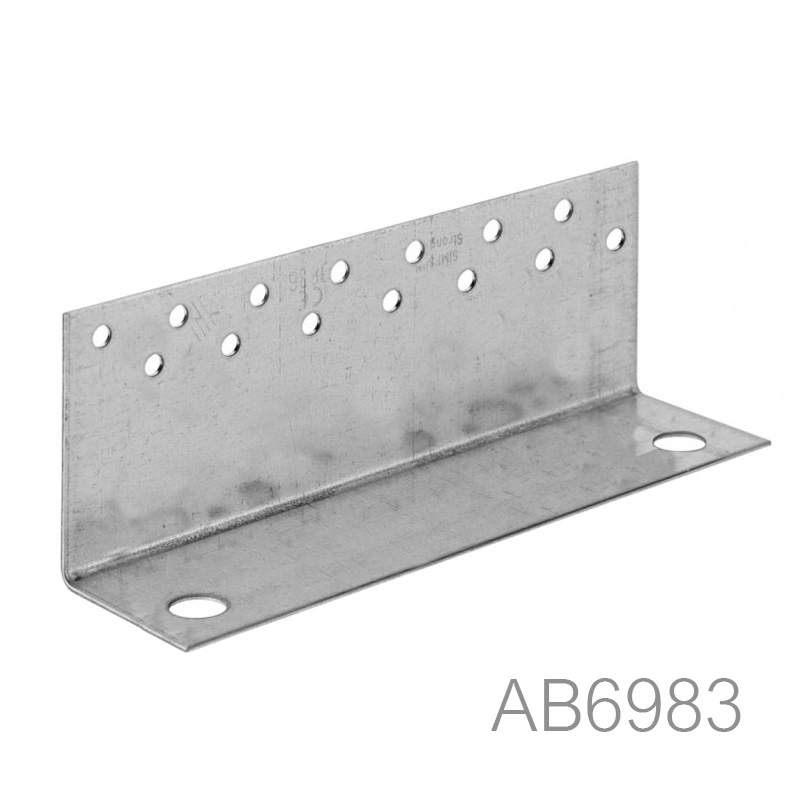

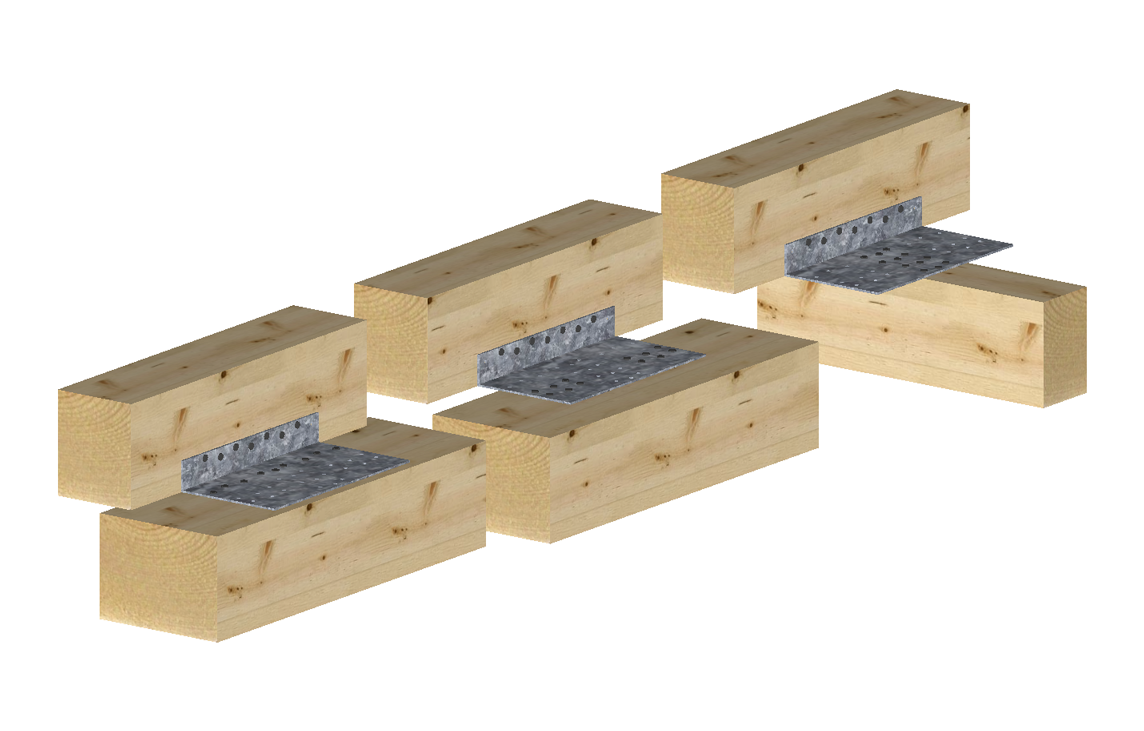

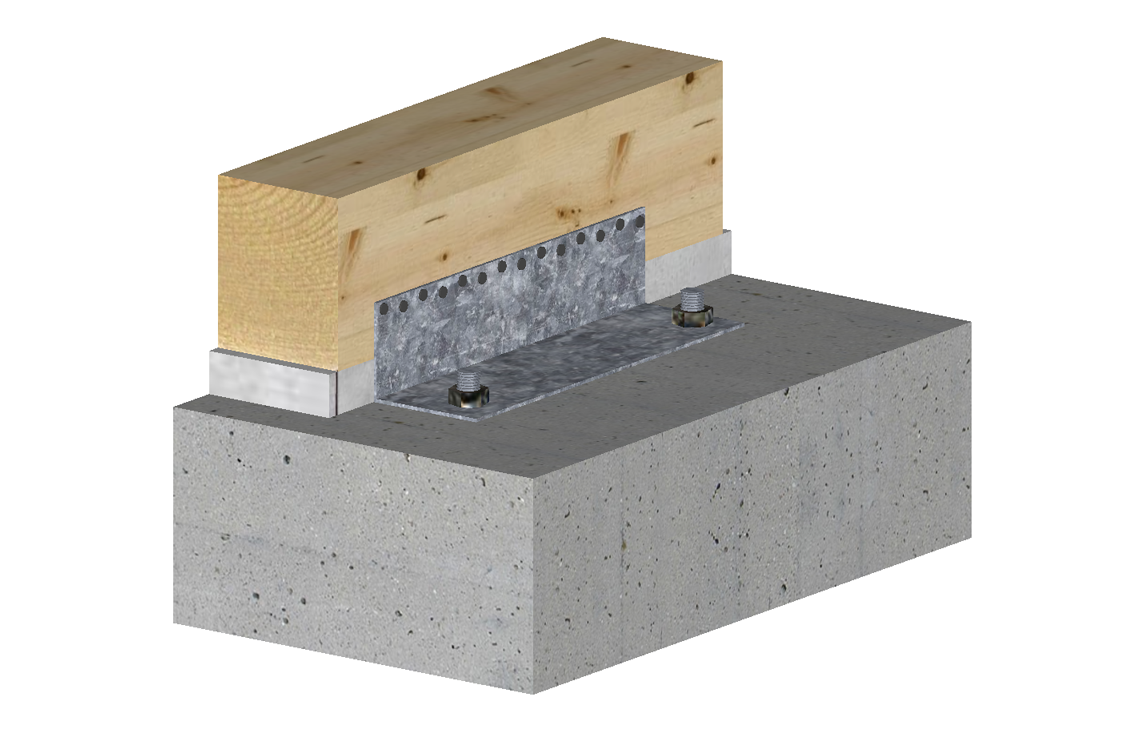

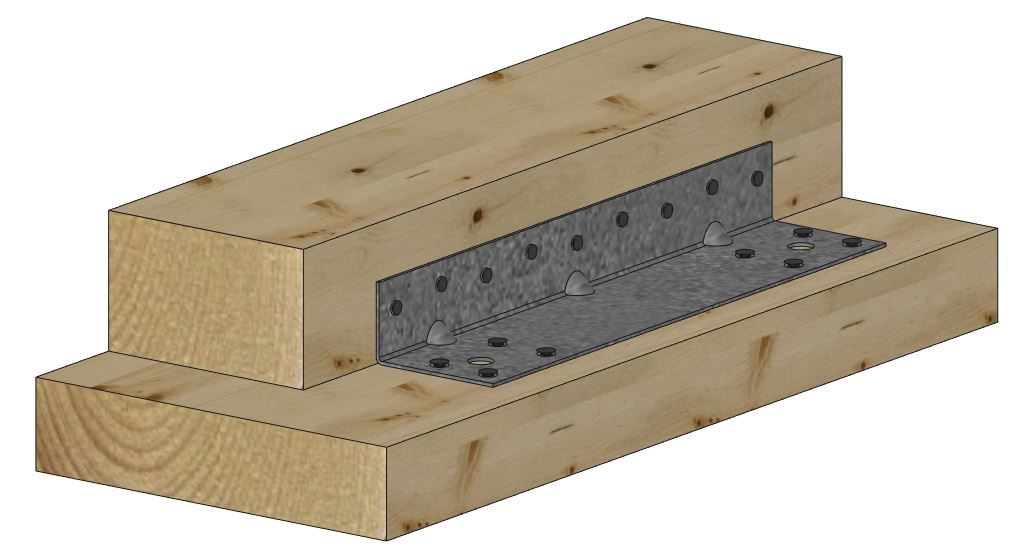

Kątowniki AB6983 i AB36125 stworzone zostały z myślą o szkieletowych konstrukcjach drewnianych. Mają za zadanie przeniesienie sił poziomych, przesuwających ścianę po fundamencie. Złącze AB6983 ma za zadanie stworzyć połączenie pomiędzy fundamentem i pasem dolnym (podwaliną) ściany szkieletowej parteru. Kątownik AB36125 przeznaczony jest do połączenia ścian szkieletowych wyższych kondygnacji do konstrukcji drewnianego stropu poniżej. Złącza te znajdują zastosowanie głównie w połączeniach prefabrykowanych ścian szkieletowych, eliminując konieczność wykonywania otworów montażowych w prefabrykatach.
Oznaczenie CE
ETA
Nowość
Środowisko wewnętrzne
Stal ocynkowana ogniowo metodą Sendzimira
Klasa użytkowania 2
EPD
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary złącza
Wymiary
| Numer referencyjny | Wymiary | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Wymiary złącza[mm] | Otwory ramię A[mm] | Otwory ramię B[mm] | Other | ||||||
| A[mm] | B[mm] | C[mm] | Grubość[mm] | Okrągłe | Okrągłe | Waga[kg] | |||
| Ø4[mm] | Ø5[mm] | Ø5[mm] | Ø13[mm] | ||||||
| AB6983 | 69 | 83 | 300 | 2.5 | 14 | - | - | 2 | 0.89 |
| AB36125 | 36 | 125 | 247 | 2 | - | 9 | 30 | - | 0.64 |
| AB3560 | 35 | 60 | 270 | 1.5 | 9 | - | 8 | - | 0.3 |
Nośności charakterystyczne - Połączenie drewno do drewna
| Numer referencyjny | Angle bracket capacity | ||
|---|---|---|---|
| Nośności dla połączenia belka - słup | |||
| Łączniki | Nośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN] | ||
| Ramię A | Ramię B | R₂,ₖ=R₃,ₖ | |
| szt. | szt. | CNA4.0x40 | |
| AB36125 | 7.0 | 7.0 | 10.3 |
| AB3560 | 9.0 | 8.0 | 10,6* |
* CNA3,1x40 in flange A, CSA5,0x25 in flange B
Nośności charakterystyczne - Połączenie drewno do betonu
| Numer referencyjny | Angle bracket capacity | |||||
|---|---|---|---|---|---|---|
| Nośności dla połączenia belka - beton | Nośności dla połączenia belka - słup | |||||
| Łączniki | Nośności charakterystyczne - drewno kl. C24 - 1 kątowniki na połączenie[kN] | Łączniki | ||||
| Ramię A | Ramię B | R₂,ₖ=R₃,ₖ | Ramię A | Ramię B | ||
| Typ | Typ | CNA3.1x40 | Współczynnik dla śruby | szt. | szt. | |
| AB6983 | CNA | M12* | Min (13.1 ; 16/kmod) | 0.56 | 14.0 | 2.0 |
* Należy zwrócić uwagę na kolumny tabeli nosnosći charakterystyczne dla danych typów łączników, które mogą być używane w ramieniu A. Nośności różnią się w zależności od zastosowanego typu łącznika.
** Wymagana nośność śruby R#,d jest określana na podstawie (współczynnika śruby * obciążenia projektowego połączenia F #, d) dla wymaganego kierunku obciążenia i łącznika. Odpowiednie kotwy można znaleźć w asortymencie kotew Simpson Strong-Tie. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, odległości i odległości krawędzi.
