DSPIX4
Wkręty tarasowe z ochroną antykorozyjną Impreg® X4

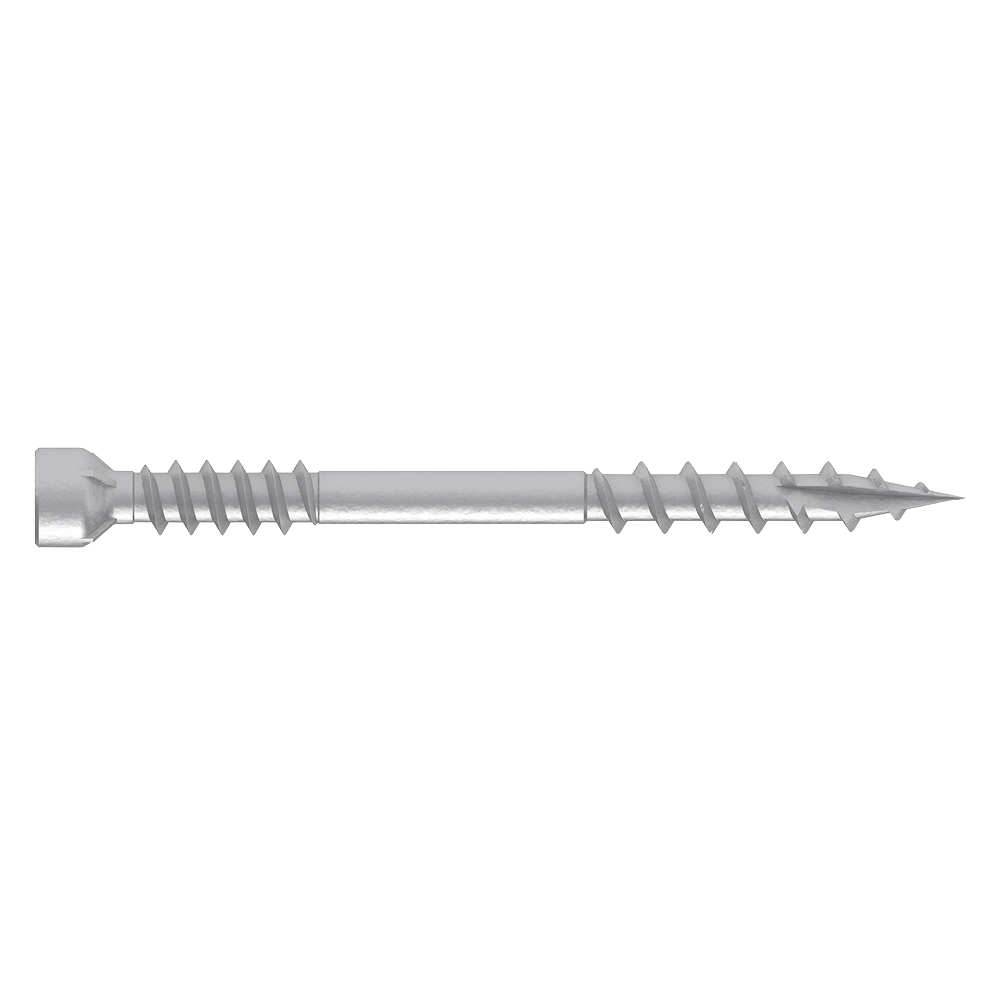

Wkręty tarasowe z małą cylindryczną główką zapewniają estetyczne połączenie deski tarasowej z legarem. Wkręt uzyskuje wysoka wydajność dzięki nacięciu ostrza, które eliminuje rozwarstwianie się drewna a żebra tnące w dolnej części główki wkręta ułatwiają właściwe zagłębienie wkręta równo z powierzchnia materiału. Górny gwint pod głowką wkręta pozwala dociągnąć deskę tarasową do legara i zmniejszyć skrzypienie konstrukcji.

Oznaczenie CE

Nowość

Impreg®+ x4

Środowisko zewnętrzne
EPD

Fastener Designer
Szczegóły produktu
Właściwości
Materiał
- Impreg®X4 to ekskluzywna powłoka Simpson Strong-Tie z poczwórna warstwą ochronną
Właściwości
- Główka cylindryczne
- Żebra tnące
- Nacięcie 1/4 wzdłuż gwintu
- Gniazdo gwiazdkowe TX
- Gwint dociągający

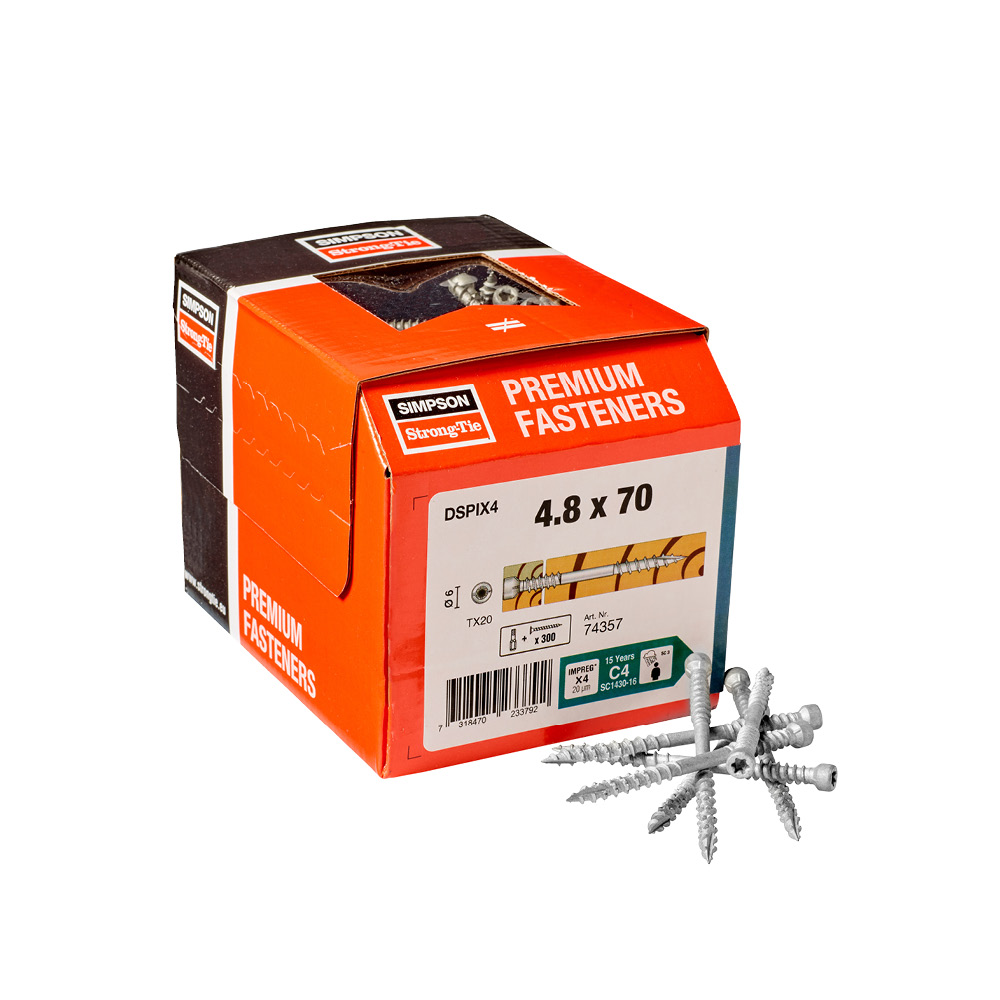

- Bit w opakowaniu (dla wkrętów luzem)
Zastosowanie
Zastosowanie

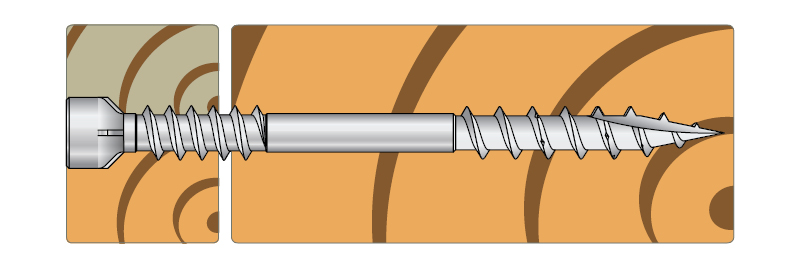

- Mocowanie deski tarasowej do drewnianych legarów.
Obszar zastosowań
- Konstrukcje drewniane wsporcze, drewno impregnowane +D14
Dane techniczne
Wymiary złącza
| Numer referencyjny | Wymiary łącznika | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Kod | Other | Wymiary złącza[mm] | |||||||
| Waga[kg] | d[mm] | Długość[mm] | dₕ[mm] | d₁[mm] | lg₁ | lg₂ | Bit[mm] | ||
| DSPIX44.8X60 | 74356 | 0.005 | 4.8 | 60 | 6.5 | 3.1 | 26 | 12 | T-20 |
| DSPIX44.8X70 | 74357 | 0.005 | 4.8 | 70 | 6.5 | 3.1 | 32 | 18 | T-20 |
| DSPIX45.5X80 | 74358 | 0.009 | 5.5 | 80 | 7 | 3.8 | 37.5 | 20 | T-25 |
| DSPIX46.5X95 | 74359 | 0.015 | 6.5 | 95 | 8 | 4 | 40 | 29 | T-30 |
Właściwości charakterystyczne produktu
| Numer referencyjny | Screw Parameters | ||||
|---|---|---|---|---|---|
| Właściwości charakterystyczne produktu | |||||
| Charakterystyczny moment uplastycznienia[Nm] | Charakterystyczna wytrzymałość na wyrywanie[N/mm²] | Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²] | Charakterystyczna wytrzymałość na rozciąganie[kN] | Współczynnik oporu wkręcania | |
| DSPIX44.8X60 | 5951 | 15.1 | 32.2 | 7.9 | 1.8 |
| DSPIX44.8X70 | 5951 | 15.1 | 32.2 | 7.9 | 1.8 |
| DSPIX45.5X80 | 11193 | 15.7 | 33.3 | 12.2 | 1.8 |
| DSPIX46.5X95 | 13203 | 15.8 | 45.7 | 12.9 | 1.5 |
