DSIX4

Wkręty tarasowa - Impreg® X4

Wkręty tarasowe z małą stożkową główką zapewniają estetyczne połączenie deski tarasowej z legarem. Uzyskuje wysoką wydajność dzięki nacięciu ostrza, które eliminuje rozwarstwianie się drewna. Umieszczone żebra tnące w dolnej części główki wkręta ułatwiają właściwe zagłębienie wkręta równo z powierzchnia materiału.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
Impreg®+ x4
Impreg®+ x4
Klasa użytkowania 2
Klasa użytkowania 2
Środowisko zewnętrzne
Środowisko zewnętrzne
EPD
EPD
Fastener Designer
Fastener Designer

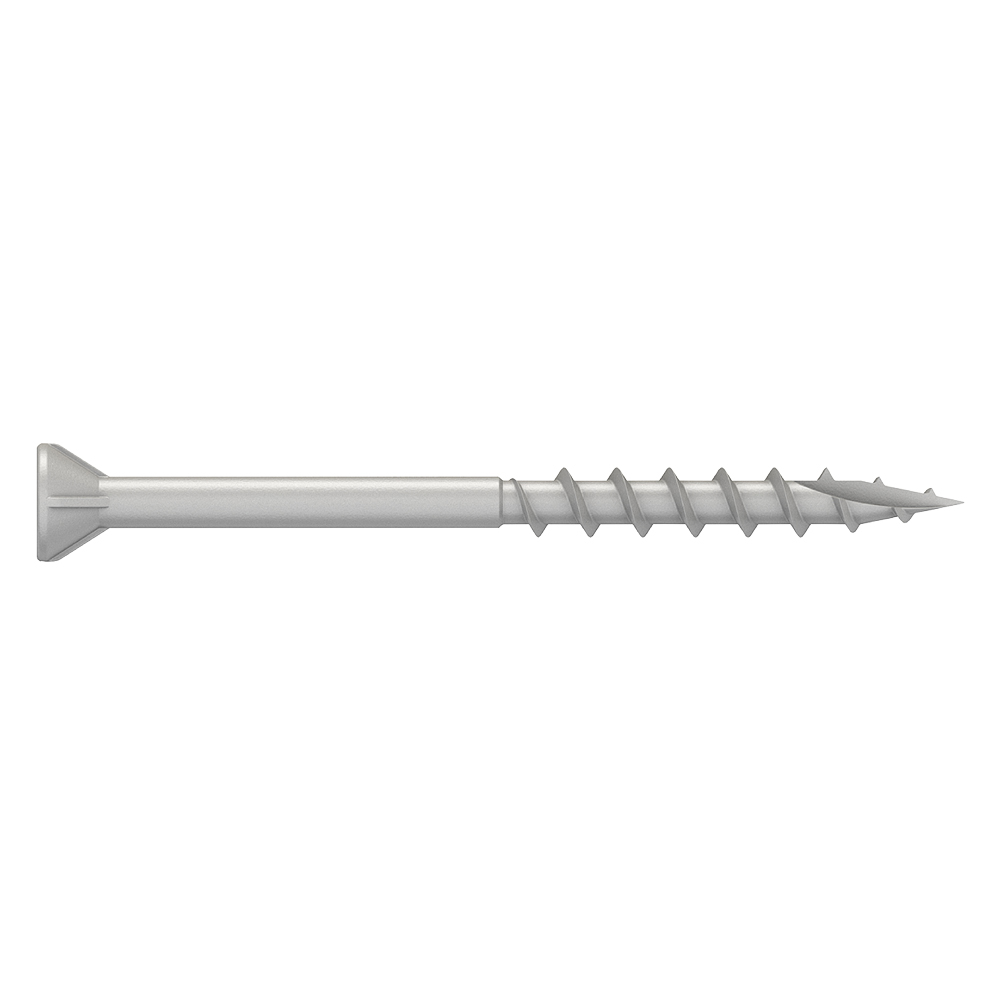

DSIX4 main image.jpg

Szczegóły produktu

Obrazy

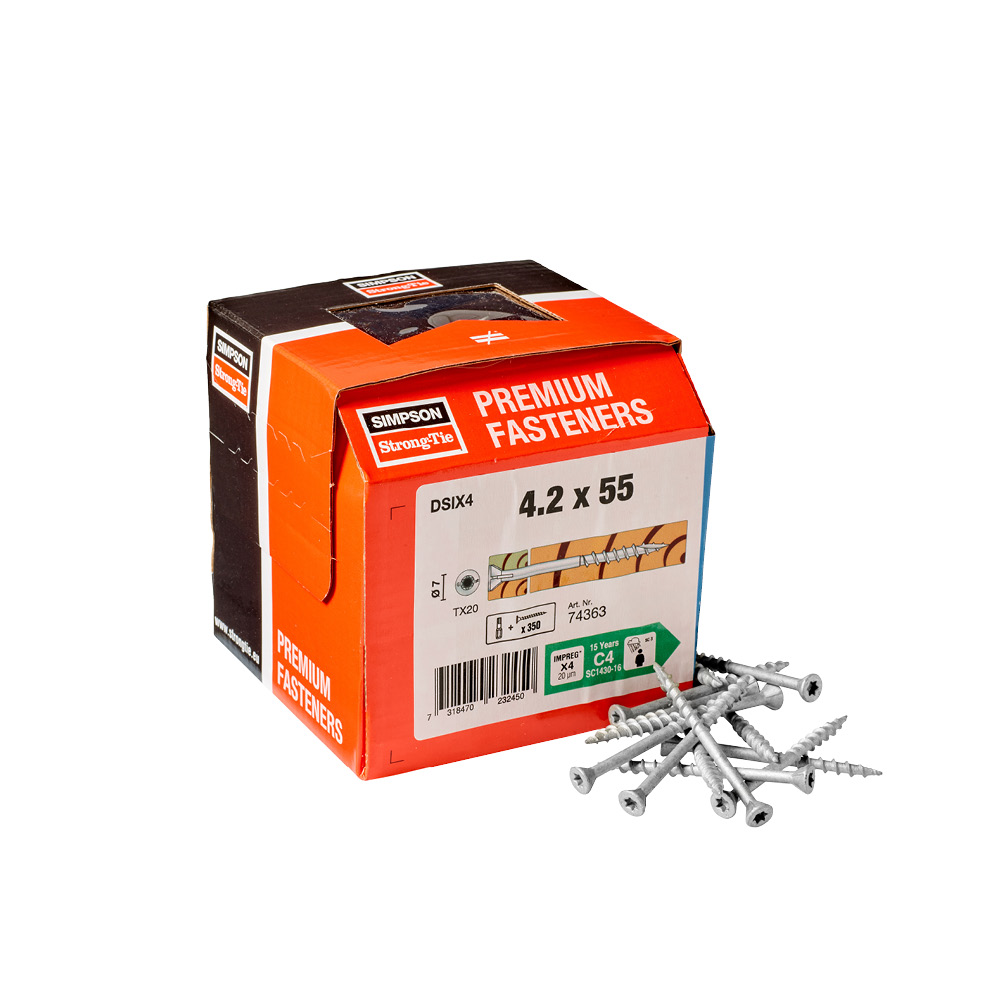

DSIX4 Prod image.jpg

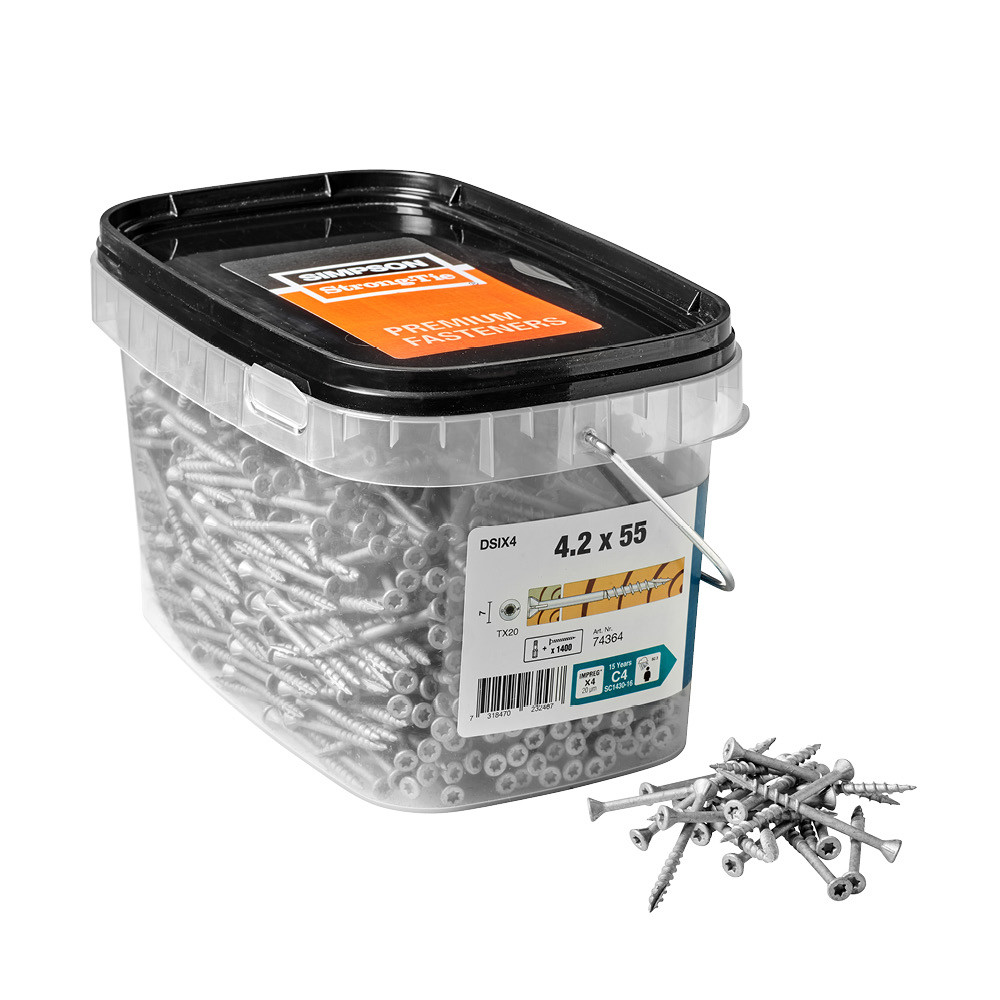

DSIX4 Bucket Prod image.jpg
DSIX4 main image.jpg

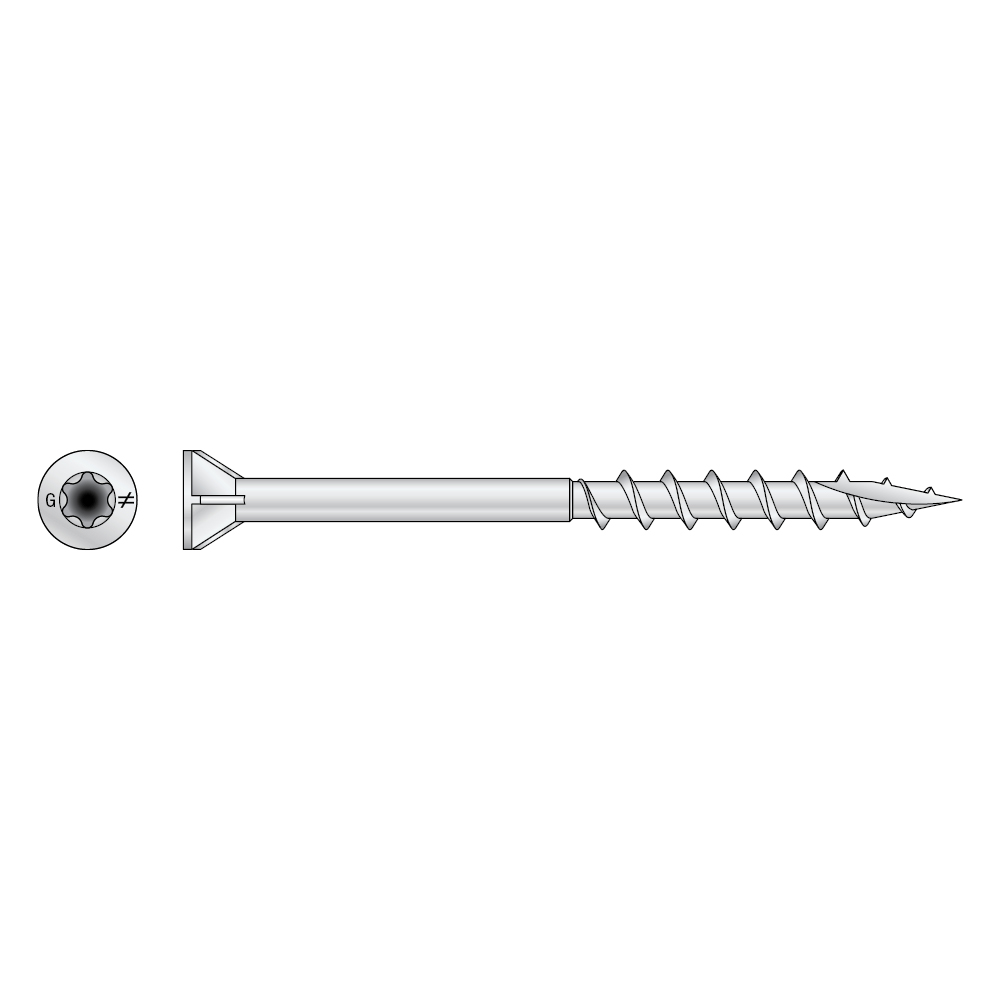

DSIX4 photo gallery.jpg

Właściwości

Właściwości

  • Główka stożkowa
  • Żebra tnące
  • Gniazdo gwiazdkowe TX
  • Nacięcie 1/4 wzdłuż gwintu
  • Ostry szpic wkręta
  • Bit w opakowaniu

Zastosowanie

Obszar zastosowań

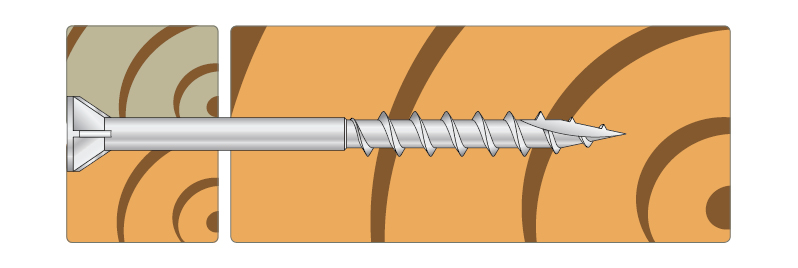

  • Mocowanie deski tarasowej do drewnianych legarów

Wkręty w powłoce Impreg X4 można stosować przy malowanych/lakierowanych deskach oraz przy deskach surowych sosnowych czy świerkowych.
Nie zaleca się stosowania wkrętów w powłokach Impreg X4 przy drewnie z zawartością kwasów (modrzew) i drewnie impregnowanym, w których kwas bądź impregnat może wpłynąć chemicznie na powłokę.

Dane techniczne

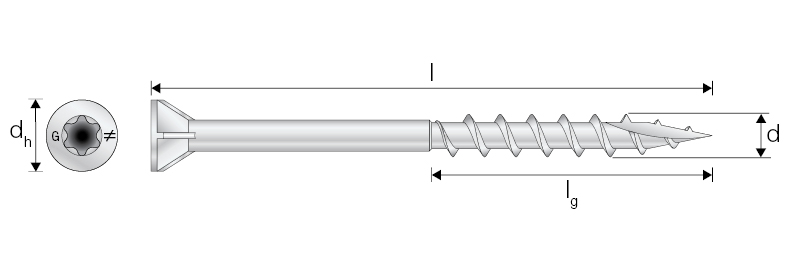

Wymiary złącza

Numer referencyjnyWymiary łącznika
KodOtherWymiary złącza[mm]
Waga[kg]d[mm]Długość[mm]dₕ[mm]d₁[mm]lg[mm]tfix[mm]Bit[mm]
DSIX44.2X35T-20743610.0024.2357.32.52015T-20
DSIX44.2X45T-20743620.0034.2457.32.523.521.5T-20
DSIX44.2X55T-20743630.0034.2557.32.527.527.5T-20
DSIX44.2X75T-20743650.0044.2757.32.740.534.5T-20

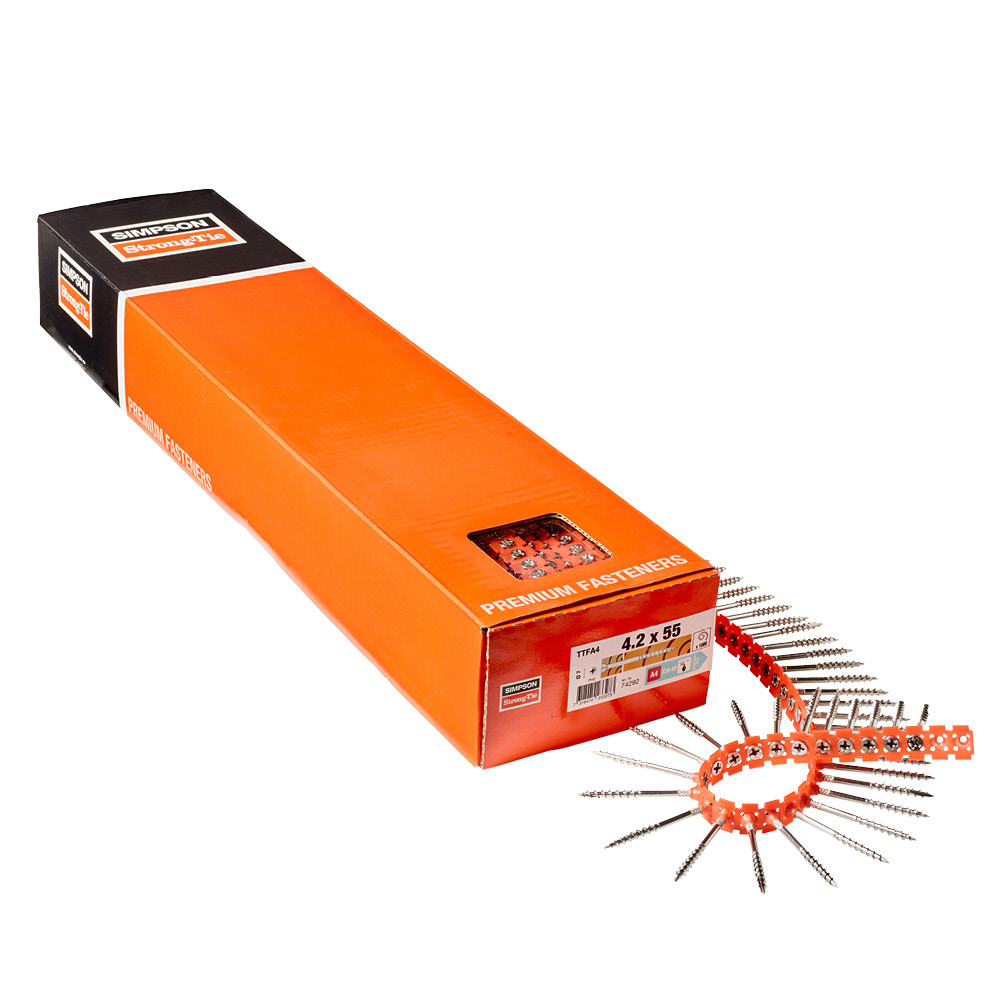

Collated Screws

Collated Screws
Numer referencyjnyWymiary łącznika
KodWymiary złącza[mm]
d[mm]Długość[mm]dₕ[mm]d₁[mm]lg[mm]tfix[mm]Bit[mm]
DSIX44.2X45PH2742944.2457.32.523.521.5PH2
DSIX44.2X55PH2743544.2557.32.527.527.5PH2
DSIX44.2X75PH2743554.2757.32.740.534.5PH2

Właściwości charakterystyczne produktu

Numer referencyjnyScrew Parameters
Właściwości charakterystyczne produktu
Charakterystyczny moment uplastycznienia[Nm]Charakterystyczna wytrzymałość na wyrywanie[N/mm²]Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²]Charakterystyczna wytrzymałość na rozciąganie[kN]
DSIX44.2X35T-20429513.914.46
DSIX44.2X45T-20429513.914.46
DSIX44.2X55T-20429513.914.46
DSIX44.2X75T-20474922.917.16
DSIX44.2X45PH2429513.914.46
DSIX44.2X55PH2429513.914.46
DSIX44.2X75PH2474922.917.16

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-h17-0008-s1-0.pdf
Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Biblioteka CAD i BIM

2D

DSIX44.2X45T-20

DSIX44.2X55T-20

DSIX44.2X55PH2

DSIX44.2X45PH2

DSIX44.2X75T-20

DSIX44.2X75PH2

DSIX44.2X35T-20

3D

DSIX44.2X45T-20

DSIX44.2X55T-20

DSIX44.2X55PH2

DSIX44.2X45PH2

DSIX44.2X75T-20

DSIX44.2X75PH2

DSIX44.2X35T-20
