CSA-T
Wkręty systemowe na taśmie (EZ)

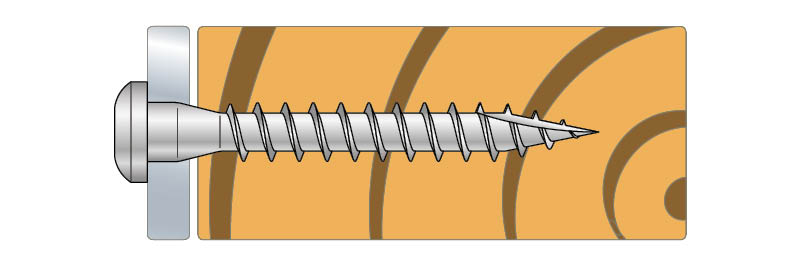

Wkręty CSA-T są systemowymi łącznikami na taśmie przeznaczonymi do mocowania złączy do drewna. Zapewniają uzyskania wysokiej wydajności zapewniającej szybkość pracy. Dla prawidłowego wkręcania wkrętów na taśmie konieczne jest używanie narzędzi z regulacją momentu obrotowego, który zapewni prawidłowy montaż.
Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny
Środowisko wewnętrzne
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary
Wymiary i nośności techniczne
| Referencje | * | * | Wymiary łącznika [mm] [mm] | Max. moment obrotowy [r/min] | Nośności charakterystyczne [kN] zgodnie z ETA-04/0013 [kN] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Mouthpiece | Rlat.k [kN] | Rax.k | ||||
| CSA5.0X35T | 1439922 | 43840576 | 4.85 | 35 | 8.3 | 3.15 | 29 | T-20 | 2500 | - | 2.11 |
| CSA5.0X40T | 1439929 | 43840595 | 4.85 | 40 | 8.3 | 3.15 | 34 | T-20 | 2500 | - | 2.47 |
| CSA5.0X50T | 1440026 | 43840606 | 4.85 | 50 | 8.3 | 3.15 | 44 | T-20 | 2500 | - | 3.2 |
Nośności charakterystyczne podano dla blachy o grubości 2 mm i drewna C24. W celu określenie nośności dla innych grubości stali i / lub gatunków drewna, należy zapoznać się z ETA-04/0013.
Product Dimensions UK
| Referencje | Fastener Dimensions [mm] | Qty per Strip | Qty per Box | Recommended RPM | Quik Drive Attachment | |||
|---|---|---|---|---|---|---|---|---|
| dh | d | l | lg | |||||
| CSA5.0X35T | 8.3 | 4.85 | 35 | 29 | 25 | 1500 | 2500 | QDBPC50E |
| CSA5.0X40T | 8.3 | 4.85 | 40 | 34 | 25 | 1500 | 2500 | QDBPC50E |
| CSA5.0X50T | 8.3 | 4.85 | 50 | 44 | 25 | 1000 | 2500 | QDBPC50E |
Performance Values UK
| Referencje | Nośności charakterystyczne [kN] zgodnie z ETA-04/0013 [kN] | |
|---|---|---|
| Rlat.k [kN] | Rax.k | |
| CSA5.0X35T | - | 2.11 |
| CSA5.0X40T | - | 2.47 |
| CSA5.0X50T | - | 3.2 |
Capacities are given for 2mm steel plate thickness and C24 timber. To determine the capacities for other steel thickness and/or timber grades, please refer to ETA-04/0013
